Номер по Госреестру СИ: 83646-21
83646-21 Трансформаторы тока
(ТФЗМ)
Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

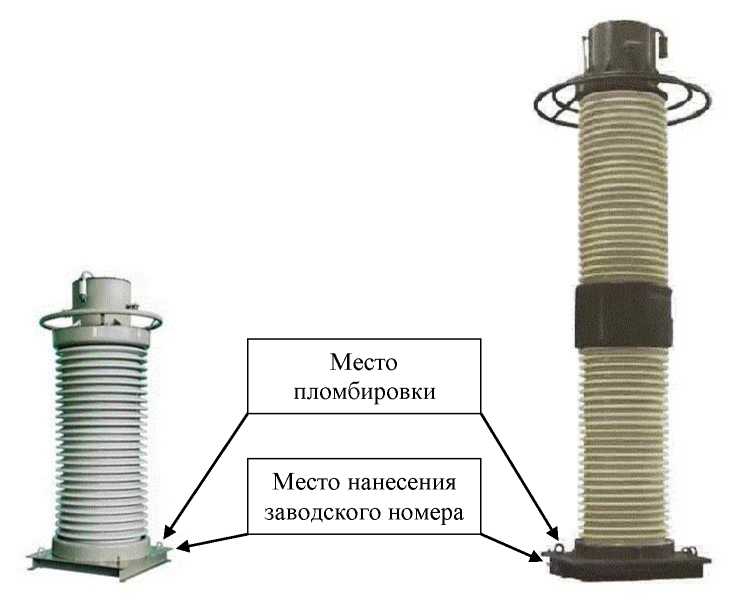

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 12.11.2021
Срок свидетельства -
Номер записи - 185002
ID в реестре СИ - 1394283
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ 500Б-I ХЛ1, ТФЗМ 500Б-I У1, ТФЗМ 220Б-IV У1, ТФЗМ 220Б-III У1, ТФЗМ 220 Б-III У1, нет, Без модификации, -,
Производитель
Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 40
Кол-во средств измерений - 31
Кол-во владельцев - 7
Усредненный год выпуска СИ - 1985
МПИ по поверкам - 1134 дн.
Приказы РСТ, где упоминается данный тип СИ
№1918 от 2022.08.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ)
