Номер по Госреестру СИ: 82617-21
82617-21 Трансформаторы тока
(ТФНД-35м)
Назначение средства измерений:
Трансформаторы тока ТФНД-35м (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.

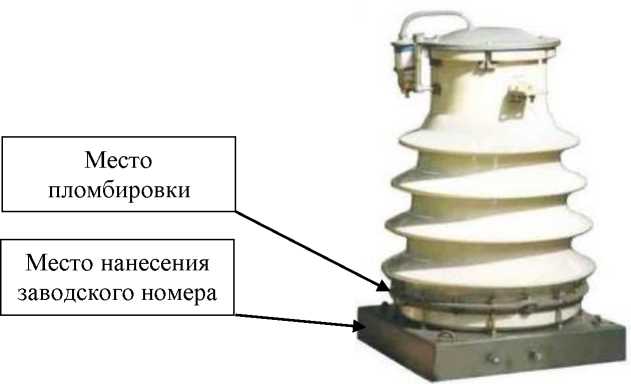

Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 25.08.2021
Срок свидетельства -
Номер записи - 183858
ID в реестре СИ - 1392260
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФНД-35м, Без модификации,
Производитель
Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1972
МПИ по поверкам - 1365 дн.
