Сведения о средстве измерений: 90198-23 Трансформаторы напряжения

Номер по Госреестру СИ: 90198-23
90198-23 Трансформаторы напряжения
(НКФ)

Назначение средства измерений:
Трансформаторы напряжения НКФ (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения

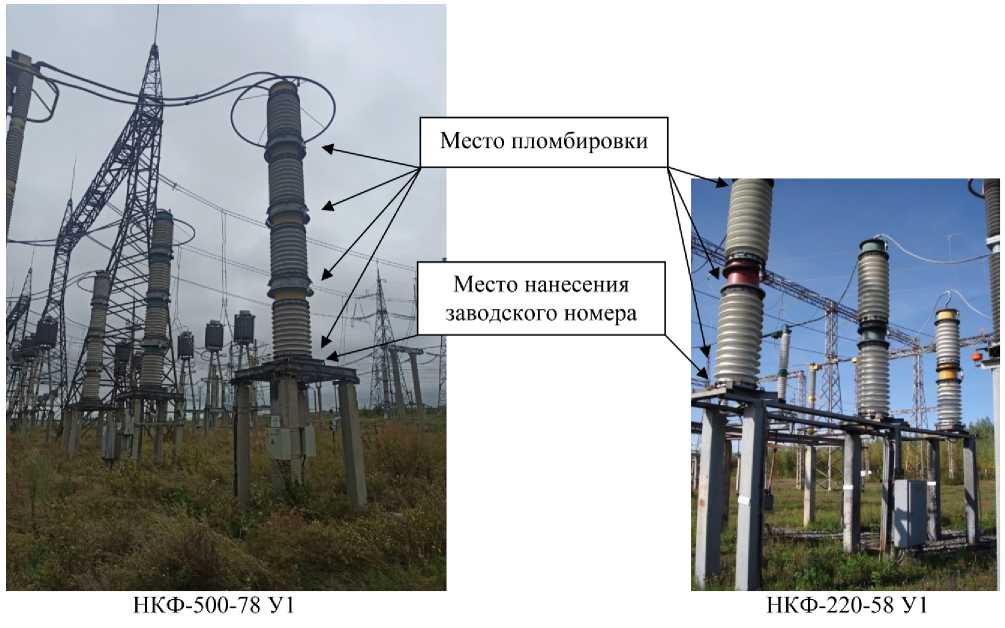

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 21.10.2023
Срок свидетельства -
Номер записи - 192133
ID в реестре СИ - 1411635
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-500-78 У1, НКФ-220-58 У1,

Производитель

Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1983
МПИ по поверкам - 1074 дн.

Приказы РСТ, где упоминается данный тип СИ

№2219 от 2023.10.19 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ)
