Сведения о средстве измерений: 92417-24 Трансформаторы тока

Номер по Госреестру СИ: 92417-24
92417-24 Трансформаторы тока
(ТФЗМ)

Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

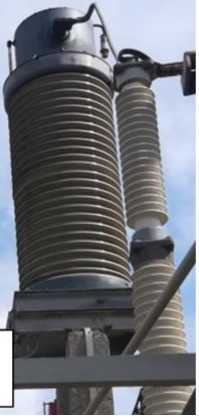

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

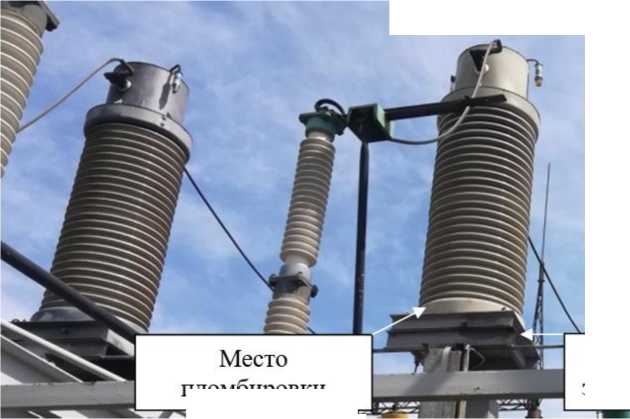

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

Общие сведения

Дата публикации - 21.06.2024
Срок свидетельства -
Номер записи - 194263
ID в реестре СИ - 1417131
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ-220Б-III У1, ТФЗМ 500Б-IУ1, ТФЗМ 500Б-I У1, ТФЗМ 500 Б-I ХЛ1, ТФЗМ 500 Б-1 У1, ТФЗМ 220Б-III У1,

Производитель

Изготовитель - ПО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 15
Кол-во владельцев - 5
Усредненный год выпуска СИ - 1986
МПИ по поверкам - 1026 дн.

Приказы РСТ, где упоминается данный тип СИ

№1463 от 2024.06.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

№1986 от 2024.08.22 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ)
