Номер по Госреестру СИ: 81939-21
81939-21 Трансформаторы напряжения
(НКФ)
Назначение средства измерений:
Трансформаторы напряжения НКФ (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 20.07.2021
Срок свидетельства -
Номер записи - 183354
ID в реестре СИ - 1391189
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-220-58 У1, НКФ-110-57 У1,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры (ЗЗВА)
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1983
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2022.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1059 от 2021.06.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (НКФ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры (ЗЗВА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81705-21 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81765-21 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81947-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81939-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
82255-21 |
Трансформаторы тока, ТФЗМ-35 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
85596-22 |
Трансформаторы напряжения, НКФ-330-73 У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
85872-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
87416-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
89270-23 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения (НКФ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО"ИИК "УЭНКО" (RA.RU.311318) | 19 | 6 | 13 | 6 | 0 | 19 | 13 | 6 |
Стоимость поверки Трансформаторы напряжения (НКФ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 12864;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 13111;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 13114;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 13120;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 13126;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 13150;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 22325;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 22434;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 22462;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 22494;
Трансформатор напряжения НКФ-110-57У1. Паспорт. Заводской номер 22531;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 31256;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 31898.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования трансформаторам напряжения НКФ
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерений, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы изготовлены в двух модификациях НКФ-110-57У1 и
НКФ-220-58 У1.
К трансформаторам напряжения данного типа относятся:
-
- трансформаторы напряжения НКФ-110-57У1 с заводскими номерами: 12864, 13111, 13114, 13120, 13126, 13150, 22325, 22434, 22462, 22494, 22531;
-
- трансформаторы напряжения НКФ-220-58 У1 с заводскими номерами: 31256, 31898.
Трансформаторы напряжения НКФ-110-57У1 состоят из одного блока, - из двух блоков. Каждый блок состоит из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Заводские номера нанесены на шильдик трансформаторов методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке и(или) паспорт в соответствии с действующим законодательством.
Общий вид трансформаторов представлен на рисунках 1 и 2. Пломбирование трансформаторов не предусмотрено.

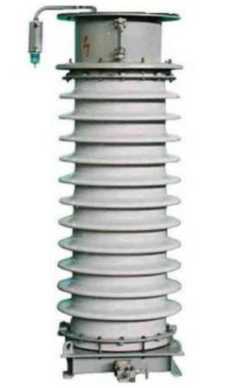

Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-57У1

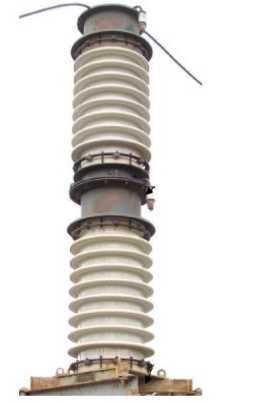

Рисунок 2 - Общий вид трансформаторов напряжения НКФ-220-58 У1
Программное обеспечение отсутствует.
Таблица 3 - Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-110-57 У1 |
11 шт. |
|
Трансформатор напряжения |
НКФ-220-58 У1 |
2 шт. |
|
Паспорт |
- |
13 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
НКФ-110-57У1 |
НКФ-220-58 У1 | |
|
Номинальное напряжение первичной обмотки ихном, кВ |
110/V3 |
220/V3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/V3 | |
|
Номинальная частота, Гц |
50 | |
|
Класс точности основной вторичной обмотки |
0,5 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
400 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
