Номер по Госреестру СИ: 81705-21
81705-21 Трансформаторы напряжения
(НКФ-330-73У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-330-73У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Общие сведения» паспорта трансформатора напряжения
требования
Нормативные и технические документы
Нормативные и технические документы, устанавливающие к трансформаторам напряжения НКФ-330-73У1
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из трех блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-330-73У1 зав. № 9532, 9529, 9546, 10117, 10077, 5484.

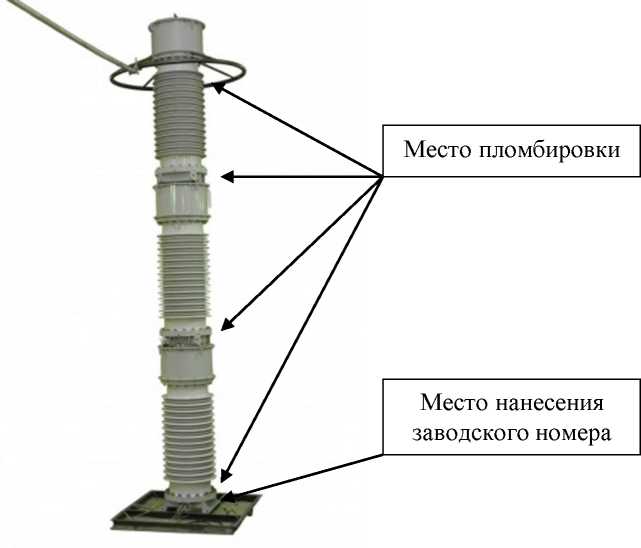

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения |
НКФ-330-73У1 |
1 шт. |
Паспорт |
НКФ-330-73У1 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки и1ном, кВ |
330/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
400 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
