Номер по Госреестру СИ: 81947-21
81947-21 Трансформаторы напряжения
(НКФ)
Назначение средства измерений:
Трансформаторы напряжения НКФ (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Трансформатор напряжения НКФ-110-83 У1. Паспорт. Заводской номер 80;
Трансформатор напряжения НКФ-110-83 У1. Паспорт. Заводской номер 1546;
Трансформатор напряжения НКФ-110-83 У1. Паспорт. Заводской номер 1636;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52356;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52646;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52685;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52705;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52743;
Трансформатор напряжения НКФ-220-58 У1. Паспорт. Заводской номер 52776
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования трансформаторам напряжения НКФ
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерений, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы изготовлены в двух модификациях НКФ-110-83У1 и НКФ-220-58 У1.
К трансформаторам напряжения данного типа относятся:
-
- трансформаторы напряжения НКФ-110-83У1 с заводскими номерами: 80, 1546, 1636;
-
- трансформаторы напряжения НКФ-220-58 У1 с заводскими номерами: 52356, 52646, 52685, 52705, 52743, 52776.
Трансформаторы напряжения НКФ-110-83У1 состоят из одного блока, - из двух блоков. Каждый блок состоит из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Заводские номера нанесены на шильдик трансформаторов методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке и(или) паспорт в соответствии с действующим законодательством.
Общий вид трансформаторов представлен на рисунках 1 и 2. Пломбирование трансформаторов не предусмотрено.

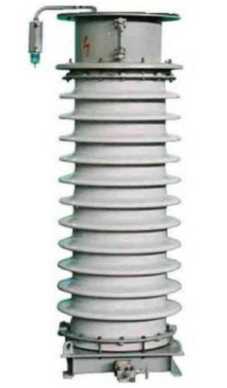

Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-83 У1

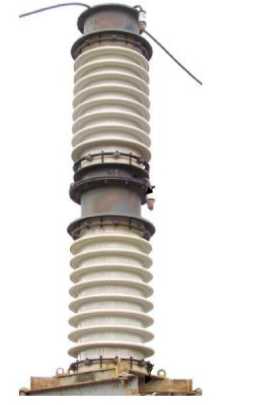

Рисунок 2 - Общий вид трансформаторов напряжения НКФ-220-58 У1
Программное обеспечение отсутствует.
Таблица 3 - Комплектность трансформаторов
Наименование |
Обозначение |
Количество |
Трансформатор напряжения |
НКФ-110-83 У1 |
3 шт. |
Трансформатор напряжения |
НКФ-220-58 У1 |
6 шт. |
Паспорт |
- |
9 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
НКФ-110-83 У1 |
НКФ-220-58 У1 | ||
Номинальное напряжение обмотки и1ном, кВ |
первичной |
110/^3 |
220/V3 |
Номинальное напряжение обмотки и2ном, В |
вторичной |
100/^3 | |
Номинальная частота, Гц |
50 | ||
Класс точности основной |
вторичной |
0,5 | |
Номинальная мощность основной вторичной обмотки, В^А |
400 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
