Номер по Госреестру СИ: 81765-21
81765-21 Трансформаторы напряжения
(НКФ-220-58)
Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58 (далее по тексту — трансформаторы напряжения), предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

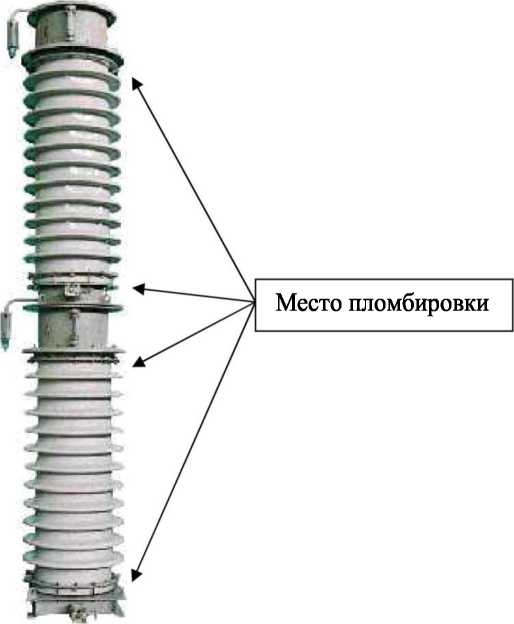

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 181087
ID в реестре СИ - 1388433
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-220-58 У1, Без модификации,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры (ЗЗВА)
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 54
Кол-во средств измерений - 54
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1113 дн.
Приказы РСТ, где упоминается данный тип СИ
№796 от 2021.05.20 об утвержденнии типов средств измерений
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220-58)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры (ЗЗВА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81705-21 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81765-21 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81947-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81939-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
82255-21 |
Трансформаторы тока, ТФЗМ-35 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
85596-22 |
Трансформаторы напряжения, НКФ-330-73 У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
85872-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
87416-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
89270-23 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
93501-24 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Трансформаторы напряжения (НКФ-220-58)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 30 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 24 | 0 | 24 | 0 | 24 | 0 | 24 |
Стоимость поверки Трансформаторы напряжения (НКФ-220-58)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Трансформаторы напряжения НКФ-220-58. Паспорт», раздел 1 «Общие сведения об изделии»
Нормативные и технические документы
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
К трансформаторам данного типа относятся трансформаторы напряжения НКФ-220-58 зав.№№ 53892, 51677, 53880, 53927, 53939, 49089, 1101889, 1101869, 1101882, 1101890, 1101873, 1101877, 49111, 49115, 49116, 49102, 49103, 49110, 49081, 49086, 57492, 49049, 53859, 49082, 13352, 13290, 13337, 13335, 12931, 13323.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов представлен на рисунке 1.
Рисунок 1 — Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
150/V3, 154/V3, 220/\3 |
|
Номинальное напряжение вторичной обмотки, В |
100/V3 |
|
Номинальная частота, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, ВА |
400 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина, мм, не более |
1050 |
|
Ширина, мм, не более |
1050 |
|
Высота, мм, не более |
3400 |
|
Масса, кг, не более |
1290 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1 |
