Номер по Госреестру СИ: 93501-24
93501-24 Трансформаторы тока
(ТФНД-220)
Назначение средства измерений:
Трансформаторы тока ТФНД-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства -
Номер записи - 195315
ID в реестре СИ - 1420548
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФНД-220 I,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры (ЗЗВА)
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1970
МПИ по поверкам - 1073 дн.
Приказы РСТ, где упоминается данный тип СИ
№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТФНД-220)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры (ЗЗВА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81705-21 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81765-21 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81947-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81939-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
82255-21 |
Трансформаторы тока, ТФЗМ-35 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
85596-22 |
Трансформаторы напряжения, НКФ-330-73 У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
85872-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
87416-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
89270-23 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
93501-24 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Трансформаторы тока (ТФНД-220)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Трансформаторы тока (ТФНД-220)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательЗапорожский завод высоковольтной аппаратуры (ЗЗВА)
Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 13
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФНД-220 I и ТФНД-220-IV, которые отличаются друг от друга значениями номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФНД-220 I зав. № 32О, 323, 327, модификации ТФНД-220-IV зав. № 282.
Нанесение знака поверки на средство измерений не предусмотрено. номер, идентифицирующий каждый экземпляр средства измерений, на маркировочной табличке методом тиснения в виде цифрового обозначения.

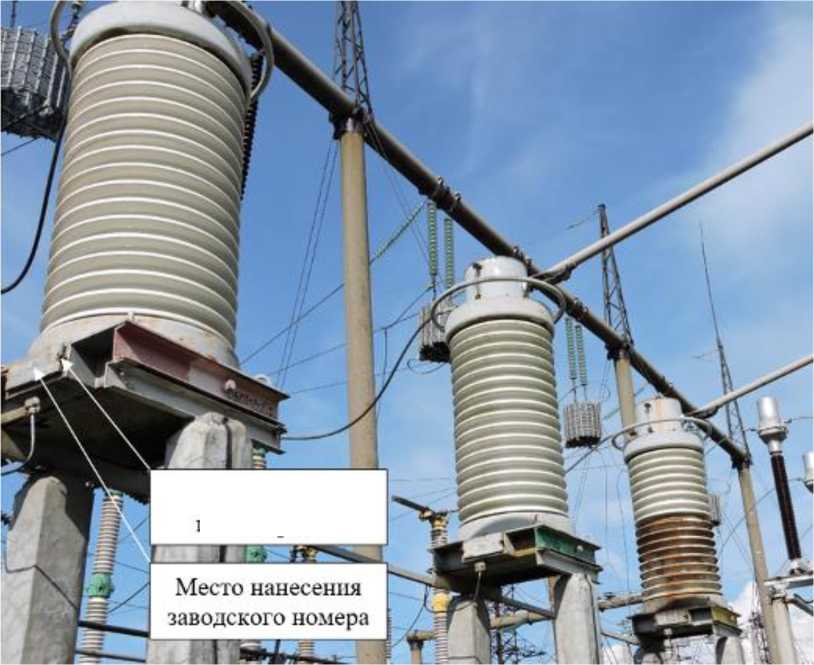

Общий вид средства измерений с указанием места пломбировки и места заводского номера приведен на рисунке 1.
Заводской нанесен
нанесения
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Место
пломопровкп
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФНД-220 I
|
Наименование характеристики |
Значение для заводских номеров |
|
320,323, 327 | |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 1.2 -
тока ТФНД-220-IV
|
Наименование характеристики |
Значение для заводского номера |
|
282 | |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток I2ном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
