Номер по Госреестру СИ: 85596-22
85596-22 Трансформаторы напряжения
(НКФ-330-73 У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-330-73 У1 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 23.05.2022
Срок свидетельства -
Номер записи - 187593
ID в реестре СИ - 1399609
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-330-73 У1,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры (ЗЗВА)
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1917 от 2022.08.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2259 от 2023.10.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1213 от 2022.05.18 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-330-73 У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры (ЗЗВА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81705-21 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81765-21 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81947-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81939-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
82255-21 |
Трансформаторы тока, ТФЗМ-35 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
85596-22 |
Трансформаторы напряжения, НКФ-330-73 У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
85872-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
87416-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
89270-23 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Трансформаторы напряжения (НКФ-330-73 У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК" (RA.RU.313336) | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Трансформаторы напряжения (НКФ-330-73 У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
В разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
(изготовлены с 1970 по 1986 гг.)
Адрес: 69069, г. Запорожье, Днепровское шоссе, 13
Телефон: +38 (061) 220-64-00
Web-сайт: http://www.zva.zp.ua
E-mail: office@zva.zp.ua
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6. Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из трех блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Трансформаторы изготовлены в одной модификации НКФ-330-73 У1.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-330-73У1 с зав.№№ 966707, 966705, 966706, 1015786, 945475, 1047100, 252216, 261817, 275535, 8179, 8176, 8169, 966731, 966732, 966734.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака утверждения типа на трансформаторы не предусмотрено.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на табличку в месте, указанном на рисунке 1.
Лист № 2
Всего листов 3
Место пломбировки
Место нанесения заводского номера

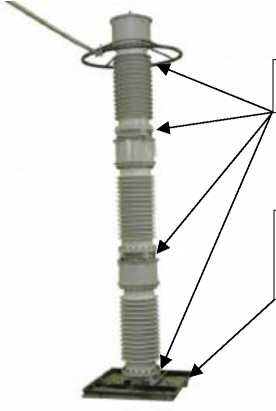

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 3 - Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения (заводские номера: 966707, 966705, 966706, 1015786, 945475, 1047100, 252216, 261817, 275535, 8179, 8176, 8169, 966731, 966732, 966734) |
НКФ-330-73 У1 |
15 шт. |
|
Паспорт (заводские номера: 966707, 966705, 966706, 1015786, 945475, 1047100, 252216, 261817, 275535, 8179, 8176, 8169, 966731, 966732, 966734) |
15 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
330/^3 |
|
Номинальное напряжение вторичных обмоток и2ном, В - основных |
100/^3 |
|
- дополнительной |
100 |
|
Номинальная частота, Гц |
50 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015: - основных |
0,5; 1 |
|
- дополнительной |
3 |
|
Номинальная мощность вторичных обмоток, В •А: - для класса точности 0,5 |
400 |
|
- для класса точности 1 |
600 |
|
- для класса точности 3 |
1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота) |
2050x2050x4070 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
У1 (от -45 до +40) |
