Номер по Госреестру СИ: 87416-22
87416-22 Трансформаторы напряжения
(НКФ-330-73У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-330-73У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

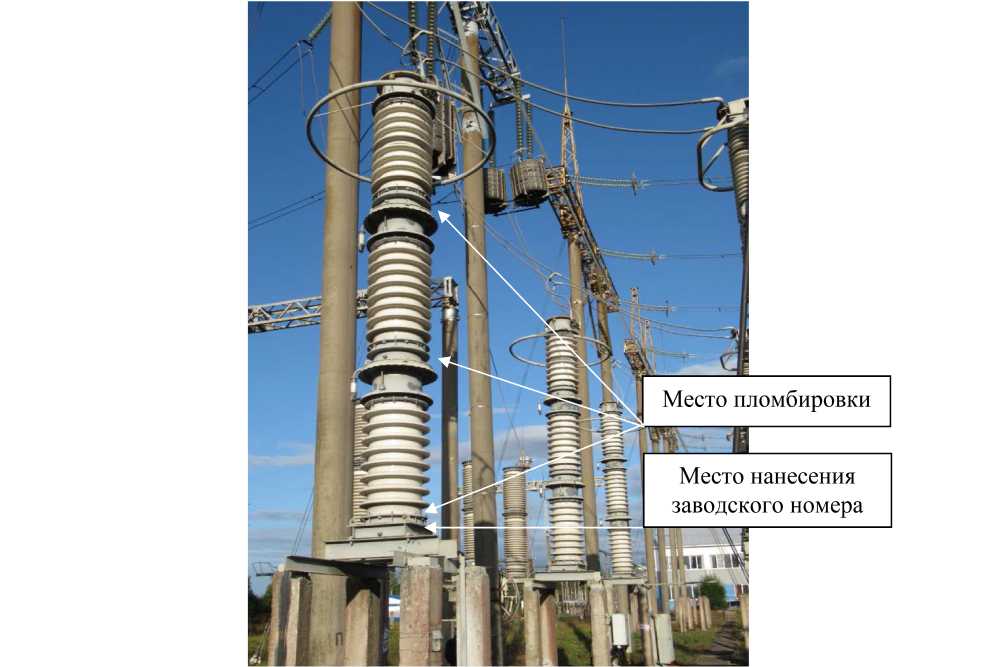

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 29.11.2022
Срок свидетельства -
Номер записи - 189473
ID в реестре СИ - 1404087
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации,
Производитель
Изготовитель - Запорожский завод высоковольтной аппаратуры (ЗЗВА)
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1985
МПИ по поверкам - 1317 дн.
Приказы РСТ, где упоминается данный тип СИ
№2971 от 2022.11.25 ПРИКАЗ_Об утверждении типов средств измерений (17)
№327 от 2025.02.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-330-73У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Запорожский завод высоковольтной аппаратуры (ЗЗВА)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81705-21 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81765-21 |
Трансформаторы напряжения, НКФ-220-58 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81947-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
81939-21 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
82255-21 |
Трансформаторы тока, ТФЗМ-35 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
85596-22 |
Трансформаторы напряжения, НКФ-330-73 У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
85872-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
87416-22 |
Трансформаторы напряжения, НКФ-330-73У1 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
|
89270-23 |
Трансформаторы напряжения, НКФ Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
8 лет |
|
93501-24 |
Трансформаторы тока, ТФНД-220 Запорожский завод высоковольтной аппаратуры (ЗЗВА) (УКРАИНА ) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформаторы напряжения (НКФ-330-73У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (НКФ-330-73У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательЗапорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, д. 13
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Конструктивно Трансформаторы напряжения состоят из трех блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-330-73У1 зав. № 4006, 4025, 8636, 8660, 8662.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения
заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
4006,4025, 8636, 8660, 8662 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
330/\3 |
|
Номинальное напряжение вторичной обмотки Игном, В |
100/\3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
400 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
