Номер по Госреестру СИ: 81159-20
81159-20 Виброметры
(серии ViPen)
Назначение средства измерений:
Виброметры серии ViPen (далее - виброметры) предназначены для измерения виброускорения, виброскорости и виброперемещения, воздействующего на виброметр.
Внешний вид.
Виброметры

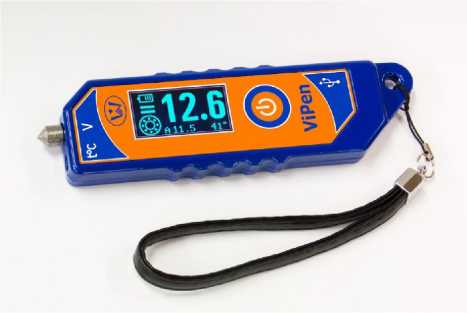

Рисунок № 1
Внешний вид.
Виброметры

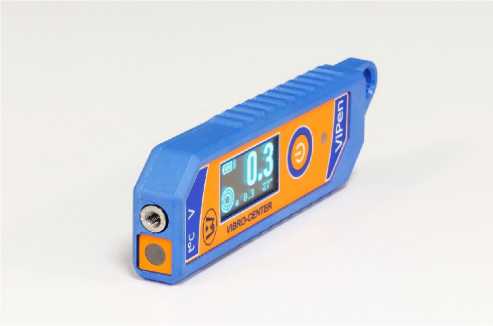

Рисунок № 2
Внешний вид.
Виброметры

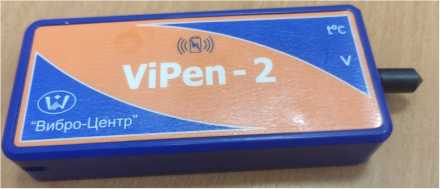

Рисунок № 3
Внешний вид.
Виброметры

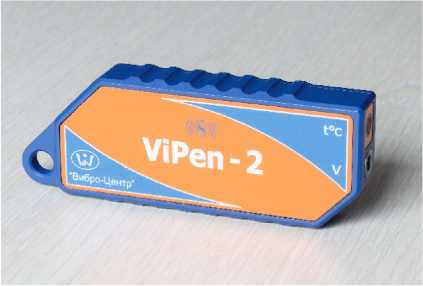

Рисунок № 4
Общие сведения
Дата публикации - 30.09.2025
Срок свидетельства - 31.12.2025
Номер записи - 180449
ID в реестре СИ - 1386689
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ViPen-2(Н)¶, ViPen-2(Н), Vipen-2(H), ViPen-2 (Н), Vipen-2 (H), ViPen-2, ViPen, исполнения ViPen (П), ViPen, исп. ViPen (П), ViPen, исп. ViPen, ViPen(П), ViPen мод. ViPen, ViPen исполнение ViPen (П), ViPen -2(Н), ViPen -2, ViPen - 2 (Н), ViPen - 2, ViPen (П), ViPen (Н), ViPen, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4728
Выдано извещений - 21
Кол-во периодических поверок - 1254
Кол-во средств измерений - 3114
Кол-во владельцев - 135
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№620 от 2022.03.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1230 от 2022.05.19 Приказ о внесении изменений в сведения об утвержденных типах СИ (5)
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№2461 от 2020.12.31 Об утверждении типа средств измерений
Наличие аналогов СИ: Виброметры (серии ViPen)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67333-17 02.05.2027 |
Виброметры, серии ДПК-Вибро Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
68624-17 12.09.2027 |
Анализаторы вибрации, "ViAna-1" Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
81159-20 31.12.2025 |
Виброметры, серии ViPen Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
83377-21 |
Виброустановка поверочная, Обозначение отсутствует Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
92504-24 28.06.2029 |
Анализаторы вибрационных процессов, ViB Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
95113-25 07.04.2030 |
Анализаторы вибрации двухканальные, Диана-2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95116-25 07.04.2030 |
Приборы для измерения вибрации, ViBlock-N Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95117-25 07.04.2030 |
Виброметры, ViPin Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95209-25 21.04.2030 |
Приборы для измерений виброскорости, Виброметр-К2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Виброметры (серии ViPen)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 107 | 11 | 0 | 107 | 2 | 107 | 0 | 107 | |
| ООО ПВФ "ВИБРО-ЦЕНТР" (RA.RU.311739) | 4123 | 459 | 3473 | 650 | 1 | 3782 | 3144 | 638 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 37 | 24 | 0 | 37 | 0 | 21 | 0 | 21 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 13 | 4 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 40 | 17 | 0 | 40 | 3 | 40 | 0 | 40 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 9 | 3 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 11 | 6 | 0 | 11 | 0 | 10 | 0 | 10 | |
| Филиал АО "Концерн Росэнергоатом""Кольская атомная станция" (1744) | 12 | 6 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "ПМЦ" (RA.RU.312726) | 9 | 6 | 1 | 8 | 0 | 9 | 1 | 8 | ||
| ООО "НМОП" (RA.RU.311359) | 100 | 3 | 0 | 100 | 2 | 99 | 0 | 99 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 89 | 37 | 0 | 89 | 6 | 89 | 0 | 89 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 66 | 20 | 0 | 66 | 0 | 66 | 0 | 66 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 25 | 0 | 25 | 6 | 25 | 0 | 25 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "АСУ ПРО" (RA.RU.310446) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 2 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 9 | 8 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Виброметры (серии ViPen)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
5125 | 6561 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6506 | 6561 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8209 | 6561 |
|
ФБУ Тюменский ЦСМ Тюменская область |
9082 | 6561 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
2415 | 6561 |
Программное обеспечение
Программное обеспечение у виброметров ViPen отсутствует.
Виброметры ViPen-2 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики, загружается в микропроцессор, находящийся на измерительной плате блока электроники виброметра на заводе изготовителя. Встроенное ПО обеспечивает аналого-цифровое преобразование и передачу измеряемых данных от встроенного акселерометра, а также обеспечивает управление процессом передачи данных по цифровому каналу связи.
Метрологические характеристики виброметров нормированы с учетом встроенного
ПО.
Лист № 3 Всего листов 6 Для обмена данными между виброметрами и планшетом (телефоном) используется внешнее ПО, не являющееся метрологически значимым, которое служит для отображения цифровых данных на экране планшета (телефона).
Защита ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 — Идентификационные данные программного обеспечения виброметров ViPen-2
|
Идентификационные признаки |
Значение |
|
Внешняя часть ПО | |
|
Идентификационное наименование ПО |
Беспроводные датчики DIMRUS |
|
Номер версии (идентификационный номер) ПО |
1.2.83 и выше |
|
Цифровой идентификатор ПО |
отсутствует |
|
Встроенная часть ПО | |
|
Идентификационное наименование ПО |
vipen2.hex |
|
Номер версии (идентификационный номер) ПО |
1.25 и выше |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководствах по эксплуатации ВЦ.402243.028.01 РЭ изм.1 «Виброметры серии ViPen. Модификация ViPen» и ВЦ.402243.028.02 РЭ изм. 2 «Виброметры серии ViPen. Модификация ViPen-2» раздел 2 «Работа с прибором».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ ВЦ.402243.028 изм. 2 «Виброметры серии ViPen. Технические условия (ТУ 26.51.66-103-12025123-2019)».
Лист № 6 Всего листов 6
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
ИНН 5902104208
Адрес: 614500, Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки, въезд Шоссейный, д. 2, офис 2217
Телефон: 8 (342) 212-91-93
Факс: 8 (342) 212-84-74
E-mail: vibrocenter@vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметры выпускаются в двух модификациях: ViPen и ViPen-2 и состоят из заключенного в единый корпус акселерометра и блока электроники со встроенным интегратором, осуществляющим одинарное (для модификации ViPen) или двойное интегрирование (для модификации ViPen-2). Виброметры модификации ViPen выпускаются в исполнениях: ViPen и ViPen (П), виброметры модификации ViPen-2 выпускаются в исполнениях: ViPen-2, ViPen-2 (Н) и ViPen-2 (НП). Виброметры исполнений ViPen и ViPen (П) различаются материалом корпуса и размером. Виброметры исполнений ViPen-2, ViPen-2 (Н) и ViPen-2 (НП) различаются формой, размером и материалом корпуса.
На передней панели виброметров модификации ViPen расположены сенсорная кнопка и жидкокристаллический экран, предназначенный для индикации показаний.
Виброметры модификации ViPen-2 осуществляют передачу выходного цифрового сигнала через интерфейс Bluetooth LE на планшет или телефон.
Питание виброметров осуществляется от встроенного несъемного литийполимерного аккумулятора.
Пломбирование виброметров модификаций ViPen и ViPen-2 не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку с производственными данными, расположенную на задней панели корпуса виброметра. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид виброметров модификаций ViPen и ViPen-2 представлен на рисунках 1 и
ViPen
ViPen (П)
Рисунок 1 - Общий вид виброметров модификации ViPen
ViPen-2
ViPen-2 (Н) и ViPen-2 (НП)
Рисунок 2 - Общий вид виброметров модификации ViPen-2
Таблица 5 - для виброметров модификации ViPen
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Виброметр |
ViPen / ViPen (П) |
1 шт. |
- |
|
Руководство по эксплуатации |
ВЦ.402243.028.01 РЭ изм.1 |
1 экз. |
на отгружаемую партию |
|
Паспорт |
ВЦ.402243.028 ПС |
1 экз. |
- |
|
Дополнительные пр инадлежности |
1 компл. |
Таблица 6 - для виброметров модификации ViPen-2
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Виброметр |
ViPen-2/ ViPen-2(I I)/ Wen^m) |
1 шт. |
- |
|
Руководство по эксплуатации |
ВЦ.402243.028.02 РЭ изм.2 |
1 экз. |
на отгружаемую партию |
|
Паспорт |
ВЦ.402243.028 ПС изм.2 |
1 экз. |
- |
|
Дополнительные пр инадлежности |
1 компл. |
Таблица 2 - Метрологические характеристики виброметров модификации ViPen
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорения (амплитудное значение), м/с2 |
от 1 до 50 |
|
Диапазон измерений виброскорости (СКЗ), мм/с |
от 1 до 70 |
|
Диапазон рабочих частот, Г ц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %: - в диапазоне измерений от 1 до 5 м/с2 включ. |
±10 |
|
- в диапазоне измерений св. 5 до 50 м/с2 |
±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %: - в диапазоне измерений от 1 до 5 мм/с включ. |
±10 |
|
- в диапазоне измерений св. 5 до 70 мм/с |
±5 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более: - от 10 до 30 Гц включ. |
±30 |
|
- св. 30 до 1000 Гц |
±10 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более: - св. 30 до 700 Гц включ. |
±10 |
|
- от 10 до 30 Гц включ. и св.700 до 1000 Гц |
±30 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, в |
|
Наименование характеристики |
Значение |
|
долях от пределов допускаемой основной относительной погрешности |
±1,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Метрологические характеристики виброметров модификации ViPen-2
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудного значения виброускорения, м/с2 |
от 1 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 100 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 10 до 500 |
|
Диапазон рабочих частот при измерении, Гц: - виброускорения; |
от 10 до 1000 |
|
- виброскорости; |
от 10 до 1000 |
|
- виброперемещения |
от 10 до 200 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 45 Гц, %: - в диапазоне измерений от 1 до 5 м/с2 включ. |
±10 |
|
- в диапазоне измерений св. 5 до 100 м/с2 |
±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 45 Гц, %: - в диапазоне измерений от 1 до 5 мм/с включ.; |
±10 |
|
- в диапазоне измерений св. 5 до 100 мм/с |
±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 45 Гц, %: - в диапазоне измерений от 10 до 50 мкм включ.; |
±30 |
|
- в диапазоне измерений св. 50 до 500 мкм |
±5 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорения и виброскорости относительно базовой частоты 45 Гц в диапазонах частот, %, не более: св. 30 до 700 Гц включ.; |
±10 |
|
от 10 до 30 Гц включ. и св. 700 до 1000 Гц |
±30 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты 45 Гц в диапазонах частот, %, не более: св. 30 до 200 Гц; |
±10 |
|
от 10 до 30 Гц включ. |
±30 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, в долях от пределов допускаемой основной относительной погрешности |
±1,5 |
Таблица 4 - Основные технические характеристики виброметров модификаций ViPen и ViPen-2
|
Наименование характеристики |
Значение |
|
Нормальная область значений температуры окружающей среды, °С |
от +15 до +25 |
|
Рабочая область значений температуры окружающей среды, °С |
от -20 до +50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: ViPen |
15х40х146 |
|
ViPen (П) |
16x45x146 |
|
ViPen-2 |
23х54х122 |
|
ViPen-2 (Н) и ViPen-2 (НП) |
23x54x146 |
|
Масса, кг, не более: ViPen и ViPen (П) |
0,2 |
|
ViPen-2, ViPen-2 (Н) и ViPen-2 (НП) |
0,35 |
