Номер по Госреестру СИ: 95116-25
95116-25 Приборы для измерения вибрации
(ViBlock-N)
Назначение средства измерений:
Приборы для измерения вибрации ViBlock-N (далее - приборы) предназначены для измерения среднеквадратического значения (далее - СКЗ) виброскорости.
Внешний вид.
Приборы для измерения вибрации
Рисунок № 1
Внешний вид.
Приборы для измерения вибрации
Рисунок № 2

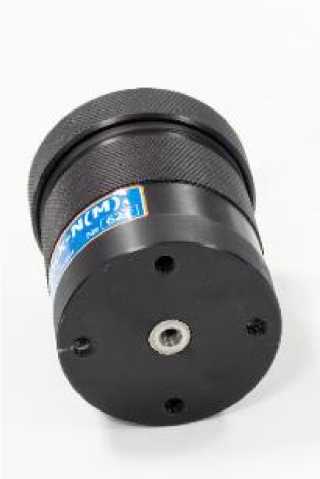

Внешний вид.
Приборы для измерения вибрации
Рисунок № 3
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства - 07.04.2030
Номер записи - 196907
ID в реестре СИ - 1424875
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№681 от 2025.04.07 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы для измерения вибрации (ViBlock-N)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67333-17 02.05.2027 |
Виброметры, серии ДПК-Вибро Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
68624-17 12.09.2027 |
Анализаторы вибрации, "ViAna-1" Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
81159-20 31.12.2025 |
Виброметры, серии ViPen Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
83377-21 |
Виброустановка поверочная, Обозначение отсутствует Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
92504-24 28.06.2029 |
Анализаторы вибрационных процессов, ViB Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
95113-25 07.04.2030 |
Анализаторы вибрации двухканальные, Диана-2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95116-25 07.04.2030 |
Приборы для измерения вибрации, ViBlock-N Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95117-25 07.04.2030 |
Виброметры, ViPin Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95209-25 21.04.2030 |
Приборы для измерений виброскорости, Виброметр-К2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Кто поверяет Приборы для измерения вибрации (ViBlock-N)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для измерения вибрации (ViBlock-N)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы для измерения вибрации ViBlock-N имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики, загружается в микропроцессор, находящийся на измерительной плате блока электроники прибора на заводе изготовителя. Встроенное ПО обеспечивает аналого-цифровое преобразование и передачу измеряемых данных от встроенного акселерометра, а также обеспечивает управление процессом передачи данных по цифровому каналу связи.
Метрологические характеристики приборов нормированы с учетом встроенного ПО.
Для обмена данными между приборами и планшетом (телефоном) используется внешнее ПО, не являющееся метрологически значимым, которое служит для отображения цифровых данных на экране планшета (телефона).
Защита встроенного ПО обеспечивается аппаратной защитой микропроцессора от чтения и изменения кода.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки Значение | |
|
Внешняя часть ПО | |
|
Идентификационное наименование ПО |
Беспроводные датчики DIMRUS |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Встроенная часть ПО | |
|
Идентификационное наименование ПО |
viblock.bin |
|
Номер версии (идентификационный номер) ПО |
3211 и выше |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации ВЦ.402243.034 РЭ «Приборы для измерения вибрации ViBlock-N», раздел 2 «Работа с прибором».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ ВЦ.402243.034 «Приборы для измерения вибрации ViBlock-N. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
ИНН 5902104208
Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)ИНН 5902104208
Адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2,
оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)ИНН 5902104208
Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Принцип действия приборов основан на преобразовании измеренного значения амплитуды колебаний объекта в цифровое значение виброускорения и интегрирование этого значения в виброскорость.
Приборы состоят из заключенного в единый корпус акселерометра и блока электроники. Блок электроники осуществляет одинарное интегрирование и передачу преобразованного сигнала через интерфейс Bluetooth LE.
Приборы выпускаются в двух модификациях: ViBlock-N и ViBlock-N (М).
Модификации различаются формой и материалом корпуса. Питание модификаций ViBlock-N и ViBlock-N (М) осуществляется от внешнего источника питания постоянного тока напряжением от 9 до 24 В. Корпус модификации ViBlock-N изготавливается из металла и пластика; корпус модификации ViBlock-N (М) изготавливается из металла.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку с производственными данными методом печати, расположенную на передней панели корпуса прибора. Нанесение знака поверки на средство измерений и опломбирование не предусмотрено.
Общий вид приборов для измерения вибрации ViBlock-N и место нанесения заводского номера представлены на рисунках 1 и 2.
Место нанесения
заводского номера

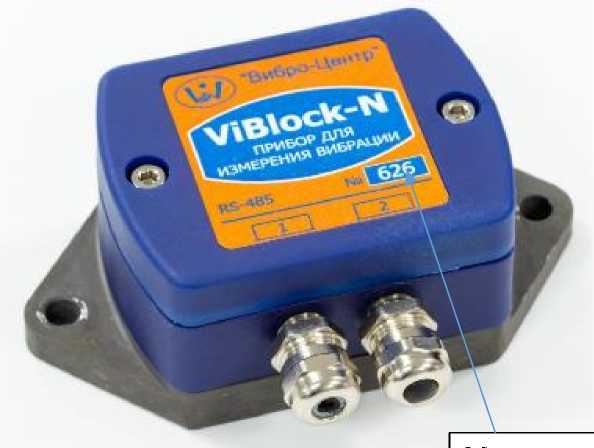

Рисунок 1 - Общий вид приборов для измерения вибрации ViBlock-N
Место нанесения заводского номера

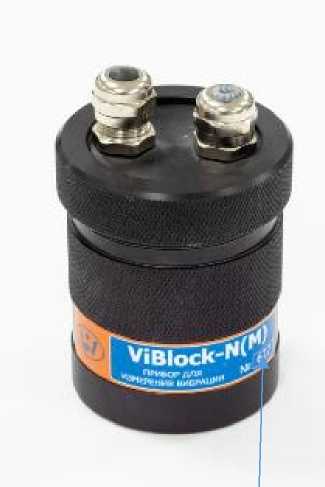

Рисунок 2 - Общий вид приборов для измерения вибрации ViBlock-N (M)
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Приборы для измерения вибрации |
ViBlock-N / ViBlock-N (М) |
1 шт. | |
|
Дополнительные принадлежности |
- |
1 компл. | |
|
Руководство по эксплуатации |
ВЦ.402243.034 РЭ |
1 экз. | |
|
Паспорт |
ВЦ.402243.034 ПС |
1 экз. | |
|
Примечание - Конкретный комплект поставки определяется ведомостью поставки | |||
Таблица 2 - Метрологические характеристики приборов для измерения вибрации ViBlock-N
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 1 до 100 |
|
Диапазон рабочих частот измерений виброскорости, Гц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц в поддиапазонах измерений, %: - от 1 до 5 мм/с включ. |
±20 |
|
- св. 5 до 50 мм/с включ. |
±5 |
|
- св. 50 до 100 мм/с |
±10 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц в поддиапазонах частот, %, не более: - св. 20 до 30 Гц включ. и св. 600 до 800 Гц включ. |
±20 |
|
- от 10 до 20 Гц включ. и св. 800 до 1000 Гц; |
±30 |
|
- св. 30 до 600 Гц включ. |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий в поддиапазонах измерений, %: - от 1 до 5 мм/с включ. |
±10 |
|
- св. 5 до 50 мм/с включ. |
±2,5 |
|
- св. 50 до 100 мм/с |
±5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Основные технические характеристики приборов для измерения вибрации ViBlock-N
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от -40 до +70 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - ViBlock-N |
42х116х62 |
|
- ViBlock-N (M) |
060x85 |
|
Масса, кг, не более |
0,3 |
