Номер по Госреестру СИ: 95117-25
95117-25 Виброметры
(ViPin)
Назначение средства измерений:
Виброметры ViPin (далее - виброметры) предназначены для измерения среднего квадратического значения (СКЗ) виброскорости и амплитудного значения виброускорения.

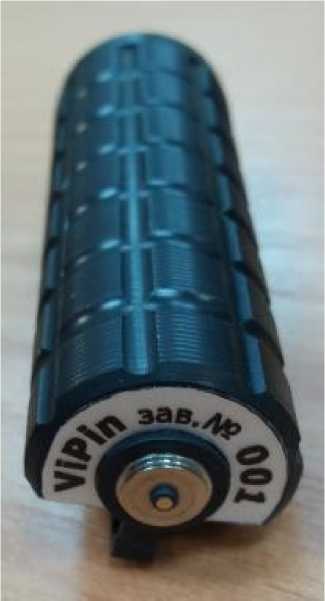

Внешний вид.
Виброметры
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства - 07.04.2030
Номер записи - 196908
ID в реестре СИ - 1424876
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№681 от 2025.04.07 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Виброметры (ViPin)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67333-17 02.05.2027 |
Виброметры, серии ДПК-Вибро Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
68624-17 12.09.2027 |
Анализаторы вибрации, "ViAna-1" Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
81159-20 31.12.2025 |
Виброметры, серии ViPen Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
83377-21 |
Виброустановка поверочная, Обозначение отсутствует Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
92504-24 28.06.2029 |
Анализаторы вибрационных процессов, ViB Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
95113-25 07.04.2030 |
Анализаторы вибрации двухканальные, Диана-2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95116-25 07.04.2030 |
Приборы для измерения вибрации, ViBlock-N Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95117-25 07.04.2030 |
Виброметры, ViPin Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95209-25 21.04.2030 |
Приборы для измерений виброскорости, Виброметр-К2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Виброметры (ViPin)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Виброметры (ViPin)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Виброметры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики, загружается в микропроцессор, находящийся на измерительной плате блока электроники виброметра на заводе изготовителя. Встроенное ПО обеспечивает аналого-цифровое преобразование и передачу измеряемых данных от встроенного акселерометра, а также обеспечивает управление процессом передачи данных по цифровому каналу связи.
Метрологические характеристики виброметров нормированы с учетом встроенного ПО.
Для обмена данными между виброметрами и планшетом (телефоном) используется внешнее ПО, не являющееся метрологически значимым, которое служит для отображения цифровых данных на экране планшета (телефона).
Защита встроенного ПО обеспечивается аппаратной защитой микропроцессора от чтения и изменения кода.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Внешняя часть ПО | |
|
Идентификационное наименование ПО |
Виброприборы |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Встроенная часть ПО | |
|
Идентификационное наименование ПО |
vipin.bin |
|
Номер версии (идентификационный номер) ПО |
011 и выше |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководствах по эксплуатации ВЦ.402213.026 РЭ «Виброметры ViPin», раздел 11 «Управление прибором» и раздел 12 «Работа с прибором».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ ВЦ.402213.026 «Виброметры ViPin. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»).
ИНН 5902104208
Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»).ИНН 5902104208
Адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»).ИНН 5902104208
Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Принцип действия виброметра основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметр состоит из заключенного в единый корпус акселерометра и блока электроники со встроенным интегратором, осуществляющим одинарное интегрирование. Виброметр осуществляет передачу выходного цифрового сигнала через интерфейс Bluetooth на планшет или телефон. Наличие в виброметре приложения «Балансировка» позволяет проводить экспресс-диагностику насосов и электродвигателей.
Питание виброметра осуществляется от встроенного несъёмного литий-ионного аккумулятора.
Пломбирование виброметров, нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку методом печати, расположенную на торце виброметра.
Общий вид виброметров ViPin представлен на рисунке 1
Рисунок 1 - Общий вид виброметров ViPin
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорения (амплитудное значение), м/с2 |
от 1 до 70 |
|
Диапазон измерений виброскорости (СКЗ), мм/с |
от 1 до 100 |
|
Диапазон рабочих частот, Г ц |
от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %: - в поддиапазоне измерений от 1 до 5 м/с2 включ. |
±20 |
|
- в поддиапазоне измерений св. 5 до 70 м/с2 |
±5 |
|
Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %: - в поддиапазоне измерений от 1 до 5 мм/с включ. |
±20 |
|
- в поддиапазоне измерений св. 5 до 100 мм/с |
±5 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты 79,6 Гц в поддиапазонах частот, %, не более: - от 10 до 20 Гц включ. и - св. 800 до 1000 Гц |
±30 |
|
- св. 20 до 600 Гц включ. |
±10 |
|
- св. 600 до 800 Гц включ. |
±20 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц в поддиапазонах частот, %, не более: - от 10 до 20 Гц включ. и - св. 800 до 1000 Гц |
±30 |
|
- св. 20 до 600 Гц включ. |
±10 |
|
- св. 600 до 800 Гц включ. |
±20 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, % |
±10 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая область значений температуры окружающей среды, °С |
от -20 до +50 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
130x25 |
|
Масса, кг, не более |
0,3 |
