Сведения о средстве измерений: 68624-17 Анализаторы вибрации

Номер по Госреестру СИ: 68624-17
68624-17 Анализаторы вибрации
("ViAna-1")

Назначение средства измерений:
Анализаторы вибрации «ViAna-1» (далее - анализаторы) предназначены для измерения параметров вибрации: размаха виброперемещения, среднеквадратического значения (СКЗ) виброскорости, амплитудного значения виброускорения.

сертификация программного обеспечения

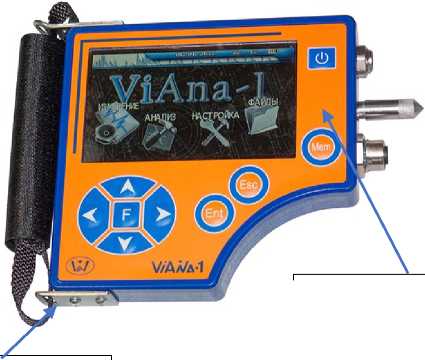

Внешний вид. Анализаторы вибрации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы вибрации
Рисунок № 1

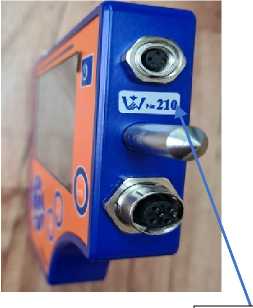

Внешний вид. Анализаторы вибрации, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы вибрации
Рисунок № 2

Общие сведения

Дата публикации - 28.07.2022
Срок свидетельства - 12.09.2027
Номер записи - 160299
ID в реестре СИ - 382699
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Без модификации, б/м, Анализатор вибрации ViAna-1, Анализатор вибрации "ViAna-1", ViAna-1, -, "ViAna-1",

Производитель

Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 298
Выдано извещений - 5
Кол-во периодических поверок - 159
Кол-во средств измерений - 160
Кол-во владельцев - 44
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 713 дн.

Наличие аналогов СИ: Анализаторы вибрации ("ViAna-1")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67333-17
02.05.2027
Виброметры, серии ДПК-Вибро
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
2 года
68624-17
12.09.2027
Анализаторы вибрации, "ViAna-1"
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
2 года
81159-20
31.12.2025
Виброметры, серии ViPen
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
83377-21

Виброустановка поверочная, Обозначение отсутствует
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
92504-24
28.06.2029
Анализаторы вибрационных процессов, ViB
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
2 года
95113-25
07.04.2030
Анализаторы вибрации двухканальные, Диана-2
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
95116-25
07.04.2030
Приборы для измерения вибрации, ViBlock-N
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
95117-25
07.04.2030
Виброметры, ViPin
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
95209-25
21.04.2030
Приборы для измерений виброскорости, Виброметр-К2
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы вибрации ("ViAna-1")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • ViAna-1
  • 6 0 6 0 6 0 6
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • ViAna-1
  • 5 0 5 0 4 0 4
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 3 0 0 0 0 0 0
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • Нет модификации
  • ViAna-1
  • 11 0 8 0 8 0 8
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 3 0 3 0 3 0 3
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • ViAna-1
  • 2 0 2 0 2 0 2
    ООО ПВФ "ВИБРО-ЦЕНТР"
    (RA.RU.311739)
  • Нет модификации
  • 132 3 63 56 0 105 60 43
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • Нет модификации
  • 1 0 1 0 1 0 1
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Анализатор вибрации ViAna-1
  • Анализатор вибрации "ViAna-1"
  • 4 0 4 0 3 0 3
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • ViAna-1
  • 13 0 13 3 4 0 4
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • ViAna-1
  • 2 0 2 0 2 0 2
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • ViAna-1
  • "ViAna-1"
  • 5 0 5 0 5 0 5
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • нет модификации
  • ViAna-1
  • 14 0 12 0 6 0 6
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • ViAna-1
  • Нет модификации
  • \ViAna-1\
  • 13 1 6 1 7 1 6
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • ViAna-1
  • 1 0 0 0 0 0 0
    ООО ПВФ "ВИБРО-ЦЕНТР"
    (RA.RU.311739)
  • б/м
  • 46 0 0 0 0 0 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ViAna-1
  • 3 0 3 0 3 0 3
    ФБУ "ВОЛОГОДСКИЙ ЦСМ"
    (RA.RU.311504)
    РСТ
  • ViAna-1
  • 2 0 2 0 2 0 2
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Без модификации
  • 2 0 2 0 2 0 2
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 4 0 4 0 4 0 4
    ООО "НМОП"
    (RA.RU.311359)
  • нет модификации
  • 4 0 4 0 4 0 4
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • ViAna-1
  • 3 0 3 0 3 0 3
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • 1 0 1 0 1 0 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • ViAna-1
  • 2 0 2 0 2 0 2
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • -
  • Нет модификации
  • 2 0 2 1 2 0 2
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • ViAna-1
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • ViAna-1
  • 4 0 4 0 4 0 4
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ViAna-1
  • 5 0 5 0 3 0 3

    Стоимость поверки Анализаторы вибрации ("ViAna-1")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    8100 6679
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    1197 6679
    ФБУ Красноярский ЦСМ
    Красноярский край
    6250 6679
    ФБУ Омский ЦСМ
    Омская область
    599 6679
    ФБУ ЦСМ Татарстан
    Республика Татарстан
    8131 6679

    Программное обеспечение

    Анализаторы имеют встроенное программное обеспечение (далее - ПО).

    Встроенное ПО (Микропрограмма) реализовано аппаратно и не является метрологически значимым. Метрологические характеристики нормированы, влияние ПО на них не оказывает.

    Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

    Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ViAna-1

    Номер версии (идентификационный номер) ПО

    Версия 2.06 и выше

    Другие идентификационные данные (если есть)

    -

    Лист № 3

    Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус анализатора методом наклейки и на титульный лист паспорта методом печати или наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приведены в руководстве по эксплуатации 4277-049-12025123-2017 РЭ «Анализатор вибрации «ViAna-1», раздел 2.3.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 25275-82 «Приборы для измерения вибрации вращающихся машин. Общие технические требования»

    Технические условия ТУ 4277-049-12025123-2017.

    Изготовитель

    Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»).
    ИНН 5902104208
    Адрес: 614500, Пермский край, м. р-н Пермский, с. п. Савинское, д. Ванюки, въезд Шоссейный, д. 2, офис 2217
    Телефон: +7 (342) 212-91-93
    Факс: +7 (342) 212-84-74
    E-mail: vibrocenter@ vibrocenter.ru http://www. vibrocenter.ru

    Испытательный центр

    Федеральное государственное бюджетное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46.
    Телефон/факс: (495)437-55-77 / 437-56-66;
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru,

    Принцип действия анализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

    Анализатор вибрации «ViAna-1» предназначен для диагностики состояния и балансировки вращающегося оборудования.

    Анализатор имеет два измерительных канала: измерительный канал со встроенным акселерометром и измерительный канал для работы с внешним акселерометром. В качестве внешнего акселерометра используется вибропреобразователь пьезоэлектрический с предусилителем ВК-310А (далее ВК-310А), изготавливаемый ООО «ВиКонт», г. Москва, (Госреестр СИ № 22234-01).

    Анализатор позволяет осуществлять одинарное или двойное интегрирование, быстрое преобразование Фурье (БПФ). Анализатор снабжен дисплеем. Питание анализатора осуществляется от встроенных аккумуляторов.

    Нанесение знака поверки на анализатор вибрации «ViAna-1» не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, печатается на специальной наклейке, которая приклеивается на торцевой поверхности анализатора, где располагается встроенный акселерометр.

    Общий вид анализатора вибрации «ViAna-1» представлен на рисунке 1.

    Место

    Внешний вид. Анализаторы вибрации (

    Место нанесения знака утверждения типа

    Внешний вид. Анализаторы вибрации (

    пломбирования

    Место нанесения заводского номера

    Рисунок 1 - Общий вид анализатора вибрации «ViAna-1»


    Таблица 3 -

    Наименование

    Обозначение

    Кол-во

    Анализатор вибрации «ViAna-1» в комплекте с вибропреобразователем пьезоэлектрическим с предусилителем ВК-310А

    1 шт.

    Комплект дополнительных принадлежностей

    1 компл.

    Сумка для переноски анализатора

    1 шт.

    Руководство по эксплуатации

    4277-049-12025123-2017 РЭ

    1 экз.

    Паспорт

    4277-049-12025123-2017 ПС

    1 экз.

    Примечание - состав дополнительных принадлежностей зависит от заказа


    Таблица 2 -

    Наименование характеристики

    Значения

    Диапазон измерений амплитудного значения виброускорения, м/с2:

    для канала со встроенным акселерометром для канала с ВК-310А

    от 1 до 50

    от 1 до 100

    Диапазон измерений СКЗ виброскорости, мм/с: для канала со встроенным акселерометром для канала с ВК-310А

    от 1 до 80

    от 1 до 100

    Диапазон измерений размаха виброперемещения, мкм

    от 50 до 500

    Диапазон рабочих частот при измерении виброускорения, Гц

    от 10 до 1000

    Диапазон рабочих частот при измерении виброскорости, Гц: для канала со встроенным акселерометром для канала с ВК-310А

    от 10 до 600 от 10 до 1000

    Диапазон рабочих частот при измерении виброперемещения, Гц:

    для канала со встроенным акселерометром

    для канала с ВК-310А

    от 10 до 160

    от 10 до 200

    Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц для канала со встроенным акселерометром, %:

    • - в диапазоне измерения от 1 до 5 м/с2 включ.

    • - в диапазоне измерения св. 5 до 50 м/с2

    ±10

    ±5

    Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц для канала с ВК-310А, %:

    • - в диапазоне измерения от 1 до 5 м/с2 включ.

    • - в диапазоне измерения св. 5 до 100 м/с2

    ±10

    ±5

    Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц для канала со встроенным акселерометром, %:

    • - в диапазоне измерения от 1 до 5 мм/с включ.

    • - в диапазоне измерения св. 5 до 80 мм/с

    ±10

    ±5

    Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц для канала с ВК-310А, %:

    • - в диапазоне измерения от 1 до 5 мм/с включ.

    • - в диапазоне измерения св. 5 до 100 мм/с

    ±10

    ±5

    Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 79,6 Гц %

    ±10

    Неравномерность амплитудно-частотной характеристики при измерении виброускорения относительно базовой частоты в диапазонах частот для каналов со встроенным акселерометром и с ВК-310А, %, не более:

    от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц

    св. 20 Гц до 640 Гц включ.

    и- н-

    IJ о о

    Наименование характеристики

    Значения

    Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты в диапазонах частот для канала со встроенным акселерометром, %, не более:

    от 10 Гц до 20 Гц включ.

    ±20

    св. 20 Гц до 600 Гц

    ±10

    Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты в диапазонах частот для канала с ВК-310А, %, не более: от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц

    ±20

    св. 20 Гц до 640 Гц включ.

    ±10

    Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот для канала со встроенным акселерометром, %, не более: от 10 Гц до 20 Гц включ.

    ±20

    св. 20 Гц до 160 Гц

    ±10

    Неравномерность амплитудно-частотной характеристики при измерении виброперемещения относительно базовой частоты в диапазонах частот для канала с ВК-310А, %, не более: от 10 Гц до 20 Гц включ.

    ±20

    св. 20 Гц до 200 Гц

    ±10

    Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов допускаемой основной относительной погрешности

    1,5

    Нормальные условия измерений: температура окружающей среды, °С

    от +15 до +25

    Условия эксплуатации: температура окружающей среды, °С

    от -20 до +50

    Габаритные размеры анализатора (длинахширинахвысота), мм, не более

    142х134х29

    Масса анализатора, кг, не более

    0,65

    Средний срок службы, лет

    8

    Средняя наработка на отказ, ч

    20000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
