Сведения о средстве измерений: 92504-24 Анализаторы вибрационных процессов

Номер по Госреестру СИ: 92504-24
92504-24 Анализаторы вибрационных процессов
(ViB)

Назначение средства измерений:
Анализаторы вибрационных процессов ViB (далее - анализаторы), предназначены для измерения среднеквадратического значения (далее - СКЗ) виброскорости.

сертификация программного обеспечения
Внешний вид. Анализаторы вибрационных процессов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы вибрационных процессов
Рисунок № 1
Внешний вид. Анализаторы вибрационных процессов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы вибрационных процессов
Рисунок № 2
Внешний вид. Анализаторы вибрационных процессов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы вибрационных процессов
Рисунок № 3
Внешний вид. Анализаторы вибрационных процессов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Анализаторы вибрационных процессов
Рисунок № 4

Общие сведения

Дата публикации - 01.07.2024
Срок свидетельства - 28.06.2029
Номер записи - 194346
ID в реестре СИ - 1417349
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ViB-4, ViB-2, ViB-1,

Производитель

Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1560 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы вибрационных процессов (ViB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67333-17
02.05.2027
Виброметры, серии ДПК-Вибро
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
2 года
68624-17
12.09.2027
Анализаторы вибрации, "ViAna-1"
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
2 года
81159-20
31.12.2025
Виброметры, серии ViPen
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
83377-21

Виброустановка поверочная, Обозначение отсутствует
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
92504-24
28.06.2029
Анализаторы вибрационных процессов, ViB
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
2 года
95113-25
07.04.2030
Анализаторы вибрации двухканальные, Диана-2
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
95116-25
07.04.2030
Приборы для измерения вибрации, ViBlock-N
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
95117-25
07.04.2030
Виброметры, ViPin
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год
95209-25
21.04.2030
Приборы для измерений виброскорости, Виброметр-К2
Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь)
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы вибрационных процессов (ViB)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ПВФ "ВИБРО-ЦЕНТР"
(RA.RU.311739)
  • ViB-4
  • ViB-1
  • ViB-2
  • 10 10 0 0 9 9 0

    Стоимость поверки Анализаторы вибрационных процессов (ViB)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы вибрационных процессов ViB имеют встроенное и внешне программное обеспечение (далее - ПО).

    Встроенное ПО загружается в микропроцессор анализатора и предназначено для обработки измерительной информации, передачи результатов измерений, а также для обеспечения управления процессом передачи данных по цифровому каналу связи. Метрологически значимая часть ПО является неизменной и несчитываемой, доступ к ПО у пользователя отсутствует.

    Внешнее ПО, не являющееся метрологически значимым, устанавливается на планшет (телефон) и предназначено для вывода результатов измерений.

    Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Встроенное ПО

    Идентификационное наименование ПО

    vib.hex

    Номер версии (идентификационный номер) ПО

    не ниже 1.05

    Цифровой идентификатор ПО

    отсутствует

    Внешнее ПО

    Идентификационное наименование ПО

    ViB

    Номер версии (идентификационный номер) ПО

    не ниже 1.0

    Цифровой идентификатор ПО

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и формуляр типографским способом или методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководствах по эксплуатации ВЦ.402213.025-01 РЭ «Анализатор вибрационных процессов ViB-1», ВЦ.402213.025-02 РЭ «Анализатор вибрационных процессов ViB-2», ВЦ.402213.025-04 РЭ «Анализатор вибрационных процессов ViB-4», разделы 8 «Управление анализатором» и 9 «Работа с анализатором».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

    ТУ ВЦ.402213.025. «Анализатор вибрационных процессов ViB. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)

    ИНН 5902104208

    Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217

    Тел./факс +7(342)212-84-74

    E-mail: vibrocenter@ vibrocenter.ru

    Web-сайт: www.vibrocenter.ru

    Изготовитель

    Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
    ИНН 5902104208
    Адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
    Тел./факс +7(342)212-84-74
    E-mail: vibrocenter@ vibrocenter.ru
    Web-сайт: www.vibrocenter.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
    ИНН 5902104208
    Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
    Тел./факс +7(342)212-84-74
    E-mail: vibrocenter@ vibrocenter.ru
    Web-сайт: www.vibrocenter.ru

    Принцип действия анализаторов основан на преобразовании вибрации контролируемого агрегата в электрический сигнал и дальнейшей его обработке.

    Анализаторы конструктивно состоят из измерительного блока, встроенного акселерометра, модуля передачи сигнала по сети Bluetooth и аккумулятора, расположенных в едином корпусе. В зависимости от модификации в состав анализатора может входить внешний акселерометр.

    Анализаторы вибрационных процессов ViB выпускаются в трех модификациях: ViB-1, ViB-2 и ViB-4, различающихся наличием разъемов для подключения внешних акселерометров и лазерного отметчика фазы (в состав не входит). Модификации ViB-2 и ViB-4 имеют разъем для подключения отметчика фазы, модификация ViB-4 имеет дополнительные разъемы для подключения двух внешних акселерометров VS-2.

    Анализаторы позволяют осуществлять спектральный анализ и хранить полученную информацию. Питание анализаторов осуществляется от встроенного аккумулятора.

    Общий вид анализаторов вибрационных процессов ViB приведён на рисунке 1, общий вид внешнего акселерометра VS-2 приведён на рисунке 2.

    Заводской номер анализатора в виде цифрового обозначения наносится на корпус анализатора, заводской номер акселерометра VS-2 наносится на корпус акселерометра.

    Опломбирование от несанкционированного доступа анализаторов не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Анализаторы вибрационных процессов (ViB), http://oei-analitika.ru

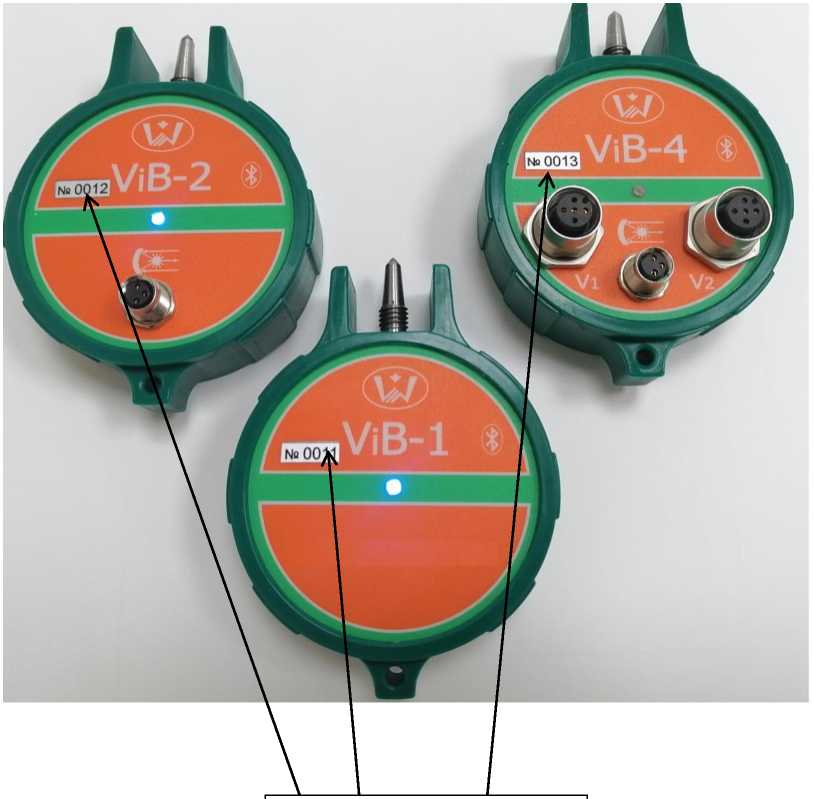

    Рисунок 1 - Общий вид анализаторов вибрационных процессов ViB

    Место нанесения заводского номера

    Внешний вид. Анализаторы вибрационных процессов (ViB), http://oei-analitika.ru
    Внешний вид. Анализаторы вибрационных процессов (ViB), http://oei-analitika.ru

    }

    Место нанесения

    Внешний вид. Анализаторы вибрационных процессов (ViB), http://oei-analitika.ru

    заводского номера

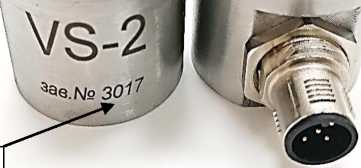

    Рисунок 2 - Общий вид внешнего акселерометра VS-2


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Анализатор вибрационных процессов

    ViB-lZ ViB-2/ ViB-4

    1 шт.

    Формуляр

    ВЦ.402213.025 ФО

    1 экз.

    Руководство по эксплуатации

    ВЦ.402213.025-01 РЭ

    ВЦ.402213.025-02 РЭ

    ВЦ.402213.025-04 РЭ

    1 экз.

    Внешний акселерометр

    VS-2

    2 шт.

    Дополнительные принадлежности*

    1 компл.

    * состав в зависимости от заказа


    Таблица 2 -

    Наименование параметра

    Значение

    Диапазон измерений СКЗ виброскорости, мм/с

    от 1 до 100

    Диапазон рабочих частот, Гц

    от 10 до 1000

    Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 79,6 Гц, %:

    • - в диапазоне измерений от 1 до 5 мм/с включ.

    • - в диапазоне измерений св. 5 до 20 мм/с включ.

    • - в диапазоне измерений св. 20 до 100 мм/с

    ±15

    ±5

    ±10

    Неравномерность амплитудно-частотной характеристики относительно базовой частоты 79,6 Гц в диапазонах частот, %, не более:

    • - св. 30 до 600 Гц включ.

    • - от 10 до 30 Гц включ. и св. 600 до 1000 Гц

    ±10

    ±30

    Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий, в долях от пределов допускаемой основной относительной погрешности

    ±1,5

    Таблица 3 - Основные технические характеристики

    Наименование параметра

    Значение

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +15 до +25

    Условия эксплуатации: диапазон рабочих температур, °С

    от -40 до +70

    Габаритные размеры, мм, не более:

    • - анализатор (длинах ширинах высота)

    • - внешний акселерометр VS-2 (диаметр х высотах ширина)

    225х85х35

    033х32х47

    Масса, кг, не более:

    • - анализатор

    • - внешний акселерометр VS-2

    0,6

    0,2


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
