Номер по Госреестру СИ: 83377-21
83377-21 Виброустановка поверочная
(Обозначение отсутствует)
Назначение средства измерений:
Виброустановка поверочная (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения).
Внешний вид.
Виброустановка поверочная
Рисунок № 1
Общие сведения
Дата публикации - 11.10.2021
Срок свидетельства -
Номер записи - 184774
ID в реестре СИ - 1393673
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
отсутствует,
Производитель
Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2242 от 2021.10.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Виброустановка поверочная (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67333-17 02.05.2027 |
Виброметры, серии ДПК-Вибро Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
68624-17 12.09.2027 |
Анализаторы вибрации, "ViAna-1" Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
81159-20 31.12.2025 |
Виброметры, серии ViPen Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
83377-21 |
Виброустановка поверочная, Обозначение отсутствует Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Кто поверяет Виброустановка поверочная (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Виброустановка поверочная (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Виброустановка поверочная имеет программное обеспечение (далее - ПО), установленное на персональный компьютер.
ПО представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности вносить изменения в код программы.
Защита ПО от непреднамеренного воздействия обеспечивается функцией резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
ZETLab |
|
Номер версии (идентификационный номер) ПО |
не ниже 2020.20.28 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1.4 руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброустановке поверочнойПриказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»), г. ПермьИНН 5902104208
Адрес: 614000, г. Пермь, ул. Пермская, д. 70, офис 401
Телефон/факс: +7 (342) 212-91-93 / 212-84-74
Web-сайт: www.vibrocenter.ru
E-mail: vibrocenter@vibrocenter.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного вибропреобразователя.
Виброустановка состоит из:
- вибростенд модели S52120 производства TIRA GmbH, Германия;
- усилитель мощности BAA500 производства TIRA GmbH, Германия;
- вибропреобразователь эталонный пьезоэлектрический АР10 производства ООО «ГлобалТест», г. Саров (рег. № 38452-08);
- усилители предварительный ZET 440 производства ООО "ЭТМС", г. Москва (рег. № 58918-14);
- анализатор спектра ZET 017-U4 производства ООО "ЭТМС", г. Москва (рег. № 3923608).
Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в анализатор спектра. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного вибропреобразователя, установленного на вибростол виброустановки, сигнал которого преобразуется и усиливается с помощью усилителя предварительного. Управление работой виброустановки происходит при помощи программного обеспечения, установленного на персональный компьютер.
Виброустановка применяется в качестве рабочего эталона 2-го разряда.
Общий вид виброустановки поверочной приведен на рисунке 1.
Опломбирование виброустановки поверочной не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Заводской номер наносится на корпус вибростенда.

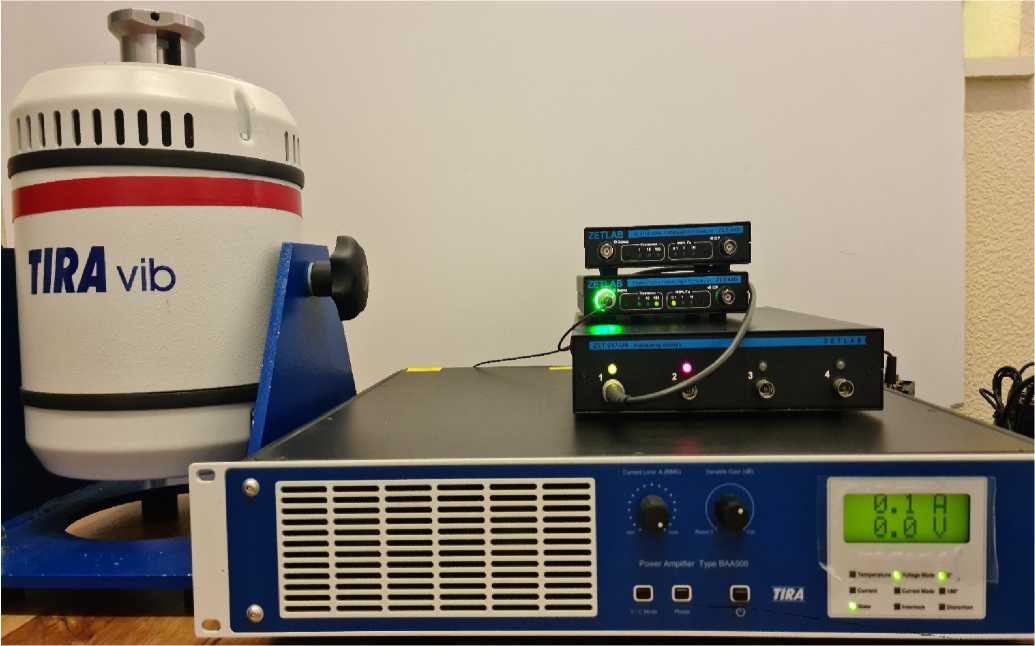

Рисунок 1 - Общий вид виброустановки поверочной
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Виброустановка поверочная в составе: |
1 шт. | |
|
Вибростенд |
S52120 |
1 шт. |
|
Усилитель мощности |
BAA500 |
1 шт. |
|
Вибропреобразователь эталонный пьезоэлектрический |
АР10 |
1 шт. |
|
Усилители предварительные |
ZET 440 |
2 шт. |
|
Анализатор спектра |
ZET 017-U4 |
1 шт. |
|
Программное обеспечение |
ZETLab |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 204/3-07-2021 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, Гц с оснасткой для крепления датчиков |
от 3 до 6000 |
|
без оснастки для крепления датчиков |
от 3 до 10000 |
|
Диапазон воспроизведения (измерения) СКЗ виброускорения, м/с2 |
от 0,1 до 140 |
|
Диапазон воспроизведения (измерения) амплитудного значения виброскорости, мм/с |
от 0,1 до 500 |
|
Диапазон воспроизведения (измерения) размаха виброперемещения, мм |
от 10-3 до 12 |
|
Относительный коэффициент поперечного движения вибростола виброустановки в диапазоне частот, %, не более от 3 до 2000 Гц включ. |
10 |
|
св. 2000 до 5000 включ. |
15 |
|
св. 5000 до 10000 |
20 |
|
Коэффициент гармоник в диапазоне частот, %, не более от 3 до 5000 Гц включ. |
10 |
|
св. 5000 до 10000 |
15 |
|
Доверительные границы относительной погрешности воспроизведения (измерения) виброускорения, виброскорости, виброперемещения при доверительной вероятности p = 0,95 в диапазоне частот, % от 3 до 10 Гц включ. |
±5 |
|
св. 10 до 2000 Гц включ. |
±3 |
|
св. 2000 до 5000 включ. |
±6 |
|
св. 5000 до 10000 |
±8 |
|
Уровень собственных шумов, м/с2, не более |
±0,02 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузочная масса, кг, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 15 до 30 |
|
Параметры электрического питания: - напряжение питающей сети, В |
220±22 |
|
- частота питающей сети, Гц |
50±0,5 |
|
Габаритные размеры (длина х высота х ширина), мм, не более: - вибростенд модели S52120 |
234х335х290 |
|
- усилитель мощности BAA500 |
483x90x450 |
|
- вибропреобразователь эталонный пьезоэлектрический АР10 |
019x29,5 |
|
- усилители предварительный ZET 440 |
156х132х35 |
|
- анализатор спектра ZET 017-U4 |
280x160x75 |
|
Масса, кг, не более: - вибростенд модели S52120 |
36 |
|
- усилитель мощности BAA500 |
25 |
|
- вибропреобразователь эталонный пьезоэлектрический АР10 |
0,045 |
|
- усилители предварительный ZET 440 |
0,8 |
|
- анализатор спектра ZET 017-U4 |
0,8 |
