Номер по Госреестру СИ: 80132-20
80132-20 Анализаторы паров этанола в выдыхаемом воздухе
(Tigon)
Назначение средства измерений:
Анализаторы паров этанола в выдыхаемом воздухе Tigon (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 1
Внешний вид.
Анализаторы паров этанола в выдыхаемом воздухе
Рисунок № 2
Программное обеспечение
Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части анализатора;
-
- проведение настройки анализатора;
-
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения анализаторов Tigon
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Тигон P 6000 |
Тигон P8800 |
Тигон M3003 |
Номер версии (идентификационный номер) ПО |
1.5.26RL |
V0.036RC 7.t |
V1.29 |
Цифровой идентификатор ПО |
71F5C869 |
53E7004C |
53E70046 |
Алгоритм получения цифрового идентификатора |
CRC32 |
CRC32 |
CRC32 |
Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версий. |
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе TigonПриказ № 3452 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»
Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11
Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия
ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические требования
Техническая документация фирмы - изготовителя ООО «АРИДЕС», Республика Армения
Изготовитель
Общество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС»), Республика АрменияАдрес: ул. Раффи, 111, Малатия-Себастия, 0064 Ереван, Армения
Тел.: +37411 26 99 50
Факс: +37411 26 99 50
Web-сайт: www.arides.am
E-mail: info@arides.am
Испытательный центр
Общество с ограниченной ответственностью ООО «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6.Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и/или звуковыми сигналами.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы выпускаются в следующих исполнениях (модификациях): Р-6000, Р-8800, М-3003, отличающихся исполнением, масса-габаритными параметрами, наличием встроенного принтера и дисплеем (у М-3003 - выносной принтер и жидкокристаллический дисплей).
Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерений
Надпись в протоколе |
Содержание протокола |
Х-ХХХ |
Буквенно-цифровое обозначение модели анализатора |
Версия: |
Номер версии программного обеспечения анализатора |
Сер. №: |
Серийный номер анализатора |
Счетчик: |
Порядковый номер измерения |
Дата: |
Дата проведения измерения |
Время: |
Время проведения измерения |
Посл. кал-ка: |
Дата последней корректировки |
След. кал-ка Х): |
Дата следующей корректировки |
Конц. Алкоголя 2) |
Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л» |
№ автом: 3) |
Государственный регистрационный номер транспортного средства обследуемого лица |
№ ву: 3) |
Номер водительского удостоверения обследуемого лица |
Широта: 4) |
Географическая широта места проведения измерения |
Долгота: 4) |
Географическая долгота места проведения измерения |
Надпись в протоколе |
Содержание протокола |
Местоположение: 3) |
Адрес места проведения измерения |
Подпись: |
Место для подписи обследуемого лица |
№ подразделения |
Место для ввода данных о лице, проводившем измерение |
Понятые: |
Место для ввода данных о понятых |
Фотография тестируемого 5) | |
|
Управление работой анализаторов производится с помощью трех кнопок на лицевой панели, системы меню и сенсорного дисплея (для модификаций Р-6000, Р-8800). Питание анализаторов осуществляется от литий-ионного аккумулятора.
Конструктивно анализаторы выполнены в виде моноблока. В верхней части прибора расположен порт для отбора пробы и гнездо для мундштука. На лицевой панели располагаются дисплей и кнопки управления, на заднюю панель клеится этикетка с информацией об анализаторе. Встроенный принтер расположен в нижней части приборов Tigon P-6000 и Tigon P-8800. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и вспомогательная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.
Внешний вид анализаторов и пример распечатанного протокола измерения представлен на рисунках 1-2. Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

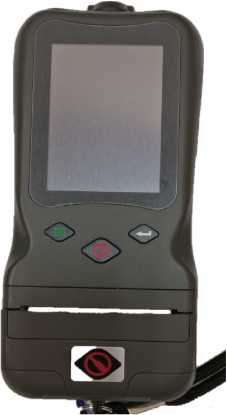

Tigon P-6000

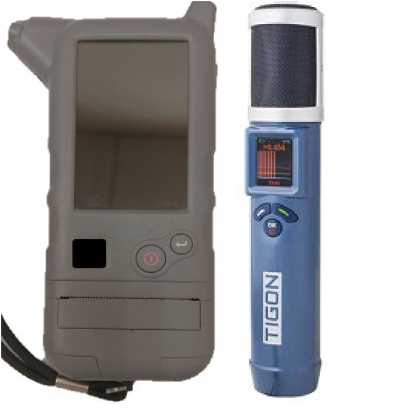

Tigon P-8800 Tigon M-3003
Рисунок 1 - Внешний вид анализаторов паров этанола в выдыхаемом воздухе Tigon
Р-6000
Версия:1. 5. 26RL сер.No: A6S0006
Счетчик: 1
Дата : 2019/08/16
Время: 14:28
’20?9/08/16
Конц, алкоголя
0.492мг/л
№а в т о м :
№ву
№подразделения
Рисунок 2 - Пример протокола измерений
представлена в таблице 5.
Таблица 5 -
Наименование |
Обозначение |
Количество | |
Tigon М 3003 |
Tigon P-6000, Tigon P-8800 | ||
Анализатор паров этанола в выдыхаемом воздухе |
Tigon |
1 шт. |
1 шт. |
Одноразовый мундштук1) |
- |
5 шт. |
5 шт. |
Адаптер для подзарядки от сети 220 В |
- |
1 шт. |
1 шт. |
Кабель для подключения к ПК |
- |
1 шт. |
1 шт. |
Дезинфектор УФ с адаптером питания для Tigon M-30032) |
1 шт. | ||
Дезинфектор УФ с адаптером питания для Tigon P-6000 и Tigon P- 88002) |
1 шт. | ||
Принадлежности 2) : | |||
Адаптер для зарядки от 12В гнезда прикуривателя в автомобиле |
1 шт. |
1 шт. | |
Портативный принтер |
Alcoprint |
1 шт. | |
Адаптер к принтеру |
- |
1 шт. | |
Бумага к принтеру |
- |
1 шт. |
1 шт. |
Одноразовый мундштук |
- |
не более 1000 шт. |
не более 1000 шт. |
Кейс для транспортировки и хранения |
- |
1 шт. |
1 шт. |
Сумка для транспортировки и хранения |
- |
1 шт. |
1 шт. |
Ремешок на руку |
- |
1 шт. |
1 шт. |
Чехол |
- |
1 шт. | |
Одноразовый мундштук с обратным клапаном |
не более 1000 шт. |
не более 1000 шт. | |
Документы для проведения поверки : | |||
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
Паспорт |
- |
1 экз. |
1 экз. |
Методика поверки |
МП-ИНС-15/10-2019 с изменением №1 |
1 экз. |
1 экз. |
Примечания:
|
анализаторов приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации этанола, мг/л |
от 0,000 до 2,000 |
Диапазон показаний массовой концентрации этанола, мг/л |
от 0,000 до 2,500 |
Пределы допускаемой погрешности при изменении температуры окружающего воздуха в диапазоне от +15 до +25 °С включ.: - абсолютной (в поддиапазоне измерений от 0,000 до 0,200 мг/л включ.), мг/л |
±0,020 |
- относительной (в поддиапазоне измерений св. 0,200 до 2,000 мг/л), % |
±10 |
Пределы допускаемой погрешности при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для моделей Р-6000, Р-8800: от -5 до +15 °С включ. и св. + 25 до + 40 °С включ. и для модели М-3003: от -10 до +15 °С включ. и св. + 25 до + 55 °С включ.): - абсолютной (в поддиапазоне измерений от 0,000 до 0,200 мг/л включ.), мг/л |
±0,030 |
- относительной (в поддиапазоне измерений св. 0,200 до 2,000 мг/л), % |
± 15,0 |
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,001 |
Дополнительная погрешность от влияния не измеряемых компонентов |
отсутствует |
Таблица 4 - Основные технические характеристики анализаторов
Наименование характеристики |
Значение |
Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее |
6,2 |
- объем пробы анализируемой газовой смеси, л, не менее |
1,2 |
Время измерения после отбора пробы, с, не более |
10 |
Время подготовки к работе после измерения пробы с массовой концентрацией алкоголя 0,50 мг/л, с, не более |
10 |
Время подготовки к работе после включения1) при температуре окружающего воздуха от +15 до +25 оС, с, не более |
5 |
Время подготовки к работе после включения при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для моделей Р-6000, Р-8800: от -5 до +15 °С включ. и св. + 25 до + 40 °С включ. и для модели М-3003: от -10 до +15 °С включ. и св. + 25 до + 55 °С включ.), с, не более |
25 |
Интервал времени работы без корректировки показаний2), сут, не менее |
365 |
Электрическое питание анализаторов осуществляется от литий-ионного аккумулятора с выходным напряжением, В: - для моделей Р-6000, Р-8800 |
7,4 |
- для модели М-3003 |
3,7 |
Число измерений на анализаторах без перезарядки элементов питания, не | |
менее: | |
- для моделей Р-6000, Р-8800 |
1000 |
- для модели М-3003 |
5000 |
Наименование характеристики |
Значение |
Габаритные размеры анализаторов (ДхШ*В), мм, не более: - для модели Р-6000 |
189x81x35 |
- для модели Р-8800 |
200x104x37 |
- для модели М-3003 |
219x41x41 |
Масса анализаторов, кг, не более: - для модели Р-6000 |
0,34 |
- для модели Р-8800 |
0,357 |
- для модели М-3003 |
0,2 |
Условия эксплуатации анализаторов: - температура окружающего воздуха, °С (для Р-6000, Р-8800) |
от -5 до +40 |
- температура окружающего воздуха, °С (для М-3003) |
от -10 до +55 |
- относительная влажность окружающего воздуха3), % |
от 15 до 95 |
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
Средний срок службы электрохимического датчика, установленного в анализаторах, лет |
2 |
Средний срок службы анализаторов, лет |
5 |
Средняя наработка на отказ, ч |
10000 |
1) Функция проверки окружающего воздуха на наличие паров этанола выключена | |
2) Корректировка показаний анализаторов проводится при каждой поверке | |
3) Без конденсации |
