Номер по Госреестру СИ: 79409-20
79409-20 Генераторы газовых смесей паров этанола в воздухе
(Динго-С34)
Назначение средства измерений:
Генераторы газовых смесей паров этанола в воздухе «Динго-С34» (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки, калибровки и испытаний средств измерений паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.
Генераторы применяются в качестве рабочих эталонов 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания этанола в газовых средах, утвержденной приказом Росстандарта от 30.12.2019 г. № 3452.
Внешний вид.
Генераторы газовых смесей паров этанола в воздухе
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 03.11.2025
Номер записи -
ID в реестре СИ - 1383472
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС")
Страна - АРМЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 77
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 39
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Генераторы газовых смесей паров этанола в воздухе (Динго-С34)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79409-20 03.11.2025 |
Генераторы газовых смесей паров этанола в воздухе, Динго-С34 Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС") (АРМЕНИЯ ) |
ОТ МП |
1 год |
|
80132-20 10.12.2025 |
Анализаторы паров этанола в выдыхаемом воздухе, Tigon Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС") (АРМЕНИЯ ) |
ОТ МП |
1 год |
|
92542-24 02.07.2029 |
Генераторы газовых смесей паров этанола в воздухе, Динго С-30 Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС") (АРМЕНИЯ ) |
ОТ МП |
1 год |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Генераторы газовых смесей паров этанола в воздухе (Динго-С34)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 77 | 12 | 50 | 27 | 0 | 74 | 50 | 24 |
Стоимость поверки Генераторы газовых смесей паров этанола в воздухе (Динго-С34)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Генераторы имеют встроенное программное обеспечение Dingo.
Встроенное системно-прикладное программное обеспечение генераторов разработано изготовителем специально для решения задачи термостатирования водного раствора этанола и индикации на дисплее значения температуры раствора. Идентификационное наименование программного обеспечения выводится на дисплей при каждом включении генератора.
Влияние встроенного программного обеспечения (далее - ПО) на метрологические характеристики генераторов учтено при их нормировании. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
C34 |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.1.1 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм получения цифрового идентификатора |
- |
|
Примечание - Значение цифрового идентификатора ПО и алгоритм получения цифрового идентификатора не доступны. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на генераторы в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам газовых смесей паров этанола в воздухе «Динго-С34»Приказ Росстандарта от 30.12.2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»
ГОСТ Р 8.923-2016 «ГСИ. Генераторы газовых смесей паров этанола в воздухе. Методика поверки»
Техническая документация изготовителя ООО «АРИДЕС», Армения
Поверка
Поверка осуществляется по документу МП-242-2380-2020 «ГСИ. Генераторы газовых смесей паров этанола в воздухе «Динго-С34». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «15» апреля 2020 г.Основные средства поверки: государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «АРИДЕС»(ООО «АРИДЕС»), Армения
Адрес: 0064 Ереван, Малатия-Себастия, ул. Раффи, 111
Телефон/факс: +37411 26 99 50
Web-сайт: www.arides.am
E-mail: info@arides.am
Заявитель
Общество с ограниченной ответственностью «СИМС-2»(ООО «СИМС-2»)
ИНН 7734197385
Адрес: 125430, г. Москва, ул. Митинская, д. 16, эт. 10, пом. 1012Б, ком. с 15 по 18
Телефон/факс: (495) 792-31-90, (800) 200-31-90
Web-сайт: www.alcotester.ru,www.sims2.ru
E-mail: info@sims2.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Генераторы являются стационарными приборами циклического действия.
Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.
Конструктивно генератор состоит из двух частей - контрольного блока и емкости для водного раствора этанола. Кроме того, по запросу в комплект поставки генератора может входить компрессор. На верхней панели контрольного блока расположены: тумблер включе-ния/выключения генератора и кнопка управления компрессором (предназначена для управления работой компрессором, входящим в комплект поставки). На передней панели расп оложены цветной графический сенсорный дисплей для отображения значения температуры раствора и сообщений о режимах работы генератора, а также отверстие выхода газовой смеси. На задней панели контрольного блока расположены: штуцер для подачи азота/воздуха, разъемы для подачи электрического питания, для подключения компрессора и 3 порта для подключения к ПК (используются для сервисного обслуживания).
На боковой поверхности контрольного блока генератора находятся отверстия для крепления ротаметра (может входить в комплект поставки), который предназначен для контроля расхода азота/воздуха на входе генератора.
В нижней части контрольного блока генератора находятся погружаемые в раствор элементы: терморегулятор (полупроводниковый датчик температуры), электронагреватель, пере-мешиватель раствора и трубка подачи азота/воздуха.
Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006) или аналогичными, которые поставляются по отдельному заказу.
Общий вид генераторов представлен на рисунке 1.
Доступ в режим регулировки генераторов защищен программным способом. В генераторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

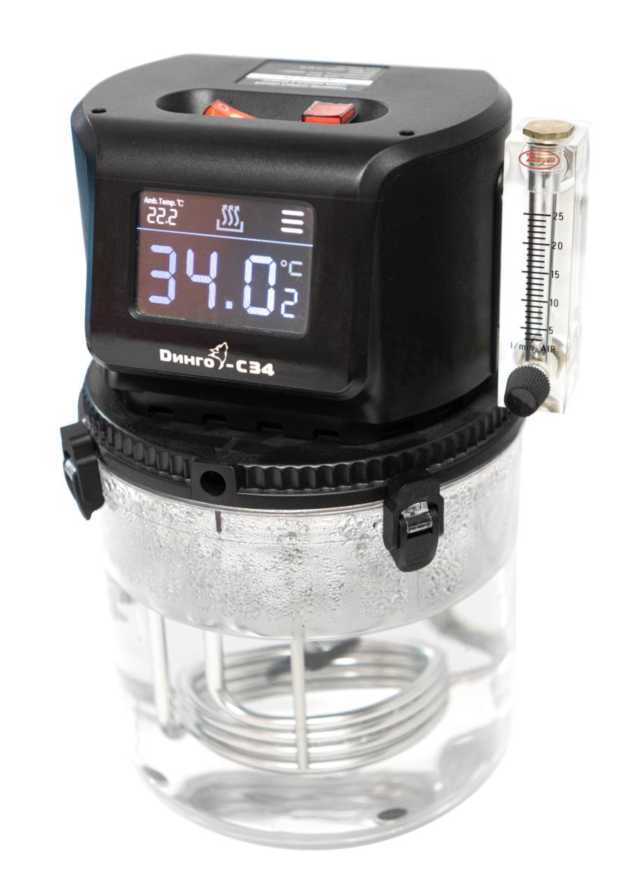

Рисунок 1 - Общий вид генераторов при комплектации с ротаметром
Таблица 6 - Комплектность генераторов
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Генератор газовых смесей паров этанола в воздухе |
«Динго-С34» |
1 шт. |
|
2 |
Мундштук квадратный |
- |
5 шт. |
|
3 |
Мундштук круглый |
- |
5 шт. |
|
4 |
Кабель сетевой |
- |
1 шт. |
|
5 |
Трубка соединительная поливинилхлоридная |
- |
1 шт. |
|
6 |
Компрессор1) |
AlcoPump |
1 шт. |
|
7 |
Адаптер питания1) (24 В, 2,1 А) от сети переменного тока 230 В для компрессора |
- |
1 шт. |
|
8 |
Ротаметр фирмы Dwyer1) |
VFA-25-BV |
1 шт. |
|
9 |
Паспорт |
- |
1 экз. |
|
10 |
Руководство по эксплуатации |
- |
1 экз. |
|
11 |
Методика поверки |
МП-242-2380-2020 |
1 экз. |
|
1) Комплектующие поставляются по дополнительному заказу. | |||
Таблица 2 - Метрологические характеристики
|
Диапазон воспроизведения массовой концентрации этанола в газовых смесях, мг/м3 |
Пределы допускаемой погрешности воспроизведения массовой концентрации этанола в газовых смесях | |
|
абсолютной, мг/м3 |
относительной, % | |
|
от 40 до 80 включ. |
±4 |
- |
|
св. 80 до 2000 |
- |
±5 |
|
Примечание - Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006) или аналогичными; диапазон массовой концентрации этанола от 0,10 до 6,0 мг/см3; границы относительной погрешности при Р=0,95: ±1 %. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Объем водного раствора этанола, заливаемого в емкость 3 генераторов, см3 |
2000±100 |
|
Водный раствор этанола термостатируется при номинальной температуре, °С |
34,00 |
|
Пределы допускаемой абсолютной погрешности поддержания температуры водного раствора этанола, °С |
±0,03 |
|
Время прогрева генераторов (после замены водного раствора этанола), мин, не более |
15 |
|
Параметры газовой смеси на выходе генераторов: - относительная влажность газовой смеси, %, не менее |
90 |
|
- объемный расход газовой смеси (задается пользователем), л/мин |
от 6 до 10 |
|
- длительность генерации пробы газовой смеси (контролируется пользователем), с, не более |
15 |
|
- максимальный объем газовой смеси без замены водного раствора этанола (контролируется пользователем), л |
50 |
|
Диапазон измерений объемного расхода газовой смеси ротаметром, входящим в комплект поставки генератора, л/мин |
от 6 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений объемного расхода газовой смеси ротаметром, входящим в комплект поставки генератора, л/мин |
±1 |
|
Электрическое питание от сети переменного тока с напряжением, В/ частотой, Гц |
230±23/50±1 |
|
Потребляемая мощность, Вт, не более |
2000 |
|
Габаритные размеры генераторов (без компрессора и адаптера питания) (длина/высота/ширина), мм, не более |
195/290/203 |
|
Масса генераторов (без компрессора и адаптера питания), г, не более |
2200 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +20 до +25 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч |
8000 |
Таблица 4 - Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола
|
Объемный расход газовой смеси на выходе генератора, л/мин |
Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола | ||
|
при длительности генерации пробы до 5 с включ. |
при длительности генерации пробы св. 5 до 10 с включ. |
при длительности генерации пробы св. 10 до 15 с | |
|
от 6 до 7 включ. |
85 |
42 |
28 |
|
св. 7 до 8 включ. |
75 |
37 |
25 |
|
св. 8 до 9 включ. |
66 |
33 |
22 |
|
св. 9 до 10 |
60 |
30 |
20 |
Таблица 5 - Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки)
|
Объемный расход газовой смеси на выходе генератора, л/мин |
Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола | ||
|
при времени подачи пробы газовой смеси на средство измерений до 5 с включ. |
при времени подачи пробы газовой смеси на средство измерений св. 5 до 10 с включ. |
при времени подачи пробы газовой смеси на средство измерений св. 10 до 15 с | |
|
от 6 до 7 включ. |
28 |
14 |
9 |
|
св. 7 до 8 включ. |
25 |
12 |
8 |
|
св. 8 до 9 включ. |
22 |
11 |
7 |
|
св. 9 до 10 |
20 |
10 |
6 |
Примечание - Объемный расход и время подачи пробы газовой смеси задаются
пользователем в зависимости от типа поверяемого средства измерений.
