Номер по Госреестру СИ: 60560-15
60560-15 Расходомеры многофазные
(Vx Spectra)
Назначение средства измерений:
Расходомеры многофазные Vx Spectra (далее - расходомеры) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, нефти и воды, а так же объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока, для измерения объемного расхода и объема природного и попутного нефтяного газа при добыче, подготовке и транспортировке газа, для измерений массового расхода и массы брутто и нетто нефти при ее подготовке и транспортировке.
Внешний вид.
Расходомеры многофазные
Рисунок № 1
Внешний вид.
Расходомеры многофазные
Рисунок № 2

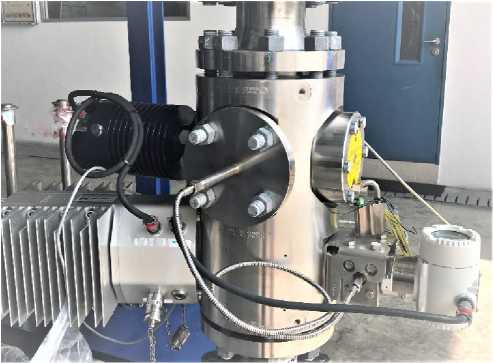

Внешний вид.
Расходомеры многофазные
Рисунок № 3
Внешний вид.
Расходомеры многофазные
Рисунок № 4
Внешний вид.
Расходомеры многофазные
Рисунок № 5
Внешний вид.
Расходомеры многофазные
Рисунок № 6
Внешний вид.
Расходомеры многофазные
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства - 20.04.2025
Номер записи -
ID в реестре СИ - 1231288
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Vx Spectra, Vx 19, Vx Spectra, 65, Vx Spectra, 40, Vx Spectra, 29, Vx Spectra, 19, Vx Spectra Снегирь, Vx 29R, Vx Spectra Снегирь, Vx 19R, Vx Spectra 88, Vx Spectra 65, Vx Spectra 40, Vx Spectra 29, Vx Spectra 19 мм, Vx Spectra 19, Vx Spectra, 88, 65, 40, 29, 19,
Производитель
Изготовитель - АО "ОЗНА-Измерительные системы"
Страна - РОССИЯ
Населенный пункт - г.Октябрьский
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 820
Выдано извещений - 5
Кол-во периодических поверок - 365
Кол-во средств измерений - 422
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1538 дн.
Приказы РСТ, где упоминается данный тип СИ
№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№534 от 2015.05.06 Об утверждении типа СИ (ГР 60513-15 - 24803-15)
№2568 от 2018.12.04 О переоформлении свидетельства об утверждении типа средства измерений 59612 "Установки измерительные "ОЗНА-Vx" и внесении изменений в описание типа
№2222 от 2020.12.23 О внесении изменений в описание типа на расходомеры многофазные Vx Spectra
№906 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№2861 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 61424-15, 70416-18
№901 от 2022.04.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2650 от 2022.10.20 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1560 от 2023.08.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Расходомеры многофазные (Vx Spectra)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60560-15 Расходомеры многофазные (Vx Spectra) АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
39734-13 Установки измерительные (ЦИКЛОН) Научно-производственное общество с ограниченной ответственностью «Новые технологии эксплуатации скважин» (ООО НПО «НТЭС») (РОССИЯ г. Бугульма, Республика Татарстан) |
|
60560-15 Расходомеры многофазные (Vx Spectra) АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
54152-13 Анализаторы жидкости люминесцентно-фотометрические ("Флюорат-02") Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
|
60560-15 Расходомеры многофазные (Vx Spectra) АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
57790-14 Газоанализаторы (СЕАН-Н) Общество с ограниченной ответственностью "Бюро аналитического приборостроения "Хромдет-Экология" (ООО "БАП "Хромдет-Экология") (РОССИЯ г. Москва) |
|
60560-15 Расходомеры многофазные (Vx Spectra) АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
8326-04 Преобразователи расхода турбинные (ТПР1…ТПР20, ТПР1В…ТПР20В) ОАО "Арзамасский приборостроительный завод" (РОССИЯ г.Арзамас) |
Все средства измерений ОАО "Арзамасский приборостроительный завод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64270-16 24.06.2026 |
Системы измерений количества нефти и газа, ОЗНА-ИС АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года. |
|
64582-16 11.07.2026 |
Комплексы измерительно-вычислительные, ОЗНА-ИВК АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
2 года |
|
38675-08 |
Установки автоматизированные измерительные, Спутник-ОЗНА-ВМ1 АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
60560-15 20.04.2025 |
Расходомеры многофазные, Vx Spectra АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
43673-10 22.04.2025 |
Установки измерительные комбинированные, ОЗНА-МАССОМЕР-К АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
4 года |
|
31455-06 28.06.2026 |
Установки трубопоршневые поверочные стационарные, ОЗНА-Прувер С-0,05 мод. 100, 280, 500, 1100 АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
2 года |
|
61425-15 13.08.2025 |
Установки измерительные, ОЗНА - СПЕКТР М АО "ОЗНА-Измерительные системы" (РОССИЯ г.Октябрьский) |
ОТ МП |
3 года |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Преобразователи расхода турбинные (ТПР1…ТПР20, ТПР1В…ТПР20В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ ШЛЮМБЕРЖЕ" (RA.RU.312181) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ ШЛЮМБЕРЖЕ" (RA.RU.312181) | 87 | 6 | 81 | 4 | 62 | 0 | 62 | |||
| АО "ОЗНА-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312447) | 444 | 6 | 160 | 284 | 1 | 211 | 137 | 74 | ||
| ОАО "Акционерная компания ОЗНА" (RA.RU.311454) | 118 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (74) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ОЗНА-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312447) | 169 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи расхода турбинные (ТПР1…ТПР20, ТПР1В…ТПР20В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Программное обеспечение (ПО) расходомеров состоит из двух основных частей: программного обеспечения DAFC (вычислительного компьютера) или SAFC (вычислительный компьютер, устанавливаемый в удаленной невзрывоопасной зоне) и программного обеспечения PC (обслуживающего компьютера).
Программное обеспечение DAFC или SAFC (метрологически значимое ПО).
Программное обеспечение DAFC или SAFC обеспечивает сбор данных от гамма-детектора и многопараметрического датчика, расчеты по математической модели расходомеров и ответы на запросы PC через коммуникационный протокол Modbus.
Обработанные данные о потоке обновляются каждые 10 секунд (предварительные данные поступают каждую секунду) и хранятся в DAFC или SAFC, готовые для считывания обслуживающим компьютером через Ethernet TCP/IP Modbus или RS485 Modbus.
К данным, которые могут быть получены через Modbus, относятся:
-
1) фазовые концентрации при рабочих условиях;
-
2) мгновенные и средние значения общего массового расхода, объемного и массового расходов воды, нефти и газа в рабочих и стандартных условиях;
-
3) мгновенные и средние значения отношения вода/жидкость (WLR), объемной доли газа в рабочих условиях (GVF), газового фактора (GOR), содержания воды и осажденных примесей (BSW);
-
4) накопленные значения массы и объема нефти, воды и газа. Программное обеспечение PC (метрологически незначимое ПО).
Обслуживающий компьютер соединен с DAFC или SAFC, что позволяет оператору получать данные от DAFC или SAFC. Обслуживающий компьютер выполняет следующие основные функции:
-
- обеспечивает пользователю интерфейс с расходомером в процессе настройки и рабочих измерений;
-
- связь по Modbus протоколу с многопараметрическим датчиком;
-
- поиск и представление измеренных и рассчитанных величин из DAFC ли SAFC;
-
- хранение базовых параметров и конфигурации;
-
- хранение данных;
-
- наглядное представление результатов мониторинга потока и анализа тенденций. Идентификационные данные ПО приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DAFC МК4 или SAFC МК4 |
|
Номер версии (идентификационный номер) |
Не ниже 4.5 |
|
Цифровой идентификатор ПО |
Не применяется |
Недопустимое влияние на метрологически значимое ПО расходомеров через каналы связи отсутствует. Программное обеспечение расходомеров не оказывает влияния на метрологические характеристики расходомеров.
Защита программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Знак утверждения типа
Знак утверждения типананосится на металлическую табличку, укрепленную на корпусе расходомера, методом лазерной маркировки или аппликацией, и/или типографским или иным способом на титульных листах руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Описание и работа Vx Spectra», «Процедура реперных измерений для пустой трубы Vx Spectra», «Процедура определения массовых коэффициентов затуханий Vx Spectra» документа УМ.00.00.00.001 РЭ «Расходомеры многофазные Vx Spectra. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков;
ПНСТ 360-2019 ГСИ. Измерения количества добываемых из недр нефти и нефтяного газа. Общие метрологические и технические требования;
ТУ 4213-010-64156863-2015 Расходомеры многофазные технологии Vx Spectra.
Технические условия;
Техническая документация фирмы «Schlumberger Oilfield (S) Pte Ltd», Сингапур.
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Принцип действия расходомеров основан на использовании комбинации трубы Вентури и гамма-измерителя фракций. При прохождении потока в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый и объемный расход потока, а гамма-измеритель фракций предоставляет данные о соотношении фракций нефти (или конденсата), газа и воды. Характерной особенностью данной модели расходомеров является анализ полного спектра излучения при определении фракционного состава. Общий вид расходомеров приведен на рисунке 1.
Расходомеры состоят из следующих основных элементов: труба Вентури, измерительный преобразователь давления, температуры и перепада давления, гамма-источник с защитой от несанкционированного доступа и гамма-детектор, вычислительный компьютер с защитой от несанкционированного доступа к данным и настройке оборудования. Опционально расходомеры могут быть оснащены измерителем солености, диэлектрической проницаемости и проводимости воды в многофазном потоке AquaWatcher.
Вычислительный компьютер расходомеров производит расчет расхода фаз смеси (нефти, газа и воды) на основе специально разработанной комплексной (гидродинамической, термодинамической и ядерной) физической модели, учитывающей особенности многофазного потока, включая присущую ему нестабильность.
Для регистрации накопленных за определенный интервал времени значений массы сырой нефти, нефти и воды, а также объема газа расходомеры имеют функцию измерения интервалов времени.
Заводской номер расходомера указывается в паспорте типографским способом и на маркировочной табличке методом лазерной маркировки или аппликацией. Формат нанесения заводского номера - буквенно-числовой. Маркировочная табличка закрепляется на наружной поверхности расходомера.
а)
б)
в)

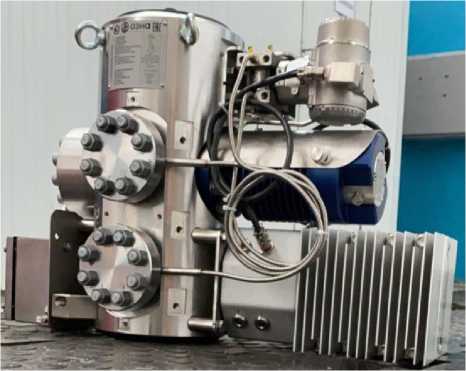

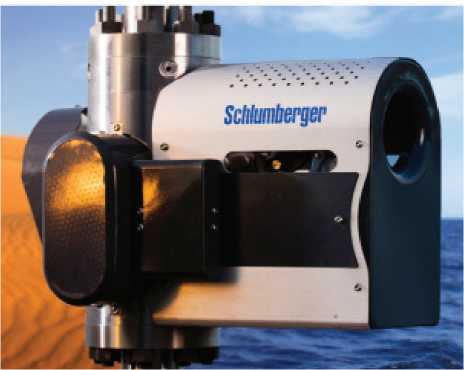

Рисунок 1 - Общий вид расходомеров а, б) Vx Spectra и в) Vx Spectra Снегирь
Корпус радиоактивного источника и гамма-детектора с целью защиты от несанкционированного доступа, дополнительно оснащены противовзломными устройствами с замком (рисунок 2).
Для предотвращения и выявления несанкционированного доступа применяются пломбы на основе краски или индикаторные пломбировочные наклейки на метрологически значимых элементах расходомера или на элементах, предотвращающих доступ к контрольноизмерительным приборам. Как правило, пломбы красного или желтого цвета.

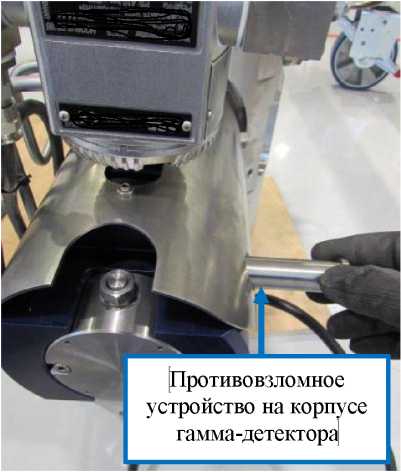

Противовзломное устройство на корпусе гамма-детектора
Рисунок 2 - Расположение противовзломных устройств в моделях Vx Spectra
f ) г-ЗЕ** 5 NO ВЕ DISASSEMBLED ~—у"”' ■■■ ftCTiviTYie i
1 ) ''У1 "I Л
У

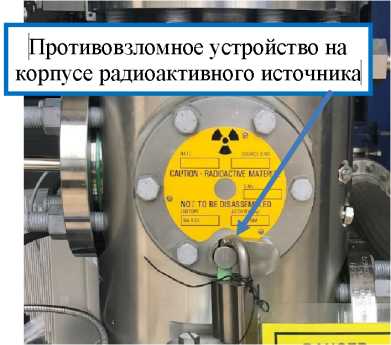

Противовзломное устройство на корпусе радиоактивного источника

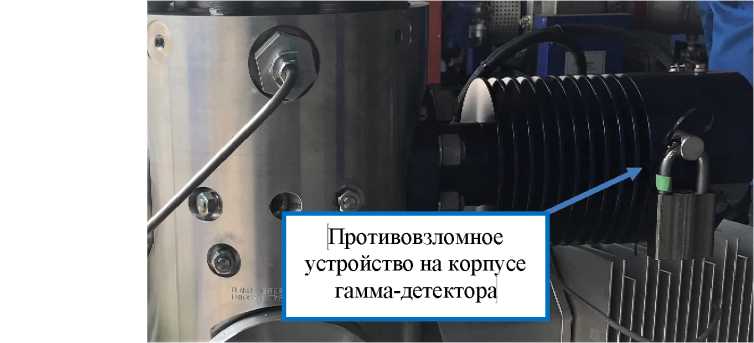

Противовзломное устройство на корпусе гамма-детектора
ПОГ ТО BE DISASSEMTEO

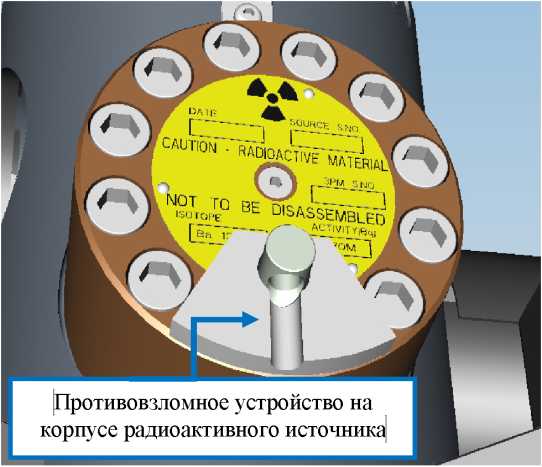

Противовзломное устройство на корпусе радиоактивного источника
Рисунок 3 - Расположение противовзломных устройств в моделях Vx Spectra Снегирь
Комплектность поставки расходомера соответствует таблице 4.
Т а б л и ц а 4 - Комплектность поставки расходомера.
|
Наименование |
Обозначение |
|
Расходомер |
- |
|
Источник гамма - излучения |
- |
|
Программное обеспечение |
- |
|
Расходомеры многофазные Vx Spectra. Руководство по эксплуатации. |
УМ.00.00.00.001 РЭ |
|
Паспорт |
- |
Основные метрологические характеристики расходомеров приведены в таблице 2. Основные технические характеристики расходомеров и параметры измеряемой среды приведены в таблице 3.
Т а б л и ц а 2 - Метрологические характеристики расходомеров.
|
Наименование характеристики |
Значение |
|
Массовый расход жидкости в составе многофазного потока, т/ч*, не более |
662,4 |
|
Объемный расход газа в рабочих условиях в составе многофазного потока, м3/ч*, не более |
2950,00 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти (жидкости в составе многофазного потока), % |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода газа, приведенного к стандартным условиям, в составе многофазного потока, %: |
±5,0 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти без учета воды и попутного нефтяного газа, пределы допускаемой относительной погрешности измерений массы нетто нефти, % при содержании объемной доли воды в сырой нефти:
|
± 6,0 ± 15,0 не нормируется |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода газожидкостной смеси, % |
±1,0 |
|
Пределы абсолютной погрешности измерений объемной доли воды, %, в диапазоне содержания объемной доли газа от 0 до 100 % |
±1,0 |
|
Примечание: *приведено максимальное для всей линейки расходомеров значение измерений. За более подробной информацией следует обращаться в службу поддержки производителя. | |
Т а б л и ц а 3. Основные технические характеристики расходомеров и параметры измеряемой
среды
|
Наименование характеристики |
Значение | |
|
Рабочая среда |
Нефтегазоводяная или газоконденсатная смесь, нефть, сырая нефть, попутный газ, природный газ | |
|
Модификация |
Vx Spectra |
Vx Spectra Снегирь |
|
Типоразмеры |
Vx 19; Vx 29; Vx 40; Vx 65; Vx 88 |
Vx 19R, Vx 29R, Vx 40R, Vx 65R; Vx 88R |
|
Объемное содержание воды в потоке (WLR), %: |
от 0 до 100 включ. | |
|
Объемное содержание свободного газа в потоке (GVF), %: |
от 0 до 100 включ. | |
|
Давление рабочей среды, МПа, не более |
34,5 |
6,3 |
|
Температура рабочей среды, °С |
от -46 до +121 |
от -40 до +90 |
|
Температура окружающей среды, °С |
от -40 до +85 |
от -40 до +45 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Вязкость дегазированной жидкой фазы, мПа^с |
от 0,1 до 30000 1’ 2) от 0,1 до 30000 1’ 2) |
|
Потребляемая мощность, Вт |
30 |
|
Напряжение питания постоянного тока, В |
24 |
|
Средняя наработка на отказ, ч |
131400 |
|
Срок службы, лет, не менее |
35 3) |
|
Примечания:
| |
