МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ2861
14 декабря 2021 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
А.П.Шалаев
г \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ 3! I
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2861
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1. |
Анализаторы жидкости комбинированные |
М200 |
70416-18 |
Корпорация «Mettler-Toledo AG», Швейцария |
ГОСТ Р 8.722-2010; ГОСТ Р 8.857-2013; Р 50.2.0452005; ГОСТ 8.6392014 |
МП 2450 0008-2021 |
31.05.2021 |
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»), г. Москва |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург | |||
2. |
Установки измерительные |
«ОЗНА-Vx» |
376 |
61424-15 |
Акционерное общество «ОЗНА -Измерительные системы» (АО «ОЗНА - Измерительные системы»), г. Октябрьский, Республика Башкортостан |
УМШ.00.00. 00.000И1 |
МП 1342-92021 |
19.08.2021 |
Акционерное общество «ОЗНА - Измерительные системы» (АО «ОЗНА - Измерительные системы»), г. Октябрьский, Республика Башкортостан |
ВНИИР-филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «14» декабря 2021 г. № 2861
Лист № 1 Регистрационный № 61424-15 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные «ОЗНА - Vx»
Назначение средства измерений
Установки измерительные «ОЗНА-Vx» (далее - установки) предназначены для непрерывных автоматизированных измерений массового расхода и массы скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, массы нетто нефти, а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока, для измерений объемного расхода и объема природного и попутного нефтяного газа при добыче, подготовке и транспортировке газа с применением расходомеров многофазных Vx Spectra, расходомеров многофазных Vx 88 и расходомеров многофазных Vx (далее - расходомеры Vx).
Описание средства измеренийВ установке используется бессепарационный прямой метод динамических измерений, основанный на использовании комбинации трубы Вентури и гамма-измерителя фракций, в спектре излучения которого используются два характерных энергетических пика. При прохождении потока в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый и объемный расход потока, а гамма-измеритель фракций предоставляет данные о соотношении фракций нефти, газа и воды. Для измерения абсолютного и дифференциального давлений, а также температуры потока, используются датчики с цифровым выходом. Вычислительное устройство расходомеров Vx производит расчет расхода фракций смеси - нефти, газа и воды на основе специально разработанной комплексной (гидродинамической, термодинамической и ядерной) физической модели, учитывающей особенности многофазного потока, включая присущую ему нестабильность.
Для учета неоднородности потока нефтегазоводяной смеси по времени и по сечению, расходомер Vx производит измерения параметров потока с частотой 45 Гц. Результаты, накопленные в течение 1 с, в дальнейшем подвергаются статистической обработке. Результаты измерений расходов фаз потока и его фракций сохраняются в памяти управляющего компьютера.
Для регистрации накопленных за определенный интервал времени значений массы скважинной жидкости, нефти и воды, а также объема газа расходомер Vx имеет функцию измерения интервалов времени.
Установки включают в себя блок(и) технологический(ие) (далее - БТ) и блок(и) аппара-турный(ые) (далее - БА). Также установки могут иметь в своем составе отдельный блок переключения скважин (далее БПС). БТ, БА и БПС выполняются в виде блок-боксов, которые могут быть изготовлены на одном или раздельных рамных основаниях. Установка может быть выполнена в виде одного блока путем размещения оборудования БА в БТ во взрывозащищенных оболочках.
Установки могут изготавливаться как в стационарном, так и в мобильном варианте исполнения.
Основными элементами БТ является измерительная линия и распределительный модуль. В состав измерительной линии входит один или несколько расходомеров Vx в зависимости от назначения и условий применения установок. Распределительный модуль обеспечивает автоматическое поочередное подключение скважин к измерительной линии посредством системы трехходовых кранов или переключателя скважин многоходового (ПСМ), приводимого в действие гидравлическим приводом. При этом продукция остальных скважин направляется в общий трубопровод. Распределительный модуль также оснащен байпасной линией для неавтоматизированного подключения скважин к измерительной линии при помощи задвижек.
Вариант исполнения установки выбирается на этапе анализа условий измерений в зависимости от ожидаемых величин расхода и свойств нефтегазоводяной смеси, а также выходных параметров установки.
В состав БТ могут входить:
-
- расходомеры многофазные Vx (зарегистрированы в Госреестре СИ под № 42779-09);
-
- расходомеры многофазные Vx 88 (зарегистрированы в Госреестре СИ под № 48745-11);
-
- расходомеры многофазные Vx Spectra (зарегистрированы в Госреестре СИ под № 60560-15);
-
- вспомогательные средства измерений (измерительные преобразователи давления и температуры, манометры и термометры показывающие);
-
- переключатель(и) скважин ПСМ или БПС;
-
- привод(ы) гидравлический(ие) ГП-1М;
-
- линия байпасная;
-
- коллектор общий;
-
- входные и выходные линии для последовательного подключения эталонов;
-
- дренажная линия;
-
- фильтр;
-
- клапан обратный;
-
- система жизнеобеспечения (отопление, освещение и вентиляция);
-
- система определения загазованности и оповещения;
-
- система пожарной сигнализации;
-
- система охранной сигнализации.
БА осуществляет сбор, обработку, регистрацию, отображение, хранение полученных результатов измерений в архиве и их передачу в АСУТП верхнего уровня, а также управляет контрольно-измерительными приборами, автоматикой, системой жизнеобеспечения, охранной и пожарной сигнализацией.
В состав БА входят:
-
- шкаф силовой;
-
- шкаф(ы) вспомогательный(ые);
-
- блок измерений и обработки информации;
-
- система жизнеобеспечения (отопление, освещение и вентиляция);
-
- система пожарной сигнализации;
-
- система охранной сигнализации.
Номенклатура контроллеров, применяемых в установках, приведена в таблице 1.
Т а б л и ц а 1 - Номенклатура применяемых контроллеров
Наименование, тип |
Регистрационный номер в Госреестре СИ |
Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575 |
69436-17 |
Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator |
65466-16 |
Системы управления модульные B&R Х20 |
57232-14 |
Контроллеры программируемые SIMATIC S7-300 |
15772-11 |
Модули измерительные контроллеров программируемых SIMATIC S7-1500 |
60314-15 |
Контроллеры измерительные ControlWave Micro |
63215-16 |
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-1.jpg)

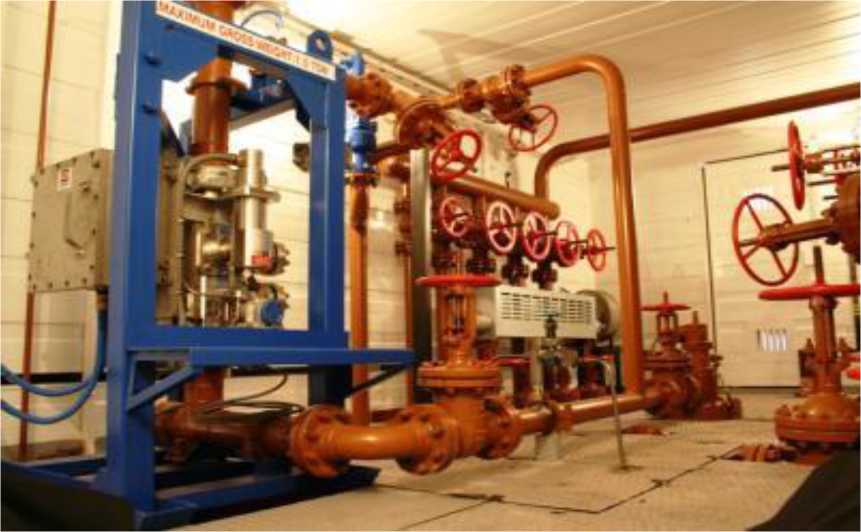

Рисунок 1 - Общий вид установки
Заводской номер установки указывается на металлической табличке, закрепленной на наружной поверхности БА и БТ.
Программное обеспечениеКомплекс программного обеспечения (далее - ПО) установок реализовано в блоках измерения и обработки информации (далее - БИОИ), выполненных на базе программируемых логических контроллеров (далее - ПЛК).
Комплекс ПО состоит из следующих компонентов:
-
- ПО ПЛК БИОИ - программа, исполняемая во встроенной операционной системе ПЛК БИОИ. Обеспечивает обработку входных сигналов и управление КИПиА установок, а также визуализацию и хранение измеряемых параметров в энергонезависимой памяти;
-
- ПО панели оператора - программа, исполняемая во встроенной операционной системе операторской панели БИОИ. Обеспечивает просмотр и изменение параметров, настроек и прочей информации ПО ПЛК БИОИ, подачу управляющих команд ПЛК.
Комплекс ПО выполняет функции:
- обеспечение периодических измерений нескольких скважин, подключенных к установкам;
- обеспечение управления процессом измерений при помощи команд, подаваемых локально с панели оператора, или дистанционно - с верхнего уровня АСУТП эксплуатирующего предприятия;
-
- обеспечение сбора и обработки данных от всех средств измерений, КИПиА, входящих в состав установок;
-
- обеспечение отображения информации о ходе процесса измерений, о результатах измерений на экране панели оператора;
-
- обеспечение хранения результатов измерений в энергонезависимой памяти контроллера в течение одного месяца;
-
- обеспечение безопасности технологического процесса и помещений установок путем контроля показаний датчиков пожарной сигнализации, загазованности, несанкционированного доступа к помещениям и др.;
-
- отработка алгоритмов аварийных блокировок, звукового и светового оповещения при возникновении пожароопасной, взрывоопасной и других аварийных ситуациях;
-
- обеспечение процессов пуско-наладки установок, диагностики и ремонта интегрированных в установки средств измерений, соединительных коммуникаций, и других элементов КИПиА. Идентификационные данные ПО установок приведены в таблице 2.
Т а б л и ц а 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SP32.Vx.001 |
Номер версии (идентификационный номер) ПО |
01.ХХХХХХ* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
yyyy*.0024 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Примечание: хххххх*- номер подверсии из шести десятичных цифр - идентификатор для поиска исходных текстов сборки в автоматизированной системе контроля версий Subversion, используемой производителем, может быть любым; yyyy*- служебный идентификатор ПО из четырех шестнадцатеричных цифр, расположен перед контрольной суммой, может быть любым. |
Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»
Метрологические и технические характеристикиМетрологические и технические характеристики установок приведены в таблицах 3, 4, 5.
Т а б л и ц а 3 - Метрологические характеристики установок при применении различных модификаций расходомеров Vx
Наименование характеристики |
Значение | ||
Расходомеры многофазные Vx Spectra | |||
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, % |
± 2,5 | ||
Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси, % |
± 5,0 | ||
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
при содержании объемной доли воды в скважинной жидкости:
|
± 6,0 ± 15,0 не нормируется | |
Пределы допускаемой относительной погрешности измерений массы и массового расхода газожидкостной смеси, % |
± 1,0 | ||
Пределы абсолютной погрешности измерений объемной доли воды, %, в диапазоне содержания объемной доли газа от 0 до 100 % |
± 1,0 | ||
Расходомеры многофазные Vx и расходомеры многофазные Vx88 | |||
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости, % |
± 2,5 | ||
Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, % |
± 5,0 | ||
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, массы нетто нефти, % |
при содержании объемной доли воды в скважинной жидкости:
|
± 6,0 ± 15,0 не нормируется |
Т а б л и ц а 4 - Технические характеристики установок при применении различных модификаций расходомеров Vx
Характеристики |
Модификация расходомеров Vx | ||||
Vx Spectra: Vx19; Vx29; Vx40; Vx65; Vx88 |
Vx Spectra Снегирь: Vx19R; Vx29R; Vx40R |
Phase Watcher Vx | |||
Vx29 |
Vx52 |
Vx88 | |||
Рабочая среда |
нефтегазоводяная смесь | ||||
Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/ч1) |
от 0,042 до 662,4 |
- |
- |
- | |
Диапазон измерений объемного расхода газа в рабочих условиях в составе нефтегазоводяной смеси, м3/ч1) |
от 0,42 до 2950,00 |
- |
- |
- | |
Максимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м3/ч (перепад давления 0,5 МПа) |
- |
- |
82 |
254 |
730 |
Минимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м3/ч (перепад давления 0,005 МПа) |
- |
- |
6 |
18 |
70 |
Максимальный объемный расход газа при рабочих условиях, м3/ч |
- |
- |
500 |
1500 |
4400 |
Давление рабочей среды, МПа, не более2) |
34,5 |
6,3 |
34,5 | ||
Температура рабочей среды, °С |
от -46 до +121 |
от -5 до +90 |
от -20 до +150 | ||
Температура окружающей среды, °С |
от -40 до +85 |
от -40 до +45 |
от -20 до +85 | ||
Вязкость дегазированной жидкой фазы, мПа^с |
от 0,1 до 30 0003, 4) |
от 0,1 до 1000 |
от 0,1 до 3 0 0 003, 4) | ||
Объемное содержание воды в нефтегазоводяной смеси, % |
от 0 до 100 включ. | ||||
Объемное содержание свободного газа в нефтегазоводяной смеси, % |
от 0 до 100 включ. |
Примечание:
-
1) указан общий для всей линейки расходомеров Vx диапазон измерений. Подробная информация приведена в руководстве по экспликации расходомеров Vx.
-
2) подробная информация приведена в паспорте на установку.
-
3) рекомендуемый диапазон вязкости жидкости в рабочих условиях не более 2000 мПа^с
-
4) возможно измерение жидкости более высокой вязкости, при условии проведения специальной калибровки.
Т а б л и ц а 5 - Технические характеристики установок
Наименование характеристики |
Значение |
Род тока |
Переменный |
Напряжение питания, В |
380/220 |
Допустимое отклонение от номинального напряжения, % |
от минус 15 до плюс 10 |
Частота, Гц |
50 ± 0,4 |
Потребляемая мощность, кВ^А, не более |
20 |
Средняя наработка на отказ, ч, не более |
131400 |
Срок службы, лет, не менее |
20 |
наносится на металлические таблички, укрепленные на БТ и БА-боксах, методом лазерной маркировки или аппликацией, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта.
Комплектность средства измеренийКомплектность установок приведена в таблице 6
Т а б л и ц а 6 - Комплектность установки
Наименование |
Кол-во |
Примечание |
Установка измерительная «ОЗНА-Vx» |
1 |
В соответствии с заказом |
в том числе*: |
- | |
- блок технологический |
- | |
| ||
Комплект запасных частей, инструментов и принадлежностей (далее - ЗИП) |
1 |
Согласно ведомости ЗИП |
Комплект эксплуатационных документов (РЭ, |
1 |
Согласно ведомости эксплуатацион- |
ПС, МП) |
ных документов | |
Комплект монтажных частей (далее - КМЧ) |
1 |
Согласно ведомости КМЧ |
* Обозначение установки и блоков, входящих в ее состав, выбирается исходя из конфигурации установки, определяемой заказом |
приведены в документе «ГСИ. Масса скважинной жидкости, объем попутного нефтяного газа. Методика измерений с применением установок измерительных «ОЗНА-Vx» АО «ОЗНА-Измерительные системы». Свидетельство об аттестации № 01.00257 - 2013/10809-21 от 09.08.2021 г. выдано ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева».
Нормативные и технические документы, устанавливающие требования к установкам измерительным «ОЗНА-Vx»ПНСТ 360-2019 Предварительный национальный стандарт Российской Федерации. ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования.
ГОСТ 8.637- 2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков.
ТУ 3667-094-00135786-2009 Установки измерительные «ОЗНА-Vx». Технические условия
Изготовитель
Акционерное общество «ОЗНА - Измерительные системы» (АО «ОЗНА - Измерительные системы»)
ИНН 0265037983
Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, 60
Тел./факс: (34767) 9-50-10
Е-mail: ms@ozna.ru
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Регистрационный номер в реестре аккредитованных лиц ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310592.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» декабря 2021 г. № 2861
Лист № 1 Регистрационный № 70416-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости комбинированные M200
Назначение средства измеренийАнализаторы жидкости комбинированные М200 предназначены для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) жидких сред, массовой концентрации растворенного кислорода в жидких средах с одновременным измерением температуры (Т).
Описание средства измеренийПринцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.
Принцип действия канала измерений pH основан на измерении ЭДС электродной системы, образуемой pH-электродами.
Принцип действия канала измерений ОВП основан на измерении ЭДС электродной системы, образуемой растворозаземляющим контактом solution ground и электродом сравнения (только для датчиков рН).
Принцип действия канала измерений удельной электрической проводимости жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия каналов измерений массовой концентрации растворенного кислорода основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).
Анализаторы выпускаются в одноканальной и двухканальной модификациях состоят из микропроцессорного блока и соответствующих первичных преобразователей (далее - электро-дов/датчиков). Анализаторы М200 позволяют проводить измерение рН и ОВП или удельной электрической проводимости или концентрации растворенного кислорода (для двухканальной модификации - два параметра в любых сочетаниях) и температуры. Количество одновременно измеряемых параметров - до двух для одноканальной модификации и до четырех для двухканальной. В приборе предусмотрена температурная компенсация результатов измерений. К прибору можно подключать только цифровые датчики с маркировкой ISM.
Анализаторы имеют до четырех свободно программируемых аналоговых токовых выходов (0)4.. .20 мА для передачи измеренных значений на соответствующие регистрирующие устройства. Анализаторы поставляются в исполнениях 1/2DIN для настенного, панельного и трубного монтажа и 1/4DIN для панельного монтажа. Класс промышленной защиты IP65.
Заводской номер в виде цифрового обозначения отображается в соответствующем меню программного обеспечения анализатора.
Общий вид анализаторов жидкости комбинированных M200 представлен на рисунках 1а, 1б. Общий вид первичных преобразователей представлен на рисунках 2 - 12 (цвет и форма первичного преобразователя может отличаться от представленного на рисунке).
Пломбирование анализаторов не предусмотрено.
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-2.jpg)
Рисунок 1б - Общий вид анализаторов жидкости комбинированных для настенного или трубного монтажа

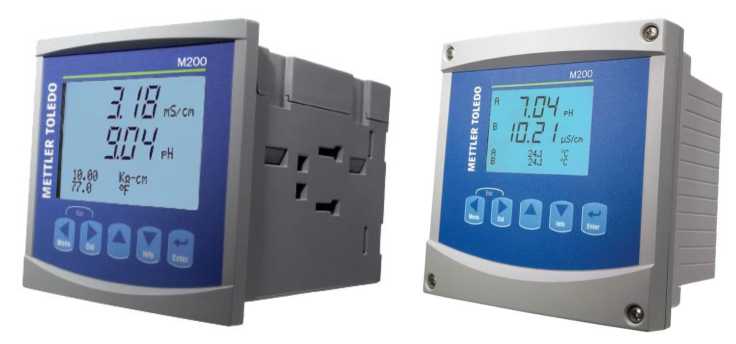

Рисунок 1а - Общий вид анализаторов жидкости комбинированных для панельного монтажа
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-3.jpg)

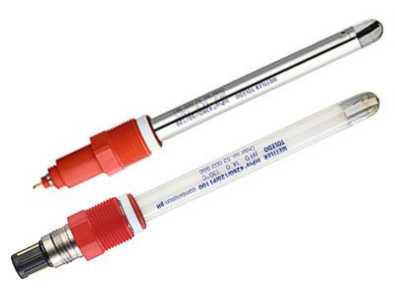

Рисунок 2. Общий вид первичных преобразователей для измерений рН/ОВП InPro325xi
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-4.jpg)

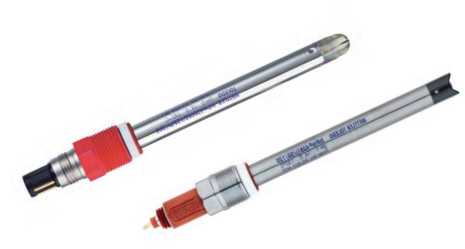

Рисунок 3. Общий вид первичных преобразователей для измерений рН/ОВП InPro426xi
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-5.jpg)

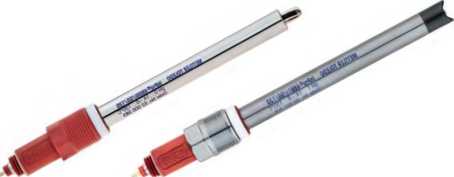

Рисунок 4. Общий вид первичных преобразователей для измерений рН/ОВП InPro480xi
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-6.jpg)
Рисунок 5. Общий вид первичных преобразователей для измерений рН/ОВП InPro310 xi
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-7.jpg)

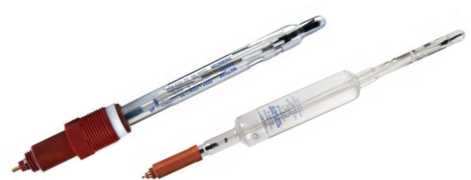

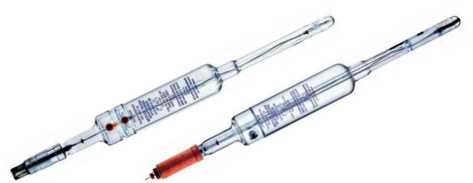

Рисунок 6. Общий вид первичных преобразователей для измерений рН/ОВП InPro200xi
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-8.jpg)

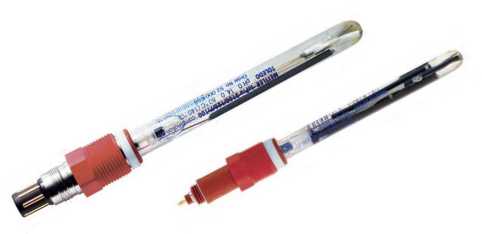

Рисунок 7. Общий вид первичных преобразователей для измерений рН/ОВП pHUre
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-9.jpg)
Рисунок 8. Общий вид первичных преобразователей для измерений рН/ОВП pH31, pH32, pH33, pH34, ORP41
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-10.jpg)
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-11.jpg)

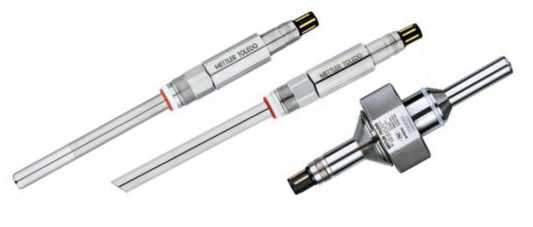

Рисунок 9. Общий вид первичных преобразователей для измерений массовой концентрации растворенного кислорода
InPro68xx(G)i
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-12.jpg)

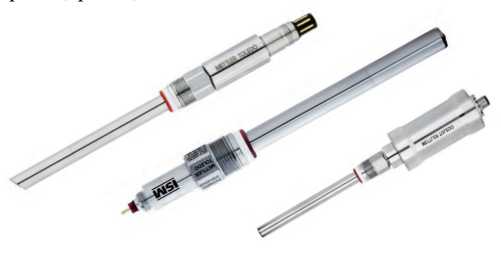

Рисунок 10. Общий вид первичных преобразователей для измерений массовой концентрации растворенного кислорода
InPro69xx(G)i
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-13.jpg)

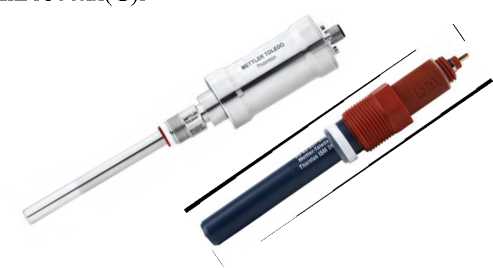

Рисунок 11. Общий вид первичных преобразователей для измерений массовой концентрации растворенного кислорода DO 21
![Приказ Росстандарта №2861 от 14.12.2021, https://oei-analitika.ru](../kurilka/orders_html/1640718783830_files/1640718783830-14.jpg)

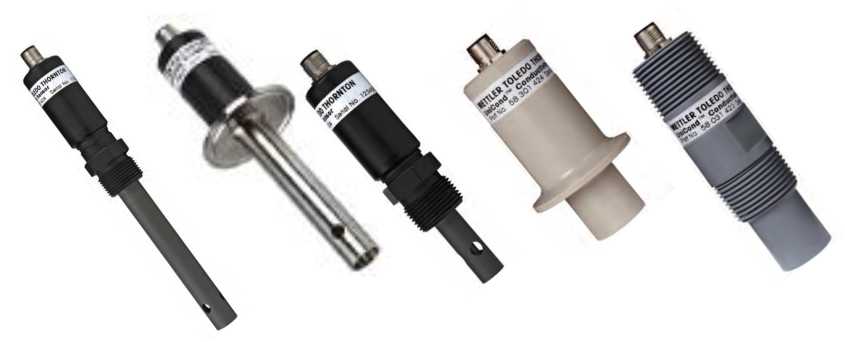

Рисунок 12. Общий вид первичных преобразователей для измерений УЭП UniCond2e, Cond 2e
71, 72, 73; 1пРго71хх1, UniCond4e, Cond 4e 77
Анализатор жидкости имеет встроенное и автономное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму. Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение | |
Вторичный преобразователь |
Датчик | |
Идентификационное наименование ПО |
SW |
ISM |
Номер версии (идентификационный номер) ПО |
Выше 1.0.05 |
Выше 3.0 |
Цифровой идентификатор ПО |
38A36A7G307C4D4C K6N59254216844S89A SW.bin MD5 |
8F260UY10F845F4L R6P268900267SPX1E ISM.bin MD5 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон показаний: | |
- pH |
от -2 до 16 |
- ОВП, мВ |
от -1500 до 1500 |
- УЭП: | |
-- c 2-электродным датчиком, мСм/см |
от 0,1 до 40000 |
-- с 4-электродным датчиком, мСм/см |
от 0,01 до 650 |
- массовая концентрация растворенного кис- | |
лорода, ppm (мг/л) |
от 0,00 до 50,00 |
- Т, °С: | |
-- с датчиком рН/ОВП |
от -30 до 130 |
-- с датчиком УЭП |
от -40 до 200 |
-- с датчиком растворенного кислорода |
от -10 до 80 |
Диапазон измерений: | |
- pH |
от 1 до 14 |
- ОВП, мВ |
от -1500 до 1500 |
- УЭП, мкСм/см: -- с 2-электродным датчиком: | |
--- с константой ячейки 0,1 см-1 |
от 0,01 до 50000 |
--- с константой ячейки 0,01 см-1 |
от 0,001 до 500 |
-- с 4-электродным датчиком |
от 20 до 500000 |
- массовая концентрация растворённого кис- | |
лорода, мкг/л |
от 0 до 20000 |
- T, °C: |
от -5 до 90 |
Пределы допускаемой абсолютной погрешности комплекта при измерении: | |
- pH |
±0,05 |
- T, °C |
±0,3 |
Пределы допускаемой относительной по- | |
грешности комплекта при измерении УЭП |
±5 |
жидких сред, % |
Продолжение таблицы 2
1 |
2 |
Пределы допускаемой приведенной погрешности комплекта при измерении массовой концентрации растворённого кислорода, % |
±2 |
Пределы допускаемой абсолютной погрешности измерений окислительновосстановительного потенциала (ОВП), мВ |
±6 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Электропитание: - напряжение, В |
от 100 до 240 |
- частота, Гц |
от 50 до 60 |
- потребляемая мощность, В^А, не более |
10 |
Габаритные размеры преобразователя, мм, не более: длинах ширинах высота |
150х116х150 |
- 1/2DIN - 1/4DIN |
102х140х102 |
Масса преобразователя, кг, не более - 1/2DIN |
1 |
- 1/4DIN |
0,7 |
Габаритные размеры первичных преобразователей, мм, не более: - длина |
800 |
- диаметр |
100 |
Масса первичных преобразователей, кг, не более |
1,0 |
Условия эксплуатации: - температура анализируемой среды, °С |
от -20 до 150 |
- температура окружающей среды, °С |
от -10 до 50 |
- относительная влажность воздуха, % |
0 до 95 (без конденсации) |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
7000 |
наносится на анализаторы в виде клеевой этикетки на внутренней стороне корпуса и на титульных листах Руководств по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор (блок микропроцессорный) |
М200 |
1 шт. |
Первичные преобразователи* |
1 компл. | |
Набор комплектующих** |
1 компл. | |
Руководство по эксплуатации |
1 экз. |
Продолжение таблицы 4.____________________________________________________________
* - Электроды и датчики из нижеперечисленных:
-
- первичные преобразователи pH: InPro325xi, InPro426xi, InPro480xi, InPro310xi, InPro 200xi, pHUre, pH31, pH32, pH33, pH34, ORP41;
-
- первичные преобразователи УЭП 2-хэлектродные: UniCond2e, Cond 2e 71, 72, 73;
-
- первичные преобразователи УЭП 4-хэлектродные InPro71ххi, UniCond4e, Cond 4e 77;
-
- датчики растворенного кислорода амперометрические InPro68xx(G)i, InPro69xx(G)i, DO 21. **- Соединительные кабели для электродов и датчиков
Дополнительная комплектация по требованию заказчика:
-
1. Монтажные корпуса.
-
2. Комплекты запасных мембран.
-
3. Устройства для тестирования анализатора.
-
4. Устройства для тестирования электродов и датчиков.
-
5. Внутренние электролиты и чистящие растворы.
-
6. Градуировочные растворы pH с номинальными значениями (2,00; 4,01; 7,00; 9,21; 10,00; 11,00);
-
7. Градуировочные растворы УЭП (12,88 мСм/см; 1413 мкСм/см; 84 мкСм/см).
приведены в разделе 8 «Конфигурация» документа "Анализаторы жидкости комбинированные М200. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости комбинированным М200Постановление Правительства РФ от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утверждена Приказом Росстандарта № 2771 от 27.12.2018 г.
ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ИзготовительКорпорация "Mettler-Toledo AG", Швейцария,
Завод-изготовитель «Mettler-Toledo Instruments (Shanghai) Co., Ltd.», Китай
Адрес: 589 Gui Ping Road, Cao He Jing 200233 Shanghai, Peoples Republic of China
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева», Санкт-Петербург,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, уникальный номер записи в реестре аккредитованных лиц RA.RU.311541
