№631 от 29.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 240322
ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, влияющем на его МХ Трансформаторы тока SAS
Приказы по основной деятельности по агентству Вн. Приказ № 631 от 29.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
29 апреля 2021 г.
№ 631_______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа возложить
на заместителя Руководо^етЫп^^ДШдШВДуЖедаВйгоэИ!0 техническому регулированию и метро л о гр
И С электронного документооборота
Федерального агенпстба по техническому регулированию и метрологии
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374
Заместитель Руководителя
Кому выдан: Кулешов Алексей Владимирович
i i.В .Кулешов
Действителен: с 15.09.2020 до 15.09.2021
\___________________________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» апреля 2021 г. №631
Лист № 1
Всего листов 4
Регистрационный № 74177-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока SAS
Назначение средства измеренийТрансформаторы тока SAS (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока от 0,66 до 750 кВ частотой 50 или 60 Гц.
Описание средства измеренийПринцип действия трансформаторов тока основан на явлении электромагнитной индукции. По конструкции представляют собой трансформаторы опорного типа с верхним расположением обмоток в металлическом корпусе, с одной или двумя вторичными измерительными и от двух до шести вторичными защитными обмотками.
Измерительные обмотки предназначены для электропитания измерительных приборов, приборов контроля и учета, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.
В качестве изолирующей среды во внутренних полостях трансформаторов тока используется электротехнический газ (элегаз, смесь элегаза и азота).
Изменение количества витков первичной обмотки производится с помощью специальных металлических перемычек.
Трансформаторы тока изготавливаются в следующих модификациях: SAS 123, SAS 170, SAS 245, SAS 362, SAS 550, SAS 800, отличающихся номинальными напряжениями, конструкцией, габаритными размерами и массой.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

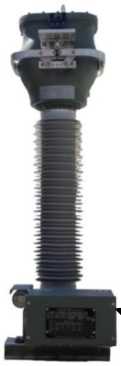

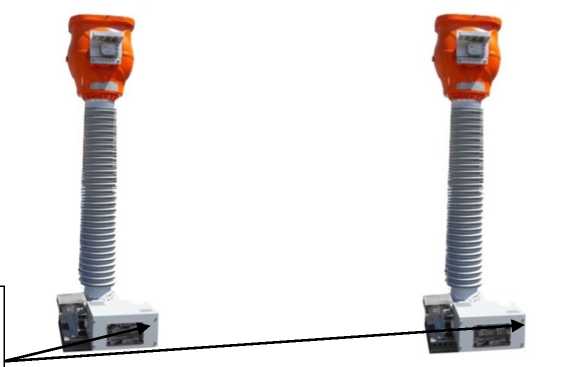

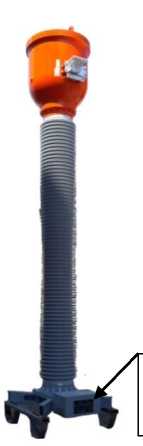

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки.
Возможно дополнительное опломбирование обмоток измерения и учета, расположенных в клеммной коробке. Нанесение знака поверки на трансформаторы тока не предусмотрено.
SAS 123
Место
ки
пломбиров-
Место пломбировки
Место пломбировки
SAS 362
Рисунок 1
SAS 170
SAS 245
SAS 800
SAS 550
- Общий вид трансформаторов тока и схема пломбирования от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
SAS 123 |
SAS 170 |
SAS 245 |
SAS 362 |
SAS 550 |
SAS 800 | |
|
Номинальное напряжение, кВ |
110 |
150 |
220 |
330 |
500 |
750 |
|
Наибольшее рабочее напряжение, кВ |
126 |
172 |
252 |
363 |
525; 550 |
787 |
|
Номинальный первичный ток, А1) |
от 5 до 10000 | |||||
|
Номинальный вторичный ток, А |
1; 2; 5 | |||||
|
Номинальная частота, Гц |
50; 60 | |||||
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: | ||||||
|
Наименование характеристики |
Значение | |||||
|
SAS 123 |
SAS 170 |
SAS 245 |
SAS 362 |
SAS 550 |
SAS 800 | |
|
- для измерений и учета - для защиты |
0,1; 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р | |||||
|
Классы точности вторичных обмоток по ГОСТ Р МЭК 61869-2-2015:
|
0,1; 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р; 10Р; 5PR; 10PR; TPX; TPY; TPZ | |||||
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф = 0,8 для обмоток классов точности по ГОСТ 7746-2015, В^А:
|
от 1 до 100 от 1 до 200 | |||||
|
Номинальная вторичная нагрузка, с коэффициентом мощности cos ф = 1 для обмоток классов точности по ГОСТ Р МЭК 61689-2-2015, В^А:
|
от 1 до 5 не включ. от 1 до 5 не включ. | |||||
|
Номинальная вторичная нагрузка, с коэффициентом мощности cos ф = 0,8 для обмоток классов точности по ГОСТ Р МЭК 61689-2-2015, В^А:
|
от 5 до 100 от 5 до 200 | |||||
|
Номинальный коэффициент безопасности приборов, вторичных обмоток для измерений классов точности по ГОСТ 7746-2015 |
от 5 до 20 | |||||
|
Нормированный коэффициент безопасности приборов, вторичных обмоток для измерений классов точности по ГОСТ Р МЭК 61689-2-2015 |
от 5 до 10 | |||||
|
Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746-2015 |
от 5 до 40 | |||||
|
Нормированная предельная кратность вторичных обмоток для защиты с классами точности 5P, 10P, 5PR, 10PR по ГОСТ Р МЭК 61869-2-2015 |
от 5 до 30 | |||||
С _ р . т2 j2hom nb *2ном где - номинальное значение резистивной нагрузки по ГОСТ Р МЭК 61689-2-2015, Ом; Дном - номинальный вторичный ток, А. | ||||||
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
SAS 123 |
SAS 170 |
SAS 245 |
SAS 362 |
SAS 550 |
SAS 800 | |
|
Масса, кг |
от 260 до 4000 | |||||
|
Габаритные размеры, мм, не более: | ||||||
|
- длина |
3000 |
5100 |
5100 |
5500 |
5500 |
9700 |
|
- ширина |
900 |
1400 |
1400 |
1500 |
1500 |
1990 |
|
- высота |
1200 |
1100 |
1100 |
1200 |
1200 |
1700 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, У3, УХЛ1 | |||||
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
SAS 123, SAS 170, SAS 245, SAS 362, SAS 550, SAS 800 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-011-21 |
1 экз.* |
|
*Для трансформаторов классов точности по ГОСТ Р МЭК 61869-2-2015. | ||
приведены в разделе «Методика (методы) измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока SASГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «29» апреля 2021 г. №631
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Трансформаторы тока |
SAS |
74177-19 |
Trench Germany GmbH, Германия |
ГОСТ 8.217-2003 (для средств измерений, изготовленных до даты издания настоящего приказа) |
для трансформаторо в тока SAS с обмотками классов точности по ГОСТ 7746-2015 - документ ГОСТ 8.217; для трансформаторо в тока SAS с обмотками классов точности по ГОСТ Р МЭК 61869-2-2015 -документ ИЦРМ-МП-011- 21, утвержденный ООО «ИЦРМ» 26.01.2021 г. |
Общество с ограниченной ответственнос тью «Сименс Энергетика» (ООО «Сименс Энергетика»), г. Москва |
ООО "ИЦРМ", г. Москва |
