УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1082

Регистрационный № 43885-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы скорости полёта пули РС-4М

Регистраторы скорости полёта пули РС-4М предназначены для измерений скорости полёта пули огнестрельного и пневматического оружия.

Принцип действия регистратора скорости полёта пули РС-4М (далее по тексту -регистратор) основан на измерении времени пролёта пули через базу фиксированной длины с последующей выборкой соответствующей скорости из массива данных, записанных в энергонезависимом постоянном запоминающим устройстве (ПЗУ).

Регистратор состоит из блока датчиков и пульта управления, соединённых между собой кабелем.

Конструктивно блок датчиков представляет прямоугольный параллелепипед с длинной основания 400 мм и боковыми гранями, которые образуют два фотоэлектрических створа. При пролёте пули через первый фотоэлектрический створ происходит срабатывание реле и запускается отсчёт времени. При пролёте пули второго фотоэлектрического створа отсчёт времени останавливается и происходит обращение к массиву данных ПЗУ. Из массива данных ПЗУ выбирается значение скорости, соответствующее времени пролёта. Полученный результат измерений высвечивается на индикаторе пульта управления.

Общий вид регистратора скорости полёта пули РС-4М представлен на рисунке 1.

Блок

Заводской № блока датчиков

Место,

я II

Рисунок 1 - Общий вид регистратора скорости полёта пули РС-4М

С оеднннтельнып кабель длиной 10 м

Для защиты от несанкционированного доступа выполнено опломбирование корпуса пульта управления при помощи наклейки, закреплённой на линии разъёма корпуса. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

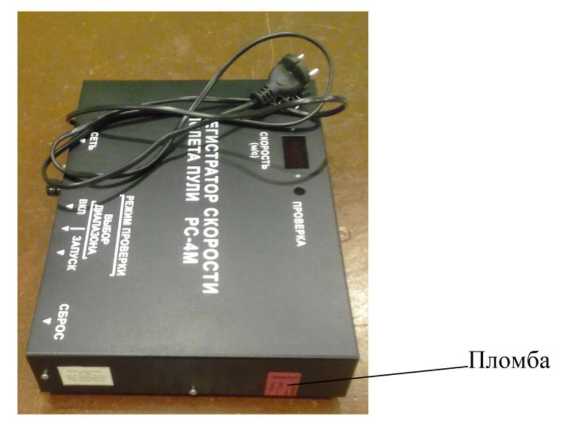

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Таблица 1 -

Таблица 2 - Основные технические характеристики

наносится на лицевую панель пульта управления способом шелкографии и на титульные листы руководства по эксплуатации и паспорта регистратора скорости полета пули РС-4М типографским методом.

Таблица 3 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4431-001-20500414-2014 «Регистратор скорости

Технические условия».

Общество с ограниченной ответственностью (ООО «МГП Нанотех»)

ИНН 7819317934

Адрес места осуществления деятельности:198504,

г. Петергоф, ул. Чебышевская, д. 14, к. 2, лит. А, оф. 42 Телефон: +7 921 745 05 29 E-mail: nanotex91@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
