№2665 от 05.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 736010
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2665 от 05.12.2025

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
ПРИКАЗ
05 декабря 2025 г.

2665
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
_екабря 2025 Г № ___
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляем ый изготовите ль |
Дата утверждения акта испыта-ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Преобразовател и термоэлектричес кие |
WR |
Зав. №№ 25D2027 01/00112/001, 25D202701/00122/001 (серия WRKM исполнение Т1), Зав. № 25D2027-YP-01/0015 (серия WR исполнение WRB), Зав. №№ 25D2027-YP-01/0018, 25D2027-YP-01/0017 (серия WRxK исполнение WRKK) |
93841-24 |
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
МП 207-058 2024 |
19.06. 2025 |
Общество с ограниченно й ответственно стью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
05 декаоря лг 266,
от «____» _________ 2025 г. №____Лист № 1 Регистрационный № 93841-24 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические WR Назначение средства измеренийПреобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТП, а также для измерений температуры внутри твердых тел, в т.ч., подшипников и других механизмов машинных агрегатов различного назначения.
Описание средства измеренийПринцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП изготавливаются следующих серий: WRGхК, WR\1(, WR, WRKM. ТП имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структур условного обозначения исполнений термопреобразователей (код заказа) приведены в таблицах 1 - 4. Символ «х» у серий WRGxK и WRxK, принимает условное обозначение в соответствии с пунктом 1 кода заказа и обозначает тип номинальной статической характеристики (НСХ) ТП по ГОСТ Р 8.585-2001.
Конструктивно термопреобразователи серий WRGxK, WRxK, состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов, соединительной головки и защитной арматуры с различными видами технологических соединений, и монтажных элементов. ТП серии WRKM исполнения WRKM T1 конструктивно выполнены в виде одного или двух ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в защитной оболочке. В качестве ЧЭ используются преобразователи термоэлектрические (ТП) с НСХ типа «K» по ГОСТ Р 8.585-2001.

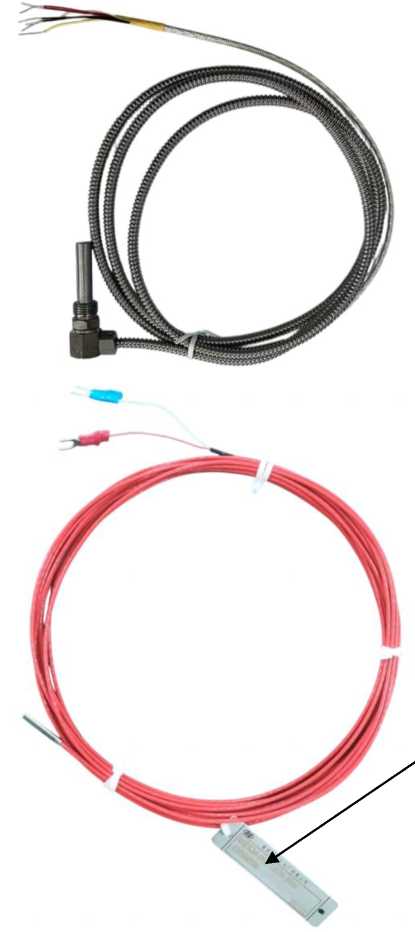

ТП серии WRKM исполнения WRKM T0 имеют неразборную конструкцию и конструктивно выполнены в виде корпуса цилиндрической формы, изготовленного из нержавеющей стали, с присоединенным кабелем с удлинительными проводами. Внутри корпуса ТП размещены один или два ЧЭ.
ТП серии WR состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля с керамическими изоляторами, соединительной головки и защитной арматуры с различными видами технологических соединений, и монтажных элементов.
ТП на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Монтаж преобразователей серии WRKM осуществляется путем их вставки в специальные отверстия (каналы) объекта измерений. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.
Таблица 1 - Код заказа преобразователей термоэлектрических WR серии WRGxK
|
WRG х K □ - □ □ □ - □ □ □ □ □ - □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001 | |
|
K |
K |
|
N |
N |
|
E |
E |
|
J |
J |
|
T |
T |
|
S |
S |
|
R |
R |
|
B |
B |
|
2. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
3. Тип соединительной головки | |
|
5 |
Водонепроницаемая соединительная головка из литого алюминия |
|
5А |
Водонепроницаемая соединительная головка из нержавеющей стали 304 |
|
5F |
Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
|
5HL |
Водонепроницаемая соединительная головка из нержавеющей стали 316L |
|
7 |
Соединительная головка во взрывозащищенном исполнении из литого алюминия |
|
7А |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304 |
|
7F |
Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана |
|
7HL |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L |
|
9 |
Соединительная головка из литого алюминия JDY |
|
9A |
Соединительная головка из нержавеющей стали 304 JDY |
|
9F |
Соединительная головка из литого алюминия с защитой от соляного тумана |
|
9HL |
Соединительная головка из нержавеющей стали 316L JDY |
|
4. Тип горячих спаев ТП | |
|
1 |
Открытый спай |
|
2 |
Заземленный спай |
|
3 |
Изолированный спай |
|
5. Тип конструктивного исполнения | |
|
SGT |
Подпружиненная конструкция с резьбовым фиксирующим соединением |
|
SGK |
Конструкция с уплотнением, с резьбовым фиксирующим соединением |
|
SGH |
Сварная конструкция с уплотнением и резьбовым фиксирующим соединением |
|
UT |
Подпружиненная конструкция с соединением подвижного типа |
|
WRG х K □ - □ □ □ - □ □ □ □ □ - □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
UH |
Сварная конструкция с уплотнением неподвижного типа |
|
6. Класс допуска по ГОСТ Р 8.585-2001 | |
|
1 |
Класс 1 (для ТП с НСХ типов: K, N, E, J, T) |
|
2 |
Класс 2, 3 (для ТП с НСХ типов: K, N, E, J, T) |
|
P |
Класс 2 (для ТП с НСХ типов: S, R) Класс 3 (для ТП с НСХ типа B) |
|
7. Диаметр монтажной части ТП (мм) | |
|
E |
3 |
|
F |
4 |
|
G |
4,5 |
|
H |
5 |
|
J |
6 |
|
K |
8 |
|
Другой диаметр (по специальному заказу), но не более 25 мм | |
|
8. Общая длина г |
П без учета клеммной головки (мм) |
|
9. Материал защитной арматуры | |
|
G |
0Cr18Ni9Ti (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
B |
GH3030 (жаропрочный сплав) |
|
C |
GH3039 (жаропрочный сплав) |
|
N |
Inconel600 (жаропрочный сплав) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
10. Длина погружаемой (монтажной) части (мм) | |
|
11. Тип внутренней резьбы в соединительной головке | |
|
M |
Внутренняя резьба М20 1.5 |
|
N |
Внутренняя резьба NPT 1/2” |
|
G |
Внутренняя резьба G 1/2” |
|
Z |
Внутренняя резьба ZG 1/2” |
|
12. Тип кабельного разъема соединительной головки | |
|
Обозначение отсутствует |
Разъем из полиамида |
|
D |
Водонепроницаемый разъем из нержавеющей стали |
|
13. Материал резьбового соединения | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
14. Тип резьбы | |
|
М20 |
М20х1.5 |
|
Другой размер (по специальному заказу) | |
|
15. Тип защитной гильзы или других дополнительных крепежных элементов | |
|
BL01 |
Защитная гильза с фиксированной резьбой BL01 |
|
BL03 |
Защитная гильза с фиксированной резьбой BL03 |
|
BDL |
Защитная гильза с фиксированной резьбой BDL |
|
BH01 |
Приваренная защитная гильза BH01 |
|
BDH |
Приваренная защитная гильза BDH |
|
WRG х K □ - □ □ □ - □ □ □ □ □ - □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
BF02A |
Защитная гильза с фланцевым соединением BF02A |
|
BF02B |
Защитная гильза с фланцевым соединением BF02B |
|
BF03 |
Защитная гильза с фланцевым соединением BF03 |
|
Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу) | |
Таблица 2 - Код заказа преобразователей термоэлектрических WR серии WR
|
WR □ □ - □ □ □ -□□□-□ □ □ □ - □□ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001 | |
|
K |
K |
|
N |
N |
|
E |
E |
|
J |
J |
|
T |
T |
|
S |
S |
|
R |
R |
|
B |
B |
|
2. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
3. Тип присоединения к процессу | |
|
0 |
Без крепления |
|
1 |
Фиксированная резьба |
|
2 |
Резьба с зажимной муфтой |
|
5 |
Фиксированный фланец |
|
6 |
Фланец с зажимной муфтой |
|
7 |
Подвижный фланец |
|
4. Тип соединительной головки | |
|
3 |
Водонепроницаемая соединительная головка из литого алюминия |
|
9 |
Соединительная головка из литого алюминия JDY |
|
3А |
Водонепроницаемая соединительная головка из нержавеющей стали 304 |
|
3HL |
Водонепроницаемая соединительная головка из нержавеющей стали 316L |
|
9A |
Соединительная головка из нержавеющей стали 304 JDY |
|
9HL |
Соединительная головка из нержавеющей стали 316L JDY |
|
3F |
Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
|
9F |
Соединительная головка JDY из литого алюминия с защитой от соляного тумана |
|
5. Диаметр монтажной части ТП (мм) | |
|
12 |
12 |
|
16 |
16 |
|
20 |
20 |
|
25 |
25 |
|
Другой диаметр (по специальному заказу), но не более 25 мм | |
|
WR □ □ - □ □ □ -□□□-□ □ □ □ - □□ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
6. Класс допуска по Г |
ГОСТ Р 8.585-2001 |
|
1 |
Класс 1 (для ТП с НСХ типов: K, N, E, J, T) |
|
2 |
Класс 2 (для ТП с НСХ типов: K, N, E, J, T, S, R) |
|
P |
Класс 3 (для ТП с НСХ типов: В) |
|
7. Тип внутренней резьбы в соединительной головке | |
|
M |
Внутренняя резьба VI20 1.5 |
|
N |
Внутренняя резьба NPT 1/2” |
|
G |
Внутренняя резьба G 1/2” |
|
Z |
Внутренняя резьба ZG 1/2” |
|
8. Тип кабельного разъема соединительной головки | |
|
Обозначение отсутствует |
Разъем из нейлона |
|
D |
Водонепроницаемый разъем из нержавеющей стали |
|
9. Тип защитной арматуры | |
|
WH |
Стальная трубчатая |
|
W |
Цельная просверленная |
|
10. Общая длина ТП без учета клеммной головки (мм) | |
|
11. Материал защитной арматуры | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Р |
310S (нержавеющая сталь) |
|
B |
GH3030 (жаропрочный сплав) |
|
C |
GH3039 (жаропрочный сплав) |
|
N |
Inconel600 (жаропрочный сплав) |
|
К |
Incoloy800 |
|
G |
0Cr18Ni9Ti (нержавеющая сталь) |
|
НС |
Хастеллой C |
|
НВ |
Хастеллой B |
|
ТТ |
Титан |
|
ТА |
Тантал |
|
МЕ |
Монель |
|
R |
Корунд |
|
HR |
Высокочистый корунд |
|
JR |
Импортный корунд |
|
S |
Рекристаллизованный карбид кремния |
|
SS |
Новый тип карбида кремния |
|
WS |
Карбид кремния спеченный без давления |
|
JS |
Импортный карбид кремния |
|
12. Длина погружаемой (монтажной) части (мм) | |
|
13. Материал резьбового соединения | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
ТТ |
Титан |
|
WR □ □ - □ □ □ -□□□-□ □ □ □ - □□ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
14. Тип резьбы | |
|
М20 |
М20х1.5 |
|
Другой тип (по специальному заказу) | |
|
15. Фланцевое крепление | |
|
1 |
Одиночный фланец |
|
2 |
Парный фланец |
Таблица 3 - Код заказа преобразователей термоэлектрических WR cepuuWRxK
|
® @ @@® @®@® ®@® WR хКп-ппп-пп □□□□-□□□□-□□□ | |
|
1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001 | |
|
K |
K |
|
N |
N |
|
E |
E |
|
J |
J |
|
T |
T |
|
S |
S |
|
R |
R |
|
B |
B |
|
2. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
3. Тип присоединения к процессу | |
|
0 |
Без крепления |
|
1 |
Фиксированная резьба |
|
2 |
Резьба с зажимной муфтой |
|
5 |
Фиксированный фланец |
|
6 |
Фланец с зажимной муфтой |
|
7 |
Подвижный фланец |
|
4. Тип соединительной головки | |
|
5 |
Водонепроницаемая соединительная головка из литого алюминия |
|
5А |
Водонепроницаемая соединительная головка из нержавеющей стали 304 |
|
5F |
Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
|
5HL |
Водонепроницаемая соединительная головка из нержавеющей стали 316L |
|
9 |
Соединительная головка из литого алюминия JDY |
|
9A |
Соединительная головка из нержавеющей стали 304 JDY |
|
9F |
Соединительная головка из литого алюминия с защитой от соляного тумана |
|
9HL |
Соединительная головка из нержавеющей стали 316L JDY |
|
5. Диаметр монтажной части (мм) | |
|
12 |
12 |
|
16 |
16 |
|
20 |
20 |
|
25 |
25 |
|
Другой диаметр (по специальному заказу) | |
|
® @ @@® @®@® ®@® WR хКп-ппп-пп □□□□-□□□□-□□□ | |
|
6. Класс допуска по ГОСТ Р 8.585-2001 | |
|
1 |
Класс 1 (для ТП с НСХ типов: K, N, E, J, T) |
|
2 |
Класс 2, 3 (для ТП с НСХ типов: K, N, E, J, T, S, R) |
|
P |
Класс 3 (для ТП с НСХ типа B) |
|
7. Диаметр защитной гильзы измерительной вставки (мм) | |
|
F |
4 |
|
H |
5 |
|
J |
6 |
|
K |
8 |
|
8. Материал защитной гильзы измерительной вставки | |
|
G |
06Cr18NillTi (321 - нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
B |
GH3030 (жаропрочный сплав) |
|
C |
GH3039 (жаропрочный сплав) |
|
Р |
310S (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
9. Тип горячих спаев ТП | |
|
1 |
Открытый спай |
|
2 |
Заземленный спай |
|
3 |
Изолированный спай |
|
10. Тип внутренней резьбы в соединительной головке | |
|
M |
Внутренняя резьба VI20 1.5 |
|
N |
Внутренняя резьба NPT 1/2” |
|
G |
Внутренняя резьба G 1/2” |
|
Z |
Внутренняя резьба ZG 1/2” |
|
11. Тип кабельного разъема соединительной головки | |
|
Обозначение отсутствует |
Разъем из нейлона |
|
D |
Водонепроницаемый разъем из нержавеющей стали |
|
12. Форма защитной арматуры | |
|
WH |
Стальная трубчатая |
|
W |
Цельная просверленная |
|
Примечание: для защитной арматуры не из металла маркировка отсутствует. | |
|
13. Общая длина без учета клеммной головки (мм) | |
|
14. Материал защитной арматуры | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Р |
310S (нержавеющая сталь) |
|
B |
GH3030 (жаропрочный сплав) |
|
C |
GH3039 (жаропрочный сплав) |
|
N |
Inconel600 (жаропрочный сплав) |
|
К |
Incoloy800 |
|
НС |
Хастеллой C |
|
НВ |
Хастеллой B |
|
® @ |
)@® @®@® ®@® | |
|
WR х K □ - |
□ |
□ □- □□□□□□-□□□□-□□□ |
|
ТТ |
Титан | |
|
ТА |
Тантал | |
|
МЕ |
Mонель | |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | ||
|
15. Длина погружаемой (монтажной) части (мм) | ||
|
16. Материал резьбового соединения | ||
|
A |
304 (нержавеющая сталь) | |
|
H |
316 (нержавеющая сталь) | |
|
HL |
316L (нержавеющая сталь) | |
|
ТТ |
Титан | |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | ||
|
17. Тип резьбы | ||
|
М20 |
М20х1.5 | |
|
Другой тип (по специальному заказу) | ||
|
18. Фланцевое крепление | ||
|
1 |
Одиночный фланец | |
|
2 |
Парный фланец | |
аблица 4 - Код заказа преобразователей термоэлектрических серии WRKM
|
WRKМ.a.bc □ - 001 □ - □ □ □ □ - □ - □ 1 2 3 4 5 6 7 8 | ||||
|
Позиция |
Описание позиции |
Код |
Описание кода | |
|
a |
Конструктивное исполнение измерительного зонда |
T0 |
Стержневое исполнение, цилиндрической формы | |
|
T1 |
Плоское исполнение, прямоугольной формы | |||
|
b |
Исполнение монтажной части |
NN |
Прямое исполнение | |
|
NL |
Угловое исполнение (не применимо для исполнения ТП с кодом «T1») | |||
|
c |
Тип присоединения к процессу |
00 |
Без крепления | |
|
01 |
Фиксированная резьба | |||
|
02 |
Резьба с зажимной муфтой | |||
|
03 |
Подвижная резьба | |||
|
04 |
Подвижный разъем | |||
|
05 |
Фиксированный фланец | |||
|
06 |
Фланец с зажимной муфтой | |||
|
07 |
Подвижный фланец | |||
|
1. Количество ЧЭ | ||||
|
Обозначение отсутствует |
Один | |||
|
2 |
Два | |||
|
2. Тип конструктивного исполнения | ||||
|
Обозначение отсутствует |
Стержневого типа | |||
|
D |
Исполнение для двигателей | |||
|
Q |
Исполнение для турбинных генераторов | |||
|
Y |
Маслоустойчивое исполнение | |||
|
WRKM.a.bc □ - 001 □ - □ □ □ □ - □ - □ 1 2 3 4 5 6 7 8 | |
|
3. Класс допуска по ГОСТ Р 8.585-2001 | |
|
1 |
1 |
|
2 |
2 |
|
4. Диаметр корпуса ТП (мм) | |
|
E |
3 |
|
F |
4 |
|
G |
4,5 |
|
H |
5 |
|
J |
6 |
|
K |
8 |
|
ХХХ |
Габаритные размеры монтажной части для исполнения с кодом «T1» |
|
5. Длина корпуса ТП (мм) (только для конструктивного исполнения с кодом «Т0») | |
|
18 |
18 |
|
Другая длина (по специальному заказу) | |
|
6. Длина кабеля с удлинительными проводами (мм) | |
|
7. Габаритные размеры ограничительной обжимной трубки (только для конструктивного исполнения Y) (мм) | |
|
А |
05x40 |
|
В |
06x40 |
|
8. Тип монтажного соединения (при наличии) | |
|
M8 |
М8х40 |
|
Другой тип (по специальному заказу) | |
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения ТП наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Пломбирование термопреобразователей не предусмотрено.
Фотографии общего вида ТП с указанием места нанесения заводского номера приведены на рисунках 1 - 2.
Место
нанесения
Рисунок 1 - Общий вид преобразователей термоэлектрических WR серий WRGхК, WRxX, WR с указанием места нанесения заводского номера
заводского
Место нанесения заводского номера
Рисунок 2 - Общий вид преобразователей термоэлектрических WR серии WRКМ с указанием места нанесения заводского номера
Метрологические и технические характеристикиМетрологические характеристики преобразователей приведены в таблицах 5 и 6, основные технические характеристики - в таблицах 7 и 8.
Таблица 5 - Метрологические характеристики
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры(1), °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
К, N |
1 |
от -40 до +375 включ. св. +375 до +1200 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,00751 | |
|
3 |
от -196 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
|
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +800 |
±2,5 ±0,00751 | |
|
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,0041 |
|
2 |
от -40 до +135 включ. св. +135 до +400 |
±1,0 ±0,00751 | |
|
3 |
от -196 до -66 включ. св. -66 до +40 |
±0,015-|t| ±1,0 | |
|
E |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,00751 | |
|
3 |
от -196 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
|
S, R |
2 |
от 0 до +600 включ. св. +600 до +1400 |
±1,5 ±0,00251 |
|
B |
3 |
от +600 до +800 включ. св. +800 до +1500 |
±4,0 ±0,0051 |
(1) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и указан на шильдике (на этикетке) и приведен в паспорте на изделие.
Примечание - t - значение измеряемой температуры, °С.
аблица 6 - Метрологические характеристики ТП серии WRKM
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
|
К |
1 |
от 0 до +200 |
±1,5 |
|
2 |
от 0 до +200 |
±2,5 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ЧЭ в ТП, шт. |
1 или 2 |
|
Электрическое сопротивление изоляции при температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее(1) |
1000 |
|
Длина монтажной части ТП(2), мм |
от 10 до 50000 |
|
Диаметр монтажной части ТП, мм |
от 3 до 25 |
|
Габаритные размеры монтажной части ТП серии WRKM (ДхШхТ), мм, не более(3) |
180x9x2 |
|
Масса (без учета защитной гильзы), кг, не более |
30 |
|
Рабочие условия эксплуатации:
|
от -60 до +75 от -60 до +120 от -60 до +75 95 |
|
Маркировка взрывозащиты |
1Ex db IIC Т6...Т1 Gb X 0Ex ia IIC Т6...Т1 Ga X Ex tb IIIC T85°C Db X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
| |
Таблица 8 - Показатели надежности ТП
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее: - для ТП c НСХ типов «К», «J», «Е», «Т», «N» |
40000 |
|
- для ТП c НСХ типов «R», «S», «В» |
20000 |
|
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП c НСХ типов «К», «J», «Е», «Т», «N» |
8 |
|
- для ТП c НСХ типов «R», «S», «В» |
4 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
WR (1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Гильза защитная |
- |
1 шт.(2) |
| ||
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Паспорта.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
ПравообладательChongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
ИзготовительChongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00 Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
