№2897 от 29.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 743128
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2897 от 29.12.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
29 декабря 2025 г.
2897
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » дек_бря 2025 г. № 289_
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Термопреобразователи сопротивления |
«ВЗЛЕТ ТПС» |
21278-11 |
Акционерное общество «ВЗЛЕТ» (АО «ВЗЛЕТ») Юридический адрес: г. Санкт-Петербург, пр. Вознесенский, д. 45, литера А, пом. 26-Н Адрес места осуществления деятельности: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ Телефон (812) 714-75-32, факс (812) 714-71-38 Электронная почта: mail@vzljot.ru |
Акционерное общество «Взлет» (АО «Взлет») Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ Телефон: +7 (800) 333-888-7, факс: +7 (812) 499-07-38 Электронная почта: mail@vzljot.ru Web-cайт: www.vzljot.ru |
Акционерное общество «Взлет» (АО «Взлет»), г. Санкт-Петербург | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 2_ » декабря 2025 Г. № 2897
Лист № 1 Регистрационный № 21278-11 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления «ВЗЛЕТ ТПС» Назначение средства измеренийТермопреобразователи сопротивления «ВЗЛЕТ ТПС» (далее - ТПС) предназначены для измерения температуры и разности температур жидких, газообразных и сыпучих сред в теплоэнергетике, химической и пищевой отраслях промышленности.
Описание средства измеренийПринцип действия ТПС основан на использовании зависимости электрического сопротивления материала чувствительного элемента от температуры. Резистор чувствительного элемента выполнен из платины и помещен в защитную оболочку. Выводы резистора подключены попарно к четырем контактам.
ТПС в зависимости от метрологических характеристик выпускаются двух классов (классы А и B). Для измерения разности температур используется согласованная пара ТПС (классы 1, 2).
В зависимости от номинального сопротивления выпускаются ТПС следующих типов: 100П (Pt100), 500П (Pt500), 1000П (Pt1000).

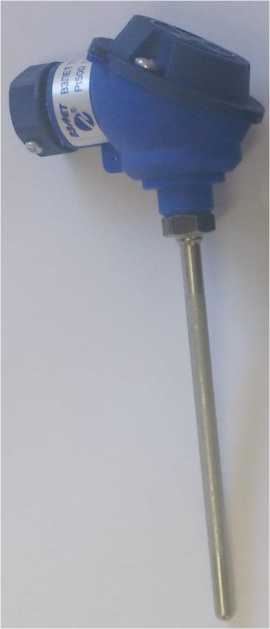

Общий вид ТПС приведен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления «ВЗЛЕТ ТПС»
Защита от несанкционированного доступа осуществляется за счет неразборной конструкции корпуса ТПС в месте установки чувствительного элемента.
Метрологические и технические характеристикиОсновные технические характеристики ТПС приведены в таблице 1.
Т а б л и ц а 1
|
Наименование характеристики |
Значение |
Прим. |
|
Диапазон измеряемых температур, °С |
от 0 до плюс 180 - типовое исполнение от минус 60 до плюс 180 - по заказу | |
|
Диапазон измеряемых разностей температур, °С |
от плюс 3 до плюс 180 | |
|
Классы допуска для типового исполнения |
А, В | |
|
Пределы допускаемой абсолютной погрешности при измерении температуры (допуск), °С:
|
± (0,15+0,002-111) ± (0,3+0,005- 111) |
1 - измеряемое значение температуры |
|
Пределы допускаемой абсолютной погрешности при измерении разности температур согласованной парой ТПС, °С:
|
± (0,05+0,001- Д1 ) ± (0,10+0,002- Д1 ) |
Д1 -измеряемое значение разности температур |
|
Наименование характеристики |
Значение |
Прим. |
|
Номинальный рабочий ток, мА: - 100П (Pt100) - 500П (Pt500) - 1000П (PtlOOO) |
о о | |
|
Максимальное рабочее давление, МПа |
2,5 | |
|
Схема соединения чувствительного элемента |
4-х проводная | |
|
Габаритные размеры (в зависимости от длины монтажной части), мм, не более |
158x75x52 (длина монтажной части —50 мм) 178х75х52(длина монтажной части —70 мм) 206х75х52(длина монтажной части —98мм) 241 х75х52(длина монтажной части —133 мм) 331 х75х52(длина монтажной части —223 мм) | |
|
Масса, кг, не более |
0,3 | |
|
Группа исполнения по ГОСТ Р 5293l-2008: климатические условия механические воздействия давление |
Д3 N3 Р2 | |
|
Средняя наработка на отказ, часов, не менее |
100 000 | |
|
Средний срок службы, лет, не менее |
12 |
наносится на корпус термопреобразователей методом наклейки и по центру титульного листа паспорта типографским способом.
Комплектность средства измерений
Т а б л и ц а 2
|
Наименование |
Обозначение |
Кол-во |
|
1. Термопреобразователь сопротивления «Взлет ТПС» |
В65.00-00.00 |
1 компл. |
|
2. Гильза защитная |
1 компл. | |
|
3. Штуцер |
1 компл. | |
|
4. Комплект монтажных частей |
1 компл. | |
|
5. Паспорт |
В65.00-00.00 ПС |
1 шт. |
|
6. Руководство по эксплуатации с методикой поверки |
В65.00-00.00 РЭ |
1 шт. |
содержатся в документе «Термопреобразователи сопротивления «ВЗЛЕТ ТПС». Руководство по эксплуатации» В65.00-00.00РЭ.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерения температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Лист № 4
Всего листов 4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия ТУ 4211-065-44327050-00 Термопреобразователи сопротивления «ВЗЛЕТ ТПС».
Технические условия
ИзготовительАкционерное общество «Взлет»
(АО «Взлет»)
ИНН 7826013976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Телефон: +7 (800) 333-888-7, факс: +7 (812) 499-07-38
Электронная почта: mail@vzljot.ru
Web-cайт: www.vzljot.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»
Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А
Телефон (843) 272-70-62, факс (843) 272-00-32
Электронная почта: vniirpr@bk.ru
Регистрационный номер №30006-09
