МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 июля 2021 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания      типов      средств      измерений,      прилагаемые

к настоящему приказу.

• 2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 02SBB28700AOAC3E9843FA50B54F4G6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1351 Сведения

об утвержденных типах средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1351

Лист № 1 Регистрационный № 82292-21 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры промышленные SA GAUGE Type R3

Манометры промышленные SA GAUGE Type R3 (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара инертных к измерительному механизму манометров из медного сплава (бронзы).

К манометрам промышленным данного типа относятся манометры промышленные SA

GAUGE Type R3 с заводскими номерами 1PI060; 1PI061; 1PI063; 1PI065; 1PI070; 1PI071; 1PI073; 1PI074; 1PI075; 1PI076; 1PI077; 1PI079; 1PI080; 1PI091; 2PI060; 2PI061; 2PI063; 2PI065; 2PI070; 2PI071; 2PI073; 2PI074; 2PI075; 2PI076; 2PI077; 2PI079; 2PI080; 2PI091; GBL27; GBL181; GBL182; GBL183; GSL61; GSL62; TBL38; TBL191; TBL192; TBL361; TBL362; TBL363; TDL364.

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки относительно шкалы манометра.

Конструктивно, манометры состоят из цилиндрического корпуса из нержавеющей стали, измерительного (трубка Бурдона) и передаточного механизмов, шкалы (циферблата) из алюминия, окрашенного в белый цвет, с показывающей стрелкой из алюминия, окрашенного в черный цвет, защитного стекла и штуцера с каналом подвода давления к держателю с трубчатой пружиной для присоединения манометра.

Манометры имеют радиальное и осевое расположение штуцера с и без монтажного фланца на передней панели корпуса.

Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией манометра предусмотрены возможность установки демпфера, вворачиваемого в канал штуцера, и (или) заполнение корпуса манометра демпфирующей жидкостью.

Манометры имеют одно шкальное исполнение.

Общий вид манометров представлен на рисунках 1 - 3. Места расположения заводских номеров приведены на рисунке 4.

Рисунок 1 - Манометры с радиальным расположением штуцера без монтажного фланца

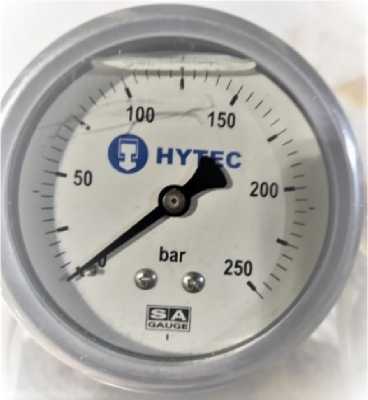

Рисунок 2 - Манометры c осевым расположением штуцера без монтажного фланца

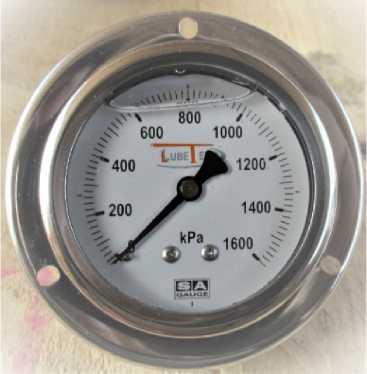

Рисунок 3 - Манометры c осевым расположением штуцера и монтажным фланцем на передней панели корпуса

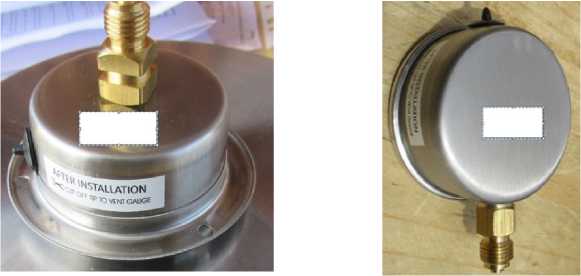

Рисунок 4 - Места расположения на манометрах заводских номеров

Защита от несанкционированного доступа к измерительному механизму манометра осуществляется соединением защитного стекла с корпусом манометра завальцованным кольцом из нержавеющей стали.

Пломбирование манометров не предусмотрено. Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на боковую или тыльную сторону манометров.

Знак поверки манометров наносится на защитное стекло в виде оттиска штампа и (или) в свидетельство. Места нанесения знака поверки указаны на рисунке 5.

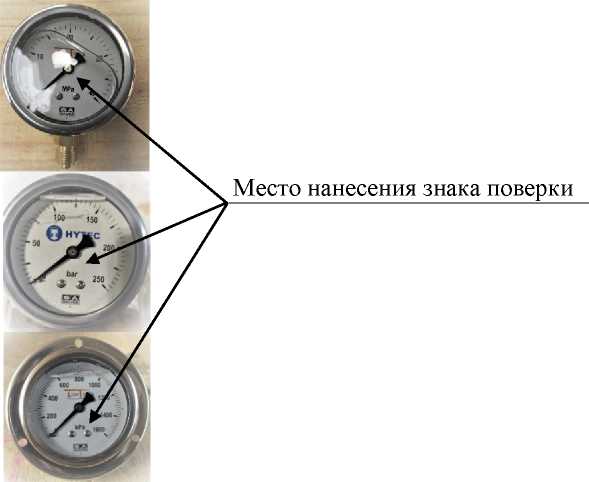

Рисунок 5 - Места нанесения знака поверки на манометры

Программное обеспечение отсутствует.

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист документа «Манометры промышленные SA GAUGE Type R3. Паспорт и инструкция по эксплуатации» печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

приведены в эксплуатационном документе «Манометры промышленные SA GAUGE Type R3. Паспорт и инструкция по эксплуатации» в разделе 6.

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 29.06.2018 № 1339

Техническая документация фирмы изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1351

Регистрационный № 82282-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры измерительные TCL

Преобразователи температуры измерительные TCL (далее - ПТИ) предназначены для измерений температуры различных сред.

К преобразователям температуры измерительным данного типа относятся преобразователи температуры измерительные TCL с заводскими номерами 1ТТ060; 1ТТ062; 1ТТ064; 1ТТ070; 2ТТ060; 2ТТ062; 2ТТ064; 2ТТ070; GBL24; GBL911; GBL912; IBL511; ТBL512; IBL2111.

Принцип действия ПТИ основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.

В качестве чувствительного элемента в конструкции ПТИ применены резистивные датчики температуры (RTD) с номинальным сопротивлением 100 Ом. Чувствительный элемент подключается к первичному измерительному преобразователю по трехпроводной схеме. В качестве первичных измерительных преобразователей используются программируемые трансмиттеры TR210 фирмы Temperature Controls (Pty) Ltd, Южная Африка.

Чувствительный элемент ПТИ помещен в защитную арматуру стержневого типа из нержавеющей стали без штуцера с коммутационной головкой. Трансмиттер TR210 размещен в коммутационной головке и закреплен двумя винтами. Трансмиттер TR210 имеет 6 клемм: 4 клеммы для подключения чувствительного элемента и 2 клеммы для подключения питания. Конструктивно ПТИ различаются длиной монтажной части.

Конфигурирование ПТИ проводится с помощью персонального компьютера, подключаемого к трансмиттеру TR210 с помощью кабеля USB Micro-B. Для конфигурирования используется программное обеспечение (ПО) для персонального компьютера фирмы Temperature Controls (Pty) Ltd.

Общий вид ИП представлен на рисунке 1.

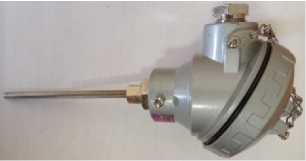

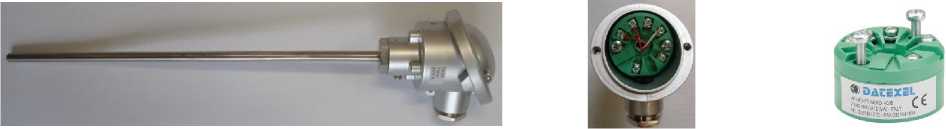

Рисунок 1 - Общий вид ПТИ и его составных частей

Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется пломбированием с помощью наклейки разъёма трансмиттера TR210, к которому подключается персональный компьютер для конфигурирования ПТИ. Схема пломбировки приведена на рисунке 2.

Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на корпус коммутационной головки ПТИ. Места расположения заводских номеров представлены на рисунке 3.

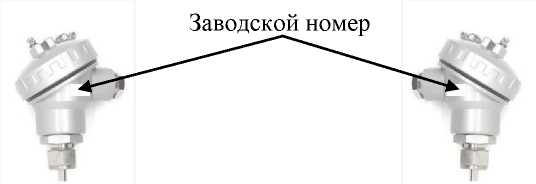

Рисунок 3 - Места расположения заводских номеров

Знак поверки ПТИ наносится в паспорт или свидетельство.

Встроенное ПО ПТИ является фиксированным, не загружаемым и размещается в неразборном корпусе трансмиттера.

Специальных средств защиты встроенного ПО ПТИ, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренного изменений ПО не требуется.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО ПТИ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист документа «Преобразователь температуры измерительный TCL. Паспорт и инструкция по эксплуатации» печатным способом.

Таблица 4 - Комплектность

приведены в эксплуатационном документе «Преобразователь температуры измерительный TCL. Паспорт и инструкция по эксплуатации» в разделе 6.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1351

Регистрационный № 82291-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры измерительные Baumer

Преобразователи температуры измерительные Baumer (далее - ПТИ) предназначены для измерений температуры различных сред.

К преобразователям температуры измерительным данного типа относятся преобразователи температуры измерительные Baumer с заводскими номерами 1ТТ072; 1ТТ074; 2ТТ072; 2ТТ074; ТBL2112.

Принцип действия ПТИ основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.

В качестве чувствительного элемента в конструкции ПТИ применены резистивные датчики температуры (RTD) с номинальным сопротивлением 100 Ом. Чувствительный элемент подключается к первичному измерительному преобразователю по трехпроводной схеме. В качестве первичных измерительных преобразователей используются программируемые трансмиттеры FlexTop 2202 фирмы Temperature Controls (Pty) Ltd, Южная Африка.

Чувствительный элемент ПТИ помещен в защитную арматуру стержневого типа из нержавеющей стали без штуцера с коммутационной головкой. Трансмиттер FlexTop 2202 размещен в коммутационной головке и закреплен двумя винтами. Трансмиттер FlexTop 2202 имеет 6 клемм: 4 клеммы для подключения чувствительного элемента и 2 клеммы для подключения питания.

Конфигурирование ПТИ проводится с помощью персонального компьютера, подключаемого к трансмиттеру FlexTop 2202 через программатор FlexProgrammer 9701 к клеммам питания трансмиттера. Для конфигурирования используется программное обеспечение (ПО) для персонального компьютера FlexProgram фирмы Temperature Controls (Pty) Ltd.

Общий вид ИП представлен на рисунке 1.

Рисунок 1 - Общий вид ПТИ и его составных частей

Конструктивно ПТИ защиты от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений не имеет. Пломбировка ПТИ не предусмотрена.

Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на корпус коммутационной головки ПТИ. Места расположения заводских номеров представлены на рисунке 3.

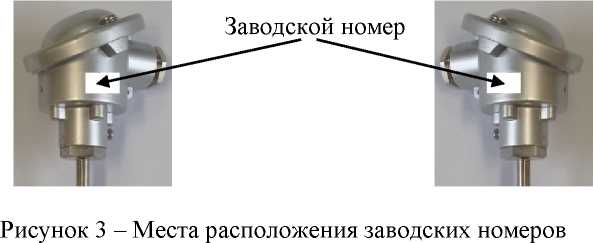

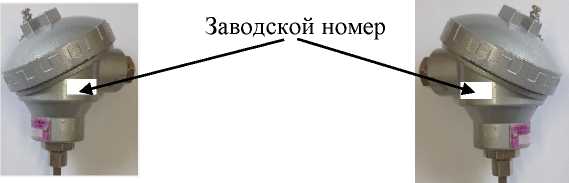

Рисунок 3 - Места расположения заводских номеров

Знак поверки ПТИ наносится в паспорт или свидетельство.

Специальные средства защиты встроенного ПО ПТИ, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренного изменений ПО конструктивно не предусмотрены.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.

Идентификационные данные ПО ПТИ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист документа «Преобразователь температуры измерительный Baumer. Паспорт и инструкция по эксплуатации» печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность

приведены в эксплуатационном документе «Преобразователь температуры измерительный Baumer. Паспорт и инструкция по эксплуатации» в разделе 6.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1351

Регистрационный № 82275-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры измерительные SMART

Преобразователи температуры измерительные SMART (далее - ПТИ) предназначены для измерений температуры различных сред.

К преобразователям температуры измерительным данного типа относятся преобразователи температуры измерительные SMART с заводскими номерами 1ТТ020; 1ТТ021; 1ТТ022; 1ТТ023; 1ТТ050; 2ТТ020; 2ТТ021; 2ТТ022; 2ТТ023; 2ТТ050.

Принцип действия ПТИ основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.

В качестве чувствительного элемента в конструкции ПТИ применены SMART резистивные датчики температуры (RTD) с номинальным сопротивлением 100 Ом. Чувствительный элемент подключается к первичному измерительному преобразователю по трехпроводной схеме. В качестве первичных измерительных преобразователей используются программируемые трансмиттеры DAT 1010 фирмы DATEXEL S.R.L. (Италия).

Чувствительный элемент ПТИ помещен в защитную арматуру стержневого типа из нержавеющей стали без штуцера с коммутационной головкой. Трансмиттер DAT 1010 размещен в коммутационной головке и закреплен двумя винтами. Трансмиттер DAT 1010 имеет 6 клемм: 4 клеммы для подключения чувствительного элемента и 2 клеммы для подключения питания. Конструктивно ПТИ различаются длиной монтажной части.

Конфигурирование ПТИ проводится с помощью персонального компьютера, подключаемого к трансмиттеру DAT 1010 с помощью интерфейсов PRODAT-05 или PRODAT-06. Для конфигурирования используется программное обеспечение (ПО) для персонального компьютера PROSOFT фирмы DATEXEL S.R.L.

Общий вид ИП представлен на рисунке 1.

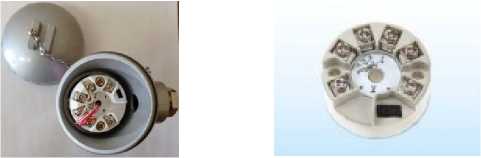

Рисунок 1 - Общий вид ПТИ и его составных частей

Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется пломбированием с помощью наклейки разъёма трансмиттера DAT 1010, к которому подключается персональный компьютер для

конфигурирования ПТИ. Схема пломбировки приведена на рисунке 2. Места расположения заводских номеров представлены на рисунке 3.

Место пломбирования

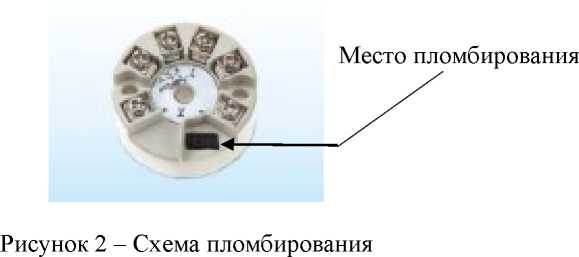

Рисунок 2 - Схема пломбирования

Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на корпус коммутационной головки ПТИ. Места расположения заводских номеров представлены на рисунке 3.

Знак поверки ПТИ наносится в паспорт или свидетельство.

Встроенное ПО ПТИ является фиксированным, не загружаемым и размещается в неразборном корпусе трансмиттера.

Специальных средств защиты встроенного ПО ПТИ, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренного изменений ПО не требуется.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014.

Идентификационные данные ПО ПТИ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист документа «Преобразователь температуры измерительный SMART. Паспорт и инструкция по эксплуатации» печатным способом.

Таблица 4 - Комплектность

приведены в эксплуатационном документе «Преобразователь температуры измерительный SMART. Паспорт и инструкция по эксплуатации» в разделе 6.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1351

Регистрационный № 82293-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные IPAQ R330

Преобразователи измерительные IPAQ R330 (далее - ПИ) предназначены для измерений, обработки и преобразований электрического сопротивления - выходного сигнала от резистивных датчиков температуры (RTD).

К преобразователям измерительным данного типа относятся преобразователи измерительные IPAQ R330 с заводскими номерами 1ТТ040Р; 1ТТ041Р; 1ТТ042Р; 1ТТ044Р; 1ТТ045Р; 1ТТ046Р; 2ТТ040Р; 2ТТ041Р; 2ТТ042Р; 2ТТ044Р; 2ТТ045Р; 2ТТ046Р.

Принцип действия ПИ заключается в измерении электрического сопротивления, подключенного на вход RTD, с последующей обработкой и преобразованием измеренного электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА.

Конструктивно ПИ выполнен в корпусе для монтажа на рейку стандарта DIN. Входные и выходные цепи к ПИ подключаются с помощью 2-х съёмных клеммных колодок по 4-е вывода с креплением проводов под винт. На лицевой панели расположен USB Micro-B разъём для подключения ПИ к персональному компьютеру для конфигурирования и настройки интервалов измерений. ПИ является одноканальным изделием. RTD может подключаться к ПИ по 2-х, 3-х или 4-х проводной схеме. Схема подключения RTD ПИ определяется при конфигурировании ПИ.

Конфигурирование ПИ проводится с помощью персонального компьютера, подключаемого к ПИ через INOR USB-Interface. Для конфигурирования используется программное обеспечение (ПО) для персонального компьютера ConSoft фирмы INOR Process AB.

Общий вид ПИ представлен на рисунке 1.

Рисунок 1 - Общий вид ИП и его составных частей

Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется пломбированием с помощью наклейки разъёма ПИ, к которому подключается персональный компьютер для конфигурирования ПИ. Схема пломбировки приведена на рисунке 2.

Место пломбирования

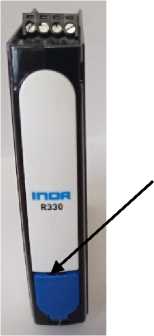

Рисунок 2 - Схема пломбирования

Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на боковую сторону корпуса ПИ. Места расположения заводских номеров представлены на рисунке 3.

Заводской номер

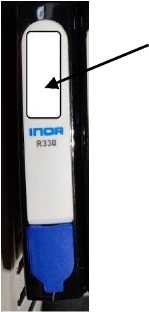

Рисунок 3 - Места расположения заводских номеров

Знак поверки ПИ наносится в паспорт или свидетельство.

ПИ имеют встроенное ПО, устанавливаемое в энергонезависимую память ПИ предприятием-изготовителем.

Конструктивно ПИ имеет защиту, исключающую несанкционированную модификацию, обновление (загрузку), удаление и иные преднамеренные или непреднамеренное изменения ПО.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО ПИ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист документа «Преобразователь измерительный IPAQ R330. Паспорт и инструкция по эксплуатации» печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность

приведены в эксплуатационном документе «Преобразователь измерительный IPAQ R330. Паспорт и инструкция по эксплуатации» в разделе 6.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным IPAQ R330

Приказ Росстандарта от 15.02.2016 № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления

Техническая документация фирмы изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1351

Регистрационный № 82274-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры измерительные SBWZ

Преобразователи температуры измерительные SBWZ (далее - ПТИ) предназначены для измерений температуры различных сред.

К преобразователям температуры измерительным данного типа относятся преобразователи температуры измерительные SBWZ с заводскими номерами 1ТТ030; 1ТТ031; 2ТТ030 и 2ТТ031.

Принцип действия ПТИ основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.

В качестве чувствительного элемента в конструкции ПТИ применены резистивные датчики температуры (RTD) с номинальным сопротивлением 100 Ом. Чувствительный элемент подключается к первичному измерительному преобразователю по трехпроводной схеме. В качестве первичных измерительных преобразователей используются трансмиттеры температуры SBWZ фирмы Shanghai Feilong Meters and Electronics Co, Ltd.

Чувствительный элемент ПТИ помещен в защитную арматуру стержневого типа из нержавеющей стали без штуцера с коммутационной головкой. Трансмиттер SBWZ размещен в коммутационной головке и закреплен двумя винтами. Трансмиттер SBWZ имеет 5 клемм: 3 клеммы для подключения чувствительного элемента и 2 клеммы для подключения питания.

Конфигурирование ПТИ проводится с помощью потенциометров, шлицы которых выведены на верхнюю крышку корпуса трансмиттера.

Общий вид ИП представлен на рисунке 1.

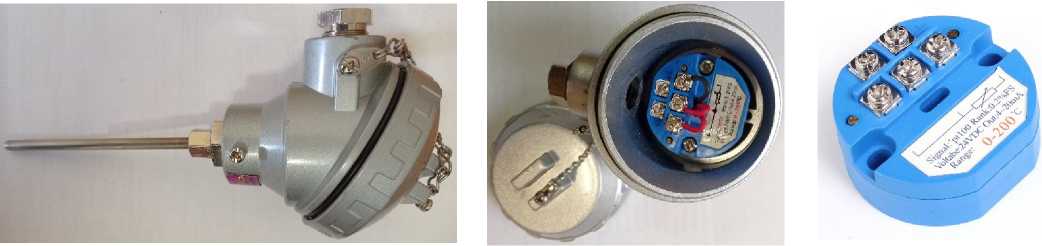

Рисунок 1 - Общий вид ПТИ и его составных частей

Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется с помощью наклейки пломбированием шлицов потенциометров, с помощью которых проводится настройка интервала измерений трансмиттера. Схема пломбировки приведена на рисунке 2.

Место пломбирования

Рисунок 2 - Схема пломбирования

Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на корпус коммутационной головки ПТИ. Места расположения заводских номеров представлены на рисунке 3.

Рисунок 3 - Места расположения заводских номеров

Знак поверки ПТИ наносится в паспорт или свидетельство.

Встроенное ПО ПТИ является фиксированным, не загружаемым и размещается в неразборном корпусе трансмиттера.

Специальных средств защиты встроенного ПО ПТИ, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренного изменений ПО не требуется.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО ПТИ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики приведены в таблице 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист документа «Преобразователь температуры измерительный SBWZ. Паспорт и инструкция по эксплуатации» печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Преобразователь температуры измерительный SBWZ. Паспорт и инструкция по эксплуатации» в разделе 6.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы изготовителя
