ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «10» апреля 2023 г. № 786

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» апреля 2023 г. № 786

Лист № 1 Регистрационный № 59250-14 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны биконические измерительные НБА-02, НБА-02/1

Антенны биконические измерительные НБА-02, НБА-02/1 (далее - антенны НБА-02,

НБА-02/1) предназначены для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) — для измерений напряженности электрической составляющей электромагнитного поля.

Описание средства измерений

Принцип действия антенн НБА-02, НБА-02/1 подключаемых к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на биконическом симметричном вибраторе, в напряжение переменного тока, пропорциональном напряженности электрического поля.

Конструктивно антенны НБА-02 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом дифференциального усилителя с блоком питания (далее - усилитель).

К корпусу усилителя прикреплена ручка антенны. В торце ручки антенны расположен выходной ВЧ соединитель.

На корпусе усилителя расположены включатель (выключатель) питания, индикатор включения (выключения) питания, индикатор разрядки аккумуляторных батарей и разъем для подключения устройства зарядного.

Усилитель согласовывает импеданс антенны с волновым сопротивлением выходного ВЧ соединителя, усиливает и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны НБА-02 в диапазоне частот от 9 кГц до 2500 МГц.

Блок питания состоит из аккумуляторной батареи и устройства сигнализации разряда аккумуляторной батареи.

Для зарядки аккумуляторной батареи в комплект поставки входит устройство зарядное. Общий вид антенны НБА-02 приведен на рисунках 1 и 2.

Конструктивно антенны НБА-02/1 представляют собой приемный биконический симметричный вибратор, конструктивно объединенный с корпусом согласующего устройства.

К корпусу согласующего устройства прикреплена ручка антенны.

В торце ручки антенны расположен выходной ВЧ соединитель. Общий вид антенны НБА-02/1 приведен на рисунках 3 и 4.

На ручке антенн НБА-02, НБА-02/1 имеется устройство, позволяющее закреплять антенну на стандартный штатив.

От несанкционированного доступа антенны НБА-02 защищены пломбированием одного из винтов на корпусе усилителя. Схема пломбировки антенн НБА-02 от несанкционированного доступа представлена на рисунке 5.

Антенны НБА-02/1 защищены от несанкционированного доступа пломбированием одного из винтов на корпусе согласующего устройства. Схема пломбировки антенн НБА-02/1 от несанкционированного доступа представлена на рисунке 6.

Места нанесения знака утверждения типа представлены на рисунках 5 и 6.

Места нанесения заводских номеров в виде пяти цифр, расположенных на шильдиках, изготовленные методом струйной печати на полиэстеровой пленке, представлены на рисунках 5 и 6.

Места нанесения знака поверки в виде наклейки с изображением знака поверки представлено на рисунках 5 и 6.

2

• 1 - приемный биконический симметричный вибратор;

• 2 - дифференциальный усилитель с блоком питания;

• 3 - ручка антенны;

• 4 - выходной ВЧ соединитель;

• 5 - штатив

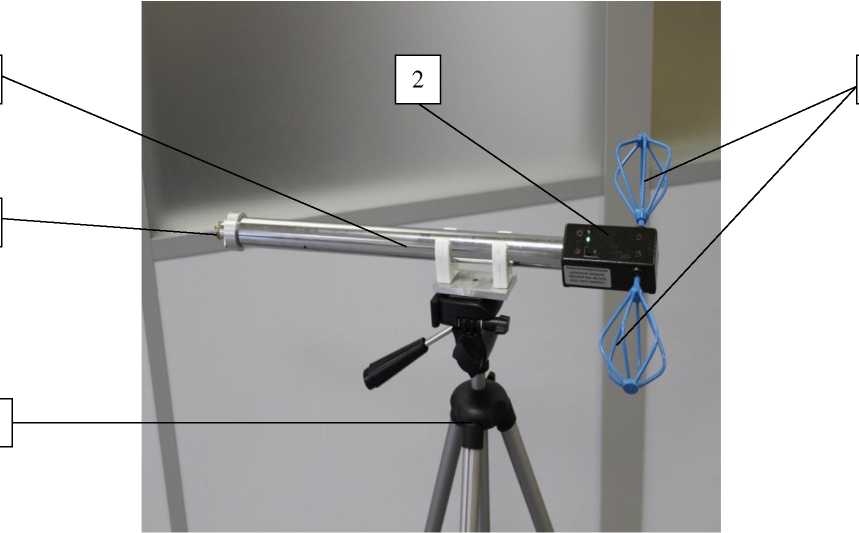

Рисунок 1 - Общий вид антенны НБА-02

1 - индикатор включения (выключения) питания, индикатор разрядки аккумуляторной батареи;

2 - включатель (выключатель) питания;

3 - разъем для подключения устройства зарядного

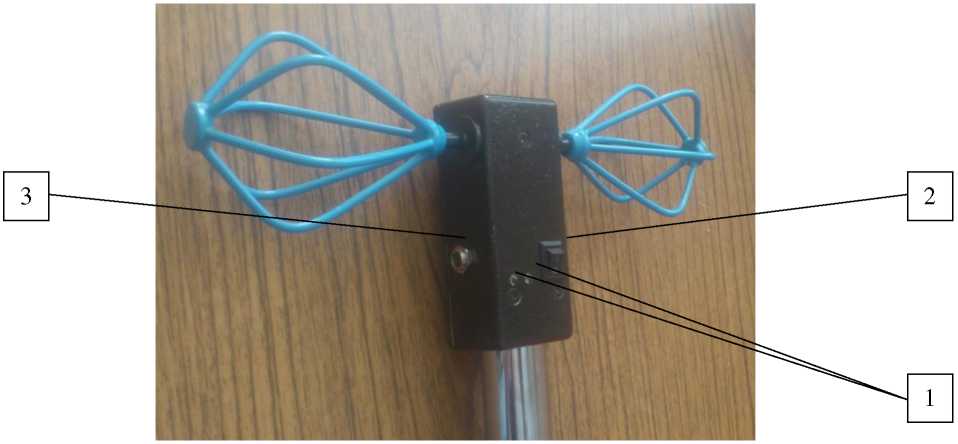

Рисунок 2 - Общий вид антенны НБА-02

• 1 - приемный биконический симметричный вибратор;

• 2 - согласующее устройство;

• 3 - штатив

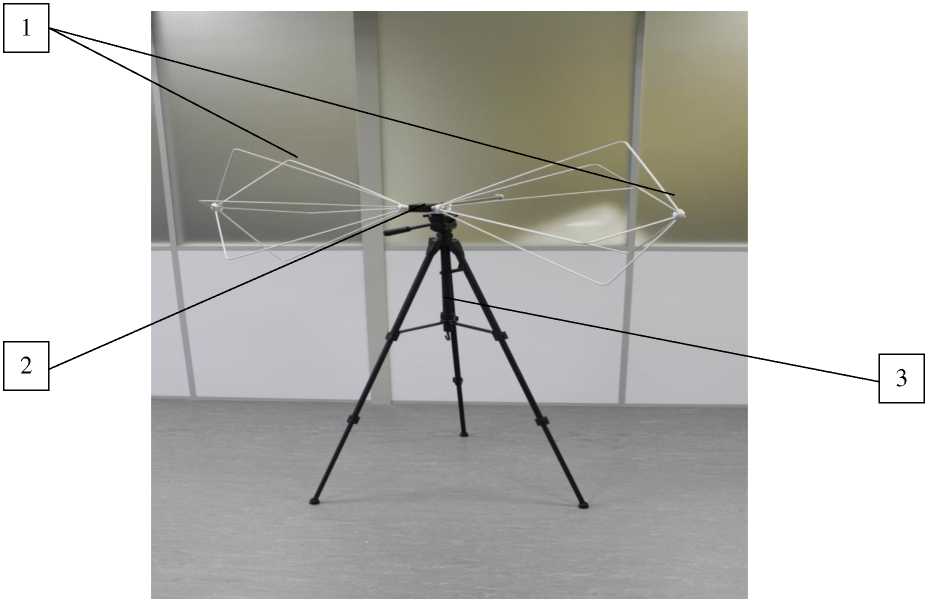

Рисунок 3- Общий вид антенны НБА-02/1

2

• 1 - согласующее устройство;

• 2 - ручка антенны;

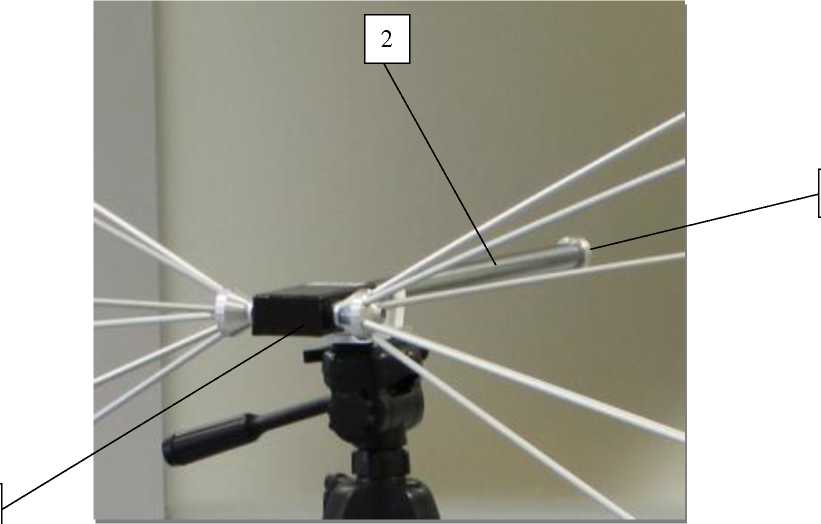

• 3 - выходной ВЧ соединитель Рисунок 4 - Общий вид антенны НБА-02/1



• 1 - место пломбировки от несанкционированного доступа

• 2 - место нанесения знака утверждения типа

• 3 - место нанесения знака поверки

• 4 - место нанесения заводского номера

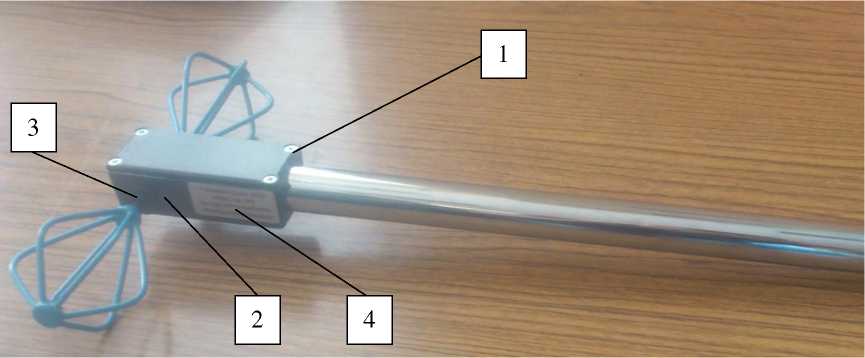

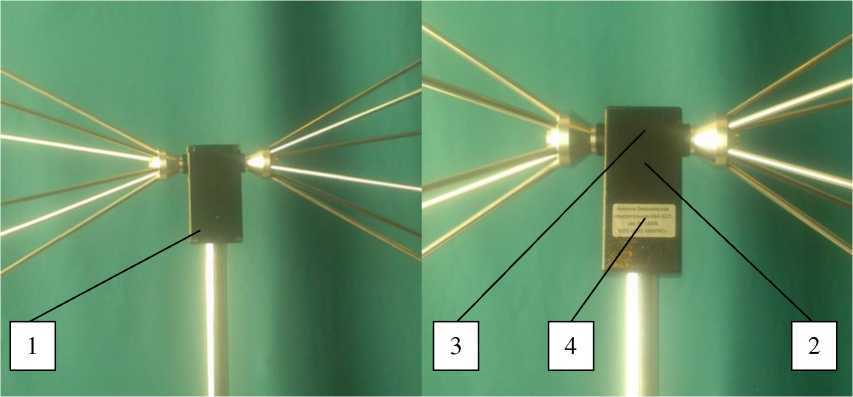

Рисунок 5 - Антенна НБА-02 с местами нанесения знака утверждения типа, знака поверки и заводского и пломбировки от несанкционированного доступа

Вид сзади

Вид спереди

• 1 - место пломбировки от несанкционированного доступа

• 2 - место нанесения знака утверждения типа

• 3 - место нанесения знака поверки

• 4 - место нанесения заводского номера

Рисунок 6 - Антенна НБА-02/1 с местами нанесения знака утверждения типа, знака поверки и заводского номера и пломбировки от несанкционированного доступа

Таблица 1 - Метрологические характеристики антенн НБА-02

Таблица 2 - Напряжение собственных шумов Um

Таблица 3 - Основные технические характеристики антенн НБА-02

Таблица 4 - Метрологические характеристики антенн НБА-02/1

Таблица 5 - Основные технические характеристики антенн НБА-02/1

Продолжение таблицы 5

наносится на титульные листы документов ПНРМ.464653.005 ФО «Антенна биконическая измерительная НБА-02. Формуляр» и ПНРМ.464653.006 ФО «Антенна биконическая измерительная НБА-02/1. Формуляр» методом компьютерной графики, и на корпус дифференциального усилителя антенны НБА-02, и на корпус согласующего устройства антенны НБА-02/1 в виде этикетки, выполненной типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность антенны НБА-02

Таблица 7 - Комплектность антенны НБА-02/1

приведены в разделе 7 «Порядок работы» документа ПНРМ.464653.005 РЭ «Антенна биконическая измерительная НБА-02. Руководство по эксплуатации» и в разделе 7 «Порядок работы» документа ПНРМ.464653.006 РЭ «Антенна биконическая измерительная НБА-02/1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;

ПНРМ. 464653.005 ТУ «Антенны биконические измерительные НБА-02, НБА-02/1. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие НИФРИТ» (ООО «НПП НИФРИТ»)

ИНН 7735590260

Адрес: 124460, г. Москва, г. Зеленоград, 2-й Западный пр-д, д.1, стр. 1 подвал, помещ. I, ком. 9

Телефон (факс): 8 (499) 995-08-52

E-mail: info@niphrit.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский  институт  физико-технических и радиотехнических

измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон: 8 (495) 526-63-00

Факс: 8 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» апреля 2023 г. № 786

Лист № 1 Регистрационный № 72195-18                                           Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические ТХА 001, ТХА 002, ТХК 002

Преобразователи термоэлектрические ТХА 001, ТХА 002, ТХК 002 (далее по тексту -преобразователи) предназначены для измерений температуры газообразных, жидких и сыпучих неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру преобразователей, а также температуры подшипников и поверхностей твердых тел.

Описание средства измерений

Принцип работы преобразователей основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.

Преобразователи изготавливают в общепромышленном исполнении (далее по тексту -ТХА 001-Оп, ТХА 002-Оп, ТХК 002-Оп) и взрывозащищенном исполнении с видами взрывозащиты по ТР ТС 012/2011 «искробезопасная электрическая цепь «i» (далее по тексту -ТХА 001-Exi, ТХА 002-Exi, ТХК 002-Exi), «взрывонепроницаемые оболочки “d”» (далее по тексту - ТХА 001-Exd, ТХА 002-Exd, ТХК 002-Exd) и «защита вида n» (далее по тексту - ТХА 001-Exn).

Преобразователи состоят из одного или двух чувствительных элементов (термопар), защитной арматуры с монтажными элементами или без них, головки или соединительного кабеля, или соединительного кабеля и головки. Соединительные кабели оканчиваются либо свободными концами, либо клеммами, либо разъемами.

Погружаемые преобразователи ТХА 001 имеют модели с ТХА 001.01 по ТХА 001.11, которые отличаются друг от друга по виду взрывозащиты, по диапазону измерений температуры, по наличию и типу головки, по типу рабочего спая, по диаметру защитной арматуры, по виду установочного устройства.

Модели погружаемых преобразователей ТХА 001 имеют исполнения, отличающиеся друг от друга по типу рабочего спая, по количеству термопар, по классу допуска, по длине погружаемой части защитной арматуры, по материалу и длине соединительного кабеля.

Преобразователи ТХА 002, ТХК 002 имеют модели для измерений температуры погружаемым и поверхностным способами.

Погружаемые преобразователи ТХА 002, ТХК 002 имеют модели с ТХА 002.00В по ТХА 002.09В, с ТХА 002.10 по ТХА 002.17, с ТХА 002.40 по ТХА 002.43, с ТХА 002.50 по ТХА 002.59, ТХА 002.65К, с ТХА 002.80 по ТХА 002.99, ТХА 002.К, с ТХК 002.00В по ТХК 002.03В, ТХК 002.08В, ТХК 002.09В, ТХК 002.40, ТХК 002.42, с ТХК 002.50 по ТХК.002.59, с ТХК 002.80 по ТХК 002.99, ТХК 002.К, которые отличаются друг от друга по виду взрывозащиты, по диапазону измерений температуры, по типу рабочего спая, по наличию и типу головки, по количеству термопар, по диаметру защитной арматуры, по виду установочного устройства.

Модели погружаемых преобразователей ТХА 002, ТХК 002 имеют исполнения, отличающиеся друг от друга по классу допуска, по длине и диаметру погружаемой части защитной арматуры, по материалу и длине соединительного кабеля.

Поверхностные преобразователи ТХА 002, ТХК 002 имеют модели ТХА 002.П, ТХК 002.П, которые отличаются друг от друга по виду взрывозащиты.

Модели поверхностных преобразователей ТХА 002.П, ТХК 002.П имеют исполнения, отличающиеся друг от друга по классу допуска, по диапазону измерений температуры, по типу рабочего спая, по количеству термопар, по наличию и типу головки, по диаметру установочной поверхности, по материалу и длине соединительного кабеля.

Фотографии общего вида преобразователей представлены на рисунках 1 - 8.

Заводские номера в виде цифрового обозначения методом термотрансферной печати наносятся на этикетку (шильдик), прикрепленную к преобразователям, или методом лазерной гравировки на элементы конструкции преобразователя. Пломбирование преобразователей не предусмотрено.

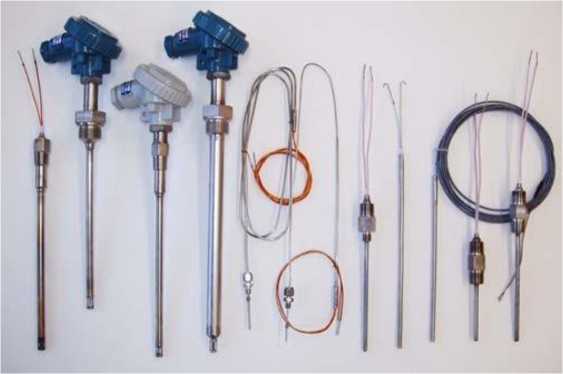

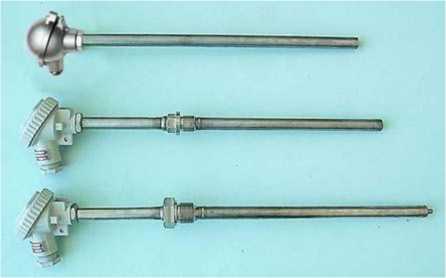

Рисунок 1 - Преобразователи общепромышленные ТХА 001-Оп и взрывозащищенные ТХА 001-Exi и ТХА 001-Exn

Рисунок 2 - Преобразователи взрывозащищенные

ТХА 001-Exd

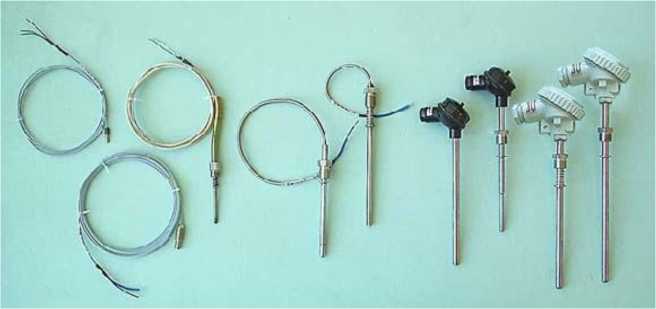

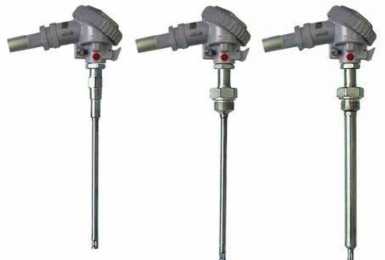

Рисунок 3 - Преобразователи погружаемые общепромышленные ТХА 002-Оп, ТХК 002-Оп и взрывозащищенные ТХА 002-Exi, ТХК 002-Exi-c диаметром защитной арматуры 20

мм

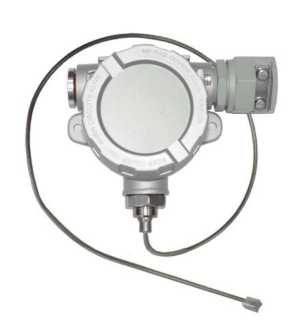

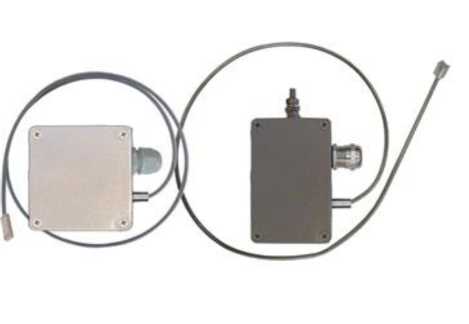

Рисунок 4 - Преобразователи поверхностные общепромышленные ТХА 002.П-Оп, ТХК 002.П-Оп и взрывозащищенные ТХА 002.n-Exi, ТХК 002.n-Exi

Рисунок 5 - Преобразователи поверхностные взрывозащищенные ТХА 002.П-Exd, ТХК 002.n-Exd

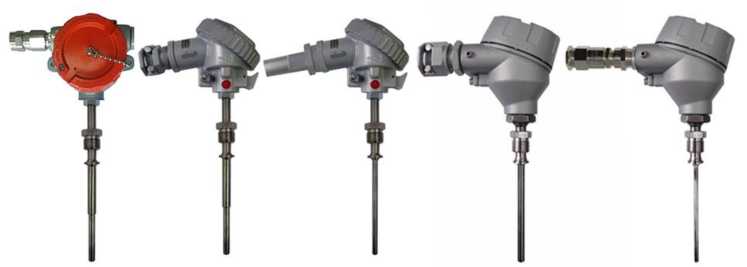

Рисунок 6 - Преобразователи погружаемые общепромышленные ТХА 002-Оп, ТХК 002-Оп и взрывозащищенные ТХА 002-Exi, ТХК 002-Exi с диаметром защитной арматуры до 10 мм включительно

Рисунок 7 - Преобразователи погружаемые кабельные общепромышленные ТХА 002.К-Оп, ТХК 002.К-Оп и взрывозащищенные ТХА 002.K-Exi, ТХК 002.K-Exi с диаметром защитной арматуры до 10 мм

Рисунок 8 - Преобразователи погружаемые взрывозащищенные ТХА 002-Exd,

ТХК 002-Exd

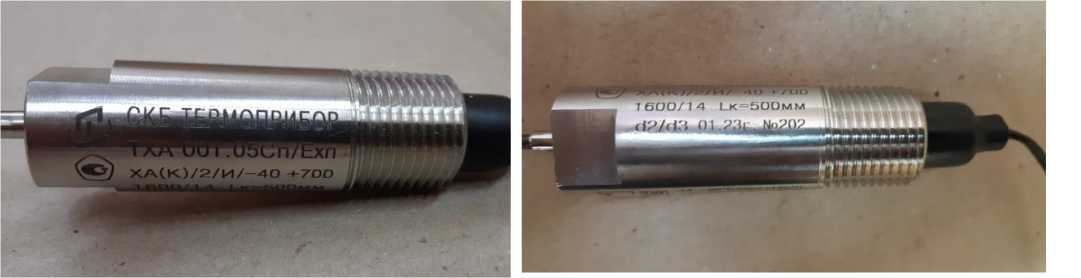

Рисунок 9 - Место нанесения знака        Рисунок 10 - Место нанесения заводского

утверждения типа методом лазерной         номера методом лазерной гравировки на

гравировки на корпус преобразователя               корпус преобразователя

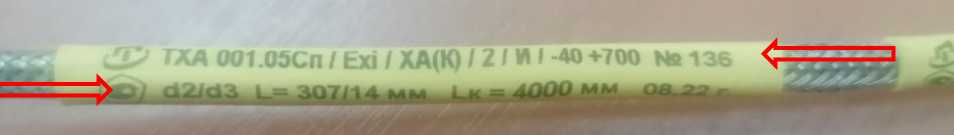

Рисунок 11 - Место нанесения знака утверждения типа и место нанесения заводского номера методом термотрансферной печати на этикетку (шильдик) преобразователя

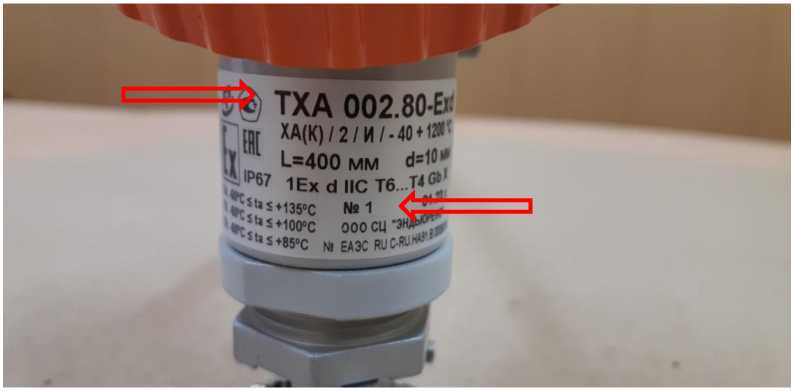

Рисунок 12 - Место нанесения знака утверждения типа и место нанесения заводского номера типографским методом термотрансферной печати на шильдик преобразователя

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Продолжение таблицы № 2

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации преобразователей типографским способом, а также на этикетку (шильдик), прикрепленную кпреобразователям, или на элементы конструкции преобразователя.

Таблица 3 - Комплектность средства измерений

приведены в разделе 2.3 «Использование» документа РГАЖ 0.282.002.01 РЭ.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ РГАЖ 0.282.002.01 ТУ Преобразователи термоэлектрические ТХА 001, ТХА 002, ТХК 002. Технические условия.

Закрытое акционерное общество Специализированное конструкторское бюро «Термоприбор» (ЗАО СКБ «Термоприбор»)

ИНН 7724123433

Адрес: 115201, г. Москва, ул. Котляковская, д. 6, стр. 8

Тел./факс: (495) 513-42-51, 513-47-76, 513-44-38

E-mail: info@termopribor.com

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 117246, г. Москва, Научный пр-д, д. 8, стр. 1, помещ. XIX, ком. № 14-17 Тел. +7 (495) 775-48-45

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1 Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» апреля 2023 г. № 786

Лист № 1 Регистрационный № 73631-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные BA 100

Назначение средства измерений

Анализаторы рентгенофлуоресцентные BA 100 (далее - анализаторы) предназначены для измерений толщины покрытия, определения концентрации растворов, составов сплавов.

Описание средства измерений

Принцип действия анализаторов основан на анализе материалов методом энергодисперсионной флуоресценции, при котором на образец воздействуют рентгеновскими лучами, генерируемые рентгеновской трубкой, вследствие чего образуется флуоресцентное рентгеновское излучение, по энергии которого определяют элементы, представленные в образце, а по интенсивности определяют толщину покрытия и элементный состав.

Конструктивно анализаторы выполнены в виде настольных приборов с отдельно устанавливаемым компьютером и включают в себя следующие основные составные части:

• - корпус щелевой конструкции (модификации B и P), служащий для стабилизации аналитических условий и для защиты пользователя от излучения;

• - измерительная камера, расположенная внутри корпуса и служащая для размещения образцов;

• - микрофокусная видеокамера для визуального наведения на измеряемую область образцов;

• - широкополосный многоканальный усилитель для регистрации излучаемых фотонов;

• - измерительная головка; установленная во внутреннем стальном корпусе лифта, который перемещает головку для оптимизации расстояния фокусировки;

• - микрофокусная рентгеновская трубка, которая находится в экранированном корпусе, обеспечивающем испускание рентгеновских лучей направленным пучком в измерительную камеру;

• - комплект коллиматоров, служащих для фокусировки рентгеновского луча на измеряемой области;

• - твердотельный кремниевый детектор с температурной стабилизацией.

Анализаторы выпускаются в следующих модификациях B, P и L. Анализаторы модификации В имеют фиксированный измерительный столик. Анализаторы модификации Р оснащены моторизированным программируемым измерительным столиком. Анализаторы модификации L имеют закрытую измерительную камеру увеличенного объема.

Общий вид анализаторов представлен на рисунках 1, 2 и 3.

Место пломбировки и место нанесения заводского номера представлены на рисунке 4. Каждый экземпляр анализатора имеет заводской номер, расположенный на задней панели. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием или иным пригодным способом.

Нанесение знака поверки на анализаторы не предусмотрено.

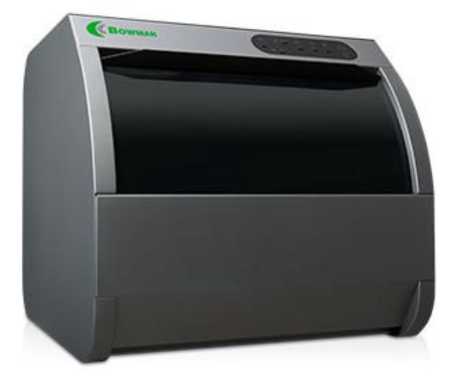

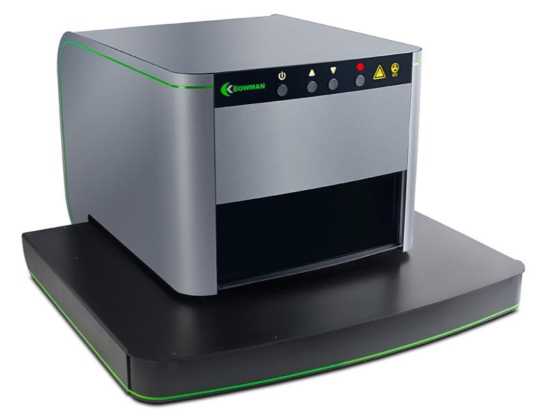

Рисунок 1 - Общий вид анализаторов модификации B

Рисунок 2 - Общий вид анализаторов модификации P

Рисунок 3 - Общий вид анализаторов модификации L

Место нанесения заводского номера и знака утверждения типа

Рисунок 4 - Место пломбировки и место нанесения заводского номера

Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик. Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на заднюю панель корпуса анализаторов типографским способом.

аблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Анализ» руководства по эксплуатации «Анализаторы рентгенофлуоресцентные BA 100».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта Российской Федерации от 28 сентября 2018 г. № 2089 «Об утверждении Государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях»;

Приказ Росстандарта Российской Федерации от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Росстандарта Российской Федерации от 4 июля 2022 г. №  1622

«Об утверждении Государственной поверочной схемы для средств измерений массы».

Изготовитель

«BOWMAN ANALYTICS INC.», США

Адрес: 1125 Remington Rd. Schaumburg, IL 60173, США

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц №30003-2014.

в части внесения изменений

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 апреля 2023 г

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведенвд^щедосхаыешя-ашржащишищнем документов



и сведении, утвержден] [ым _w „                хранится в системе электрон

и торговли Российской Фе/

• 5. Контроль за испол! [в

Заместитель Руководителя

Сертификат: 646070CB8S806S9469A85BF6D18138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024
