Инструкция

Система измерительная контроля параметров блоков 2 и 6 изделия 760 СИ БРП-760.9500-0

Методика поверки

СИ БРП-760.9500-0 МП

Москва 2019 г.

СОДЕРЖАНИЕ

Стр.

• 1   Введение

• 2  Операции поверки

• 3  Средства поверки

• 4  Требования безопасности

• 5  Условия поверки

• 6  Подготовка к проведению поверки

• 7  Проведение поверки

• 8  Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее по тексту - методика) устанавливает порядок проведения и оформления результатов поверки системы измерительной контроля параметров блоков 2 и 6 изделия 760 СИ БРП-760.9500.0 (далее по тексту - СИ БРП-760.9500-0) и устанавливает методику первичной и периодических поверок.

• 1.2 Интервал между поверками - 1 год.

2.1 При проведении поверки выполнять операции, указанные в таблице 1. Т аблица 1

Проведение поверки отдельных измерительных каналов из состава СИ БРП-760.9500-0

возможно

3.1 Средства поверки приведены в таблице 2. Таблица 2

• 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

• 3.3 При поверке должны использоваться средства измерений утвержденных типов.

• 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02 июля 2015 г. и иметь действующее свидетельство о поверке (знак поверки).

• 3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

• 4.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

• 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему, знающие принцип действия используемых средств поверки и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и имеющие достаточную квалификацию.

• 4.5 Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C...................................................от 15 до 30;

• - относительная влажность воздуха, %.....................................................от 30 до 80;

• - атмосферное давление, мм рт. ст. (кПа)........................от 730 до 785 (от 97,3 до 104,6);

• - напряжение питания однофазной сети переменного тока

при частоте (50±1) Гц, В.......................................................................от 200 до 230.

При подготовке к поверке:

• - проверить наличие свидетельств (знаков поверки) о поверке эталонов и СИ;

• - проверить целостность электрических цепей ИК;

• - включить питание измерительных преобразователей и аппаратуры системы;

• - запустить программу градуировки в соответствии с РЭ системы;

• - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений;

• - исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в любое положение);

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания и следов разрушения и старения изоляции внешних токоведущих частей системы;

• - отсутствие неудовлетворительного крепления разъемов;

• - заземление электронных блоков системы;

• - наличие товарного знака фирмы-изготовителя, заводского номера системы и состояние лакокрасочного покрытия;

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2 Опробование

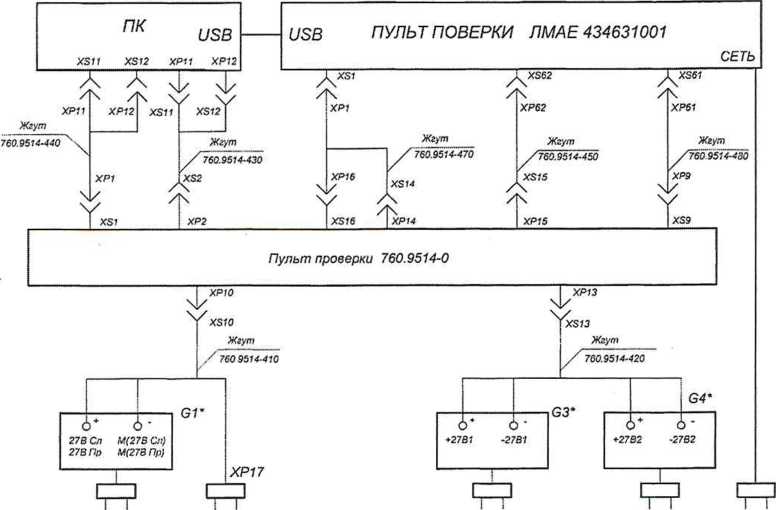

Собрать схему измерений в соответствии с рисунком 1.

G2* • сеть 220BIA.N) 50Гц с зааемляющим mps/пьим проводом

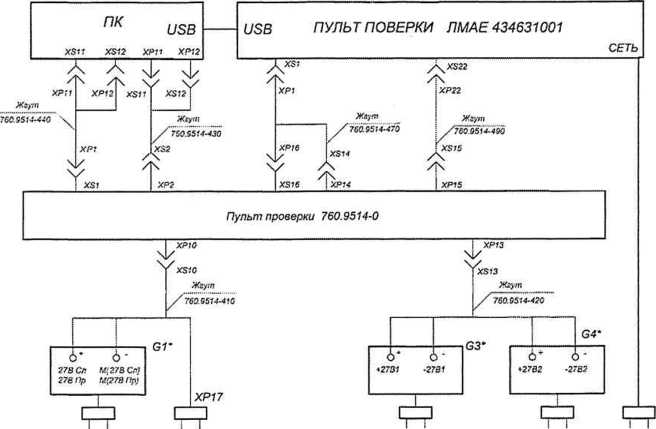

Рисунок 1 - Схема опробования СИ БРП-760.9500-0 в автоматическом режиме

• 7.2.1 Опробование проводить с помощью тестового контроля, без использования средств поверки, в следующей последовательности:

• - убедится, что все тумблеры на пульте технологическом находятся в нижнем положении;

• - включить источники постоянного тока Gl, G2, G3, установить на них выходное напряжение 27 В;

• - на пульте проверки 760.9514-0 включить тумблер «27 В», должен начать мигать индикатор «27 В»;

• - включить блок питания компьютера, включить системный блок компьютера, индикатор «27 В» на пульте проверки 760.9514-0 должен гореть не мигая. Включить монитор и принтер;

• - на пульте проверки 760.9514-0 включить тумблер «~220 В», должен загореться индикатор «~220 В»;

• - на пульте технологическом включить тумблер «~220 В» - на пульте технологическом должны загореться светодиоды «5 В», «+15 В», «-15 В», «АРР».

Примечание: выключение проводится в обратном порядке.

• 7.2.2 После загрузки компьютера на экране монитора появится стандартное окно «Рабочий стол». На «Рабочем столе» компьютера найти ярлык «760». Установить курсор на ярлык и дважды нажать левую клавишу «мыши». На экране монитора откроется главное окно программы, указанное на рисунке 2.



Рисунок 2 - Главное окно программы

В левом верхнем углу окна программы «760» установить курсор на надпись «Тест», нажать левую клавишу «мыши», затем выбрать «атрибуты испытаний». В открывшемся окне «атрибуты испытаний» поочередно выбрать (поставить метки): тип проверки - «Комплексная проверка», тип изделия - «БРП» и «Имитатор» (поставить галочку).

После заполнения полей в данном окне нажать кнопку «Продолжить», на экране появится окно «Ход испытания», предлагающее отменить или продолжить испытания нажатием «Пуск» или «Отменить». При нажатии «Отменить» на экране появится главное окно программы.

Для запуска проверки нажать кнопку «Пуск». В окне сообщений в течение 2-х минут должны появляться сообщения о ходе проверки до завершения программы. Индикацию на пульте технологическом не контролировать.

Завершение работы обозначается появлением надписи «Проверка закончена» в поле команд оператору. В случае остановки программы, в поле сообщений будет указана причина остановки.

Закрыть окно «Ход испытаний» программы, для чего, курсором и левой клавишей «мыши» нажать кнопку «закрыть» или «X» в верхнем правом углу окна.

Откроется главное окно программы со списком проведенных проверок и информацией о последней проверке.

Вывести протокол на экран. Для этого, курсором и левой клавишей «мыши» нажать на строку проведенного испытания, а затем нажать на значок «Вывод протокола».

Откроется окно программы «Форма протокола».

Выбрать форму протокола. Для этого, курсором и левой клавишей «мыши» выбрать «Периодические испытания» затем нажать на кнопку «Создать».

Откроется окно программы «Протокол»

Результаты опробования считать положительными, если система запускается и все параметры протокола соответствуют требованиям, приведенным в РЭ.

7.3 Определение MX СИ БРП-760.9500-0

• 7.3.1 Подготовка системы к поверке

• 7.3.1.1 После проведения опробования закрыть окно программы «760» и произвести выключение системы.

• 7.3.1.2 При поверке MX измерительных каналов системы для блока 2 собирается схема измерений в соответствии с рисунком 3.

G2* • сеть 220B(A.N) 50Гц с заземпякпцим пцхпшмм приводом

у

Рисунок 3 - Схема измерений для определения MX СИ БРП-760.9500-0 для блока 2

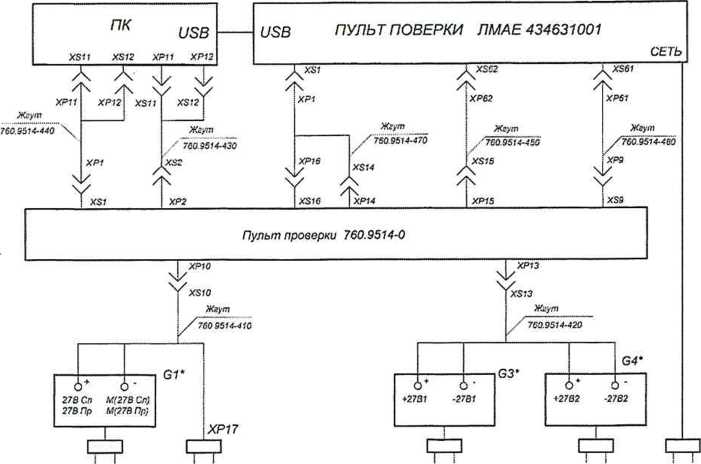

• 7.3.1.3 При поверке MX измерительных каналов системы для блока 6 собирается схема измерений в соответствии с рисунком 4.



  Рисунок 4 - Схема измерений для определения MX СИ БРП-760.9500-0 для блока 6



  G2 * - a.wi> Z2QB(A N) 5ОГа с зпзомпяюид^м щрюшм проводом

• 7.3.1.4 Включить источники постоянного тока Gl, G2, G3 и установить на них напряжение 27 В. На пульте проверки 760.9514-0 включить тумблер «27 В», должен начать мигать индикатор «27 В». Включить блок питания компьютера, включить системный блок компьютера, индикатор «27 В» на пульте проверки 760.9514-0 должен гореть не мигая. Включить монитор и принтер. На пульте проверки 760.9514-0 включить тумблер «~220 В», должен загореться индикатор «~220 В». На пульте поверки ЛМАЕ.434631.001 включить тумблер «~220 В», должен загореться индикатор «~220 В».

Примечание - выключение системы проводится в обратном порядке.

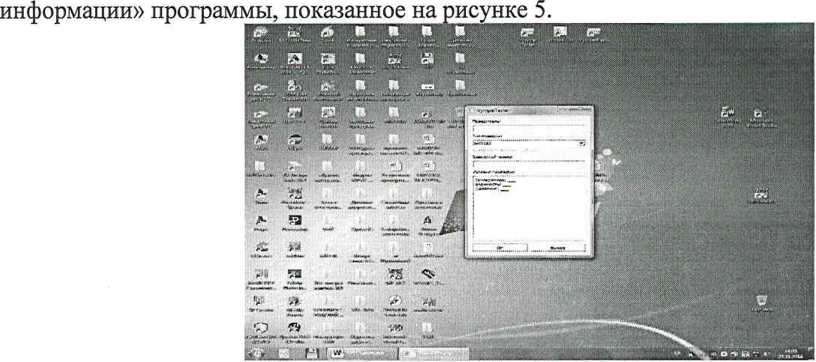

• 7.3.1.5 После загрузки компьютера на экране монитора появится стандартное окно «Рабочий стол».

  На «Рабочем столе» компьютера найти ярлык «VympelTester». Установить курсор на ярлык и дважды нажать левую клавишу «мыши». На экране монитора откроется окно «Ввод служебной



  Рисунок 5 - Внешний вид окна «Ввод служебной информации»

• 7.3.1.6 В окне ввода служебной информации программы поверки:

• - ввести в строку «Поверитель» фамилию, имя и отчество певерителя;

• - выбрать тип поверяемой системы в строке «Тип проверки» из всплывающих вариантов выбрать «БРП760»;

• - ввести в строку «Заводской номер» заводской номер поверяемой системы;

• - внести температуру окружающей среды, атмосферное давление и относительную влажность воздуха в помещении, где проводится поверка в окно «Условия поверки».

После выполнения указанных действий нажать программную кнопку «ОК».

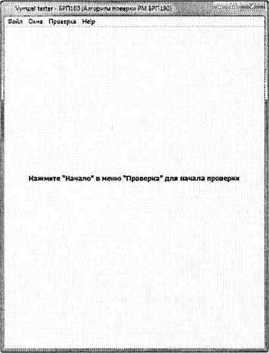

На экране монитора системы отобразится «Главное окно» программы поверки, внешний вид которого изображен на рисунке 6.

Рисунок 6 - Внешний вид «Главного окна» программы поверки

• 7.3.1.7 Установить курсор на программную кнопку «Проверка» и во всплывающем меню нажать программную кнопку «Начало», при этом откроется окно «Подготовка к проведению измерений», внешний вид которого показан на рисунке 7.

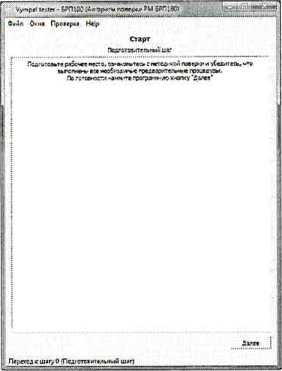

  Рисунок 7- Внешний вид окна «Подготовка к проведению измерений»

• 7.3.1.8 После выполнения требований, изложенных в окне «Подготовка к проведению измерений», нажать программную кнопку «Проверка» и во всплывающем меню нажать программную кнопку «Шаги». На экране монитора откроется окно «Этапы поверки», внешний вид

  которого показан на

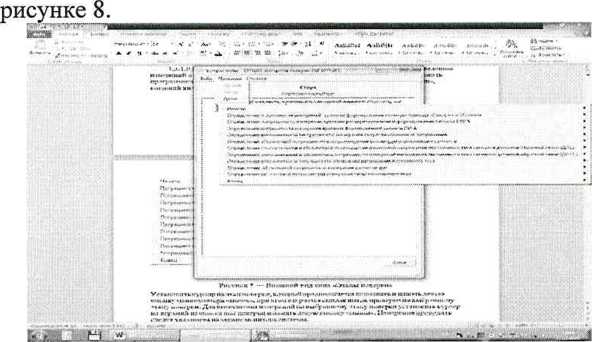

  Рисунок 8 - Внешний вид окна «Этапы поверки»

• 7.3.1.9 Установить курсор на этап поверки, который предполагается исполнять и нажать левую кнопку манипулятора «мышь», при этом откроется список шагов проверки по выбранному этапу поверки. Для выполнения измерений по выбранному этапу поверки установить курсор на верхний из списка шаг поверки и нажать левую кнопку «мыши». Измерения проводить, следуя указаниям на экране монитора системы.

Вид программного окна с указаниями поверителю представлен на рисунке 9.

tympel terter - ЕРП1£3 «Алгоритм по«ер*я РМ 5РП125}       —ОХ

Файл Окна Прсвсрса Help

Настройка сепаратора

Настройка гесса’орп

■ нвхал» к-«ху                пвгнаяа)вьбратэ ре»г *use«- ОЛтх/де*#}

: Нахал. кнопку Stoop rpeascreezenita ед. nepesen.i ое*> г •ггерие-.'еу-

• • 6**стота) в        Псрим/< в •’АтргОв»'»     -гуд в/Снехем.*) в

:       v урсвеге-Н •оэее-э)

: Нахал» киоску < Carnd $еЬр- (1 аьс5оал. '■лрачетэ «Ouspot Load’ (B»ocp«oe

; cenpcT.we«Me; и nepeaeent в -Set То   1* Ъь&гЫ stwaa-ae «пропел***?

: нахал» кногку ■овгетесде*      •втр*/ устееовить «Aenod • Т'.ктгэд? равмън ХО с.

! ■,^,сг*ся'Л»     i.e7?> (Etcow? yposen) эае-ss<6 8, уст *<в;гл> <ow Level.-

j VP:w*}p?3ht.*iOB, устагэвитэ *₽Jse Mdih*                             ?00»»s

; нахал. кнопку «Surrt-                    зестугьссв? ’••емаесл! xs Of?' в О.*,

: уг-оиойль ofCydea* (ког.-чеслю1*г,-д>«в} pasm»:t i

: нахал» кнопку • Затух) устакэе.гг» эех> л «Souroe‘-в «Ext- ^*и.гл<«. вь£рал>

: речам лГдиег Sew О'-гта*з5ка мг уск») в пале       {Змержкэ? уяанмя-лвае*

; нужное хвчьч« всж*е»*сА мрерхки эл-эсителио sanypoouiero инлтьса (з

‘ сгг*е ICOsk). в по.-* чдееЬ ЭДямиь} устакавл w 9W >£. we «Stope* (wwc«-ocr»

:и»г_>7!ь«9!1п,скэ)?ст_вц_?5,п:я»аеяврех;-1 -S«jio3-*{w.c-sren>Hc.'j

; начал, киоску xi G-e.-r*! 5eL> ; 1 резокр»5оты »Cuiputr (Быг«г) перевести e

: положение «От. ■

• • Нажать «окхку -2 Oe.-neJ Sebp* (2 канал) я псггор;гть ке сгерэихм только ухе с втосвм : каналах, с •■четой .-ствтквку Зе-ау в 1 Юк

i Пэ готавнкта нюкнгте 'Залее'

I

имаа                                                     J

Proceed tertepi Настройте генераторе;                                   ~

Рисунок 9 - Программное окно с указаниями оператору

Программные окна выполнения поверки содержат программную кнопку «Назад», нажатие на которую позволяет повторить текущий шаг поверки.

Система готова к проведению поверочных работ.

7.3.2 Определение погрешности измерения времени формирования команды «Готов» Собрать схему измерений в соответствии с рисунком 10.

• 1 Кабель коаксиальный

• 2 Нагрузка коаксиальная 50 Ом

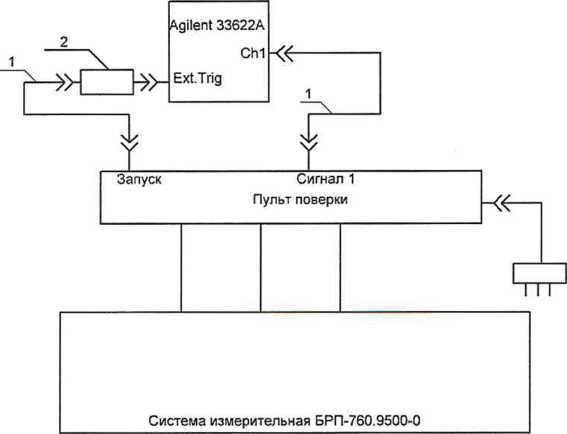

Рисунок 10 - Схема определения погрешности времени формирования команды «Готов»

• 7.3.2.1 На ПЭВМ из состава системы в программе «Vympel Tester» выбрать и запустить исполнение этапа определения абсолютной погрешности измерения времени формирования команд «Готов». Следуя указаниям на экране монитора по установке параметров сигналов генератора 33622А и по управлению ходом поверки произвести измерения.

Измеренные значения параметров временной задержки формирования команды «Готов» для блока 2 и для блока 6 определяются автоматически и заносятся в базу данных системы в виде таблицы 3.

Абсолютная погрешность измерений времени (Л) формирования команды «Готов» автоматически вычисляется в соответствии с формулой 1:

At⁼ tiaM — td, МС            OX

где t₄ - значение времени задержки импульсного сигнала, канала Chi генератора относительно сигнала внешнего запуска, мс;

t_H3M - значение времени задержки, измеренное системой относительно импульса запуска, мс.

• 7.3.2.2 Пределы допускаемой абсолютной погрешности измерений временных интервалов (Адой) вычисляются в соответствии с формулой:

Адо«= ± (5-10~²td. +1), мс            (2),

где t_A. - действительное значение временных интервалов.

Таблица 3.

Результаты поверки считать положительными, если:

• - диапазон измерения времени формирования команды «Готов» от 20 до 200 мс;

• - абсолютная погрешность измерений времени формирования команды «Готов» находится в пределах ± (5- 10’²Ч_д+1), мс.

• 7.3.3 Определение погрешности воспроизведения амплитуды управляющих сигналов Собрать схему в соответствии с рисунком 11.



1 Провод измерительный

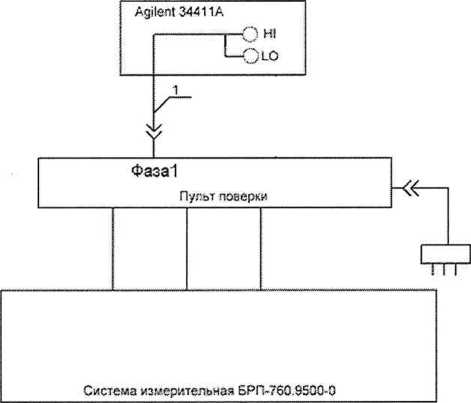

Рисунок 11 - Схема определения погрешности каналов воспроизведения амплитуды управляющих сигналов

• 7.3.3.1 На ПЭВМ из состава системы в программе «Vympel Tester» выбрать и запустить выполнение этапа определения абсолютной погрешности воспроизведения амплитуды управляющих сигналов. В соответствии с указаниями оператору на экране монитора ПЭВМ по установке режимов работы мультиметра и по управлению ходом поверки провести измерения значений амплитуды управляющих сигналов.

При выполнении измерений последовательно занести, с учетом знака и размерности, результаты измерений значений 5зад.1тах, 5зад.1тт, 6зад.2тах, 5зад.2тт, бзад.Зтах, бзад.Зтт, в открывающуюся в нижней части экрана строку.

После введения очередного результата измерения нажать программную кнопку «Далее».

• 7.3.3.2 Абсолютная погрешность воспроизведения амплитуды управляющих сигналов (АГ) автоматически вычисляется в соответствии с формулой 3:

\U= Uh-Uu™, В         (3)

где U_H - номинальное значение амплитуды напряжения управляющего сигнала, воспроизводимое системой;

и_г<₃м - напряжение измеренное мультиметром.

• 7.3.3.3 Результаты поверки канала воспроизведения амплитуды для блока 2 автоматически заносятся в базу данных в виде таблицы 4.

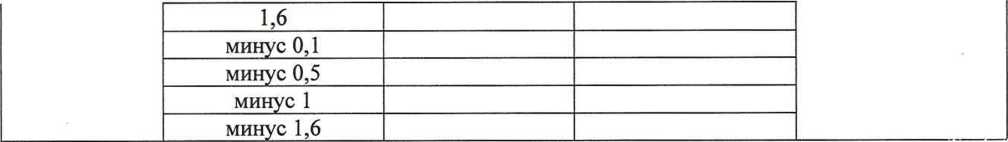

Таблица 4.

7.3.3.4 Результаты поверки канала воспроизведения амплитуды для блока 6 автоматически

заносятся в базу данных в виде таблицы 5. Таблица 5.

Результаты поверки считать положительными, если:

- номинальные значения амплитуды воспроизводимых управляющих сигналов минус 10,

10 В;

- абсолютная погрешность воспроизведения управляющих сигналов находится в пределах ± 0,1 В

• 7.3.4 Определение погрешности измерений напряжения постоянного тока сигналов датчиков обратной связи (ДОС)

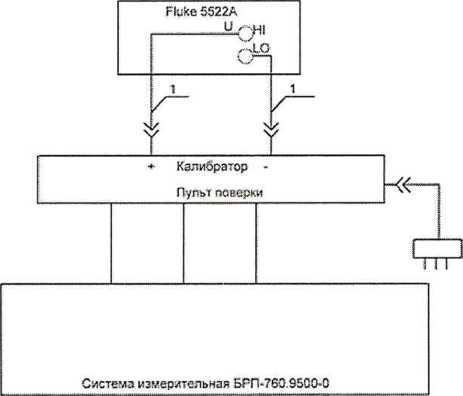

Собрать схему в соответствии с рисунком 12.

1 Провод измерительный

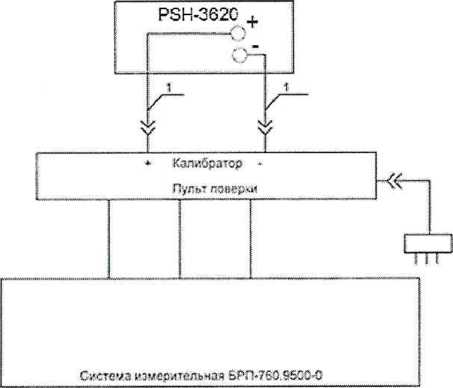

Рисунок 12 - Схема определения погрешности каналов измерений напряжения постоянного тока сигналов ДОС

• 7.3.4.1 На ПЭВМ из состава системы в программе «Vempel Tester” выбрать и запустить выполнение этап определения относительной и абсолютной погрешности измерения напряжения постоянного тока сигналов ДОС. В соответствии с указаниями, отображаемыми на экране ПЭВМ, по установке параметров сигнала калибратора 5522А и по управлению ходом поверки провести измерения значений напряжения постоянного тока сигналов ДОС для всех трех каналов (при переходе к следующему каналу ПЭВМ автоматически перепрограммирует коммутирующие значения сигналов для пульта поверки).

Погрешность измерений напряжения постоянного тока (ди) в диапазоне от минус 9 до минус 7 В и от 7 до 9 В автоматически вычисляется в соответствии с формулой 4:

8_и =       ■ 100, %      (4)

где Ud- значение напряжения, установленное на калибраторе 5522А;

Uu3.m - значение напряжения, измеренное системой.

• 7.3.4.2 Результаты поверки канала измерения напряжения постоянного тока сигналов ДОС для блока 2 автоматически заносятся в базу данных в виде таблицы 6.

Таблица 6

7.3.4.3 Результаты поверки канала измерения напряжения постоянного тока сигналов ДОС

для блока 6 автоматически заносятся в базу данных в виде таблицы 7. Таблица 7

Погрешность измерений напряжения постоянного тока (Л £7) в диапазоне от минус 1,6 до минус 0,1 В и от 0,1 до 1,6 В вычисляется в соответствии с формулой 5:

AU=Uu3_M-U_di В            (5)

где Ud- действительное значение напряжения;

Uu3_M - значение напряжения, измеренное системой.

• 7.3.4.4 Результаты поверки для блока 2 автоматически заносятся в базу данных в виде таблицы 8.

Таблица 8

7.3.4.5 Результаты поверки для блока 6 автоматически заносятся в базу данных в виде таблицы 9.

Таблица 9

Результаты поверки считать положительными, если:

• - диапазон измерений напряжения постоянного тока сигналов ДОС от минус 12,5 до минус 7 В и от 7 до 12,5 В;

• - относительная погрешность измерений напряжения постоянного тока сигналов ДОС находится в пределах ± 5 %.

• - диапазон измерений напряжения постоянного тока сигналов ДОС от минус 1,6 до минус 0,1 В и от 0,1 до 1,6 В;

• - абсолютная погрешность измерений напряжения постоянного тока сигналов ДОС находится в пределах ± 0,04 В.

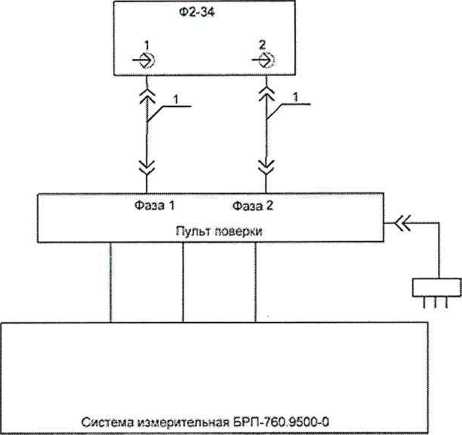

• 7.3.5 Определение погрешности измерения разности фаз

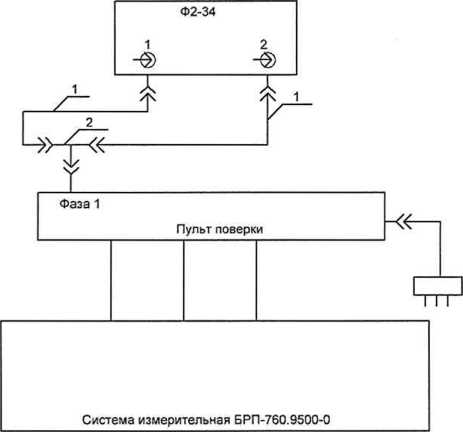

• 7.3.5.1 Собрать схему измерений в соответствии с рисунком 13.



• 1. Кабель коаксиальный

• 2. Тройниковый переход BNC

Рисунок 13 - Схема калибровки измерителя разности фаз Ф2-34

На ПЭВМ из состава системы в программе «Vympel Tester” выбрать и запустить выполнение этапа определения абсолютной погрешности измерения разности фаз. Следуя указаниям на экране монитора ПЭВМ системы по управлению измерителем разности фаз Ф2-34 выполнить установку нуля измерителя разности фаз Ф2-34.

• 7.3.5.2 Собрать схему в соответствии с рисунком 14.



  1.. Кабель коаксиальный

  Рисунок 14 - Схема измерений разности фаз

В соответствии с указаниями, отображаемыми на экране монитора ПЭВМ, произвести измерения значений разности фаз для всех четырех каналов (при переходе к следующему каналу ПЭВМ автоматически перепрограммирует коммутацию сигналов для пульта поверочного). Значения разности фаз, измеренное измерителем Ф2-34 минус 180 град., заносят в открывшуюся при каждом измерении строку на экране монитора.

Погрешность измерения разности фаз (Л^) автоматически вычисляется ПЭВМ в соответствии с формулой 6:

Л(р = (ризм-(рд,              (6)

(рд ⁼ (Рэт — 180,              (7)

где (рд - действительные значения разности фаз, определяемые по формуле (7), градус

(рэт - показания измерителя разности фаз Ф2-34, градус

(ризм - значения разности фаз, измеренные системой, градус.

• 7.3.5.3 Результаты поверки каналов измерений разности фаз для блока 2 автоматически

заносятся в базу данных в виде таблицы 10. Таблица 10

7.3.5.4 Результаты проверки каналов измерений разности фаз для блока 6 автоматически

заносятся в базу данных в виде таблицы 11.

Таблица 11

Результаты поверки считать положительными если на частотах 10, 20 Гц абсолютная погрешность измерения разности фаз находится в пределах ± 3 град.

• 7.3.6 Определение погрешности измерений скорости изменения напряжения

• 7.3.6.1 Собрать схему в соответствии с рисунком 15.



  1 Кабель BNC-Banana

  Рисунок 15 - Схема измерения скорости изменения напряжения

На ПЭВМ из состава системы в программе «Vympel Tester” выбрать и запустить выполнение этапа определения относительной погрешности измерения скорости изменения напряжения.

В соответствии с указаниями, отображаемыми на экране ПЭВМ, по установке параметров сигнала генератора 33622А и по управлению ходом поверки провести измерения значений скорости изменения напряжения для всех каналов (при переходе к следующему каналу ПЭВМ автоматически перепрограммирует коммутацию сигналов для пульта поверки).

• 7.3.6.2 Погрешность измерений скорости изменений напряжения (<5Р) автоматически вычисляется в соответствии с формулой 8:

<5и =       . 100%    (8)

Уд

где: Vd - действительное значение скорости изменения напряжения, В/с

Уизм - значение скорости изменения напряжения измеренное системой, В/с.

Для симметричного сигнала треугольной формы (Г), который определяется по формуле 9:

V=4-U_m'T        (9)

7.3.6.3 Результаты поверки канала измерений скорости изменения напряжения для блока 2 автоматически заносятся в базу данных в виде таблицы 12.

Таблица 12.

7.3.6.4 Результаты поверки канала измерений скорости изменения напряжения для блока 6

автоматически заносятся в базу данных в виде таблицы 13. Таблица 13.

Результаты поверки считать положительными если:

• - диапазон измерения скорости изменения напряжения от 28 до 180 В/с, что соответствует угловой скорости от 70 до 250 градус/с;

• - относительная погрешность измерения скорости изменения напряжений находится в пределах ± 10 %.

• 7.3.7 Определение погрешности измерений напряжения постоянного тока

• 7.3.7.1 Собрать схему в соответствии с рисунком 16.



  1 Проводят верительный

  Рисунок 16 - Схема измерений напряжения постоянного тока

На ПЭВМ из состава СИ БРП-760.9500-0 в программе “Vympel Tester” выбирают и запускают на выполнение этап определения MX каналов измерения напряжения постоянного тока.

В соответствии с указаниями, отображаемыми на экране ПЭВМ, по установке параметров сигнала калибратора и по управлению ходом поверки провести измерения значений напряжения каналами измерений напряжения постоянного тока для всех-четырех каналов (при переходе к следующему каналу ПЭВМ автоматически перепрограммирует коммутацию сигналов для пульта поверочного).

• 7.3.7.2 Погрешность измерений напряжения постоянного тока автоматически вычисляется в соответствии с формулой 4.

Результаты поверки канала измерений напряжения постоянного тока для блока 2 и для блока 6 автоматически заносятся в базу данных в виде таблицы 14.

Таблица 14

Результаты испытаний считать положительными если:

- диапазоны измерений напряжения постоянного тока для «минус 27В ИП» от минус 34 до минус 24 В, для «15В» от 14 до 16 В, для «-15В» от минус 16 до минус 14 В, для «27В ИП» от 24 до

34 В;

- относительная погрешность измерения напряжений постоянного тока находится в пределах ±5%.

• 7.3.8 Определение погрешности измерений силы постоянного тока

• 7.3.8.1 Собрать схему в соответствии с рисунком 17.



1. Провод измерительный

Рисунок 17 — Схема измерения силы постоянного тока

На ПЭВМ из состава системы в программе «Vympel Tester” выбрать и запустить исполнение этапа определения абсолютной погрешности измерения силы постоянного тока в соответствии с 20

п.7.3.1.9 МП. В соответствии с указаниями оператору, отображаемыми на экране ПЭВМ, провести измерения значений силы постоянного тока.

• 7.3.8.2 Погрешность измерения силы постоянного тока (J7) вычисляется автоматически в соответствии с формулой 10:

  Л1—1изм~1д (А)>

  (10)

где 1изм - значение силы тока, измеренное системой, А;

Id- значение силы тока, установленное по измерителю нагрузки электронной, А.

Результаты поверки канала измерений силы постоянного тока для блока 2 и для блока 6 автоматически заносятся в базу данных в виде таблицы 15.

Таблица 15

Результаты поверки считать положительными, если:

• - диапазон измерения силы постоянного тока от 0,2 до 10 А;

• - абсолютная погрешность измерения силы постоянного тока находится в пределах ± 0,2А.

7.4 Вывод на печать протокола поверки

Закрыть программу поверки «Vympel Tester», нажав кнопку «X» в правом верхнем углу программной панели.

Установить курсор на ярлык «Vympel Reporter» и дважды нажать левую кнопку мыши.

Откроется программное окно «Отчеты», внешний вид которого показан на рисунке 18.

Рисунок 18 - Внешний вид окна «Отчеты»

В программном окне «Отчеты» установить параметры фильтра для выбора протокола поверки для чего:

• - поставить галочку в строке «Тип проверки», при этом активируется строка выбора типа поверяемой системы;

• - установить курсор на программную кнопку в строке выбора типа поверяемой системы и нажать левую кнопку мыши;

• - из открывшегося списка выбрать измерительную систему, протокол поверки которой необходимо отправить на печать, установив на ее название курсор и нажав левую кнопку мыши;

- установить курсор на программную кнопку «Применить фильтр» и нажать левую кнопку мыши.

Откроется программное окно «Отчеты» после применения фильтра «Тип проверки», внешний вид которого показан на рисунке 19.__________________________

Рисунок 19 - Программное окно «Отчеты после применения фильтра «Тип проверки»

В открывшемся программном окне в виде таблицы отображен список всех поверок, проведенных для выбранного типа системы с указанием заводских номеров системы и даты проведения поверки.

установить курсор на программную кнопку, расположенную на левом краю таблицы, нажать левую кнопку мыши и удерживая ее передвигать мышь вверх (в низ) для установки интересующей поверки в пределах экрана;

установить курсор на интересующую поверку и нажать левую кнопку мыши.

Рисунок 20 - Внешний вид программного окна «Протокол».

Нажать программную кнопку «Печать».

7.5 Проверка программного обеспечения (ПО)

Осуществить проверку соответствия следующих идентификационных данных ПО на соответствие указанным в формуляре:

идентификационное наименование ПО;

номер версии (идентификационный номер ПО);

цифровой идентификатор ПО;

алгоритм вычисления идентификатора ПО.

Результаты проверки считать положительными, если идентификационные данные ПО соответствуют данным, указанным в формуляре.

• 8.1 При положительных результатах поверки на комплекс выдается свидетельство установленной формы.

На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 8.2 В случае отрицательных результатов поверки, поверяемый комплекс к дальнейшему применению не допускается. На такой комплекс выдается извещение о его непригодности к применению с указанием причин.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Начальник лаборатории

ФГБУ «ГНМЦ» Минобороны России

23
