Методика поверки «ГСИ.АНАЛИЗАТОРЫ СПЕКТРА И СИГНАЛОВ FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW» (РТ-МП-7905-441-2020 )

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

А.Д. Меньшиков

«07» декабря 2020 г.

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ СПЕКТРА И СИГНАЛОВ

FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85

Методика поверки

РТ-МП-7905-441-2020 г. Москва

2020 г.

1 Общие положения

Настоящая методика распространяется на анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 (далее анализаторы), изготавливаемые фирмой “Rohde & Schwarz GmbH & Со. KG”, Германия, и устанавливает порядок и объем их первичной и периодической поверки.

Интервал между поверками - 1 год.

Поверка анализаторов может осуществляться только аккредитованным, на проведение поверки в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации лицом, в соответствии с его областью аккредитации.

При проведении поверки должна быть обеспечена прослеживаемость поверяемого анализатора к государственным первичным эталонам единиц величин в соответствии с:

Приказом Госстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты;

Приказом Госстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц;

Приказом Госстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78.33 ГГц;

Приказом Госстандарта №3383 от 30.12.2019 Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц;

ГОСТ Г 8.607-2004 ГСП. Государственная поверочная схема для средств измерений девиации частоты;

ГОСТ Г 8.717-2010 ГСП. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.

Для обеспечения реализации методики поверки при определении метрологических характеристик по всем пунктам методики поверки применяется метод прямых измерений.

2 Перечень операций поверки средства измерений

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции	Методы поверки (номер пункта)	Обязательность проведения при поверке
		первичной	периодической
Внешний осмотр средства измерений	7	Да	Да
Подготовка к поверке и опробование средства измерения	8	Да	Да
Проверка программного обеспечения	9	Да	Да

Продолжение таблицы 1

Наименование операции	Методы поверки (номер пункта)	Обязательность проведения при поверке
		первичной	периодической
Определение метрологических характеристик	10
Определение относительной погрешности частоты опорного генератора	10.1	Да	Да
Определение абсолютной погрешности измерений частоты в режиме частотомера	10.2	Да	-
Определение относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания	10.3	Да	-
Определение относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц	10.4	Да	Да
Определение неравномерности АЧХ	10.5	Да	Да
Определение относительной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления СВЧ аттенюатора	10.6	Да	Да
Определение относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы	10.7	Да	Да
Определение среднего уровня собственных шумов	10.8	Да	Да
Определение уровня фазовых шумов на несущей частоте 1 ГГц	10.9	Да	Да
Определения уровня гармонических искажений 2-го порядка	10.10	Да	Нет
Определения уровня интермодуляционных искажений 3-го порядка	10.11	Да	Нет
Определение уровня подавления каналов приема зеркальных частот и промежуточных частот	10.12	Да	Нет
Определение уровня остаточных сигналов комбинационных частот	10.13	Да	Нет
Определение абсолютной погрешности измерений коэффициента амплитудной модуляции (при наличии опции К7)	10.14	Да	Да
Определение абсолютной погрешности измерений девиации частоты (при наличии опции К7)	10.15	Да	Да
Определение остаточного среднеквадратического значения векторной ошибки модуляции (при наличии опции К70)	10.16	Да	Нет
Определение КСВН входа в диапазоне частот	10.17	Да	Нет

И На основании письменного заявления владельца СИ допускается проводить периодическую поверку анализаторов спектра и сигналов FSW8. FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 для меньшего числа измеряемых величин и на меньшем числе поддиапазонов измерений:

• - в части определения неравномерности АЧХ (операция 10.5), среднего уровня собственных шумов (операция 10.8) в ограниченном диапазоне частот до верхней граничной частоты любой из модификаций анализатора;

- без определения метрологических характеристик опций В1200, В2001, В4001, В6001, В8001, B800R (операция 10.5 в части АЧХ полосы анализа) и опций К7 (операции 10.14, 10.15).

Данные ограничения должны быть зафиксированы при оформлении результатов поверки, в соответствии с пунктом 12 данной методики.

3 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться нормальные условия, установленные в ГОСТ 8.395-80 «Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования»:

-температура окружающей среды, °C.................................от 15 до 25;

-относительная влажность воздуха, %...........................................от 30 до 80;

-атмосферное давление, кПа (мм рт. ст.).........от 84 до 106 (от 630 до 795).

4 Требование к специалистам, осуществляющим поверку

К проведению поверки анализаторов допускаются специалисты, имеющие:

• - высшее образование или дополнительное профессиональное образование, по специальности и (или) направлению подготовки, соответствующему области аккредитации;

• - опыт работы по обеспечению единства измерений в области аккредитации, указанной в заявлении об аккредитации или в реестре аккредитованных лиц, не менее трех лет:

• - освоившие работу с анализатором и применяемыми средствами поверки;

• - изучившие настоящую методику.

5 Метрологические и технические требования к средствам поверки

• 5.1 При проведении поверки анализаторов применяют средства поверки, указанные в таблице 2.

• 5.2 Вместо указанных в таблице средств поверки допускается применять другие аналогичные эталоны единиц величин и средства измерений, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

• 5.3 Применяемые средства поверки должны быть исправны и поверены, применяемые средства поверки утверждённого типа СИ в качестве эталонов единиц величин должны быть исправны и поверены с присвоением соответствующего разряда, по требованию государственных поверочных схем.

• 5.4 Применяемые эталоны единиц величин не утверждённого типа СИ, должны

быть аттестованы и утверждены приказом Федерального агентства по техническому регулированию и метрологии, в соответствии с пунктом 6 Положения об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений, утверждённого постановлением Правительства Российской Федерации от 23 Анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85        лист 4

Методика поверки РТ-МП-7905-441-2020                                                  листов 32

сентября 2010 года №734 (с изменениями на 21 октября 2019 года) с присвоением соответствующего разряда, по требованию государственных поверочных схем.

Таблица 2 - Средства поверки

Номер пункта документа по поверке	Наименование средства поверки	Требуемые метрологические и технические характеристики средства поверки		Рекомендуемое средство поверки
		Пределы измерений	Пределы допускаемой погрешности
10.1	Стандарт частоты	сигнал частотой 10 МГц	±5-1О'10 за 1 год	Стандарт частоты рубидиевый GPS-12RG
10.1	Частотомер универсальный	сигнал частотой 10 МГц	±510‘10 с внешней опорной частотой за 1 год	Частотомер универсальный CNT-90
10.4, 10.5	Измеритель мощности	от 0 до 110 ГГц от 3 • 1 О’4 до 102 мВт	±(0,9...8,1)%	Ваттметр поглощаемой мощности СВЧ NRP110T
10.6, 10.7	Аттенюатор ступенчатый	диапазон частот от 0 Гц до 40 ГГц диапазон ослаблений от 0 до 75 дБ	±(0,03...0,06) дБ	Аттенюатор ступенчатый R&S RSC
10.1-10.7, 10.9- 10.11, 10.15	Генератор сигналов	от 8 кГц до 67 ГГц Рвых от -50 до +10 дБ (1 мВт) уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более -147 дБн/Гц	±1 дБ	Генератор сигналов SMA100B с опциями B167N. В711
10.11, 10.16	Генератор сигналов	от 100 кГц до 40 ГГц Рвых от -50 до — 10 дБ (1 мВт) модуляция QPSK	±1 дБ ±0,7 %	Генератор сигналов SMW200A с опциями В140, В13, В10
10.14	Калибратор AM	4 МГц; 25 МГц Кам: от 0,01 до 100 % Бмод: от 0,02 до 200 кГц	0-ой разряд по ГОСТ Р 8.717-2010	Установка поверочная для средств измерения коэффициента амплитудной модуляции РЭКАМ-2

Продолжение таблицы 2

Номер пункта документа по поверке	Наименование средства по-верки	Требуемые метрологические и технические характеристики средства поверки		Рекомендуемое средство по-верки
		Пределы измерений	Пределы допускаемой погрешности
10.15	Калибратор ЧМ	5 МГц; 50 МГц Бдев: от 0,1 кГц до 1 МГц Бмод: от 0,02 до 200 кГц	0-ой разряд по ГОСТ Р 8.607- 2014	Установка поверочная для средств измерения девиации частоты РЭ- ЕДЧ-2
10.4. 10.5. 10.17	Анализатор цепей	от 10 МГц до 67 ГГц КСВН: от 1,05 до 10 КП: от 0 до -30 дБ	±810'6 ±5% ±(0,1...0,2) дБ	Анализатор электрических цепей векторный TNAfrl
10.5	Модуль расширения частотного диапазона анализаторов электрических цепей векторных	от 75 до 110 ГГц Рвых до 7 дБ (1 мВт)	±81 О'*	Модуль расширения частотного диапазона анализаторов электрических цепей векторных ZVA-Z110
10.1 - 10.17	Термогигрометр	от -10 до +60 °C от 10 до 95 % от 300 до 1200 гПа	±0,4 °C ±3% ±0,1 гПа	Прибор комбинированный Testo 622

6 Требования (условия) по обеспечению безопасности проведения поверки

• 6.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности с Изменением №1».

• 6.2 К проведению поверки допускаются специалисты, изучившие требования безопасности по ГОСТ 22261-94 «Средства измерений электрических и магнитных велечин. Общие технические условия, с Изменением №1» и ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», имеющие 3 группу допуска по электробезопасности и прошедшие инструктаж по технике безопасности на рабочем месте.

• 6.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

7 Внешний осмотр средства измерений

При проведении внешнего осмотра установить соответствие анализатора следующим требованиям:

- внешний вид анализатора должен соответствовать фотографиям, приведённым в описании типа на данное средство измерений;

• - наличие маркировки, подтверждающей тип, и заводской номер;

• - наличие пломб от несанкционированного доступа, установленных в местах согласно описанию типа на данное средство измерений;

• - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу прибора и его органов управления;

• - разъемы должны быть чистыми;

• - комплектность анализатора должна соответствовать указанной в технической документации фирмы-изготовителя.

Установленный факт отсутствия пломб от несанкционированного доступа при периодической поверке не является критерием неисправности средства измерения и носит информативный характер для производителя средства измерений и сервисных центров, осуществляющих ремонт.

Факт отсутствия пломб от несанкционированного доступа при периодической поверке фиксируется в протоколе поверке в соответствующем разделе.

К проведению дальнейшей поверки допускаются только анализаторы, соответствующие вышеуказанным требованиям.

8 Подготовка к поверке и опробование средства измерений

• 8.1 Подготовка к поверке

Порядок установки анализатора на рабочее место, включения, управления и дополнительная информация приведены в руководстве по эксплуатации; «Анализаторы спектра и сигналов FSW8, FSW13, FSW26. FSW43, FSW50. FSW67. FSW85». Руководство по эксплуатации».

Убедиться в выполнении условий проведения поверки.

Выдержать анализатор в выключенном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

Выдержать анализатор во включенном состоянии не менее 30 минут.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 8.2 Опробование

При опробовании проверяется работоспособность анализатора.

Проверить отсутствие сообщений о неисправности на экране анализатора после включения прибора.

На анализаторе установить заводскую конфигурацию прибора, для чего выполнить следующие установки:

-[PRESET]

После времени прогрева 30 минут запустить процедуру встроенной автоматической калибровки и самопроверки, нажатием клавиш:

• - [ SETUP: Alignment ]

После включения и загрузки программного обеспечения анализатора, а так же после завершения процедуры встроенной автоматической калибровки и самопроверки не должны возникать сообщения об ошибках; после загрузки заводской конфигурации на экране прибора должен отображаться спектр шумов в полном диапазоне частот анализатора.

9 Проверка программного обеспечения

Проверить отсутствие ошибок при включении анализатора. Проверить идентификационное наименование и номер версии программного обеспечения анализатора выполнив следующие установки на анализаторе: Setup - System Config - Versions+Options.

Номер версии ПО должен соответствовать описанию ПО в технической документации на анализатор, ошибки при включении должны отсутствовать.

10 Определение метрологических характеристик средства измерений

10.1 Определение относительной погрешности частоты опорного генератора

Определение относительной погрешности частоты опорного генератора проводят методом прямых измерений с помощью частотомера универсального CNT-90 и стандарта частоты рубидиевого GPS-12RG, который используется в качестве опорного генератора.

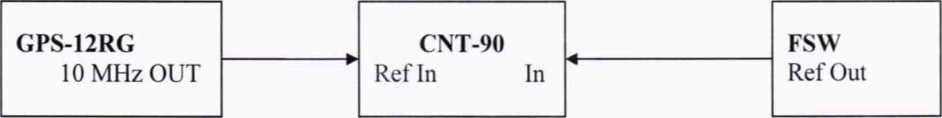

Выполнить соединение средств измерений СИ в соответствии со схемой, приведённой на рис. 1.

Рисунок 1

Измерить частоту опорного генератора анализатора.

Относительную погрешность частоты вычислить по формуле 1:

6f = (F_inM - F_H0M)/ Fhom,          (1)

где Г_НОЛ1 - установленное значение частоты, Гц (10 МГц);

- измеренное значение частоты. Гц.

Действительное значение относительной погрешности частоты опорного генератора не должно превышать ±2-10'⁷ и ±3 10'⁸ для опции В4.

• 10.2 Определение абсолютной погрешности измерений частоты в режиме частотомера

Определение абсолютной погрешности измерений частоты в режиме частотомера проводят методом прямых измерений с помощью генератора сигналов SMA100B. Так как источник опорной частоты - внутренний кварцевый генератор анализатора - является общим для генератора сигналов и анализатора, погрешность измерений частоты не зависит от погрешности опорного генератора и равна разрешению частотомера.

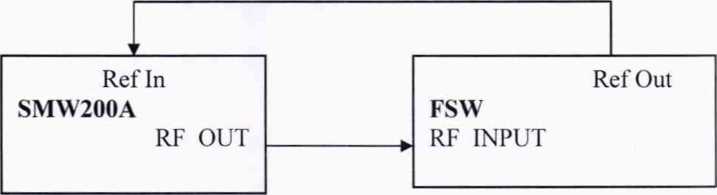

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 2.

Установить выходной уровень сигнала генератора сигналов минус 13 дБ (1 мВт), частоту выходного сигнала 1 ГГц.

Рисунок 2

Выполнить следующие установки на анализаторе:

-[PRESET]

• - [ SETUP: Reference: Int ]

• - [ AMPT: RF ATTEN MANUAL: 10 dB ]

-[AMPT: Ref Levell: -3 dBm ]

-[SPAN : 1 MHz]

• - [ BW : Res BW Manual: 100 kHz ]

• - [ BW : Video BW Manual: 10 kHz ]

• - [ FREQ : CENTER 1 GHz ]

• - [ MARKER-> : Peak ]

• - [ MARKER Function: Select Marker Function: Signal Count: On]

• - [ MARKER Function: Signal Count Resolution: 0,001 Hz]

Измерить значение частоты сигнала с выхода генератора сигналов.

Определить погрешность измерений частоты в режиме измерений частоты входного синусоидального сигнала как разницу между значением частоты сигнала, поданной с генератора сигналов, и значением частоты, измеренной анализатором.

Действительное значение абсолютной погрешности измерений частоты в режиме частотомера не должно превышать установленного разрешения частотомера ±0,001 Гц.

• 10.3 Определение относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания

Определение относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания проводят методом прямых измерений с помощью генератора сигналов SMA100B.

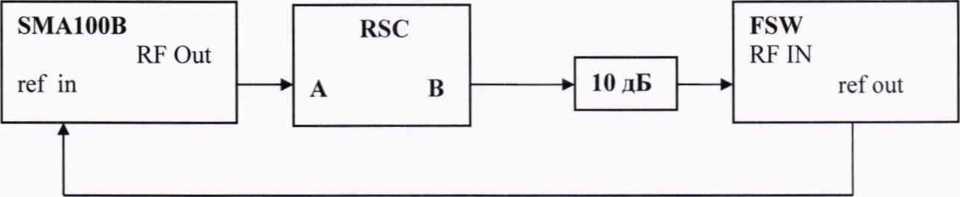

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 2.

Установить выходной уровень сигнала генератора сигналов минус 20 дБ (1 мВт), частоту выходного сигнала 64 МГц.

Выполнить следующие установки на анализаторе:

-[PRESET]

-[FREQ: CENTER 64 MHz]

-[AMPT: Ref Levell: -20 dBm ]

• - [ AMPT: RF ATTEN MANUAL: 10 dB ]

• - [ BW : Res BW Manual: 10 kHz ]

-[SPAN:30 kHz]

• - [ TRACE : Tracel : DETECTOR: RMS ]

• - [ SWEEP : Time: 10 ms]

Установить маркер анализатора на максимум сигнала:

• - [ MARKER-> : Peak ]

Установить опорное значение дельта маркера на максимум сигнала:

MARKER Function: Select Marker Function : REFERENCE FIXED

Поочерёдно устанавливать значения полос пропускания RBW от 1 Гц до 10 МГц (20 МГц, 40 МГц для опции В8Е и 20 МГц, 40 МГц, 50 МГц, 80 МГц для опции В8) с шагом 1-2-3-5.

Для каждой полосы пропускания устанавливать значение полосы обзора = 3^XRBW.

Для определения погрешности измерений уровня при переключении полосы пропускания относительно полосы пропускания 10 кГц установить дельта маркер на максимум сигнала:

- [ MARKER-> : Peak ]

Считать показание маркера D2( 1) dB в верхнем правом углу ЖКИ анализатора.

Действительные значения относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания не должны превышать ±0,1 дБ.

• 10.4 Определение относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц

Определение относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц проводят методом прямых измерений с помощью генератора сигналов SMA100B и ваттметра поглощаемой мощности СВЧ NRP110T.

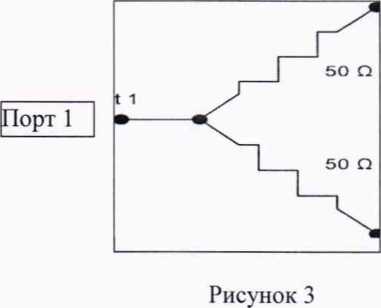

Перед измерениями определить коэффициенты передачи резистивного сплиттера. Откалибровать анализатор электрических цепей векторный ZVA67. Подключить резистивный сплиттер к плоскостям калибровки ZVA67 по схеме, приведённой на рисунке 3.

Измерить на анализаторе цепей коэффициенты передачи S21 и S31 на частоте 64 МГц. Используя функцию MATH, вычислить трассу (S21/S31). Полученную трассу сохранить в виде .s2p файла и с помощью Г1О «PowerViewer» загрузить в ваттметр NRP.

Порт 2

Порт 3

Выполнить следующие установки на анализаторе: -[PRESET]

• - [ FREQ : CENTER 64 MHz ]

• - [ AMPT: Ref Levell: -10 dBm ]

• - [ AMPT: RF ATTEN MANUAL: 10 dB ]

• - [ BW : Res BW Manual: 10 kHz ]

-[SPAN:30 kHz]

• - [ TRACE : Trace 1 : DETECTOR: RMS ]

• - [ SWEEP : Time : AUTO]

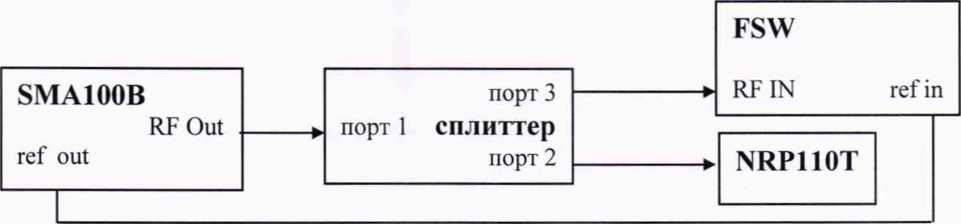

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 4.

Рисунок 4

Установить на ваттметре число усреднений 16. Перед каждым измерением, на ваттметре проводить процедуру автоматической установки нуля.

Установить частоту сигнала на выходе генератора 64 МГц, выходной уровень генератора такой, чтобы мощность, измеряемая ваттметром, была равна минус (10±0.1) дБ (1 мВт).

Зафиксировать результат измерения уровня по показанию маркера анализатора спектра L и значение уровня мощности, измеренное ваттметром L_pouermcter- предварительно активировав на ваттметре режим «S-parametercorrection».

Вычислить погрешность измерений по формуле 2:

Дб4МГц^— L — Lpower (2)

Действительное значение относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц не должно превышать ±0,2 дБ; для опции В25 при включённом электронном СВЧ аттенюаторе ±0,4 дБ.

• 10.5 Определение неравномерности АЧХ

Определение неравномерности АЧХ в диапазоне частот до 67 ГГц проводят методом прямых измерений по схеме соединений СИ, приведённой на рисунке 4.

Перед измерениями определить коэффициенты передачи резистивного сплиттера на указанных ниже частотах Fibm в диапазоне частот поверяемого анализатора. Откалибровать анализатор электрических цепей векторный ZNAJM. Подключить резистивный сплиттер к плоскостям калибровки ZVA67 по схеме, приведённой на рисунке 3.

Измерить на анализаторе цепей коэффициенты передачи S21 и S31 в диапазоне частот. Используя функцию MATH, вычислить трассу (S21/S31). Полученную трассу сохранить в виде .s2p файла и с помощью ПО «PowerViewer» загрузить в ваттметр NR.P11 ОТ

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 4.

Выполнить следующие установки на анализаторе:

-[PRESET]

• - [ FREQ : CENTER = Fh3M ]

-[AMPT: Ref Levell: -10 dBm]

• - [ AMPT: RF ATTEN MANUAL: 10 dB ]

• - [ BW : Res BW Manual: 10 kHz ]

-[SPAN:30 kHz]

• - [ TRACE : DETECTOR: RMS ]

• - [ Sweeptime : AUTO]

При установке Бизм менее 1 МГц установить полосу пропускания BW = 0,1- Бизм, полосу обзора SPAN = 3 BW.

Для частот ниже 10 МГц на анализаторе включить режим открытого входа:

• - [ AMPT: Amplitude Congig: Input Coupling DC]

Установить частоту сигнала на выходе генератора Бизм. (для получения частоты от 2 Гц до 8 кГц использовать выход источника модулирующих колебаний генератора) выходной уровень генератора такой, чтобы мощность, измеряемая ваттметром, была равна минус (10±0.1) дБ (1 мВт).

Измерения провести на частотах Бизм = 2 Гц; 20 Гц; 100 Гц; 1 кГц; 8 кГц; 9 кГц; 100 кГц; 1МГц, 9 МГц; 10 МГц; 50МГц; 100 МГц; 200 МГц; 500 МГц. Далее устанавливать частоту с шагом 500 МГц до 8 ГГц; с шагом 1 ГГц от 8 ГГц до 67 ГГц в соответствии с диапазоном частот поверяемого анализатора. Так же провести измерения на крайней верхней частоте поверяемого анализатора, если она не попадает в указанный выше ряд частот.

Для каждой установленной частоты снять показания ваттметра Lp_ower, предварительно активировав на ваттметре режим «S-parametercorrection».

Для каждой установленной частоты установить маркер анализатора на максимум сигнала:

- [ MARKER-> : Peak ]

Считать показание маркера L в верхнем правом углу ЖКИ анализатора и вычислить неравномерность амплитудно-частотной характеристики анализатора по формуле 3:

ЛдЧХ ⁼L - Lpo_Wer - Дб4МГц> дБ (3)

где: Дбдмгц - действительное значение относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц. определённая по пункту 7.7

При наличии опций В24 повторить все измерения с включенным предусилителем 30 дБ для уровня мощности входного сигнала минус 20 дБ (1 мВт) относительно частоты 64 МГц:

АМРТ : PREAMP 30

Для анализатора FSW85 дополнительно определить неравномерность АЧХ на частотах Бизм: 69 ГГц, 72 ГГц и далее от 75 до 90 ГГц с шагом 3 ГГц. Измерения в диапазоне частот свыше 85 до 90 ГГц проводить только при наличии опции B90G и при выключенном преселекторе анализатора.

На частотах Бизм 69 ГГц и 72 ГГц использовать генератор сигналов SMA100B в режиме расширенного диапазона частот. Перед измерениями определить мощность на выходах 2 и 3 резистивного сплиттера Lp_ower2 и Lp_ower3 на указанных выше частотах с помощью ваттметра NRP110T, вычислить разницу между Рз и Р? и ввести ее в ПО «PowerViewer» при измерении уровня мощности Lp_ower ваттметром.

В диапазоне частот Бизм от 75 до 90 ГГц вместо генератора сигналов SMA100B с резистивным сплиттером использовать анализатор электрических цепей векторный ZVA67 с модулем расширения частотного диапазона ZVA-Z110. Перед измерениями подключить модуль ZVA-Z110 к анализатору 7NX61 в соответствии с его эксплуатационной документацией. Подключить к выходу модуля ZVA-Z110 через коаксиально-волноводный переход ваттметр NRP1 ЮТ. Провести калибровку мощности и калибровку опорного приемника на выходе модуля ZVA-Z110 в соответствии с эксплуатационной документацией анализатора 7NА67. Подключить вместо ваттметра NRP100T анализатор FSW и устанавливая на ZVA67 указанные выше частоты Бизм считать показания маркера L анализатора FSW и показания опорного приемника Lp_ower анализатора цепей ZVA67. Вычислить неравномерность АЧХ по формуле 3.

Анализаторы спектра и сигналов FSW8, FSWI3, FSW26. FSW43, FSW50, FSW67, FSW85        лист 12

Методика поверки РТ-МП-7905-441-2020                                                  листов 32

Действительные значения неравномерности АЧХ не должны превышать значений, указанных в таблице 3.

Таблица 3

Диапазон частот f	Допустимые значения неравномерности АЧХ
	Предусилитель: выкл.	Предусилитель: вкл.
от 2 Гц до 9 кГц включ.	±1.0	-
св. 9 кГц до 10 МГц включ.	±0,45	-
св. 10 МГц до 3,6 ГГц включ.	±0,3 (±0.5 для FSW85)	±0,6
св. 3.6 до 8 ГГц включ.	±0,5	±0.8
св. 8 до 22 ГГц включ.	±1,5	±2.0
св. 22 до 26,5 ГГц включ.	±2,0	±2,5
св. 26,5 до 50 ГГц включ.	±2,5	±3,0
св. 50 до 67 ГГц включ.	±3,0	±3,5
св. 67 до 85 ГГц включ.	±3,5	-
св. 85 до 90 ГГц (преселектор выкл.)	±3,0	-

При наличии в поверяемом анализаторе спектра опций В1200. В2001. B800R. В4001. В6001, В8001 провести определение неравномерности АЧХ в полосе анализа соответствующей установленной опции, переведя анализатор спектра в режим параллельного анализа. Установить полосу анализа 1200 МГц для опции В1200, полосу анализа 2000 МГц для опций В2001, B800R. полосу анализа 4400 МГц для опции В4001, полосу анализа 6400 МГц для опции В6001. полосу анализа 8312 МГц для опции В8001.

Выполнить следующие установки на анализаторе:

-[PRESET]

• - [ FREQ : CENTER = Fhsm ]

-[ AMPT: Ref Levell: OdBm]

• - [ AMPT: RF ATTEN MANUAL: 10 dB ]

• - [ MODE: l/Q ANALYZAR]

• - [ DISPLAY CONFIG : SPEKTRUM ]

-[SWEP: POINTS: 100001 ]

• - [ RECORD LENGTH : 40960 ]

Для опции В1200:

• - [ DATA ACQUISITION: SAMPLE RATE: 1500 MHz]

Для опции B2001 и B800R:

• - [ DATA ACQUISITION: SAMPLE RATE: 2500 MHz]

Для опций B4001, B6001. B8001:

• - [ DATA ACQUISITION: SAMPLE RATE: 10640 MHz]

Перед измерениями определить коэффициенты передачи резистивного сплиттера на частотах Fn3M = 3 ГГц’; 12 ГГц¹; 30 ГГц; 46 ГГц; 54 ГГц; калибровку выходной мощности анализатора ZVA67 с модулем ZVA-Z110 на частоте Fh3m = 80 ГГц в диапазоне частот поверяемого анализатора и частотах соответствующих шагу 50 МГц в полосах анализа 1200 МГц / 2000 МГц / 4400 МГц / 6400 МГц /8312 МГц в зависимости от установленной опции.

На генераторе и на анализаторе сигналов установить частоту Fibm. на генераторе - уровень минус (10±0,1) дБ (1 мВт). Зафиксировать результат измерения уровня по показанию маркера анализатора спектра L и значение уровня мощности, измеренное ваттметром L_powermeter- предварительно активировав на ваттметре режим «S-parametercorrection». При измерениях на частоте Fibm = 80 ГГц вместо генератора использовать анализатор ZVA67 с модулем ZVA-Z110, вместо показаний ваттметра зафиксировать показания опорного приемника Lp_ower анализатора ZVA67.

Вычислить погрешность измерений по формуле 4:

А Ензм ~ L — LPower (4)

Изменять частоту сигнала генератора относительно Fh3m в диапазоне ±600 МГц с шагом 50 МГц для опции В1200; ±1000 МГц с шагом 100 МГц для опций В2001, B800R; ±2200 МГц с шагом 200 МГц для опции В4001. ±3200 МГц с шагом 200 МГц для опции В6001, ±4156 МГц с шагом 400 МГц для опции В8001.

Для каждой установленной частоты снять показания ваттметра Lp_Ower, предварительно активировав на ваттметре режим «S-parametercorrection». При измерениях на частоте Fibm = 80 ГГц снять показания опорного приемника Lp_0Wer анализатора 7NX61.

Для каждой установленной частоты установить маркер анализатора на максимум сигнала:

- [ MARKERS : Peak ]

Считать показание маркера L в верхнем правом углу ЖКИ анализатора и вычислить неравномерность амплитудно-частотной характеристики анализатора по формуле 5:

Лдчх ^— L - Lpower, дБ - А Fibm (5)

Таблица 4

Опции анализа сигналов В1200, В2001, B800R, В4001, В6001, В8001
Неравномерность АЧХ в полосе анализа 1200 МГц опции В1200 в диапазоне час-тот, дБ. не более	от 650 МГц до 8 ГГц включ.	±1,0
	св.8 ГГц до 22 ГГц включ.	±1,2
	св. 22 ГГц до 26,5 ГГц включ.	±1,4
	св.26.5 ГГц до 42,9 ГГц включ.	±1,6
	св. 42,9 ГГц до 50 ГГц включ.	±1,7
	св. 50 ГГц до 67 ГГц включ.	±2,0
	св. 67 до 90 ГГц	±2,5
Неравномерность АЧХ в полосе анализа 2000 МГц опции B2001/B800R в диапазоне частот, дБ, не более	от 1,5 ГГц до 4 ГГц включ.	±1,0
	св.4 ГГц до 42,5 ГГц включ.	±2,0
	св. 42.5 ГГц до 66,5 ГГц включ	±2,5
	св. 66,5 до 90 ГГц	±3,0
Неравномерность АЧХ в полосе анализа до 8312 МГц для опций В4001, В6001, В8001 в диапазоне частот*, дБ, не более	св. 2.1 до 5 ГГц включ.	±1,5
	св. 5 до 43,5 ГГц	±2,5
	св. 43,5 до 86 ГГц	±3,0
’Примечание - минимальная частота для опций В6001. В8001 составляет 1.8		101,1 Гц.

Действительные значения неравномерности АЧХ в полосе анализа не должны превышать значений, указанных в таблице 4.

• 10.6 Определение относительной погрешности измерений уровня мощности входного сигнала из-за переключения СВЧ аттенюатора

Определение относительной погрешности измерений уровня мощности входного сигнала из-за переключения СВЧ аттенюатора проводят методом прямых измерений с помощью генератора сигналов SMA100B и аттенюатора ступенчатого R&S RSC. Измерения проводят путём сравнения показаний дельта маркера анализатора спектра при установке значений входного аттенюатора в диапазоне от 0 до 70 дБ со значениями разностного ослабления эталонного ступенчатого аттенюатора. При этом устанавливается постоянный уровень сигнала на первом смесителе анализатора.

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 5.

Выполнить следующие установки на анализаторе:

-[PRESET]

• - [ FREQ : CENTER 64 MHz ]

• - [ AMPT: Ref Levell: -10 dBm ]

• - [ AMPT: RF ATTEN MANUAL: 10 dB ]

• - [ BW : Res BW Manual: 1 kHz ]

• - [ BW : Video BW Manual: 30 Hz ]

• - [ SPAN : 500 Hz ]

• - [ TRACE : DETECTOR: RMS ]

• - [ SWEEP : SWEEP TIME MANUAL : 100 ms]

Выполнить установки на эталонном аттенюаторе:

Номинальное значение ослабления 70 дБ.

Установить выходной уровень сигнала генератора сигналов 0 дБ (1 мВт), частоту выходного сигнала 64 МГц.

Рисунок 5

Установить маркер анализатора на максимум сигнала:

• - [ MARKERS : Peak ]

Установить опорное значение дельта маркера на максимум сигнала:

• - [ MARKER Function: Select Marker Function : Reference Fixed ]

Установить на эталонном аттенюаторе номинальное значение ослабления в соответствии с таблицей 5.

Установить ослабление входного аттенюатора анализатора в соответствии с таблицей 3:

• - [ AMPT: RF ATTEN MANUAL: A_FSw ]

Установить опорный уровень анализатора в соответствии с таблицей 5:

-[ AMPT: Ref Levell: RL]

Установить маркер на максимум сигнала:

• - [ MARKER-> : Peak ]

Считать показание маркера D2( 1) dB в верхнем правом углу ЖКИ.

Для каждого из значений ослабления входного аттенюатора анализатора вычислить погрешность измерений уровня из-за переключения ослабления входного аттенюатора по формуле 6:

Аагг ~ D2( 1) + (Ад - Ад 70 дб), (6)

где Ад - действительные значения ослабления аттенюатора RSC на частоте 64 МГц (в соответствии с результатами поверки аттенюатора),

Ад 70 дБ - действительное значение ослабления аттенюатора RSC при установке номинального значения 70 дБ на частоте 64 МГц.

Таблица 5

Установки анализатора	Ослабление аттенюатора		Отсчет маркера Ам, дБ	Погрешность Аатт, ДБ
Ослабление входного аттенюатора Afsw, дБ	Номинальное значение Ан, дБ	Действительное значение Ад, дБ
0	70
10	60		0	0
20	50
30	40
40	30
50	20
60	10
70	0

Действительные значения относительной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора не должны превышать ±0,2 дБ.

• 10.7 Определение относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы

Определение относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы проводят методом прямых измерений, путём сравнения показаний дельта маркера анализатора спектра со значениями разностного ослабления эталонного ступенчатого аттенюатора R&S RSC. Измерения проводят при фиксированных значениях опорного уровня и ослабления входного аттенюатора анализатора для шкалы в диапазоне от 0 до минус 70 дБ относительно опорного уровня.

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 4.

Установить выходной уровень сигнала генератора сигналов 0 дБ (1 мВт), частоту выходного сигнала 64 МГц.

Выполнить следующие установки на анализаторе:

-[PRESET]

-[ FREQ : CENTER 64 MHz]

• - [ AMPT: Ref Levell: 0 dBm ]

• - [ AMPT. RF ATTEN MANUAL: 10 dB ]

• - [ BW : Res BW Manual: 30 Hz ]

• - [ BW : Video BW Manual: 30 Hz ]

• - [ SPAN : 500 Hz ]

• - [ TRACE : Trace 1 : DETECTOR. Average ]

• - [ SWEEP : SWEEP TIME MANUAL : 200 ms]

Выполнить установки на эталонном аттенюаторе:

Номинальное значение ослабления 0 дБ

Установить маркер анализатора на максимум сигнала:

• - [ MARKER-> : Peak ]

Установить опорное значение дельта маркера на максимум сигнала:

• - [ MARKER Function: Select Marker Function : Reference Fixed ]

Установить на эталонном аттенюаторе номинальное значение ослабления от 0 до 70 дБ с шагом 10 дБ.

Считать показание маркера D2(l) dB в верхнем правом углу ЖКИ анализатора.

Для каждого из значений уровня входного сигнала в диапазоне от 0 до минус 70 дБ вычислить погрешность измерений уровня из-за нелинейности шкалы по формуле 7:

А_Ш = О2(1)+А_Д,        (7)

где А_д - действительное значение ослабления аттенюаторов на частоте 64МГц (в соответствии с результатами поверки аттенюатора),

Действительные значения относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы не должны превышать ±0,1 дБ.

• 10.8 Определение среднего уровня собственных шумов

Определение среднего уровня собственных шумов (СУСШ) анализатора проводят методом прямых измерений, путём измерения уровня с усреднением показаний отсчетных устройств анализатора при отсутствии входного сигнала.

К входу анализатора RF IN подключить нагрузку 50 Ом.

Выполнить следующие установки на анализаторе:

-[PRESET]

-[ FREQ: CENTER 3 MHz]

• - [ AMPT: Ref Levell: -60 dBm ]

• - [ AMPT: RF ATTEN MANUAL: 0 dB ]

• - [ BW : Res BW Manual: 100 kHz ]

• - [ BW : Video BW Manual: 100 Hz ]

• - [ SPAN : 0 Hz ]

• - [ TRACE : Trace 1 : DETECTOR: Sample ]

• - [ SWEEP : SWEEP TIME MANUAL : 200 ms]

Установить центральную частоту Бизм на анализаторе в соответствии с началом, серединой и концом диапазонов частот, указанных в таблицах 6.1...6.7 в соответствии с диапазоном частот поверяемого анализатора.

-[FREQ : CENTER: {Бизм}]

При установке Бизм менее 1 МГц установить полосу пропускания BW = 0,1- Бизм.

Для частот ниже 10 МГц на анализаторе включить режим открытого входа:

• - [ AMPT: Amplitude Congig: Input Coupling DC]

Включить режим измерения шума и для каждой установленной частоты установить маркер анализатора спектра на максиму^м сигнала:

• - [MARKER Function : Select Marker Functions: Noise Meas: ON ]

Считать показание среднего уровня собственных шумов Noise в нижнем правом углу ЖКИ анализатора.

В случае наличия собственных дискретных спектральных составляющих анализатора на указанных частотах, производить отстройку от них.

При наличии в анализаторе спектра опции предварительного усилителя В24 провести измерения в двух режимах:

• - предварительный усилитель выключен

AMPT: PREAMP OFF

- предварительный усилитель включен

АМРТ : PREAMP 30

Действительные значения среднего уровня собственных шумов не должны превышать значений, указанных в таблицах 6.1 ...6.7.

Таблица 6.1 - Средний уровень собственных шумов для анализатора спектра FSW8. приведенный к полосе пропускания 1 Гц. в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более

Диапазон частот	Предусилитель выклю чен	Предусилитель вклю чен
от 2 Гц до 100 Гц включ.	- ПО
от 100 Гц до 1 кГц включ.	- 120
от 1 кГц до 9 кГц включ.	- 135
от 9 кГц до 1 МГц включ.	- 145
св. 1 МГц до 50 МГц включ.	- 150
св. 50 МГц до 150 МГц включ.	- 150	- 163
св. 150 МГц до 1 ГГц включ.	- 150	- 163
св. 1 ГГц до 8 ГГц	- 152	- 163

*Примечание - при наличии опции В25 приведенные значения на 1 дБ больше

Таблица 6.2 - Средний уровень собственных шумов для анализатора спектра FSW13. FSW26 приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более

Диапазон частот	Предусилителя нет	Предусилитель выключен	Предусилитель включен
от 2 Гц до 100 Гц включ.	- НО	- НО	-
от 100 Гц до 1 кГц включ.	- 120	- 120	-
от 1 кГц до 9 кГц включ.	- 135	- 135	-
от 9 кГц до 1 МГц включ.	- 145	- 145	-
св. 1 МГц до 50 МГц включ.	- 149	- 149	-
св. 50 МГц до 150 МГц включ.	- 149	- 149	- 163
св. 150 МГц до 1 ГГц включ.	- 149	- 149	- 166
св. 1 ГГц до 8 ГГц включ.	- 151	- 151	- 166
св. 8 ГГц до 13,6 ГГц включ.	- 150	- 149	- 164
св. 13,6 ГГц до 18 ГГц включ.	- 149	- 148	- 162
св. 18 ГГц до 22 ГГц	- 147	- 145	- 162
св. 22 ГГц до 25 ГГц	- 147	- 145	- 157
св. 25 ГГц до 26,5 ГГц	- 143	- 141	- 157

* Примечание - при наличии опции В25 приведенные значения на 2 дБ больше

Таблица 6.3 - Средний уровень собственных шумов для анализатора спектра FSW43 приведенный к полосе пропускания 1 Гц. в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более

Диапазон частот	Предусилителя нет	Предусилитель выключен	Предусилитель включен
1	2	3	4
от 2 Гц до 100 Гц включ.	- ПО	- ПО	-
от 100 Гц до 1 кГц включ.	- 120	- 120	-
от 1 кГц до 9 кГц включ.	- 135	- 135	-
от 9 кГц до 100 кГц включ.	- 145	- 145	-
от 100 кГц до 1 МГц включ.	- 145	- 145	- 160
св. 1 МГц до 1 ГГц включ.	- 149	- 149	- 165
св. 1 ГГц до 3 ГГц включ.	- 151	- 150	- 165
св. 3 ГГц до 8 ГГц включ.	- 151	- 150	- 162
св. 13,6 ГГц до 18 ГГц включ.	- 149	- 147	- 162
св. 18 ГГц до 25 ГГц включ.	- 147	- 145	- 161
св. 25 ГГц до 26,5 ГГц включ.	- 143	- 140	- 161
св. 26,5 ГГц до 34 ГГц включ.	- 143	- 140	- 160
св. 34 ГГц до 40 ГГц включ.	- 140	- 137	- 160
св. 40 ГГц до 43,5 ГГц	- 138	- 135	- 157

*Примечание - при наличии опций В1200/В2001 /B800R/B4001 /В6001 /В8001 приведенные

значения на 1 дБ больше

Таблица 6.4 - Средний уровень собственных шумов для анализатора спектра FSW50 приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более

Диапазон частот	Предусилителя нет	Предусилитель выключен	Предусилитель вкл. опции В24.49/В24.51
от 2 Гц до 100 Гц включ.	- ПО	- ПО	-
от 100 Гц до 1 кГц включ.	- 120	- 120	-
от 1 кГц до 9 кГц включ.	- 135	- 135	-
от 9 кГц до 100 кГц включ.	- 145	- 145	-
от 100 кГц до 1 МГц включ.	- 145	- 145	- 160
св. 1 МГц до 1 ГГц включ.	- 149	- 149	- 165
св. 1 ГГц до 3 ГГц включ.	- 151	- 150	- 165
св. 3 ГГц до 8 ГГц включ.	- 151	- 150	- 162
св. 8 ГГц до 13,6 ГГц включ.	- 150	- 148	- 162
св. 13,6 ГГц до 18 ГГц включ.	- 149	- 147	- 162
св. 18 ГГц до 25 ГГц включ.	- 147	- 145	- 161
св. 25 ГГц до 26,5 ГГц включ.	- 143	- 140	- 161
св. 26,5 ГГц до 34 ГГц включ.	- 143	- 140	- 160
св. 34 ГГц до 40 ГГц включ.	- 140	- 137	- 160
св. 40 ГГц до 43,5 ГГц включ.	- 138	- 135	- 157
св. 43,5 ГГц до 47 ГГц включ.	- 136	- 133	- 149/-155
св. 47 ГГц до 49 ГГц включ.	- 134	- 131	- 149/-153
св. 49 ГГц до 50 ГГц	- 132	- 129	- 149/-153

*Примечание - при наличии опций В1200/В2001/В800КУВ4001/В6001/В8001 приведенные значения на 1 дБ больше

Таблица 6.5 - Средний уровень собственных шумов для анализатора спектра FSW67 приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более

Диапазон частот	Предусилителя нет	Предусилитель выключен	Предусилитель вкл. опции В24.66/В24.67
от 2 Гц до 100 Гц включ.	- ПО	- ПО	-
от 100 Гц до 1 кГц включ.	- 120	- 120	-
от 1 кГц до 9 кГц включ.	- 135	- 135	-
от 9 кГц до 100 кГц включ.	- 145	- 145	-
от 100 кГц до 1 МГц включ.	- 145	- 145	- 160
св. 1 МГц до 1 ГГц включ.	- 149	- 149	- 165
св. 1 ГГц до 3 ГГц включ.	- 151	- 150	- 165
св. 3 ГГц до 8 ГГц включ.	- 151	- 150	- 162
св. 8 ГГц до 13,6 ГГц включ.	- 146	- 144	- 161
св. 13,6 ГГц до 18 ГГц включ.	- 144	- 142	- 161
св. 18 ГГц до 23 ГГц включ.	- 141	- 139	- 160
св. 23 ГГц до 26,5 ГГц включ.	- 137	- 135	- 160
св. 26,5 ГГц до 30 ГГц включ.	- 137	- 135	см.табл.6.6
св. 30 ГГц до 34 ГГц включ.	- 135	- 132
св. 34 ГГц до 43,5 ГГц включ.	- 131	- 128
св. 43,5 ГГц до 47 ГГц включ.	- 127	- 124
св. 47 ГГц до 49 ГГц включ.	- 124	- 121
св. 49 ГГц до 50 ГГц включ.	- 122	- 119
св. 50 ГГц до 55 ГГц включ.	- 141	- 138
св. 55 ГГц до 62 ГГц включ.	- 137	- 134
св. 62 ГГц до 67 ГГц	- 133	- 130

*Примечание - при наличии опций В1200/В2001 /B800R/B4001 /В6001 /В8001 приведенные значения на 2 дБ больше

Таблица 6.6 - Средний уровень собственных шумов для анализатора спектра FSW67 приведенный к полосе пропускания 1 Гц, в диапазоне частот свыше 26,5 ГГц с включенным предусилителем, дБ (1 мВт), не более

Диапазон частот	опция В24.66	опция В24.67
св. 26,5 ГГц до 35 ГГц включ.	- 159	- 159
св. 35 ГГц до 42 ГГц включ.	- 157	- 157
св. 42 ГГц до 43 ГГц включ.	- 150	- 150
св. 43 ГГц до 47 ГГц включ.	- 146	- 150
св. 47 ГГц до 50 ГГц включ.	- 144	- 146
св. 50 ГГц до 52 ГГц включ.	- 148	- 154
св. 52 ГГц до 54 ГГц включ.	- 148	- 152
св. 54 ГГц до 56 ГГц включ.	- 146	- 150
св. 56 ГГц до 62 ГГц включ.	- 144	- 150
св. 62 ГГц до 65 ГГц включ.	- 142	- 147
св. 65 ГГц до 67 ГГц включ.	- 140	- 147
*Примечание - при наличии опций В	200/В2001 /B800R/B4001 /В6001 /В8001 приведенные

значения на 2 дБ больше

Таблица 6.7 - Средний уровень собственных шумов для анализатора спектра FSW85 приведенный к полосе пропускания 1 Гц. в диапазоне частот, по входу 2. дБ (1 мВт), не более

Диапазон частот	Значение
от 2 Гц до 100 Гц включ.	- 105
от 100 Гц до 1 кГц включ.	- ПО
от 1 кГц до 9 кГц включ.	- 125
от 9 кГц до 1 МГц включ.	- 135
св. 1 МГц до 1 ГГц включ.	- 145
св. 1 ГГц до 3 ГГц включ.	- 151
св. 3 ГГц до 8 ГГц включ.	- 151
св. 8 ГГц до 13,6 ГГц включ.	- 146
св. 13,6 ГГц до 18 ГГц включ.	- 144
св. 18 ГГц до 23 ГГц включ.	- 141
св. 23 ГГц до 30 ГГц включ.	- 137
св. 30 ГГц до 34 ГГц включ.	- 135
св. 34 ГГц до 44 ГГц включ.	- 129
св. 44 ГГц до 58 ГГц включ.	- 136
св. 58 до 70 ГГц включ.	-131
св. 70 до 75 ГГц включ.	-127
св. 75 до 80 ГГц включ.	-122
св. 80 до 85 ГГц включ.	-120
св. 85 до 90 ГГц (преселектор выкл.)	-120

*Примечание - при наличии опций В1200/В2001 /B800R/B4001 /В6001 /В8001 приведенные значения на 2 дБ больше

• 10.9 Определение уровня фазовых шумов

Определение уровня фазовых шумов (ФШ) проводят методом прямых измерений при подаче на вход анализатора синусоидального сигнала по схеме, представленной на рис. 2.

Установить выходной уровень сигнала генератора сигналов 0 дБ (1 мВт), частоту выходного сигнала 1000 МГц.

Выполнить следующие установки на анализаторе:

-[PRESET 1

• - [ FREQ : CENTER 1000 MHz ]

-[ AMPT: Ref Levell: 0 dBm I

• - [ AMPT: RF ATTEN MANUAL: 0 dB ]

• - [ TRACE : Tracel : DETECTOR: RMS ]

• - [ SWEEP : SWEEP TIME MANUAL : 200 ms]

Установить полосу обзора анализатора в соответствии с таблицей 7

-[SPAN : {span} ]

Установить полосу пропускания R.BW анализатора в соответствии с таблицей 7

- [ BW : Res BW Manual: {RBW}]

Установить усреднение по 20 разверткам

TRACE 1 .AVERAGE

SWEEP : SWEEP COUNT: 20 : ENTER

Активировать маркер для измерения фазовых шумов:

MARKER Function : Select Marker Functions: PHASE NOISE

Таблица 7

Отстройка от несущей offset	Полоса обзора span	Полоса пропускания RBW	Действительные значения уровня ФШ, Delta 2 [Т1 PHN]. дБн/Гц	Допустимый уровень ФШ, штатно не более дБн/Г ц	Допустимый уровень ФШ, опция В61Н не более дБн/Г ц
10 Гц	40 Гц	1 Гц		-80	-80
10 Гц (опция В4)	40 Гц	1 Гц		-90	-95
100 Гц	0,4 кГц	10 Гц		-100	-109
1 кГц	4 кГц	100 Гц		-125	-127
10 кГц	40 кГц	1 кГц		-134	-136
100 кГц	400 кГц	1 кГц		-136	-139
1 МГц	4 МГц	100 кГц		-145	-145

Установить маркер для измерения фазовых шумов на величину отстройки offset MKR : MARKER 2 : {offset}

Считать показание уровня фазовых шумов Ph Noise в нижнем правом углу ЖКИ анализатора.

Действительные значения уровня фазовых шумов не должны превышать допустимых значений, указанных в последнем столбце таблицы 7.

• 10.10 Определение уровня помех, обусловленных гармоническими искажениями 2-го порядка

Определение уровня помех, обусловленных гармоническими искажениями 2-го порядка, проводят методом прямых измерений при подаче на вход анализатора синусоидального сигнала через фильтр нижних частот по схеме, представленной на рис. 6.

Подключить фильтр соответствующего диапазона.

На генераторе установить сигнал с параметрами:

частота - Fhsm;

уровень - минус 5дБмВт.

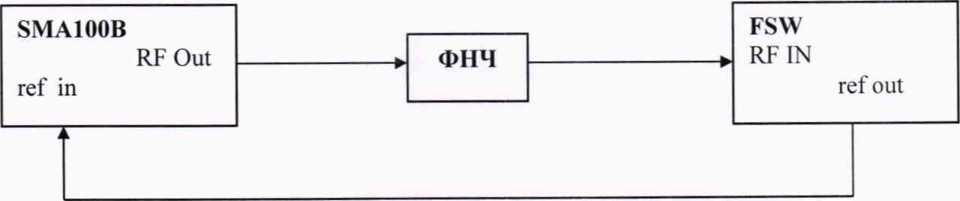

Рисунок 6

Настройки анализатора:

-[PRESET]

• - [ АМРТ : RF ATTEN MANUAL : 0 dB ]

• - [ АМРТ :-5dBm ]

-[SPAN : 10kHz]

• - [ BW : RES BW MANUAL : 30 Hz ]

• - [ BW : VIDEO BW MANUAL : 10 Hz ]

• - [ FREQ : CENTER : Fii3M ].

где F113M = 9; 21; 106; 274; 449,9; 699,9; 999,9; 1499,9; 1749,9; 2699,9; 3449,9 МГц

Для частот ниже 10 МГц на анализаторе включить режим открытого входа:

• - [ AMPT: Amplitude Congig: Input Coupling DC]

Установить маркер на пик сигнала:

-1 MKR=> :РЕАК ].

По маркеру определить уровень сигнала L,„. Регулируя уровень генератора установить показания маркера на значение -5 dBm.

Установить центральную частоту' на 2-ую гармонику:

-1 FREQ : CENTER : {2*f_in} ].

Установить маркер на пик 2-ой гармоники:

• - [ MKR=> :РЕАК ].

По маркеру определить уровень сигнала L^.

Уровень помех, обусловленных гармоническими искажениями 2-го порядка, определить по формуле 8:

L = U-U₂             (8)

Действительные значения уровня помех, обусловленных гармоническими искажениями 2-го порядка, не должны превышать значений, указанных в таблице 8.

Таблица 8

Относительный уровень гармонических искажений 2-го порядка Lki. выраженный в виде точки пересечения 2-го порядка (SHI)*. в диапазоне частот, при выключенном предусилителе и включенном преселекторе, не менее, дБ относительно 1 мВт	Диапазон частот	FSW8. FSW13, FSW26	FSW43, FSW50. FSW67, FSW85
	от 1 МГц до 350 МГц включ.	50	45
	св. 350 до 500 МГц включ.	70	45
	св. 0,5 до 1,5 ГГц	47	47
	св. 1,5 до 4 ГГц	62	62

• 10.11 Определения уровня интермодуляционных искажений 3-го порядка

Определение относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка (ИИ) проводят методом прямых измерений, путем подачи на вход анализатора двух гармонических сигналов уровнем L_CMec = минус 20 дБ (1 мВт) с частотами // и/ и измерения уровня помех Ьцмз, возникших на частотах 2fj-f2 и 2f₂-fi относительно уровня основных сигналов на частотах/ и/.

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 7.

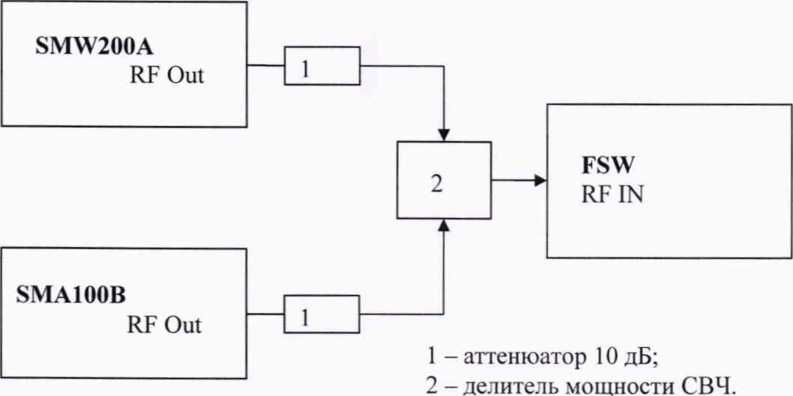

Рисунок 7

Выполнить следующие установки на анализаторе:

-[PRESET]

• - [ АМРТ. Ref Levell: -13 dBm ]

• - [ АМРТ: RF ATTEN MANUAL: 0 dB ]

• - [ BW : Res BW Manual: 30 kHz ]

• - [ BW : Video BW Manual: 1 kHz ]

• - [ SPAN : 4 MHz ]

Установить выходной уровень сигнала генератора SMW200A минус 3 дБ (I мВт), частоту fi = f_M3M - 500 кГц

Установить выходной уровень сигнала генератора SMA100B минус 3 дБ (1 мВт), частоту f2 = f_inM + 500 кГ ц

Включить мощность генератора SMW200A. Органами регулировки генератора установить уровень на входе анализатора минус 13 дБ (1 мВт). Выключить мощность генератора SMW200A, включить мощность генератора SMA100B и его уровень установить аналогичным образом.

Включить выходную мощность генератора SMW200A.

При помощи соответствующей функции анализатора спектра определить точку пересечения 3-го порядка TOI

• - [ MEAS : Third Order Intercept ]

Измерения проводить на частотах 11 МГц; 500 МГц: 2,99 ГГц, 7.49 ГГц; 8.49 ГГц; 10,99 ГГц, 12.99 ГГц; 15.49 ГГц; 17.99 ГГц; 23.99 ГГц; 29.9 ГГц; 39.9 ГГц в соответствии с диапазоном частот поверяемого анализатора.

Действительные значения уровня помех, обусловленных интермодуляционными искажениями третьего порядка, выраженных в виде точки пересечения 3 порядка TOI = (2 L_CMCC - Ьимз)/2, должны быть не менее значений, указанных в таблице 9.1 и 9.2.

Таблица 9.1

Относительный уровень интермодуляционных искажений 3-го порядка Ьимз? выраженный в виде точки пересечения 3-го порядка (TOI) , в диапазоне частот при выключенном предусилителе и включенном преселекторе,   дБ (1 мВт), не менее	Диапазон частот	TOI
		Все модели, кроме FSW85	FSW85
	от 10 МГц до 0,1 ГГц включ.	25	-
	св. 0,1 до 1 ГГц включ.	25	22
	св. 1 до 3 ГГц включ.	20	20
	св. 3 до 8 ГГц включ.	17	17
	св. 8 ГГц	см.табл.7.2
*TOI = (2 LCMec - Ьимз)/2, где: LCMec. - уровень входного сигнала смесителя, дБ (1 мВт)

Таблица 9.2

Диапазон частот	FSW13, FSW26	FSW43, FSW50, FSW67, FSW85
св. 8 ГГц до 10 ГГц включ.	14	8
св. 10 ГГц до 12 ГГц включ.	16	8
св. 12 ГГц до 13,6 ГГц включ.	18	8
св. 13,6 ГГц до 17 ГГц включ.	18	10
св. 17 ГГц до 19 ГГц включ.	16	10
св. 19 ГГц до 26,5 ГГц включ.	18	10
св. 26,5 ГГц до 40 ГГц включ.	-	10

• 10.12 Определение подавления каналов приема зеркальных частот и промежуточных частот

Определение уровня подавления каналов приема зеркальных частот и промежуточных частот проводят методом прямых измерений с помощью генератора сигналов SMA100B.

Выполнить соединение СИ в соответствии со схемой, приведённой на рис. 2.

Установить выходной уровень сигнала генератора сигналов 0 дБ (1 мВт), частоту выходного сигнала из таблицы 10 в соответствии с диапазоном частот поверяемого анализатора.

Выполнить следующие установки на анализаторе:

-[PRESET]

• - [ FREQ : CENTER из таблицы 10]

• - [ AMPT: Ref Levell: -30 dBm ]

• - [ AMPT: RF ATTEN MANUAL: 0 dB ]

• - [ BW : Res BW Manual: 1 kHz ]

• - [ BW : Video BW Manual: 100 Hz ]

-[SPAN : 10 kHz]

Установить маркер анализатора на максимум сигнала:

• - [ MARKER-> : Peak ]

Провести измерения для остальных частот, указанных в таблице 10, в соответствии с диапазоном частот поверяемого анализатора.

Таблица 10

Частота, установленная на генераторе. МГц	Частота, установленная на анализаторе Fh3m, МГц
Fn3M +2-1317	1000; 9000
Fh3M +2-37	63;100; 900;1100; 7990
37	100;200;500; 900;1100; 7990; 9000;12000; 25000; 38000
1317	50;200;500;900;1100;7990; 9000;12000; 25000; 38000

Действительные значения уровня каналов приема зеркальных частот и промежуточных частот не должны превышать минус 90 дБ относительно несущей.

• 10.13 Определение уровня остаточных сигналов комбинационных частот

Определение уровня остаточных сигналов комбинационных частот осуществляется методом прямых измерений путём измерения уровня остаточных сигналов комбинационных частот при отсутствии входного сигнала.

К входу анализатора RF IN подключить нагрузку 50 Ом.

Выполнить следующие установки на анализаторе:

-[PRESET]

• - [ AMPT: Ref Levell: -50 dBm ]

• - [ AMPT: RF ATTEN MANUAL: 0 dB ]

Для всех типов анализаторов:

-[FREQ: START 1 MHz]

• - [ FREQ : STOP 8000 MHz ]

• - [ BW : Res BW Manual: 200 Hz ]

Для анализатора FSW13:

• - [ FREQ : START 8 GHz ]

-[FREQ: STOP 13,6 GHz ]

• - [ BW : Res BW Manual: 1 kHz ]

• - [ BW : VIDEO BW Manual: 500 Hz ]

Для анализаторов FSW26:

• - [ FREQ : START 8 GHz ]

• - [ FREQ : STOP 25 GHz ]

• - [ BW Res BW Manual: 1 kHz ]

• - [ BW : VIDEO BW Manual: 500 Hz ]

• - [ FREQ : START 25 GHz ]

• - [ FREQ : STOP 26,5 GHz ]

• - [ BW : Res BW Manual: 200 Hz ]

• - [ BW : VIDEO BW Manual: 100 Hz ]

Для анализаторов FSW43, FSW50:

• - [ FREQ : START 8 GHz ]

• - [ FREQ : STOP 25 GHz ]

• - [ BW : Res BW Manual: 1 kHz ]

• - [ BW : VIDEO BW Manual: 500 Hz ]

• - [ FREQ : START 25 GHz ]

• - [ FREQ : STOP 43.5 GHz ]

• - [ BW : Res BW Manual: 300 Hz ]

• - [ BW : VIDEO BW Manual: 100 Hz ]

Для анализатора FSW50:

• - [ FREQ : START 25 GHz ]

• - [ FREQ : STOP 50 GHz ]

• - [ BW : Res BW Manual: 300 Hz ]

• - [ BW: VIDEO BW Manual: 100 Hz I

Для анализаторов FSW67. FSW85:

• - [ FREQ : START 8 GHz ]

• - [ FREQ : STOP 26,5 GHz ]

• - [ BW : Res BW Manual: 300 Hz ]

• - [ BW : VIDEO BW Manual: 100 Hz ]

• - [ FREQ : START 25 GHz ]

• - [ FREQ : STOP 43.5 GHz ]

• - [ BW Res BW Manual: 300 Hz ]

• - [ BW : VIDEO BW Manual: 100 Hz I

• - [ FREQ : START 43.5 GHz ]

• - [ FREQ : STOP 67 GHz ]

• - [ BW : Res BW Manual: 300 Hz ]

• - [ BW : VIDEO BW Manual: 100 Hz ]

Для анализатора FSW85:

• - [ FREQ : START 67 GHz ]

• - [ FREQ : STOP 85 GHz ]

• - [ BW : Res BW Manual: 300 Hz ]

• - [ BW : VIDEO BW Manual: 100 Hz ]

Измерить уровни остаточных сигналов комбинационных частот:

• - [ MARKERS : Peak ]

Таблица 11

Диапазон частот	Допустимый уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более
до 1 МГц включ.	-90
св. 1 МГц до 8,9 ГГц включ.	-110
св. 8.9 ГГц до 85 ГГц включ.	-100

Действительные значения уровня остаточных сигналов комбинационных частот в диапазоне частот не должны превышать значений, указанных в таблице 11.

• 10.14 Определение абсолютной погрешности измерений коэффициента амплитудной модуляции (при наличии опции К7)

Определение абсолютной погрешности измерений коэффициента амплитудной модуляции проводят методом прямых измерений с помощью установки поверочной для средств измерений коэффициента амплитудной модуляции РЭКАМ-2, при подаче на вход анализатора синусоидального сигнала с амплитудной модуляцией по схеме, представленной на рис. 8.

Подключить выход калибратора установки РЭКАМ-2 к входу анализатора спектра. На калибраторе установить режим AM. несущую частоту FHec = 4 МГц, коэффициент амплитудной модуляции Кам = 100 %. частоту модулирующего колебания Бмод = 1 кГц.

РЕКАМ-2 (РЭЕДЧ-2)		FSW
Выход калибратора AM (ЧМ)	р	RF INPUT

Рисунок 8

На анализаторе спектра включить режим Analog Demod. установить настройки для измерения коэффициента амплитудной модуляции на частоте 4 МГц согласно Руководству по эксплуатации (при этом ширина полосы анализа должна быть примерно бТмод).

Провести измерения Кам_|пм и рассчитать погрешность по формуле (9):

ДКам = Кам_изм - Кам          (9)

Повторить измерения устанавливая несущую частоту FHec, модулирующую частоту Рмод и коэффициент амплитудной модуляции Кам в соответствии с таблицей 12.

Таблица 12

Рмод, кГц	Кам, %	FHec,	МГц	Рмод. кГц	Кам, %	FHec, МГц
		25	4			25	4
0,02	100	+	+	60	100	+	+
	50	+	+		50	+	+
	5	+	+		10	+	+
	0.1	+	+		1	+	+
1,0	100	+	+	200	100	+
	95	+	+		50	+
	50	+	±		10	+
	5	+	+		1	+
	1	+	+
	0,1	+	+
20	100	+	+
	50	+	+
	5	+	+
	1	+	+
+ провести измерения

Действительные значения абсолютной погрешности измерений коэффициента амплитудной модуляции не должны превышать: ±(0,2 + 0.001 К_ам) %

• 10.15 Определение абсолютной погрешности измерений девиации частоты (при наличии опции К7)

Определение абсолютной погрешности измерений девиации частоты проводят методом прямых измерений с помощью установки поверочной для средств измерений девиации частоты РЭЕДЧ-2 при подаче на вход анализатора синусоидального сигнала с частотной модуляцией по схеме, представленной на рис. 8.

Подключить выход калибратора установки РЭЕДЧ-2 к входу анализатора спектра. На калибраторе установить режим ЧМ, несущую частоту FHec = 5 МГц. модулирующую частоту Емод = 1 кГц и девиацию Гдев = 100 кГц.

На анализаторе спектра установить настройки для измерения девиации частоты на частоте 50 МГц согласно Руководству по эксплуатации (при этом ширина полосы анализа должна быть примерно 6 (Рмод+Рдев)).

Провести измерения Едев_113м и рассчитать погрешность по формуле 10:

АБдев = ЕдеВ||_ЗМ - Гдев           (10)

Повторить измерения, устанавливая несущую частоту FHec, девиацию частоты Рдев и модулирующую частоту Рмод в соответствии с таблицей 13.

Таблица 13

Рмод, кГц	FHec = 5 МГц и 50 МГц
	Рдев, кГц
	1000	500	100	10	1
0,02	+	+	+	+	+
0,03	+	+	+	+
0,09	+	+	+	+
0,4	+	+	+	4-
1	+	+	+	+	-1-
6	+	+	+	+
20	+	+	+	+
30	+	+	+	+	+
60	+	+	+	+
100	+	+	+	+
200	+		+	+
+ провести измерения

Действительные значения абсолютной погрешности измерений девиации частоты не должны превышать: ±(0.003 (F_Moa + F,_ICB) + 2) Гц.

• 10.16 Определение остаточного среднеквадратического значения векторной ошибки модуляции (при наличии опции К70)

Определение остаточного среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK проводят методом прямых измерений при подаче на вход анализатора синусоидального сигнала с модуляцией QPSK по схеме, представленной на рис. 9.

На анализаторе включить опцию К70, установить настройки для измерения модуляции типа QPSK на частоте несущей 1 ГГц и скоростью модуляции 100 кГц в соответствии с Руководством по эксплуатации.

На генераторе SMW200A установить генерацию сигнала на частоте 1 ГГц с моду-

ляцией QPSK и скоростью 100 кГц.

Считать измеренное СКЗ векторной ошибки модуляции 0_изм на экране анализатора во вкладке «Result summary» в строке «EVM RMS» значение «mean» (см. рисунок 10).

Повторить измерения для скорости модуляции 1 МГц. 10 МГц.

Рассчитать остаточное СКЗ векторной ошибки модуляции 0_НН по формуле 11:

где 0_ген = 0,8 % - допускаемый предел СКЗ векторной ошибки модуляции генератора SMW200A.

Если измеренное СКЗ векторной ошибки модуляции < 0.8 %, то за остаточное

Остаточные среднеквадратические значения векторной ошибки модуляции не должны превышать:

0,3 % для скорости модуляции 100 кГц;

0.4 % для скорости модуляции 1 МГц;

0.6 % для скорости модуляции 10 МГц.

• 10.17 Определение КСВН входа

КСВН входа анализатора измерить с помощью анализатора электрических цепей векторного ZVA67. Анализатор цепей откалибровать по срезу кабеля в соответствии с его руководством по эксплуатации. Кабель подключить к входу анализатора спектра с установленным значением ослабления входного аттенюатора 10 дБ и провести измерения в диапазон частот от 10 МГц до 67 ГГц.

Таблица 14

Диапазон частот	Допустимые значения КСВН не более
	FSW8, FSW13	FSW26, FSW43, FSW50, FSW67, FSW85
от 10 МГц до 1 ГГц включ.	1,2	1,2
св. 1 до 3,6 ГГц включ.	1,5	1,5
св. 3,6 до 18 ГГц включ.	2,0	1,5
св. 18 до 26,5 ГГц включ.	-	2,0
св. 26,5 до 40 ГГц	-	2,5

Действительные значения КСВН входа не должны превышать значений, указанных в таблице 14.

11 Подтверждение соответствия средства измерений метрологическим требованиям

• 11.1 Критериями принятия поверителем решения по подтверждению соответствия анализатора метрологическим требованиям, установленным при утверждении типа, являются: выполнение всех операций, перечисленных в разделе 2 ‘’Перечень операций поверки средства измерений’* и соответствие действительных значений метрологических характеристик анализатора требованиям, указанным в пунктах раздела 10 "Определение метрологических характеристик средства измерений" данной методики поверки.

• 11.2 Критериями принятия поверителем решения по подтверждению соответствия анализатора требованиям к эталону являются: соответствие анализатора п. 11.1 данной методики поверки, применение при поверке эталонов соответствующего разряда по требованию государственных поверочных схем, соответствие метрологических характеристик анализатора требованиям, предъявляемым к следующим эталонам следующих государственных поверочных схем:

Рабочему эталону единицы частоты 4 разряда по Приказу Госстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты;

Рабочему эталону единицы отношения мощностей 2 или 3 разряда (в зависимости от величины отношения мощностей и диапазона частот) по Приказу Госстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц:

Рабочему эталону 1 или 2 разряда (в зависимости от величины ослабления) по Приказу Госстандарта №3383 от 30.12.2019 Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц;

Рабочему эталону 1 разряда по ГОСТ Р 8.717-2010 ГСП. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;

Рабочему эталону 1 разряда по ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты.

• 11.3 Критериями принятия поверителем решения по подтверждению соответствия анализатора требованиям к рабочему эталону 0 разряда по ГОСТ Р 8.717-2010 являются: соответствие анализатора п. 11.1 данной методики поверки, использование при поверке по п. 10.14 методики поверки Государственного первичного эталона (ГПЭ) единицы коэффициента амплитудной модуляции, проведение сличений с ГПЭ на всех указанных в ГОСТ Р 8.717-2010 для эталона 0 разряда несущих и модулирующих частотах и соответствие анализатора обязательным требованиям к рабочему эталону 0 разряда.

Критериями принятия поверителем решения по подтверждению соответствия анализатора требованиям к рабочему эталону 0 разряда по ГОСТ Р 8.607-2004 являются: соответствие анализатора п. 11.1 данной методики поверки, использование при поверке по п. 10.15 методики поверки Государственного первичного эталона единицы девиации частоты, проведение сличений с ГПЭ на всех указанных в ГОСТ Р 8.607-2004 для эталона 0 разряда несущих и модулирующих частотах и соответствие анализатора обязательным требованиям к рабочему эталону 0 разряда.

• 11.4 При подтверждении соответствия анализатора требованиям к эталону по одной из вышеперечисленных государственных поверочных схем допускается определение метрологических характеристик на частотах, не указанных в данной методике поверки.

12 Оформление результатов поверки

• 12.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы. Протокол должен наглядно отображать полученные результаты измерений в поверяемых точках и диапазонах частот, которые указаны в соответствующих пунктах данной методики, а также сравнение полученных действительных и допустимых значений нормируемых погрешностей.

• 12.2 Сведения о результатах поверки анализатора в целях её подтверждения передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений.

• 12.3 Свидетельство о поверке или извещение о непригодности к применению

средства измерений выдаётся по заявлению владельца анализатора или лиц, представивших его на поверку в сроки, предусмотренные договором (контрактом) на выполнение поверки, но не превышающие 5 рабочих дней с момента опубликования сведений о результатах поверке в Федеральном информационном фонде по обеспечению единства измерений. Свидетельство о поверке или извещение о непригодности к применению средства измерений должны быть оформлены в соответствии с требованиями действующих правовых нормативных документов. Знак поверки наносится на свидетельство о поверке.                                               --'х

И. о. начальника лаборатории № 441

ФБУ «Ростест-Москва»

Главный специалист по метрологии лаборатории № 441 ФБУ «Ростест-Москва»

Анализаторы спектра и сигналов FSW8. FSW13, FSW26. FSW43. FSW50. FSW67, FSW85

Методика поверки РТ-МП-7905-441-2020

лист 32

листов 32

¹

Для опций В6001, В8001 измерения на частотах 3 ГГц и 12 ГГц не проводить.

Анализаторы спектра и сигналов FSW8. FSW13. FSW26. FSW43. FSW50. FSW67. FSW85 Методика поверки РТ-МП-7905-441-2020
