ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

a n J?

<Os

по

.В. Иванникова 4?      2020 г.

k:cj ОО S’ -У

Заместитель директора зводственной метрологии ВНИИМС»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Измерители-регуляторы многофункциональные ТРИД

МЕТОДИКА ПОВЕРКИ

МП 207-064-2020 г. Москва

2020 г.

1 Введение

Настоящая методика распространяется на измерители-регуляторы многофункциональные ТРИД (далее по тексту - приборы или измерители), изготавливаемые ООО «Вектор-ПМ», г. Пермь и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 2 года.

2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 1

Таблица 1

Наименование операции

Номер пункта МП

Проведение операции

при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Подтверждение соответствия встроенного программного обеспечения

6.3

Да

Да

4 Определение основной приведенной погрешности

6.4

Да

Да

Примечание: допускается проведение поверки для меньшего числа измеряемых величин и (или) для меньшего числа НСХ, и (или) для меньшего числа измерительных каналов с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2 Таблица 2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки (или регистрационный №)

6.4

Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018г. № 2091 - Калибратор многофункциональный   и   коммуникатор   BEAMEX   МС6   (-R)

(Регистрационный № 52489-13);

Эталон единицы постоянного электрического напряжения 3-го разряда в соответсвии с приказом Росстандарта от 30.12.2019г. №3457 - Калибратор многофункциональный   и   коммуникатор   BEAMEX   МС6   (-R)

(Регистрационный № 52489-13);

Эталон единицы электрического сопротивления 2-го разряда в соответствии с приказом Росстандарта от 30.12.2019 № 3456 - Мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17).

Примечание - Допускается применение средств поверки, не приведённых в таблице, но обеспечивающих определение (контроль) метрологических характеристик поверяемых СИ с требуемой точностью.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» (ПОТЭУ (2019));

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • 5.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.

  • 5.3 Средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией.

  • 6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре устанавливают:

соответствие внешнего вида, комплектности прибора технической и эксплуатационной документации;

  • - наличие и четкость маркировки;

  • - отсутствие механических повреждений и дефектов покрытия, влияющих на работоспособность прибора.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

6.2 Опробование
  • 6.2.1 Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) к соответствующим клеммам измерителя-регулятора многофункционального ТРИД (в зависимости от схемы подключения). Измеритель-регулятор подключают к питающей сети или источнику питания (в зависимости от типа питания измерителя)

  • 6.2.2 Проверяют наличие индикации символов на экране и функционирование элементов интерфейса пользователя.

  • 6.2.3 Генерируют с эталонного прибора значение, соответствующего настроенному на измерителе типу входного сигнала и лежащее в диапазоне измерений измерителя-регулятора многофункционального ТРИД.

  • 6.2.3 После стабилизации показаний на дисплее поверяемого прибора, снимают их.

  • 6.2.4 Прибор считается пригодным к дальнейшей поверке, если на дисплее индицируется значение выходного сигнала.

6.3 Подтверждение соответствия встроенного программного обеспечения
  • 6.3.1 Проверка соответствия версии встроенного программного обеспечения проводится сразу после включения прибора. В момент загрузки прибора, на дисплее отображаются идентификационные данные (номер версии) программного обеспечения.

  • 6.3.3 Результат проверки считают положительным, если идентификационные данные программного обеспечения соответствуют данным в описании типа на прибор.

6.4 Определение основной приведенной погрешности

Погрешность определяют в пяти контрольных точках, соответствующих 1, 25, 50, 75, 99 % диапазона измерений. При определении погрешности должно быть выбрано (если возможно) меньшее значение единицы младшего разряда для поверяемого диапазона измерений.

  • 6.4.1 Определение основной приведенной погрешности измерителей-регуляторов многофункциональных ТРИД в режиме измерения аналоговых сигналов напряжения и силы постоянного тока. Для приборов моделей ИСУ, РТП, РТУ, РТМ, РК.

    • 6.4.1.1 В приборе в соответствии с руководством по эксплуатации устанавливают режим измерения сигналов силы или напряжения постоянного тока.

    • 6.4.1.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) к соответствующим клеммам прибора по схеме, приведенной в руководстве по эксплуатации на прибор.

    • 6.4.1.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

    • 6.4.1.4 После стабилизации показаний на дисплее поверяемого измерителя снимают их.

    • 6.4.1.5 Повторяют операции по п.п. 6.4.1.3-6.4.1.4 для остальных контрольных точек.

    • 6.4.1.6 Приведенная погрешность (&пРив, %) в зависимости от типа выходных

аналоговых сигналов определяется по формуле 1:

,100% (1)

где: /(и)изм - значение измеренного выходного тока (напряжения) в контрольной точке, (мА или В);

7(и)э - значение эталонного сигнала, соответствующего контрольной точке, (мА или мВ);

1(С9впд - значение верхнего предела диапазона измеряемых сигналов, (мА или мВ);

Ц^нпд - значение нижнего предела диапазона измеряемых сигналов, (мА или мВ).

Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

  • 6.4.2 Определение основной приведенной погрешности измерителей-регуляторов многофункциональных ТРИД в режиме работы с термопреобразователями сопротивления (ТС). Для приборов моделей ИСУ, РТП, РТУ, РТМ, РК.

При проведении поверки в полном объеме допускается определять погрешность для одного типа ТС.

  • 6.4.2.1 В приборе в соответствии с руководством по эксплуатации устанавливают тип НСХ и диапазон измерений в режиме работы с термопреобразователями сопротивления.

  • 6.4.2.2 Подключают меру сопротивления многозначную МС3071 к соответствующим клеммам прибора.

  • 6.4.2.3 С многозначной меры воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009).

  • 6.4.2.4 После стабилизации показаний на дисплее поверяемого прибора, снимают их.

  • 6.4.2.5 Повторяют операции по п.п. 6.4.2.3-6.4.2.4 для остальных контрольных точек.

  • 6.4.2.6 Рассчитывают приведенную погрешность для каждой контрольной точки по формуле 2:

Д = Z|nM -100%    (2)

прив у _ у               v '

Л впд 71 нпд

где: %э - значение сигнала воспроизводимое эталонным прибором,°C;

Лизм - значение измеренного входного сигнала, °C;

Хпд - значение верхнего предела диапазона измеряемых температур,°C;

Х<пд - значение нижнего предела диапазона измеряемых температур,°C.

Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

  • 6.4.3 Определение основной приведенной погрешности измерителей-регуляторов многофункциональных ТРИД в режиме работы с термоэлектрическими преобразователями (ТП). Для приборов моделей ИСУ, РТП, РТУ, РТМ, РК.

При проведении поверки в полном объеме допускается определять погрешность для одного типа ТП.

  • 6.4.3.1 В приборе в соответствии с руководством по эксплуатации устанавливают тип НСХ и диапазон измерений в режиме работы с термоэлектрическими преобразователями. Собирают схему согласно рисунку 1.

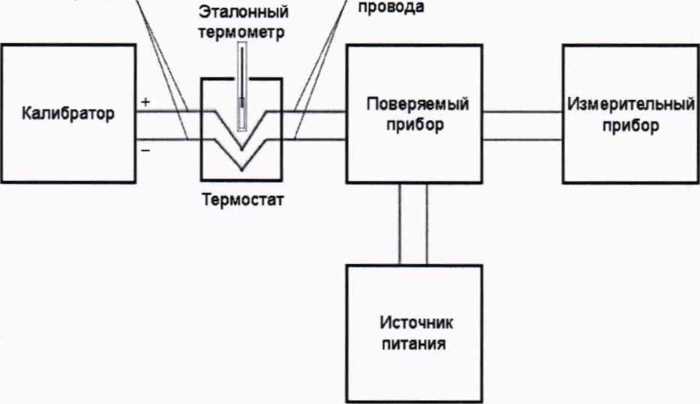

Медные                    Удлиняющие

провода                    (компенсационные)

Рисунок 2

а) К испытуемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к калибратору многофункциональному и коммуникатору BEAMEX МС6 (-R).

  • 6.4.3.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001).

  • 6.4.3.4 После стабилизации показаний на дисплее испытуемого измерителя, снимают их.

  • 6.4.3.5 Повторяют операции по п.п. 6.4.3.3-6.4.3.4 для остальных контрольных точек.

  • 6.4.3.6 Рассчитывают приведенную погрешность для каждой поверяемой точки по формуле 2

Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

  • 6.4.4 Определение основной приведенной погрешности измерителей-регуляторов многофункциональных ТРИД в режиме работы измерения сигналов пирометров суммарного излучения. Для приборов моделей ИСУ, РТП, РТУ, РТМ, РК.

б А А. 1 В приборе в соответствии с руководством по эксплуатации устанавливают тип входного сигнала и диапазон измерений в режиме работы с пирометрами суммарного излучения.

  • 4.5.4.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) к соответствующим клеммам прибора по схеме, приведенной в руководстве по эксплуатации на прибор.

  • 6.4.4.3  С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке. Значение нормируемого сигнала выбирают по таблицам градуировок РК-15 и РК-20 в соответствии с ГОСТ 10627-71

  • 6.4.4.4 После стабилизации показаний на дисплее поверяемого измерителя, снимают их.

  • 6.6.4.5 Повторяют операции по п.п. 6.4.4.3-6.4.4.4 для остальных контрольных точек.

  • 6.4.4.6 Рассчитывают приведенную погрешность для каждой контрольной точки по формуле 2

Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

  • 6.4.5 Определение основной приведенной погрешности измерителей-регуляторов многофункциональных ТРИД в режиме работы с тензометрическими датчиками. (Для приборов моделей ИСВ).

    • 6.4.5.1 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) по схеме, приведенной в руководстве по эксплуатации на прибор, к клеммам питания датчика.

    • 6.4.5.2 Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) включают в режим измерения напряжения постоянного тока, и измеряют напряжение питания датчика.

    • 6.4.5.3 Измеренное значение напряжения питания датчика должно быть в пределах от 4,9875 до 5,0125 В. В случае, если значение напряжения питания датчика не укладывается в указанные пределы, прибор признают не прошедшим поверку.

    • 6.4.5.4 Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) подключают к клеммам входного сигнала тензометрического датчика, по схеме, приведенной в руководстве по эксплуатации на прибор.

    • 6.4.5.5 С эталонного прибора воспроизводят значение нормируемого сигнала в милливольтах, соответствующее первой контрольной точке.

    • 6.4.5.6 После стабилизации показаний на дисплее поверяемого измерителя, снимают их.

    • 6.4.5.7 Повторяют операции по п.п. 6.4.5.5-6.4.5.6 для остальных контрольных точек.

    • 6.4.5.8 Рассчитывают приведенную погрешность для каждой проверяемой точки. Приведенная погрешность (ДЛрМв, %) определяется по формуле 3:

=  %1°М~'—--Ю0%   (3)

прив У          У                     v '

выхшах 71 вых min

где: Хизм - значение измеренного выходного тока в поверяемой точке, мВ или в единицах измерения подключаемого датчика;

Хвыхтах. Хвыхтт - соответственно верхний и нижний пределы диапазона входных сигналов прибора, мВ или в единицах измерения подключаемого датчика;

Храсч - расчетное значение выходного сигнала (в единицах измерения подключаемого датчика или в мВ), соответствующие значению сигнала напряжения постоянного тока воспроизводимое эталонным СИ, определяемое по формуле 4:

вых max

где: Uexmax, Uexmin - соответственно верхний и нижний пределы диапазона входных сигналов, мВ;

Хвыхтах. Хвыхтт - соответственно верхний и нижний пределы диапазона измерений сигналов от тензометрических датчиков, мВ или единицы измерения подключаемого датчика;

(А - значение воспроизводимое эталонным СИ, мВ.

Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

6.4.6 Определение основной приведенной погрешности измерителей-регуляторов многофункциональных ТРИД в режиме работы с датчиками давления. (Для приборов моделей ИСД).

  • 6.4.6.1 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) по схеме, приведенной в руководстве по эксплуатации на прибор, к клеммам питания датчика.

  • 6.4.6.2 С эталонного прибора воспроизводят значение нормируемого сигнала в миллиамперах, соответствующее первой контрольной точке.

  • 6.4.6.3 После стабилизации показаний на дисплее поверяемого измерителя, снимают их.

  • 6.4.6.4 Повторяют операции по п.п. 6.4.5.2-6.4.5.3 для остальных контрольных точек.

  • 6.4.6.5 Рассчитывают приведенную погрешность для каждой проверяемой точки. Приведенная погрешность (Дл^в, %) определяется по формуле 5:

Д„„, =——--100%   (5)

лрив у          у                     v '

выхшах      вых min

где: Хизм- значение измеренного выходного тока в поверяемой точке, МПа;

Хвыхтах. Хвыхтт - соответственно верхний и нижний пределы диапазона входных сигналов прибора, МПа;

Храсч - расчетное значение выходного сигнала (МПа), соответствующие значению

сигнала силы постоянного тока, воспроизводимое эталонным СИ и определяемое по формуле 6:

где: lexmax. I exmin - соответственно верхний и нижний пределы диапазона входных сигналов. мА:

Хвыхтах. Хвыхтт - соответственно верхний и нижний пределы диапазона измерений сигналов от датчиков давления, МПа;

/э - значение воспроизводимое эталонным СИ, мА.

Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в описании типа.

7 Оформление результатов поверки
  • 7.1 Измерители-регуляторы многофункциональные ТРИД, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки термометров подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

  • 7.2  При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению.
