МКГООИЧЕСКИЕ УКАЗАНИЯ

ГСИ ШТАНГЕНЦИРКУЛЬ СО СТРЕЛОЧНЫМ ОТСЧЕТОМ МОДЕЛЬ 124

МЕТОДИКА ПОВЕИСИ

МИ 1384-86

Дата введения  23.07.86

^стоящие методические указания распространяться на штангенциркули оо стрелочным отсчетом модели 124 н устанавливают методы и средотва их первичной и периодической поверки.

I. ОЮТАЦИИ И СРЕДСТВА ПОВЕРКИ

  • I.I. При прове девяти поверют дсвкиш выпыютпся яперащпе и а^именягьоя оредства поверки, указанные в таблице.

Таблица

^именование операции

Номер пункта

Средства поверки и их норматюно-технические характеристики

Обязательность проведения операции при

выпуске из производства

ремонте

■ экс-плу-ата-ции и хранения

Определение погрешности штангенциркуля при зажатом и отпущенном стопорном винте

3.1

Концевые меры длины

5-го разряда по

МИ 1604 или класса точности 3 по ГОСТ 9038

Да

Да

Да

Определение   :

погрешности штангенциркуля при измерении глубины, равной 2С мм

3.2

Концевые меры длины

20 мм класса точности

3 по ГОСТ 9038;

пластина ПИ 60 класса точности 2 по ГОСТ 2923 или плита 1-250x250 по ГОСТ 10905

Да

Да

Да

Определение отклонения от параллельности измерительных поверхностей

3,3

Мптоометр типа МК 25-2 по ГОСТ 6507;

концевая мера длина

10 мм класса точности

3 по ГОСТ 9038

Да

Де

Да

МИ 1384-86

Цродолжеяже табл.

Наименование ] операции        i

Яомер зункта

губск дм внут->еиикх жмгере-ий и опредам-иже расотолижя между нжми

Опре деле кие отклонения от прямолинейности измерительных поверхностей

3,4

Определение отклонения от параллельности измерительных поверхностей губок для наружных измерений

3.5

Определение шероховатости измерительных поверхностей

3.6

Определение ширины штрихов кру говой шкалы и ши ркны рабочей чао тл стрелки и перекрытия стрелко коротких штрихов круговой шкалы

3.7

it

Определение диапазона регулирования нулевой уо тановки круговой ккалы

3.8

Определение усилия перемещения рамки по штанге

3.9

Средства поверка ж их нормативно-технжче с кие характержотжкж

Лекальная линейка

ДЦ-1-50 по ГОСТ 8026; образец проовета из концевых мер длины класса точности 2 по ГОСТ 9038 ж плоокой пластины ПИ60 класса точности 2 ГОСТ 2923

То же

Профилограф-профило* метр по ГОСТ 19300 или образцовые детели шероховатости с параметрами:

На ^0,32 мкм*

На < 0,63 мкм

Микроскоп УИМ-200 или инструментальный микроскоп ЕМИ и ММИ по ГОСТ 8074

Меры массы общего назначения по

ГОСТ 7328, подвеска (приложение I)

Обязательность проведения операции при

выпуске из производства

ремонте

эксплуатации и хранении

Да

Да

Да

Да

Да

Да

Да

Да

Нет

Да

Нет

Нет

Да

Нет

Нет

Да

Да

Нет

и) Оперению проводят циркулей, которые влияют на параметр операции.

если ремонту подвэргают

те 5

011 ре Д5ЛЯ6М17

элементы штанген-:eicah при денной

МИ 1384-86

1.2» Допускается применять другие, вновь разработанные ки находящиеся в применении средства поверки, проведите метрологическую аттестацию в органах государственной или ведомственной метрологической службы я удовитетворщадме требованиям по точности.

2. устоим татарки и колотовка к ней

  • 2.2. При проведении поверки штангенциркулей долхнн соблюдаться следующие условия:

а) перед поверкой прибор должен быть выдержан в помещении, где будет производиться приемка, не менее 3 ч.;

б) температура в помещении, где производится поверка, должна бить в пределах (20±8)оС и относительная влажность не должна превышать 805?.

  • 2.2. Перед проведением поверки следует выполнить подготовительные работы и произвести настройку приборн в соответствии с эксплуатадюшшм документом.

3. ПРОВЕДЕНИЕ ПЖЁРКИ

  • 3.1. Погрешность штангенциркулей определяют по концевым мерам Длины в трех точках, равномерно расположенных по длине штанги и итоговой шаапына1цлшер,21,2; 51,4; 101,8 мм. В одной из поверяемых точек погрешгооть определяют при зажатом стопорном винте рамки, при этом должно сохраняться нормальное скольжение измерительных поверхностей губок по измерительном поверхностям концевых мер.

  • 3.2. Погрешность показаний штангенциркулей при измерении глубины определяют по концевым мерам длины 20 мм. Дэе концевые меры устанавливают на плоскую стеклянную пластину или поверочную плиту.

МИ 13*84-86

Торец штанги прижимают к измерительным поверхностям концевях мер. Литейку глубиномера перемещают до соприкосновения с плоскостью стекла и производят отсчет.

  • 3.3. Отклонение от параллельности измерительных поверхностей губок для внутренних измерений и расстояния между ними определяют гладким микрометром при затянутом зажиме рамки. Штшл’енциркуль устанавливают на размер 10 мм по концевой мере длиной 10 мм. Мпкритетром измеряют расстояние между измерительными поверхностями губок в двух сечениях по длине губок. Разность расстсмпшй равна отклонению от параллельности измерительных поверхностей.

  • 3.4. Отклонения от плоскостности и прямолинейности измерительных поверхностей губок, а также торца штанги определяют легальной линейкой. Ребро лекальной линейки устанавливают на измерительную поверхность губок параллельно длинному ребру, а также на торец штанги. Значение просвета определяют визуально - сравнением его с образцом просвета.

  • 3.5. Отклонение от параллельности плоских измерительных поверхностей губок определяют по просвету между измерительными поверхностями при сдвинутых до соприкосновения губках. Значение просвета определяют визуально - сравнением его с образцом просвета Числовое значение просвета при зажатом и отпущенном стопорном винте между измерительными поверхностями губок не должно превышать 0,012 мм /чем обеспечивается выполнение требований технических услови^-

  • 3.6. Шероховатость измерительных поверхностей определяют по

параметру         при помощи профилометра-профило графа или сравне-

вжем с образцовыми деталями.

3<7. Шрину штрихов круговой шкалы, ширину рабочей части стрелки и перекрытие стрелкой коротких штрихов круговой шкалы

МИ 1384-8G

определяют на универсальном микроскопе или инстругчлил^ыгом н;'кго-скопе до сборки штангенциркуля. На шкале измеряют не менее трех штрихов.

  • 3.8. Диапазон регулирования нулевой установки круговой шканм определяют опробнванием.

  • 3.9. Определение усилия перемещения рамки по штанг-е производится при вертикальном положении штангенциркуля.

Подвеска устанавливается на рамку штангешщркуля и нагружается мерами, масса которых равна нормируемому усилию перепошсвпя. Штангенциркуль соответствует требованию по усилят» пер-; ••’.щепич, если перемещение рамки относительно штанга пол дсйстние?» приложенной нагрузки происходит на полном диапазоне измерпгы штгшг'.чп л тику ля.

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОЛЕПИ

  • 4.1. Штангенциркуль признается Годным, если нолурппчп результаты при проверке соответствуют требованиям, ук-озгиппп» л технической документации на штангенциркуль.

  • 4.2. На штангенциркули, признанные годными при проперт органами Госстандарта СССР, выдают свидетельство устш’оплешгоП формы.

  • 4.3. Результаты периодической ведомственной поверки оформляют соответствующим документом, составленным ведомственной метрологической службой.

  • 4.4. Штангенциркули, не удовлетворяющие требованиям технической документации на них, к применению не допускаются.

МИ J384-86

ПРИЛОЖЕНИЕ I

справочное

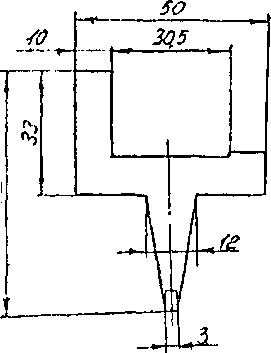

Подвеска .для определения усилия перемещения рамки по штанге

&<=>

МИ 1384-86

ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАНЫ Московским инструментальным заводом "Калибр”

ИСПОЛНИТЕЛИ: Мануйлов Б.В; Гиршфельд Л.З

УТВЕРЖДЕНЫ НПО "ВНИИМ им.Д.И.Менделеева" 19 июля Г9Ь6г.

ЗАРЕГИСТРИРОВАНЫ ВНИИМС

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2923-75

I.I

ГОСТ 6507-90

1.1

ГОСТ 7328-62

I.I

ГОСТ 8026-75

I.I

ГОСТ 8074-82

i.i

ГОСТ 9О38-ЭО

I.I

ГОСТ 10905-8

i.i

ГОСТ 19300-8

i.i

МИ 1604-87

T.I
