ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ (ВНИИМС)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ.

ПРИБОРЫ И ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ НАПРЯЖЕНИЯ, ТОКА, СОПРОТИВЛЕНИЯ ЦИФРОВЫЕ. ОБЩИЕ ТРЕБОВАНИЯ К МЕТОДИКЕ ПОВЕРКИ

л

МИ I202-86

Цена 15 коп.

Москва

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1986

РАЗРАБОТАНЫ ВНИИМС, НПО «ВНИИМ им. Д. И. Менделеева», НПО «Система»

ИСПОЛНИТЕЛИ:

Вострокнутов Н. Н., канд. техн, наук (руководитель темы), Семенюк А. Л., канд, техн, наук, Таубе В, С., канд. техн, наук, Средина И. Г., Френкель Б. А.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ отделом научно-методического руководства стандартизацией ВНИИМС

Начальник отдела Сафаров Г. П.

УТВЕРЖДЕНЫ Научно-техническим советом ВНИИМС (протокол № 5 от 14 марта 1986 г.)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Государственная система обеспечения единства измерений. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки.

МИ 1202—86

Редактор Н. А. Аргунова

Технический редактор Н. С. Гришанова

Корректор М. М. Герасименко

Н/К

Сдано в наб. 18.0G.86 Подп. в печ. 06.08.86 Т—17902 Формат 60x90'/i6 Бумага типографская № 2 Гарнитура литературная Печать высокая 2,25 усл. п. л. 2,5 усл. кр.-отт. 2,40 уч.-изд. л.

Тираж 3000 Зак. 3508 Цена 15 коп. Изд. № 9123/4

Ордена «Знак Почета» Издательство стандартов, 123840, Москва, ГСП,

Новопресненскнй пер., д. 3.

Вильнюсская типогратия Издательства стандартов, ул. Мпндауго, 12/14.

УДК 621.317.7 : 006.354 : 53 : 089.6

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ГСИ. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки. МИ 1202—86

Введены в действие с 01.01.87

Настоящие методические указания распространяются на цифровые измерительные приборы (ЦИП), аналого-цифровые преобразователи (АЦП) и комбинированные (универсальные) цифровые измерительные приборы, удовлетворяющие требованиям ГОСТ 22261—82 и ГОСТ 14014—82, предназначенные соответственно для измерения или преобразования:

постоянного напряжения и (или) тока;

мгновенных значении напряжения и (или) тока;

амплитудных, средневыпрямленных, среднеквадратических (эффективных, действующих) значений переменного напряжения и (или) тока;

активного сопротивления постоянному току, если для этих ЦИП и АЦП нормированы:

пределы Аор допускаемой основной погрешности, или пределы A0Sp допускаемой систематической составляющей основной пог-О

решности и предел ооро] допускаемого среднего квадратического отклонения (СКО) случайной составляющей основной погрешности;

предел /З.р допускаемого значения времени задержки запуска (только для АЦП).

и устанавливают методы первичной и периодической поверок этих приборов и преобразователей.

Методические указания не распространяются на: перечисленные выше виды цифровых измерительных устройств (ЦПУ), если для них нормирован предел Я допускаемой вариации выходного сигнала АЦП (показаний ЦИП);

электрометрические ЦИП по ГОСТ 23913—79;

цифровые омметры, поверка которых производится в соответствии с ГОСТ 8.366—79;

цифровые мосты для измерения комплексных сопротивлений, проводимостей, емкостей и индуктивностей на переменном токе.

При разработке нормативно-технических документов (НТД) на государственные приемочные и контрольные испытания, а также

© Издательство стандартов, 1986 на типовые, приемо-сдаточные и другие виды испытаний допускается использовать методики контроля (проверки) погрешности и ее составляющих, установленные настоящими методическими указаниями. Критерии принятия решений по результатам испытаний должны быть согласованы в установленном порядке.

Допускается использование методик контроля (проверки) характеристик погрешности, отличных от изложенных в настоящих методических указаниях, в том числе при автоматизированной и автоматической поверке. При этом должны быть обеспечены требования ГОСТ 22261—84 к критериям качества поверки. Возможность использования таких методик должна быть согласована в установленном порядке.

  • 1. ОПЕРАЦИИ ПОВЕРКИ

    • 1.1. При проведении поверки ЦИП и АЦП (в дальнейшем цифровых измерительных устройств — ЦПУ) должны выполняться операции, указанные в табл. 1.

Таблица 1

Наименование операции

Номер пункта методических указаний

Обязательность проведения операции при

первичной поверке

эксплуатации и хранении

Внешний осмотр

Проверка электрической прочности и

6.1

Да

Да

сопротивления изоляции

6.2

Да

Нет

Опробование

Проверка соответствия выходного ко-

6.3

Да

Да

да показаниям 1

6.4

Да

Да

Проверка времени задержки запуска 2

6.5

Да

См. прим. 3

Проверка СКО случайной составляющей основной инструментальной погрешности 3

6.6

Да

Да

Проверка систематической составляющей основной погрешности 4

6.7

Да

Да

Проверка основной погрешности 5

6.8

Да

Да

Примечания:

  • 1. Выполняется для ЦИП, имеющих выход кода, соответствующего показаниям, и АЦП, имеющих встроенное отсчетное устройство.

  • 2. Выполняется, если нормирован предел t3.P допускаемых значений времени задержки запуска в нормальных условиях.

  • 3. Необходимость проверки /З.р при эксплуатации и хранении должна устанавливаться в НТД на ЦПУ конкретных типов.

  • 4. Выполняется если нормированы пределы AOsP допускаемой систематичес-

О

кой составляющей основной погрешности и предел СТоРо] допускаемого СКО случайной составляющей основной погрешности.

Предел ОоР[Ао] и предел ооР допускаемого СКО случайной составляющей основной инструментальной погрешности ЦПУ связаны соотношением

Тип ЦИУ

Пределы измерения в единицах младшего разряда

Проверяемые точки (показания) в единицах младшего разряда

Ф7077/1

Ф7077/1

Ф7077/2

Ф7077/3

Ф4890

Ф4.881

Ф4892

Двоичный

10 разрядов

Двоичный

10 разрядов

Двоичный

8 разрядов

Двоичный

12 разрядов

Двоичный

14 разрядов

код,

код,

код,

код,

код,

3FF, 400, 5FF, 600, OFF, 700, 780, 7BF, 7С0, 7D0

0.01, 002, 003, 004, 007, 008, 00F, 010, 01F, 020, 03F, 040, 07F, 080, OFF, 100, IFF, 200, 2FF, 300, 37F, 380,' 3BF, 3C0, 3DF, 3E0, 3EF, 3F0, 3F7, 3FB, 3FC, 3ED, 3FE, 3FF

001, 002, 003, 004., 007, 008, OOF, 010, OIF, 020, 03F, 040, 07F, 080, OFF, 100, 1FF, 200, 2FF, 300, 38KX 3BF, 3C0, 3DF, 3E0, 3E8

01, 02, 03, 04, 07, 08, OF, 10, IF, 20, 3F, 40, 7F, 80, CO, DO, DF, EF, F0, F7, F8, FB, FC, FD, FE, FF

001, 002, 003, 004, 007, 008, 00F, 010, 01F, 020, 03F, 040, 07F, 080, OFF, 100, IFF, 200, 3FF, 400, 7FF, 800, BFF, C00, DEF, E00, DFF, FOO, F7F, F80, FBF, FCO, FDE, FDF, FEO, FEF, FFO, FF8, FFB, FFC, FFD, FFE, FFF

0001,   0002,   0003, 0004,   000.7,   0008,

0010, O'OOF, 00IF, 0020, 003F, 0040, 007F, 0080, OOFF, 0100, 01FF, 0200, 03FF, 0400, 07FF, 0800, OFFF, 1000, 1FFF, 2000, 2FFF, 3000, 37FF, 3800, 3BFF, 3C00, 3DFF, 3E00, 3EFF, 3F00, 3F7F, 3F80, 3FBF, 3FC0, 3FDF, 3FE0, 3FEF, 3FFO, 3FF7, 3FF8, 3FFB, 3FFC, 3FFD, 3FFE, 3FFF

* Двоичные коды проверяемых точек для сокращения объема записи представлены в 16-тиричной системе счисления:

0 = 0000; 1 = 0001; 2 = 0010; 3 = 0011; 4 = 0100;

5 = 0101; 6 = 0110; 7 = 0111; 8=1000; 9=1001;

Л=1010; В = 1011; С=1100; D=1101; Е = 1110;

F=llll.

Тип ЦИУ

Пределы измерения в единицах младшего разряда

BK2—17

0001 — 1999

B2—19

00001—15999

Ф483

001—999

Ф4203

0001—1599

Ф4207/2

0001—9999

Ф4880

Двоичный* код,

Ф722

11 разрядов

Ф4221

Двоичный код, .

Ф4220

11 разрядов

Проверяемые точки (показания) в единицах младшего разряда

00600, 00999., 01000., 01999, 02000,  04000,

05999, 06000, 09999,  100-00,  19999, 20000,

21999, 25999, 27999, 28999, 29000

29599, 29799, 29899, 29900, 29919’ 29959*

29979, 29989, 29990, 29991', 29995, 29997,

29998, 29999

0001, 0002, 0004, 0005, 0006, 0009,

0019, 0020, 0040, 0059, 0060, 0099,

0199, 0200, 0400, 0599, 0600, 0999,

1599,  1799,  1899,  1900,  1959,  1979,

1990, 1995, 1997, 1998, 1999

00001, 00002, 00004, 00005, 00006, 00009, 00010, 00019, 00020, 00040, 00059, 00060, 00099, 00100, 00199, 00200, 00400, 00599, 00600, 00999, 01000, 01999, 02000, 03999, 04000, 07999, 08000, 11999, 13999, 14999, 15000, 15599, 15799, 15899, 15900, 15959, 15979, 15989, 15990, 15995, 15997, 15998, 15999

001, 002, 004, 005, 006, 009, 010, 019, 020, 040, 059, 060, 099, 100, 199, 200, 400, 599, 600, 799, 899, 900, 959, 979, 989, 990, 995, 997, 998, 999

0004, 0002, 0004, 0005, 0006, 0009,

0019, 0020, 0040, 0059, 0060, 0099,

0199, 0200, 0399, 0400, 0799, 0800,

1399,  1499,  1500,  1559,  1579,  1589,

1595, 1597, 1598, 1599

0001, 0002, 0003, 0004, 0007, 0008,

0010, 0019, 0020, 0039, 0040, 0079,

0099, 0100, 0199, 0200, 0399, 0400,

0800, 0999,  1000,  1999, 2000, 3999,

7999, 8000, 9000, 9900, 9990, 9999

001, 002, 003, 004, 007, 008, 00F, 010, 01F, 020, 03F, 040, 07F, 080, OFF, 100, IFF, 200, 3FF, 400, 5FF, 600, 6FF, 700, 780, 7BF, 7СО, 7DF, 7EF, 7F0, 7F7, 7F8, 7FB, 7FC, 7FD, 7FE, 7FF

001, 002, 003, 004, 007, 008, 00F, 010, 01F, 020, 03F, 040, 07F. 080, OFF, 100, IFF, 200,

ffop [Ao] —

где qst — номинальная цена единицы наименьшего разряда кода АЦП (показаний ЦИП) или номинальная ступень квантования, если она не равна цене единицы наименьшего разряда показаний ЦИП.

  • 5. Выполняется, если нормированы пределы Дор допускаемой основной погрешности.

  • 1.2. Нормативные документы на методики поверки конкретных типов ЦПУ могут предусматривать проведение операций, дополнительных к указанным в табл. 1.

  • 1.3. Если при выполнении одной из операций, предусмотренных в табл. 1, обнаружена неисправность поверяемого ЦИУ, препятствующая его применению, поверяемое ЦИУ бракуют, и остальные операции, кроме оформления результатов поверки по разд. 7, не производят.

  • 2. СРЕДСТВА ПОВЕРКИ

    • 2.1. При поверке ЦИУ следует применять средства поверки, требования к которым сформулированы в пунктах настоящих методических указаний, указанных в табл. 2. В табл. 2 также приведены рекомендуемые типы средств поверки. Допускается использовать средства, отличные от перечисленных в табл. 2, если они удовлетворяют требованиям настоящих методических указаний.

    • 2.2. Пределы допускаемых погрешностей образцовых много

значных мер SM и образцовых средств измерений SI1 должны выбираться в диапазоне (0,1—0,5) от предела допускаемой контролируемой характеристики поверяемого ЦИУ таким, чтобы, наряду с другими параметрами методики поверки (контрольный допуск, число отсчетов и др.), обеспечить выполнение требований ГОСТ 22261—82 к значениям критериев качества поверки, приведенных в справочном приложении 1:     1,3(3), Рнм^0,5.

Пределы допускаемых значений погрешности образцовых средств измерений, удовлетворяющие указанным требованиям при Р = 0,8 и Рф^0,05, приведены в разд. 6 отдельно для каждой рекомендуемой методики контроля характеристики погрешности.

При необходимости получения более жестких значений критериев качества поверки следует выбирать пределы допускаемых значений погрешности образцовых средств измерений в соответствии с указаниями действующей ЫТД (см. справочное приложение 1).

  • 2.3. Средства измерений, используемые в качестве меры SM и образцового средства измерений SI, генератора G, линии задержки DL, должны иметь диапазоны воспроизводимой или изме-

I.

Виды поверяемых ЦИУ

Номера пунктов методических указаний

Образцовые многозначные меры

Рекомендуемые типы средств поверки

Регулируемые источники сигналов

Образцовые измерительные приборы

Поверочные установки

Цифровые вольтметры и АЦП постоянного напряжения, мгновенных значений напряжения

Цифровые амперметры и АЦП силы постоянного тока или мгновенных значений силы тока

Цифровые перметры и напряжения

вольтметры, ам-АЦП переменного и тока

омметры и АЦП

Цифровые сопротивления постоянному току

АЦП с входом для сигналов запуска и с нормированным временем задержки запуска

2.2—2.5,

2.2—2.5,

2.2—2.4,

2.7, 2.12

2.2—2.4,

2.12

2.6,

Ф7046/1

П4108

B1-I2*

В1-13*

В1-18

В1-19

П321

В1-13

В1-9с*

с Я1 В-20

В1-14*

Р4041М

Р4042М

Р4830/1-3

Произвольный источник постоянного напряжения, удовлетворяющий требованиям пп. 2.4—2.6

Щ 68003

У355*

У3551

Б5-13

У300*

Г5-53

* Средства измерений, включенные в «Сборник комплектов средств поверки, дования комплектных поверочных лабораторий», ч. 13.

Д591/1-5

Д5054

я

СП

СО

£

Сп

X

ОЭ ОС'

^-1

со со СО СО

ООО ООО ООО О — с со О •

со со со о СО ■''1 оо о

СО

42

о

О

о

ил

О

со

о

со

С75

со

о

со

0

со

о

со

0

*

*•

*

*

со

сл

о

0

СЛ

со

05

0

со

СО

О

со

со

со

о

со

со

со

о

со

*

со

СЗ

о

о

оо

о

со

<£>

со

GO

о

со

о

со

о

СО

о

со

о

*

СО

•ч

__

о

со

со

о

о

со

о

со

о

со

сэ

со

ст;

о

со

*

*

со

оо

о

со

«>

со

к-;

СО

со

О

СО

со

со

СО

со

со

со

о

-

*

со

со

го

С5

со

о

о

42

сл

со

CD

О

со

о

О

О

со

о

О

О

со СО со

О о

ср

о р

2gS

S2g ojog

ООО О О о о о о со — g СО О —

Sg со ао

- со

о о _

•~S|o

со со со о со СП уо

О О о1

2S§

2 0 о о о >5

2 °о

2 2 о 2!2 сл

2°о 2 2 о 2 о о 2 о о ооо

ООО со Оо СЛ Оо со СО О _со о со

со со со

■ч со со со

00 о о о

о СО -ч со

со со

ОС со

со со со со

СО to СО

СО

со со со со

со СП со СО.

со со со -ч со со СП СО

УППУ-1 УПМА-ЗМ* У355*

У3551*

6*

УПМА-ЗМ*

УППУ-1*

У355*

УМИС-2*

УПМС-1*

Состав и характеристики обору-Электрические измерения—М.: Изд-во стандартов, 1982.

Е

42

ГЭ

£

со

to

£

ф.

О*

со

to

I

О

® д

Е О Q £   5=

Л! = ге

“J О

О

ООО

о

оо

О

О Q

со

о со

• СО

со

сл

о

GO

ООО

со

со

о

О о

сл

со

о g

со

оо

со

0

со — о

со

со

о

со

го о

со

со

со

со

со

со

со

0

со о —

СЛ

СО

о

со

о —

о

со

СО

СО —

—-

СО

со

со

0

ООО

СО

СО

о

О о

, ■

<->

о о

со

со

со

о

со

“ о о

о

со

ю

о о

42

к

О CD

СО

СО

со

СО

0—0

о

со

сз

го о

СО

со

гэ о

о

о

СО

СО

О о го

о

со

о

со to

- .

со

О

со кэ

о

со

со

со

со

и—

о о to

со

со

ю

о

0 0

сл

>—*

о

О со

со

СГ)

►—

О

— 0 0

со

СИ

о

го

0 0

сл

СО

о о

со

со

со

о

О

со Ю 0

со

СО

о

со

со о

СЛ

о

со

42 О

со

со

О

О о о

со

со

о со

со

со

о 42

со

со

о

- - -

■'

*

- -

•—

*

*

со

u-

ООО

со

ГО

о

О О

сл со

о

СО 2

со со

со

00

1—

со

to о о

со

со

со

о о

сл

42

о 2

00

СО

со

со

со

ООО

со

со

о

сл о

о

сл 2

сл

со

со

со

О СОФ

СО

_со

о

со сл

__

50

р

со 5^

со

р

50

р

сл

со

to

ООО

со

о

о о

СО

>—

о

°о

со

со

со

го

0

СО О О

со

О

сл

о о

сл

о2

СО

о

0

О Ф о

о

со

СО

СЗ о

сл

со

сз 2

со

о

0

СО О

о

о

со

о -ч

со

со

со 2

СО

о

* * 1

сл

Q

со

о

со

ООО

со

СЛ

о

О о!

со

►—

О

со

СО

СО

со

со

42 ОО

со

со

гтз

О О

сл

GC

og

о

со

сл

со

со

О "i о

00

со

о

СО о

—1

О

со о

сю

СО

со

со

О СО 00

со

со

о

со со

СО

со

со-

со

JO

р

ф.

ООО

со

о

о

оо

og

о

со

ф-

о

<1 о о

СО

о

со

— о

сл

— 0

со

-^1

о

о

со ооо

со

Г D

со

о —

оо

со

О

со

со

о

со

СО ОСО

о

2

со

о с

со

со

Осо

о

C-J

о

о о 2

О СО 2

СО •—1 о

СО OJ—I

о со

со о2 'О — — со о 2 - - сз

ООО о о 2 О -^1 СО! ojo.2

оо2 — о о со to о со о w

ООО

О о

О • to о о-

ООО to О о О О о О «Эф.

ogo

2 <о

22с jo о

со со со — со со

о *-■1 со СО

со СП со

о ^1 о

о со со со

СО — оо со СО СО

СО СЛ со со — СО

со *-.] со СО О'| со

о

со со

о ГЭ О о

°2 о со

— со

СО N3

о о ор го О О О

О о о о со о СО ф.

о о а о Ф- о

о

о СО — СО'О о

СО ОО

СО со

00 со

о 42 о о

О о о о о <о

СО -^1

о O-J о о

оо о о ^.1 о со со

Продолжение

4. При автоматической поверке допускается использование расчетно-экспериментального метода выбора проверяемых точек и метода последовательного поиска точки с погрешностью, превышающей предел допускаемых значений, а также проведение проверки погрешности при всех возможных показаниях основного диапазона измерений.

ПРИЛОЖЕНИЕ 3

Обязательное

ПРОВЕРЯЕМЫЕ ТОЧКИ ОСНОВНОГО ДИАПАЗОНА ИЗМЕРЕНИЙ ВЫПУСКАЕМЫХ СЕРИЙНО ЦИУ, ИМЕЮЩИХ ЦИФРО-АНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ В ЦЕПИ СРАВНЕНИЯ ИЛИ ОБРАТНОЙ СВЯЗИ И ВНЕСЕННЫХ В ГОСРЕЕСГР СРЕДСТВ ИЗМЕРЕНИЙ

  • 1. В табл. П3.1 приведены проверяемые точки серийно выпускаемых ЦИУ, внесенных в Госреестр средств измерений, выбранные в соответствии с требованиями справочного приложения 2. Проверяемые точки выражены числом ступеней квантования без учета положений запятой на отсчетном устройстве.

  • 2. В точках, приведенных в табл. П3.1, необходимо проводить опробование поверяемого ЦИУ в соответствии с п. 6.3 настоящих методических указаний.

  • 3. При отсутствии в ИТД на поверяемое ЦИУ указаний о недопустимости скачков систематической составляющей погрешности и положительных результатах опробования по п. 6.3 допускается проверять систематическую составляющую основной погрешности (см. п. 6.7 методических указаний) или основную погрешность (см. п. 6.8 методических указаний) только в подчеркнутых в табл. П3.1 точках.

  • 4. Для серийно выпускаемых ЦИУ, отсутствующих в табл. ПЗ. 1, проверяемые точки при проверке в соответствии с пп. 6.3, 6.7, 6.8 принимают в соответствии с действующей НТД на ЦИУ конкретного типа.

Таблица П3.1

Тип ЦПУ

Пределы измерения в единицах младшего разряда

Проверяемые точки (показания) в единицах младшего разряда

Ф707 с блоком десятичного кодирования

В2—9

001—999

001—1100

599, 799, 899, 900, 959, 979, 989, 990,

997, 998, 999, 1000,

Ф203

001—999

001, 002, 004, 005, 006, 009, 010, 019,

040, 059, 060, 099, 100, 199, 200, 399,

799, 800, 900, 919, 959, 979, 989, 990,

996, 997, 998, 999 ряемой величины, обеспечивающие поверку во всех диапазонах измерения поверяемого ЦИУ.

Допускается использование средств измерений различных типов для обеспечения поверки на различных диапазонах или участках диапазонов измерения поверяемого ЦИУ.

  • 2.4. При использовании методик пп. 6.3.7, 6.4, 6.7.3, 6.8.3, 6.8.5.1 ступень (неплавность) регулирования выходного сигнала меры SA4 или источника 71S измеряемой величины не должна превышать 0,25 номинальной ступени qsf квантования для проверяемого диапазона поверяемого ЦИУ.

  • 2.5. При проверке диапазонов измерения постоянного напряжения и силы тока измеряемые величины, подаваемые на вход поверяемого ЦИУ, не должны иметь пульсаций с частотой сети питания и более высокой, размах (двойная амплитуда) которых превышает значения, указанные в табл. 3.

Таблица 3

Особенности схемы поверяемого ЦПУ

Нормированные пределы характеристик погрешности

Допускаемый размах (двойная амплитуда) пульсаций, не более

ЦИУ, реагирующие на мгновенное значение измеряемой величины и не имеющие фильтра или запоминающей емкости во входной цепи

Дор

о

Aosp> Оор[Ао]

0,3f/sf

0,3 Пор—в точках диапазона, где производится проверка стор; 0,3^щ— в остальных проверяемых точках

ЦИУ, построенные по принципу двойного интегрирования, частотно-импульсные    ЦИУ,

ЦИУ с фильтром во входной цепи

Дор

о

Aosp, СГор [Aol

O,3t7sf • Кп

0,3 Оор-/(п — в точках, где проверяется о0р;

0,3 r/st • 7(п — в остальных проверяемых точках

Примечание. — коэффициент подавления помех нормального вида по ГОСТ 14014—82 или коэффициент режекции фильтра, выраженный в относительных единицах.

  • 2.6. Значения частоты и коэффициента нечетных гармонических искажений /(>„- сигнала источника 71S и меры SM, при которых поверяют ЦИУ переменного напряжения (тока), должны быть указаны в НТД на ЦИУ конкретного типа. При отсутствии в НТД на ЦИУ данных о допускаемом значении Лиг его значение устанавливается в соответствии с табл. 4.

  • 2.7. Дрейф значения измеряемой величины на выходе источника питания XS в течение 5 мин не должен превышать 0,1 предела допускаемых значений основной погрешности поверяемого ЦИУ или ее систематической составляющей (в зависимости от того, что нормировано).

Таблица 4

Особенности схемы поверяемого ЦИУ

ДнГ’ %

Примечание

ЦИУ действующего значения напряжения (тока) с преобразователем сред-певыпрямленного значения

3

д' (А еор—Аеор) ‘ 106

При отсутствии данных о /<„г допускается использовать данные о полном   коэффициенте

гармонических искажений /Сг или о коэффициенте нелинейных искажений /(нл

ЦИУ действующего значения напряжения (тока) с преобразователем действующего значения

50 1 / А°р

Образцовая аппаратура измеряет действующее значение величины X

1     X

Примечание. А'еор— предел допускаемой погрешности поверки: Д'еор— = ДеорТДкг, где Деор — предел допускаемой основной погрешности образцовой аппаратуры; Дкг — методическая погрешность поверки, вызванная искажениями формы кривой Дкг = 0,3'ЗЛг • X, X — значение измеряемой величины. При выборе соотношения погрешностей поверяемого ЦПУ и образцового средства измерений (п. 6.8.4) в числитель формулы для а следует подставлять значение Д'еор.

  • 2.8. При поверке приборов для измерения сопротивления постоянному току следует экранировать внешние резисторы (образцовый и измеряемый) в соответствии с указаниями НТД на поверяемый прибор за исключением тех случаев, когда отказ от экранирования не приводит к изменению показаний поверяемого ЦПУ.

  • 2.9. Ступень (неплавность) регулирования амплитуды выходных прямоугольных импульсов генератора G не должна превышать 0,25 qst поверяемого ЦПУ. Длительность фронта выходных импульсов должна быть не более 0,1 t3.p. Неравномерность вершины прямоугольного импульса не должна превышать 0,25 qSf.

  • 2.10. Линия задержки DL должна, обеспечивать установку времени задержки импульсов большего или равного /З.р с погрешностью не более ±0,3 С.р.

  • 2.11. Потребитель, сдающий в поверку АЦП, не имеющий встроенного отсчетного устройства, должен по требованию метрологической организации, проводящей поверку, поставить с ним устройство, обеспечивающее возможность визуального считывания показаний АЦП.

  • 2.12. Требования пп. 2.2, 2.4, 2.6, 2.7 должны выполняться во всем диапазоне нагрузок соответствующих средств поверки.

  • 2.13. Допускается использование различных приспособлений и установок для считывания и сравнения выходных кодов ЦПУ с заданным, задания необходимых значений входных сигналов, выбора проверяемых точек и количества отсчетов при поверке.

Обозначение переменной массива

Физический смысл переменной (массива)

Формат кодирования

№ перфокарты (строки записи)

Q

Номинальное значение единицы младшего разряда выходного кода ЦПУ

F9.0

1

NB

Число узлов в схеме дискретного делителя

1<NB<32

72

1

KOD

Условный номер вида управляющего кода дискретного делителя:

KOD = 0 — двоичный код;

KOD = 1 — двоично-десятичный код

72

1

NP

Условный номер набора весов старшего разряда (тетрады) управляющего двоично-десятичного кода (см. табл. П2.2)

71

2

NY

Условный помер набора весов младших разрядов (тетрад) двоично-десятичного кода (см. табл. П2.2)

/1

2

NT

Общее число тетрад дискретного делителя, включая неполную при ее наличии*

71

2

NM

Максимальная цифра, реализуемая в старшей тетраде

72

2

NG (К)

Число коммутируемых проводимостей, объединенных в к-м узле дискретного делителя (вводятся, начиная с узла, содержащего младший разряд кода)

1<I«NB; 1<NG(NB)<4

20 (72)

3, 4

* Переменная кодируется только для двоично-десятичного кода, в противном случае вторую перфокарту вкладывают пустой.

Таблица П2.2

Набор весов тетрады

8_4_2— 1 при NM<15

8—4-2—1 при NM=9

2-4-2-1

4-2-2-1

Условный

1

2

3

4

номер тетрад

NP, NY

3.3. Результаты расчета по программе представляют в виде таблицы входных данных и таблицы проверяемых точек. Таблица проверяемых точек состоит из следующих граф:

код (десятичный или двоичный), соответствующий проверяемой точке; десятичный эквивалент кода (только для двоичного кода);

номинальное значение измеряемой величины X, соответствующее проверяемой точке (выходной сигнал дискретного делителя).

JC = JB+ 1

DO 69 I=1,NR

U 1=2**(NR-1) IF ( (МС-Li) ,G-E.0) GO TO 71

IX(JC)= 0

GO TO 70

  • 71 IX(JC)=1

MC=MC"Li

70 JC=JC+1

69 CONTINUE

PRINT 72» ( JX( I) i 1=1,3?) »M0<K> »X(K)iXG-(K>

  • 72 FORMAT (4X»3311.115r2FIS.9>

67 CONTINUE

GO TO 57

56 PRINT 74

  • 74 format (10х,'Код крит.',?x,’Hom» эХоДной ’• ex<

  • 1 'ГРАНИЦА '/12X, 'ТОЧКИ', 10Х, 'СИГ НА/)', 12Х , 'КВАНТА ’) DO 75 K=1,LB

PRINT 76, МВ(К) » X(K>»XG(K)

  • 76 FORMAT (10X.J9,2F18.9)

  • 75 CONTINUE

GO TO 37

  • 73 PRINT 77

  • 77 FORMAT (20X, 'КОНЕЦ ’)

STOP

END

FUNCTION MF(N1»N2tN3,N4)

IF (N1-4) 2.M

  • 1 IF (N2,EQ,N3) GO TO 3

  • 2 MF=N4-i

RETURN

  • 3 NF=N4

RETORN

END

SUBROUTINE PND(N»*)

IF (N-l) 1,2)3

  • 1 PRINT 4

  • 4 format ( ijjx»'/mjMoMeka или np<i, или ny<1'J return 2

  • 2 print 5

  • 5 Format (15X>* (8-4-2-i До 16)'7

RETURN

  • 3 IF (N-3) 6.7.8

  • 6 PRINT 9

  • 9 Format 1isx»' (8-4-2-1 Ao 9)’)

RETURN

  • 7 PRINT 10

  • 10 FORMAT (15X, ’(2-4-2-1)')

RETURN

S IF1N-4) 11,11,12

  • 11 PRINT 13

  • 13 FORMAT (15X, ' (4-2-2-1) ')

RETURN

  • 12 PRINT 14

  • 14 FORMAT (10X, ,****OWK£kA ИЛИ NP>4, ИЛИ NY>4') RETURN 2

END

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ДРУГИХ ИСПОЛНИТЕЛЕЙ РАБОТ

    • 3.1. При использовании настоящих методических указаний для разработки отдельного документа согласно ГОСТ 8.375—80 или раздела Технического описания и инструкции по эксплуатации (паспорта), регламентирующих методику поверки ЦПУ, работу должен выполнять специалист, имеющий достаточную подготовку в области метрологии и испытаний электронных измерительных устройств.

    • 3.2. При использовании настоящих методических указаний непосредственно для поверки ЦПУ конкретного типа работу целесообразно выполнять в два этапа, на каждом из которых требуются исполнители различной квалификации (возможно выполнение работы одним исполнителем при его достаточной квалификации).

      • 3.2.1. Выбор методик проверки нормируемых характеристик основной погрешности из числа имеющихся в пп. 6.6—6.8, выбор образцового средства измерений и средств поверки из числа имеющихся в наличии, выбор проверяемых точек основного диапазона поверяемого ЦПУ в соответствии с пп. 6.6.1, 6.7.1 или приложениями 2 и 3, выбор параметров для каждой из методик контроля нормируемых метрологических характеристик — чисел отсчетов п, значений относительных контрольных допусков у должен сделать специалист достаточной квалификации, имеющий опыт поверки электронных электроизмерительных приборов. Он же должен провести необходимый инструктаж поверителя, который будет непосредственно проводить поверку ЦИУ.

      • 3.2.2. Проведение поверки после инструктажа (п. 3.2.1) осуществляет поверитель электроизмерительных или радиоизмеритель-ных приборов.

  • 4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей» (издание 3-е), ГОСТ 12.2.007.0—75, ГОСТ 12.2.007.3—75, ГОСТ 22261—82 и указаниями по технике безопасности, приведенными в эксплуатационной документации на поверяемое ЦИУ, образцовые средства измерения и вспомогательные устройства.

  • 5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 5.1. Потребитель, сдающий ЦИУ в поверку, должен представлять (по требованию организации, проводящей поверку) Техническое описание и инструкцию по эксплуатации (паспорт) и НТД на методику поверки ЦИУ данного типа, если эти указания изданы в виде отдельного документа в соответствии с ГОСТ 8.375—80.

    • 5.2. Перед проведением поверки необходимо изучить документы, перечисленные в п. 5.1.

    • 5.3. При проведении поверки поверяемое ЦИУ должно находиться в нормальных условиях согласно ГОСТ 14014—82.

    • 5.4. Образцовые средства измерений при поверке должны эксплуатироваться в нормальных условиях согласно НТД на эти средства измерений.

    • 5.5. Поверяемое ЦИУ должно быть выдержано перед поверкой при температуре от 288 до 303 К (от 15 до 30°С) не менее 4 ч и в нормальных условиях не менее 2 ч, если нет дополнительных указаний в эксплуатационной документации.

    • 5.6. Поверяемое ЦИУ и средства поверки должны быть соединены по одной из структурных схем:

рис. 1 при проверке времени задержки запуска;

рис. 2 или рис. 3 при поверке цифровых вольтметров и АЦП постоянного и переменного напряжения;

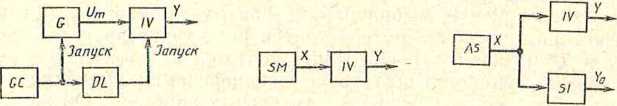

Рис. 1. Схема измерений для проверки времени задержки запуска АЦП:

G — генератор-источник ступенчатого сигнала; GC — вспомогательный генератор импульсов, запуска; DL—регулируемая линия задержки; /V—поверяемое ЦИУ.

Рис. 2. Схема измерений для проверки нормируемых метрологических характеристик ЦИП и АЦП напряжения (вариант 1):

SAf—образцовая мера постоянного или переменного напряжения;   IV—поверяемое

ЦИУ.

Рис. 3. Схема измерений для проверки нормируемых метрологических характеристик ЦИП п АЦП напряжения (вариант 2):

/1S—регулируемый источник постоянного или переменного напряжения; SI—образцовый измерительный прибор постоянного или переменного напряжения; IV— поверяемое ЦИУ.

рис. 4 или рис. 5 при поверке цифровых амперметров или АЦП силы постоянного или переменного тока;

рис. 6 при поверке цифровых омметров.

Принципиальные схемы соединений должны быть приведены в эксплуатационной документации на ЦИУ конкретного типа.

  • 5.7. АЦП, не имеющий встроенного отсчетного устройства, при поверке вручную должен быть соединен с внешним отсчетным устройством (поставляется потребителем, см. п. 2.11).

  • 5.8. Поверяемое ЦИУ и средства поверки должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации.

C

С         КОЛЫ ВИДД "SET 0”

C

L1=2**NR-1 L=2*NR+1 L2=0

H=3*NR

DO 46 K»L?M

NK(K)8L1-2»*LZ

  • 46 L2=L2+1

C

С         КОДЫ ВИД* >'ЗдП, S”

С

IF (NB,ER,1) W TO 42 L2=0

L=3*NR*2

NK (Li-1) 32^*NR»1 H=4*NR

DO 47 K=L»H NK < K) =NK(K-1) -2**l,2

  • 47 12=12*1

C

С РАЗМЕЩЕНИЕ КРИТИЧЕСКИХ КОДОВ ПО УБЫВАНИИ С

  • 42 IF (KCD.ES.S) G-0 ТО 43

М = К

EQ ТО 49

  • 43 IFIN3.E4. I) G5 ТС

M2 34*NR

GO ТО 49

  • 50 M=3*NR

49 LB=0

DO 51 La 1,н

M0(L)=0

DO 53 Ks 1 »M

IF (L.E3.1) GO yO 52

IF            »N£,NK !K) I GO TO 52

NK (K) sjO GO TO 53

  • 52 IF (M8<U >.GE.SKfK)I «0 TO 53

MB (L) sNfUK)

  • 53 CONTINUE LS=lB+1

IF (MB (U )>c2,0) Go TO 54

  • 51 CONTINUE

C

С РАСЧЕТ сИГНдЛоа И ПЕЧАТЬ РЕЗУЛЬТАТОВ

IF (M',EQ,NT) GO TO 31

ML, = 6

DO 32 Jsl,4

IF (LP(ML|J),LE,Nh) GO TO 33

K=K+1

GO TO 31

  • 33 NR=(10**M)*LP(ML>J)

NS = 0

DO 34 1 1 = 1 ,M

  • 34 NSsNS+9»(10»я(I 1-1))

NkCkTsTIR+NS

32 K=K*1

C

С         КОДУ ВИДА ”5ЕГ 0"

С

31 Ul«{NM*I)*()-I

И (MY,EQ,2) GO TO 35

Hl, «8

GO TO 36

  • 35 ML-=7

  • 36 H=HF(NG(NB),Np,NY,MT)

DO 37 1=1,M

DO 38 J=1,4

Nk(k)=L1-(9-1-P{M'-5 J) )* ( 10** ( 1-1) >

  • 38 K=K+1

  • 37 CONTINUE

IF (M,eQ,NT) GO TO 39

DO 40 0=1,4

LT8NMf2**(J-1)

IF (LT) 39,41.41

41 NK(K) «(LT*1)#10*-,M~1

40 K«K*1

C

C

с         коду вида ’’Заполнение нулем»

с

с

  • 39 IF          1) GG ТО 42

ЦяНТ<-1

L1=(NH*1)*(10##М)-1

DO 43 1=1,И

UlsHr9*(l0*.'4L“i) )

IF (L.EQ, 1,AND,N3(1),НЕ,4) GO TO 43

  • 44 NK(K)®i.i

K=K*1

43 CONTINUE

GO TO 42

c

с формзрсзание массива двоичных критических кодов

с

С         КОДЫ ВИДА ’’SET 1»

с

5 DO 144 K=i»NR

144 NK(K)=2**(K-1)

С

С         КОДЫ ВИДд "3АП.   1»

С

NK(NR+1)=1

L=NR+2

H=2»NR

12 = 1

DC? 45 K = L,M

NK(K) SNK (K’i) 4-2**-LX

Рис. 4. Схема измерений для проверки нормируемых метрологических характеристик ПИП и АЦП силы тока (вариант 1):

Y

Рис. 5. Схема измерений для проверки нормируемых метрологических характеристик ЦИП и АЦП силы тока (вариант 2);

Рис. 6. Схема измерений для проверки нормируемых метрологических характеристик цифровых омметров и АЦП сопротивления постоянному току:

SM—образцовая мера силы постоянного или переменного тока; IV—поверяемое ЦИУ.

.4S—регулируемый источник постоянного или переменного тока; SI—образцовый измерительный прибор силы постоянного или переменного тока;   IV—поверяемое

ЦИУ.

SAf—образцовая мера сопротивления;    IV—поверяемое

ЦИУ.

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1. Внешний осмотр

      • 6.1.1. Проверяют маркировку ЦИУ и наличие необходимых надписей на наружных панелях прибора.

      • 6.1.2. Проверяют комплектность ЦИУ. Не допускаются к дальнейшей поверке ЦИУ, у которых отсутствуют или повреждены кабель подключения сети питания, кабель подключения входного сигнала, сменные блоки и соединительные кабели к ним, нестаи-дартизованное поверочное оборудование, визуальное отсчетное устройство к АЦП (если оно затребовано лабораторией, производящей поверку), отсутствует Техническое описание и инструкция по эксплуатации, НТД на методику поверки ЦИУ данного типа (если они изданы отдельным документом).

      • 6.1.3. Не допускаются к дальнейшей поверке ЦИУ, если при их осмотре обнаружены следующие дефекты:

отсутствуют, расшатаны или повреждены наружные части, органы регулировки и управления;

внутри прибора находятся незакрепленные предметы;

имеются трещины, обугливания изоляции и другие повреждения.

  • 6.2. Проверка электрической прочности и сопротивления изоляции.

Проверяют электрическую прочность и сопротивление изоляции в соответствии с ГОСТ 22261—82 и НТД на поверяемое ЦИУ.

  • 6.3. Опробование

    • 6.3.1. Поверяемое ЦИУ и образцовые средства измерений после включения в сеть должны быть прогреты в течение времени, указанного в эксплуатационной документации.

    • 6.3.2. После прогрева проводят все необходимые подстройки, предусмотренные эксплуатационной документацией па поверяемое ЦПУ. Если это окажется невозможным, ЦПУ бракуют и снимают с дальнейшей поверки.

    • 6.3.3. У ЦПУ, имеющих эксплуатационные органы регулировки, проверяют возможность установки нуля и его регулировки в обе стороны, возможность регулировки калибровочного показания в обе стороны от номинального. ЦПУ бракуют, если невозможно установить нулевое или калибровочное показания ЦПУ или регулировочные органы нуля и (или) калибровки находятся вблизи пределов регулирования. Запас регулировки вблизи каждого предельного положения регулировочного органа должен быть не менее 10% диапазона регулирования.

    • 6.3.4. Регулируя входной сигнал, убеждаются в том, что в каждом из индикаторов отсчетного устройства включается каждый из предусмотренных в нем символов, а при изменении полярности входного напряжения (тока) соответствующим образом меняется знак выходного кода (показания).

ЦПУ бракуют, если не удается установить хотя бы один из возможных символов в одном из разрядов.

ЦПУ, у которых не нормирован предел оОр[Ао] допускаемого СКО случайной составляющей основной погрешности, бракуют, если не выполняется условие п. 1.2.3 ГОСТ 14014—824.

При первичной поверке рекомендуется совмещать операции п. 6.3.4 с операциями по пп. 6.4.1, 6.4.2.

  • 6.3.5. Проверяют возможность работы многопредельных и комбинированных (универсальных) ЦПУ на всех диапазонах измерения, подавая входные сигналы, соответствующие начальному и конечному значениям каждого диапазона и во всех предусмотренных для него режимах работы.

ЦПУ бракуют, если будет установлена его неработоспособность на одном из диапазонов или в одном из режимов.

  • 6.3.6. Для ЦПУ с цифро-аналоговым преобразователем в цепях сравнения или обратной связи (например, ЦПУ поразрядного уравновешивания) проверяют отсутствие скачков систематической составляющей погрешности. Для этого, плавно регулируя входной сигнал от минимального значения до максимального и обратно, проверяют возможность установки выходных кодов (показаний), соответствующих проверяемым точкам, выбранным в соответствии с указаниями приложений 2 и 3.

ЦПУ бракуют, если окажется невозможным установить хотя бы одно из необходимых показаний (выходных кодов) при прямом и обратном изменении входного сигнала, если в эксплуата-

С с с с

РР1 NT бл

64 FORMAT (/Т10, '♦** СШИБКА NG(11#4 И #0 '

GO ТО 57

10 К = 2

12 IF (NG(К).£8.41 GO ТО 11

PRINT 65

65 FORMAT (/Т10,»*4* ОШИБКА NG(K)*4   ПРИ

GO ТО 57

11 KsK+1

IF (К.LE. (N8-1) ) GO TO 12

2<SK<N0’)

)

14

  • 15

  • 16

13

17

21

20

19

22

24

25

23

29

20 за 27

формирование массива двоично ^десятичных

КРИТИЧЕСКИХ КОДОВ

00 13 к=1,130

NKfK)=0

КОДЫ вида "БЕГ 1 »

IF (NY^3) HUJt'U

ML=1

GO TO 16

ML = 2

M=MF (NG-(NeHNeiNV,N|| l<= 1

DO 17 I s 1 | ff

DO 10 J’lf4

NK ( К )=( 1J0** < I el | > *UP t MU t □ I

K=K*1

CONTINUE

IF (M.eQ.Nt) ^0 TO 19

HL=1

DO 20 Jsl,4

IF ( U P(MLt О I,LE|NM) GO TO 21 KBK* I GO TO 19

NK(K}8(10**M)4L/»(flLlJ>

K = K*1

Коды ВИДД «’ЗАПОЛНЕНИЕ ЕДИНИЦЕЙ»

IF|NY-3I Z2j24<25

HL = 3

СО TO 23

ML = 4

GO TO 23

HL = 5

MsMF(NG(H0) jNgtNY |NT1 00 26 T в 1 | H

00 27 J«li4

US=1„1

NR =( 10»»LS)*1p f MU»J > IF ( I ,ge. П GQ тЭ 28 NS = 0

DO 2 9 1 1 з 1,US

NS = N5 + 9*(10*»(! 1' 1 > )

NK (K) sn₽->NS

GO TO 30

NK (K)= NR

K«K*1

CONTINUE

CONTINUE

  • 105 FORMAT (10X, *KCD=’> I ЮХ I ’ (ДВОИЧНЫЙ КОД) 'J

&0 TO 111

103 IF (kOD-1)  107, 107,  106

  • 106 PRINT 108

  • 108 format (i0x,»****оши₽ка kod>i.)

GO TO 57

1'07 PRINT 109 KOp, MT, MM, N₽

  • 109 FORMAT ( 10X , 'K0D=' 11 1,3X . ' (Д8ОиЧНО-/|ЕСяТцЧНЫ11 КОД) »/

110X I 'ЧИс/Jo ТЕ TP A A Nt=’»I2/

210X,'MAKC, ЦИФРА СТАРШЕЙ ТЕТРАДЫ N№’,[2/

310Х>'КОд СТАРШЕЙ ТЕТРАДЫ NP'-'.Il)

'CALL PND(Np»&57)

PRINT Ц0, NY                                                      <

  • 110 FORMAT (10Х«’КОД ОСТАЛЬНЫХ тетрад ny"'»i l1

call FND(NY,&57)

C                                                                                                            I

С        ПРОВЕРКА ИСХОДНЫХ   ДАННЫХ

С

С        ОбЦИЕ    ОГРАНИЧЕНИЯ

С

  • 111 IF (NB.LE.32) GO ТО i

PRINT 58

  • 58 FORMAT (Д10, »*** ОШИБКА N8>?2')

GO TO 57

  • 1 NR=0

DO 2 Ksl ,NB

  • 2 NR=NR+NG(K)

IF (NR.LE.32) GO TO 3

PRINT 59

  • 59 FORMAT(/T10.'*** ОШИБКА NR>32’)

GO TO 57

  • 3 IF (KOD.EQ.l) GO TO 4

C                                                                                                             *

С        СПЕЦИАЛЬНЫЕ ОГРАНИЧЕНИЯ                                     X5

c

с        ДЛЯ ДВОИЧНОГО КОДА

с

IF(NB.EU.l) GO TO 5

IF(NR f gO,Ng) GO TO 5

PRINT 60

  • 60 FORMA T (/T j 0.i РАСЧЕТ НЕВОЗМОЖЕН Ng^NR И Ng>l

1 ПРИ КОД=0'| GO ТО 57

С

С        ДЛЯ ДВОИЧНО - ДЕСЯТИЧНОГО КОдА

С

  • 4 IF (NY.NE.1) GO ТО 6

PRINT 61

  • 61 FORMAT (/J10. 'Ж** ОШИБКА NY=i'J

GO ТО 57

6 IF (NG(NB).ЕЯ.4) Go TO 7 IF(NP,EO,1) Go TO 7 PRINT 62                                                                         - •

  • 62 FORMAT (/Г10.'ЖЖ* ОШИБКА NG(NB)#4 ПРИ ыР#1’)

GO TO 57

• 7 IF (NP.Efl.l) GO TO 0

IF (NP.EQ.NY) GO то a PRINT 63

  • 63 FORMAT (/Т10<'**Ж ОШИБКА NP#NY ПРИ NP#J')

GO TO 57

8 IF (NB.Efi,l> GO TO 9

IF (NG(L),Efl.4> GO TO 10

IF (NG(1),ЕЙ.6) GO TO 10

ционной документации не оговорена допустимость скачков показаний, превышающих ступень квантования. Если допустимость скачков оговорена, ЦИУ бракуют, когда разность соседних показаний превышает указанную в эксплуатационной документации.

  • 6.3.7. В НТД на методики поверки ЦИУ конкретных типов допускается включать дополнительные операции опробования.

  • 6.4. Проверка соответствия выходного кода показаниям ЦИУ.

    • 6.4.1. Плавно регулируя сигнал на входе ЦИУ, устанавливают в каждом разряде отсчетного устройства поочередно все предусмотренные в нем символы и проверяют соответствие символа отсчетного устройства и выходного кода ЦИУ.

ЦИУ бракуют, если хотя бы один символ и значение выходного кода нс соответствуют друг другу или размещение символа кода на выходном разъеме ЦИУ не соответствует указанному в эксплуатационной документации.

  • 6.4.2. Проверяют уровни выходных кодированных сигналов в каждом разряде на соответствие требованиям эксплуатационной документации. Проверку проводят по методике, приведенной в НТД на поверяемое ЦИУ.

ЦИУ бракуют, если уровни выходных сигналов не соответствуют указанным в эксплуатационной документации.

  • 6.5. Проверка времени задержки запуска

    • 6.5.1. Проверку времени задержки запуска /З.р при нормировании пределов Дор допускаемой погрешности поверяемого ЦИУ, а также при раздельном нормировании систематической и случайной составляющих погрешности в случаях, когда проводят в соответствии с указаниями пп. 6.5.2—6.5.6. При значении предела допускаемого СКО случайной составляющей oOp>0,5gSf методику проверки £3.р устанавливают в НТД на поверяемое ЦИУ конкретного типа.

    • 6.5.2. Собирают схему измерений (рис. 1).

Проверку /З.р ЦИУ с непрерывной зависимостью систематической составляющей основной погрешности от значения измеряемой величины (например, время-импульсиые, интегрирующие и частотно-импульсные ЦИУ) проводят при любом показании каждого диапазона измерений, лежащем в пределах (0,9—1,0) Ук, где Ук-—показание ЦИУ, соответствующее верхнему пределу диапазона.

Проверку /З.р ЦИУ, содержащих цифро-аналоговый преобразователь в цепи уравновешивания или в цепи обратной связи, проводят при указанном выше показании каждого диапазона измерений и дополнительно при таком показании, которому по принципу действия ЦИУ может соответствовать наибольший скачок систематической составляющей погрешности.

  • 6.5.3. Устанавливают длительность импульсов генератора G не менее времени преобразования Тпр поверяемого ЦИУ.

Устанавливают параметры импульсов, вырабатываемых генератором GC, соответствующие требованиям НТД на поверяемое ЦИУ. Частоту следования импульсов генератора GC устанавливают не превышающей максимальную частоту запуска поверяемого ЦИУ.

  • 6.5.4. Устанавливают время задержки линии задержки DL не менее 1,5 /3.Р- Регулируя амплитуду импульсов генератора G, устанавливают такое ее значение Z7mi, при котором в группе из 10 следующих друг за другом циклов измерений поверяемого ЦИУ с равной частостью появляются показания, меньшие или большие, или равные выбранному в соответствии с указаниями п. 6.5.2.

  • 6.5.5. Изменяют время задержки линии DL, устанавливая его равным /З.р. Регулируя амплитуду импульсов генератора G, устанавливают такое же значение Um2> при котором выполняется условие, сформулированное в п. 6.5.4.

  • 6.5.6. Если выполняется неравенство | Um\—Um2\^qst, то поверяемое ЦИУ бракуют. В противном случае переходят к следующей поверяемой точке и повторяют операции пп. 6.5.4—6.5.6; если проверены все точки, переходят к выполнению других операций поверки, предусмотренных для ЦИУ конкретного типа.

  • 6.6. Проверка СКО случайной составляющей основной инструментальной погрешности

    • 6.6.1. Проверку СКО случайной составляющей основной инструментальной погрешности при oOp^0,3^Sf проводят в соответствии с указаниями пп. 6.6.2, 6.6.3. При с>ор<С0,3<7Sf методику проверки устанавливают в НТД на ЦИУ конкретного типа.

    • 6.6.2. Проверку СКО случайной составляющей основной погрешности ЦИУ при (Уор^О.Зб/аг проводят на каждом диапазоне измерений в изложенной ниже последовательности.

      • 6.6.2.1. В соответствии с указаниями п. 6.6.3 выбирают число отсчетов п, относительный контрольный допуск у и требования к погрешности образцовых средств измерений.

      • 6.6.2.2. Устанавливают значение Хо входного сигнала поверяемого ЦИУ, удовлетворяющее неравенству где — значение измеряемой величины, соответствующее верхнему'пределу У к проверяемого диапазона измерений; оОр — предел допускаемого СКО случайной составляющей основной инструментальной погрешности; qS[— номинальное значение ступени квантования проверяемого диапазона измерений.

        (1)

      • 6.6.2.3. Считывают п показаний УД/=1,...п) поверяемого ЦИУ при неизменном входном сигнале. Значение п выбирают в соответствии с указаниями п. 6.6.3.

      • 6.6.2.4. Вычисляют оценку СКО случайной составляющей основной инструментальной погрешности oOin по формулам:

        С+44

        С* с ♦

        Со

        Со И

        С*

        С*

        Со

444*4*444444+4+44444444<444+f44++44444+444444444+4+444

4

программа Выбора критических кодов                 +

ДЛЯ ЦИФРОВЫХ ВОЛЬТМЕТРОВ                       4

ДРУГИХ ЦИФРОВЫХ ИЗМЕРИТЕЛЬНЫХ Устройств (ЦИУ>, ДЕЙСТВУЮЩИХ по принципу

ПОРАЗРЯДНОГО УРАВНОВЕШИВАНИЯ

с*

VeRcOOS   4

♦4444+4++

♦ +44- + + ++ + + +*’ + + + + + +4>* +

С +                     4               (ВОСТРОКНУТОБ Н,н,,

с4 разработчик т екиимс

С+                    4               СРЕДИНА И.Г.)

+ * + + + + + + + + + + + Ф + 4 + *4 + + .>4 + * + + + *->-*+ + + ♦ + + + <•+ + + + + 4 + Ч- + 4+ + + + + + + + * + * + + + + + +

4 44 44

444 44

с« с* с + с* с* с* СО С* С 6 0* Се-Со

НАЗНАЧЕНИЕ

ПРОГРАММЫ

ПРОГРАММА ОБЕСПЕЧИВАЕТ РЕШЕНИЕ СЛЕДУ»ЧИХ ЗАДАЧ! 1,вычисление критических кодоз циу поразрядного УРАВНОВЕШИВАНИИ, прИ КОТОРЫХ ВОЗМОЖЕН СКАЧОК СИСТЕМАТИЧЕСКОЙ СОСТАВЛЯЮЩЕЙ ПОГРЕШНОСТИ ЛИб^ НАБЛЮДАЕТСЯ ЭКСТРЕМАЛЬНОЕ ЗНАЧЕНИЕ погрешности. 2»РАСЧЕТ НОМИНАЛЬНЫХ ЗНАЧЕНИЯ ИЗМЕРЯЕМОЙ ВЕЛИЧИНЫ И ЛЕВЫХ ГРАНИЦ КВАНТОВ! СООТВЕТСТВУЮЩИХ КРИТИЧЕСКИМ КОДАМ (ПРО(ЗЕРЯ£МЫН ТОЧКАМ)

+ 44

С*

С«

Сф

С* С* с* с*

о*

ВЫЗЫВАЕМЫЕ КОМПОНЕНТЫ

ПОДПРОГРАММА ₽«0(Ы|й) ДЛЯ ОПРЕДЕЛЕНИЯ НАВОРОВ весов разрядов в тетрадах двоично-десятичного кода

ЛОдЛРОгрАММА-фуяКцИЯ HF(N I,N2 , N 3 , N A) для ОПРЕДЕЛЕНИЯ ПОРЯДКА РАСЧЕТА

C«4444< c* c« C*

0 4 4 4 4 -K 4 C 4 4 4 < <■ 4 0*

C*

fortran •, iv

+ + + + +‘+

+♦+<++

57

DIMENSION 1XU0) , NG(4j3), Nk(130)> h-S(130)) X(130)

DIMENSION Lr(V<0>

Data йр/6*1»9»5,'7,2»2»3»5»9»3»9-, 7,11, 14,4,7,9|9,7,9,B,13,8,6,9,9,9,15,9i9,14/

READ(5,80,ENpy7|)a,NB,KOD,Np,NY,NT, NM , (NG (| I 1 ,1 I e |, Ng)

FORMAT (F9,$,[2{11/3 I 1,12/2012/2012)

ИСХОДИТЕ

ДАННЫЕ

PRINT Ю, G, Ng, (№(K) , K = 1|NB)

FORMAT (1J0XI ,4'ТУЛЕНЬ КЗАНТОВЛНИя «!г',Р9,6/

И0Х, 'ЧИСЛО WflB НВ» »,|2/

2Ю|'Ч«С*А              e УЗЛАХ NG ( К) * ' t\ff < I 5 t ' ( ’ | /

3201 J 5 i ', '))

IF (КОЙ)

L02 PRINT 1Й5 ,' KO#

Формирование критических, кодов для двоичного делителя

Ввод данных: описание _типа дискретного делителя приКора

Проверка ограничений на параметры дискретного делителя

Печать результатов формирования кодов и расчета сигналов

Сортировка кодов и расчет сигналов, са-ответствующих проверяемым точкам

Контрольная

__\ распечатка исходных данных

Двоичный

Да

Формирование критических кодов для двоична-десятичного делителя

Рис. П 2.1. Блок-схема программы вы бора проверяемых точек.

при Oop>0,37sf

/*« Е~

у

(2)

при cyOp=0,37Sf

n—i

(3)

где

(4)

Если подкоренное выражение в формуле (2) получается меньше нуля, принимают щп = 0.

  • 6.6.2.5. Если выполняется неравенство сгоы^уоор, где значение у выбирают в соответствии с указаниями п. 6.6.3, считают, что значение СКО случайной составляющей инструментальной основной погрешности превышает предел допускаемых значений, и поверяемое ЦИУ бракуют.

Если указанное неравенство не выполняется, то переходят к проверке СКО случайной составляющей основной инструментальной погрешности на других диапазонах, или, если СКО на всех диапазонах проверено, переходят к проверке систематической составляющей основной погрешности в соответствии с указаниями п. 6.7.

  • 6.6.3. Число отсчетов п и коэффициент у при проверке СКО по методике п. 6.6.2 выбирают по данным табл. 5 в зависимости от вспомогательной величины а, вычисляемой по формуле

    бор

(5)

где Сер — СКО случайной составляющей погрешности образцового средства измерений SM или S/; Un среднее квадратическое (эффективное) значение пульсаций измеряемой величины, подаваемой на вход поверяемого ЦИУ.

  • 6.7. Проверка систематической составляющей основной погрешности.

    • 6.7.1. Проверку систематической составляющей основной погрешности ЦИУ с цифро-аналоговым преобразователем в цепях сравнения или обратной связи (например, ЦИУ поразрядного уравновешивания) проводят в точках диапазона измерений, выбираемых в соответствии с указаниями приложений 2 и 3.

      °ор

      0,5Qsf

      Q

      sf

      а

      п

      V

      п

      V

      п

      0,1

      20

      0,8

      16

      0,85

      12

      0,8

      0„2

      20

      0,8

      16

      0,8

      15

      0,8

      0,25

      20

      0,8

      18 ■

      0,85

      15

      0,8

      0,33

      21

      0,8

      22

      0,9

      19

      0,9

      0,5

      24

      0,95

      29

      1,0

      22

      l,0i

Примечав и е. Если значение пор лежит в интервалах между 0,3 и 0,5 qst или 0,5 и 1 r/sf, выбирать п и у следует для ближайших меньших значений Пор-

Поверку систематической составляющей основной погрешности остальных типов ЦПУ проводят при значениях входного сигнала: Xi= (0,05—0,1 )ХК; Х2= (0,2—0,3)Хк; Х3= (0,4—0,6)Хк; Х4= (0,7—0,8)Хк; Х5=(0,9—1,0)Хк на каждом диапазоне измерений.

На нижнем пределе измерений (у комбинированных ЦИУ — на нижнем пределе измерений каждой измеряемой величины) проверяют дополнительно систематическую составляющую основной погрешности при одном из показаний в пределах младшего десятичного разряда.

В обоснованных случаях по согласованию с метрологическим институтом допускается при первичной поверке уменьшать число проверяемых точек на дополнительных диапазонах до трех.

  • 6.7.2. Требования к точности образцовых средств измерений, числу отсчетов п и относительному контрольному допуску у при проверке систематической составляющей основной погрешности устанавливают в соответствии с указаниями п. 6.7.4.

  • 6.7.3. Проверку систематической составляющей основной погрешности ЦПУ проводят на каждом диапазоне измерений в изложенной ниже последовательности.

    • 6.7.3.1. Для каждой t-ой проверяемой точки У) (i= 1,... г) рассчитывают контрольные уровни Хп, X2i измеряемой величины по формулам:

|Хц| = |У1| —0,5<7sf yAospi,

|X2i|H^|-0,5?sf+yAospb               ( '

где Vi — показание ЦИУ, соответствующее проверяемой точке; AOspi — предел допускаемой систематической составляющей основной погрешности для показания У); у — относительный контрольный допуск; 7sf — номинальное значение ступени квантования проверяемого диапазона измерений.

  • 6.7.3.2. Устанавливают входной сигнал X равным Хн.

ВЫБОР ПРОВЕРЯЕМЫХ ТОЧЕК ПРИ РАЗРАБОТКЕ НТД, НА МЕТОДИКУ НЕАВТОМАТИЗИРОВАННОЙ ПОВЕРКИ ЦИУ КОНКРЕТНОГО ТИПА, ИМЕЮЩИХ ДИСКРЕТНЫЙ ДЕЛИТЕЛЬ В ЦЕПИ СРАВНЕНИЯ ИЛИ ОБРАТНОЙ

СВЯЗИ

  • 1. Проверяемая точка — значение выходного кода (показание) ЦИУ, при котором требуется определить (проконтролировать) значения нормируемых характеристик погрешности поверяемого ЦИУ.

  • 2. При разработке нормативных документов на методику поверки ЦИУ конкретного типа проверяемые точки на основном диапазоне ЦИУ определяют на основе анализа принципиальной схемы и алгоритма работы ЦИУ.

В общем случае число проверяемых точек должно быть не менее пяти, причем в их состав включают точки, в которых:

при определенных соотношениях погрешностей элементов схемы дискретного делителя возможно возникновение наибольших скачков погрешности;

имеет место наибольшее влияние каждого из элементов схемы дискретного делителя на погрешность ЦИУ;

наблюдаются наибольшие амплитуды переходных процессов в сравнивающем устройстве ЦИУ;

имеют место наихудшие варианты суммирования составляющей погрешности, обусловленной дискретным делителем, с аддитивными и мультипликативными составляющими погрешности, обусловленными остальными элементами схемы ЦИУ.

  • 3. При разработке НТД на методику поверки ЦИУ конкретного типа определение числа и значений проверяемых точек рекомендуется проводить с помощью программы, блок-схема и текст которой приведены на рис. П2.1 и П2.2. Для расчетов необходимо использовать ЭВМ серии ЕС, либо другую ЭВМ, имеющую в составе математического обеспечения компилятор с языка Фортран. Загрузочный модуль программы, созданный программными средствами ОС ЕС ЭВМ, занимает 36 К оперативной памяти. Продолжительность выполнения программы не более 2с.

    • 3.1. Вдтзов и загрузка программы в ОС ЕС ЭВМ производится с помощью операторов языка управления заданиями вида:

//VERCODS JOB

//EXEC FORTGCLG

//FORT. SYSIN DD*

исходный модуль программы

//GO. SYSIN DD*

входные данные

//

  • 3.2. Входными данными для программы определения проверяемых точек ЦИУ являются числовые значения переменных и массива, содержание, обозначение и способ кодирования (формат и порядковый номер перфокарты) которых приведены в табл. П2.1.

КРИТЕРИИ КАЧЕСТВА ПОВЕРКИ |по МИ 187—79, МИ 188—79)

В соответствии с МИ 187—79 и МИ 188—79 «Допускаемые погрешности поверки средств измерений» принимают следующие критерии качества поверки: бмм/Д„— отношение наибольшего возможного значения Дм характеристики погрешности средства измерений, признанного по результатам поверки годным, но в действительности негодного, к пределу Д„ ее допускаемых значений (наибольший выход за допуск);

Рнм — наибольшая вероятность принятия любого негодного экземпляра средства измерений в качестве годного (необнаруженный брак);

Рф — отношение числа годных, но забракованных средств измерений, к числу всех в действительности годных средств измерений (фиктивный брак в среднем)’;

а также следующие вспомогательные параметры:

Р — верхняя граница зоны значений (в долях Дп) характеристики погрешности годного средства измерений, в которой забракование считается фиктивным браком (Р^1);

у— отношение контрольного допуска Дк к пределу Дп (у = —^-^1), где Дп ~

Дк — допуск, с которым сравнивается полученная при поверке оценка Д контролируемой характеристики погрешности средства измерений с целью принятия решения о годности (негодности) средства измерений; Д = Д+Л0 — оценка контролируемой характеристики, отличающаяся от истинного значения Д на значение До погрешности поверки.

Значения коэффициентов у и числа отсчетов п для всех методик, приведенные в настоящих методических указаниях, обеспечивают получение значений критериев качества 6М^1,3(3), РНм^0,5„ т. е. удовлетворяют требованиям ГОСТ 22261—82, значение р принято равным 0,8; при этом допускается вероятность фиктивного брака в среднем Рф не более 0,05.

При необходимости поверки с более высокими значениями критериев качества или с иными соотношениями пределов допускаемых значений контролируемой характеристики и характеристик погрешности образцового СИ параметры п и у следует назначать в соответствии с МИ 187—79, МИ 188—79 или с использованием МИ 641—84.

  • 6.7.3.3. При Х=Хц наблюдают п показаний Уц (j=l,.., п) и подсчитывают число т появления показаний, удовлетворяющих неравенству |У]||^|У,|.

Число п выбирают в соответствии с указаниями п. 6.7.4.

  • 6.7.3.4. Если число пг получится большим 0,5 п, считают, что систематическая, составляющая основной погрешности превышает предел допускаемых значений, поверяемое ЦПУ бракуют.

В противном случае переходят к выполнению и. 6.7.3.5.

  • 6.7.3.5. Устанавливают входной сигнал равным X2i.

  • 6.7.3.6. При X=X2i наблюдают п показаний У2ц (/= 1,... я) и подсчитывают число т появлений показаний, удовлетворяющих неравенству | У21] | < | У11.

  • 6.7.3.7. Если число т получится большим 0,5 п, считают, что систематическая составляющая основной погрешности превышает предел допускаемых значений, поверяемое ЦПУ бракуют.

В противном случае:

если i=/=r, выполняют операции пп. 6.7.3.2—6.7.3.7 для следующей проверяемой точки;

если i = r, переходят к проверке систематической составляющей погрешности на следующем пределе измерений (г — число проверяемых точек для данного диапазона измерений ЦПУ);

если проверены все пределы измерений, переходят к оформлению результатов поверки в соответствии с указаниями разд. 7 настоящих методических указаний.

  • 6.7.4. Значения коэффициента у и число отсчетов п при проверке систематической составляющей основной погрешности по методике п. 6.7.3 выбирают по табл. 6 в зависимости от значений отношения где d — предел Деор допускаемой основной погрешности или предел Aeosp допускаемой систематической составляющей основной погрешности (в зависимости от того, что нормировано) образцового средства измерений SI (меры SM); Aosp — предел допускаемой систематической составляющей основной погрешности поверяемого ЦИУ;

вспомогательной величины Ь, вычисляемой по следующим формулам:

при нормировании пределов допускаемой погрешности образцового средства измерений

где Пор— предел допускаемого СК.0 случайной составляющей основной инструментальной погрешности поверяемого ЦИУ;

при нормировании пределов систематической и случайной составляющих погрешности образцового средства измерений

(9)

где Сер — предел допускаемого СКО случайной составляющей погрешности образцового средства измерений; — номинальное значение ступени квантования проверяемого диапазона измерений; отношения Aosp/^sp предела допускаемой систематической составляющей основной погрешности поверяемого ЦИУ к номинальному значению его ступени квантования на проверяемом диапазоне измерений.

Таблица 6

^osp/^sf

а

&<о,з’

0,3<Ь<0,5

0,5<(><1

п

V

/?

V

п

V

I

0,1

4

0,80

16

0,80

0,2

6

0,80

18

0,80

0,25

8

0,80

28

0,80

0,33

18

0,85

(32)

(0,80)

0,5

(12)

(0,7.0)

2

0,1

2

0,90

4

0,85

14

0,80

0,2

2

0,90

4

0,85

24

0,85

0,25

2

0,90

6

0,85

26

0,80

0,33

2

0,85

14

0,85

(16)

(0,70)

0,5

(Ю)

(0,80)

(Ю)

(0„70)

1        3

0,1

2

0,95

2

0,9

6

0,80

0,2

2

0,95

2

0,85

10

0,80

0,25

2

0,90

2

0,80

14

0,85

0,33

2

0,85

6

0,85

30

0,85

0,5

(2)

(0,80)

(2)

(0,70)

(16)

(0,70)

4

0,1

2

0,95

2

0,90

4

0,85

0,2

9

0,95

2

0,90

4

0,80

0,25

2

0,95

2

0,90

8

0,85

0,33

2

0,90

2

0,80

24

0,85

0,5

(2)

(0,80)

(2)

(0,70)

(20)

(.0,70)

5

0,1

2

0,95

2

0,95

2

0,85

и более

0,2

2

0,95

2

0,95

2

0,80

0,25

2

0,95

2

0,90

2

0,80

0,33

2

0,90

2

0,90

2

0,80

0,5.

(2)

(0,80)

(6)

(0,80)

(6)

(0.70)

Примечания:

  • 1. Знак «—» означает, что обеспечение требований ГОСТ 2226.1—82 к значениям критериев качества методики проверки бм^ 1,3(3) и Рнм^0,5 при средней вероятности фиктивного брака Рф^0,2 невозможно для заданных значений а.

  • 2. Значения п и у, указанные в скобках, обеспечивают требования ГОСТ 22261—82 бм^1,3(3) и Рям^0,5 при 0,05<Рф^0,2, Забракование ЦИУ при поверке с использованием параметров, заключенных в скобки, не может служить

Забракование прибора при поверке с использованием параметров, заключенных в скобки, не может служить основанием для рекламаций или гарантийного ремонта, если иное не оговорено в1 документации на поверяемое ЦИУ.

  • 2. Если отношение Дор/<щ отличается от приведенных в таблице, п и у следует выбирать для ближайших меньших значений Дор/<7з1-

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1. При положительных результатах первичной поверки на корпус пли крышку прибора или преобразователя наносят оттиск поверительного клейма, в паспорте производят запись о годности к применению.

  • 7.2. Положительные результаты государственной периодической поверки оформляют нанесением на прибор или преобразователь поверительного клейма. На образцовые средства измерений дополнительно выдают свидетельство по форме, установленной Госстандартом.

По желанию потребителя вместо нанесения поверительного клейма (или наряду с его нанесением) допускается выдавать свидетельство о поверке на рабочие ЦИУ.

  • 7.3. Положительные результаты периодической ведомственной поверки оформляют в порядке, установленном ведомственной метрологической службой.

  • 7.4. При отрицательных результатах поверки (поверяемое ЦИУ забраковано) ЦИУ не допускают к дальнейшему применению, в паспорт вносят запись о непригодности ЦИУ к эксплуатации, клейма предыдущей поверки гасят, свидетельство аннулируют. На такие ЦИУ выдают извещение о непригодности.

  • 6.8.5.3. Если хотя бы для одного из записанных в i-ой проверяемой точке показаний Уц выполняется неравенство

I Yij Xi | yAopi,

где у — значение относительного контрольного допуска; Д1—абсолютное значение предела допускаемой основной погрешности в i-й проверяемой точке, то поверяемое ЦИУ бракуют.

В противном случае:

если Кг, где г — число проверяемых точек диапазона, переходят к проверке основной погрешности в следующей проверяемой точке диапазона и повторяют операции пп. 6.8.5.2, 6.8.5.3;

если i=r, переходят к проверке основной погрешности на другом диапазоне; после проверки основной погрешности на последнем диапазоне измерений переходят к оформлению результатов поверки в соответствии с разд. 7 настоящих методических указаний.

  • 6.8.6. Требования к пределам допускаемой погрешности образцовых средств измерений, числу отсчетов п и относительному контрольному допуску у при проверке основной погрешности по методике п. 6.8.5 устанавливают по табл. 9 и 10 в зависимости от результата проверки по п. 6.8.5.1, пределов Дор допускаемой основной погрешности поверяемого ЦИУ и значения вспомогательной величины а, рассчитываемой по формуле а=Деор/Дор, где ДеоР — пределы допускаемой погрешности образцового средства измерений.

Таблица 9

^op^sf

СВ.

5 до 6

8

10 и

более

а

п

?

/1

V

п

V

0,1

1

0,85

1

0,85

1

0,90

0,2

1

0,80

1

0,85

1

0,90

0,25

1

0,80

1

0,85

1

0,90

0,33

1

0,80

1

0,85

1

0,90

0,5

(20)

(0,80)

(1)

(0,75)

(1)

(0,70)

Таб

лица 10

^op^sf

СВ.

5 до 6

8

10 и

более

а

11

V

п

V

п

V

0,1

3

0,80

3

0,85

3

0,90

0,2

3

0,80

3

0,85

1

0,80

0,25

3

0,80

3

0,85

1

0,80

0,33

3

0,80

3

0,80

3

0,85

0,5

(7)

(0,80)

3

0,80

5

0,70

Примечания к табл. 9. и 10:

1, Значения п и у, указанные в скобках для « = 0,5, обеспечивают выполнение требований ГОСТ 22261—82 бм^ 1,3(3) и РНм^0>5 при 0,05^Рф^0|,2.

основанием для рекламаций или гарантийного ремонта, если иное не оговорено в документации на поверяемое ЦИУ.

  • 3. Значение Aosp выражено дробным количеством ступеней квантования, значения п и у следует выбирать для ближайших меньших значений AOsp/<7sf.

  • 6.8. Проверка основной погрешности

  • 6.8.1. Проверку основной погрешности ЦИУ с цифро-аналоговым преобразователем в цепях сравнения или обратной связи (например, ЦИУ поразрядного уравновешивания) проводят в точках диапазона измерений, выбираемых в соответствии с указаниями приложений 2 и 3.

Проверку основной погрешности остальных типов ЦИУ проводят при значениях входного сигнала: Xi = (0,05—0,1)Хк;  Х2= (0,2—

—0,3)Хк; Х3=(0,4-0,6)Хк; Х4 = (0,7—0,8) Хк; Х5= (0,9-1,0)Хк на каждом диапазоне измерений.

На нижнем пределе измерений каждой измеряемой величины проверяют дополнительно основную погрешность при одном из показаний в пределах младшего десятичного разряда.

В обоснованных случаях по согласованию с метрологическим институтом допускается при первичной поверке уменьшать число проверяемых точек -на дополнительных диапазонах до трех.

  • 6.8.2. Проверку основной погрешности проводят по методике, изложенной в п. 6.8.3. Допускается использовать для проверки основной погрешности методику, изложенную в п. 6.8.5, если в каждой проверяемой точке диапазона измерений выполняется неравенство Aopi>5gSf,

где Дор| — абсолютные значения пределов основной погрешности для каждой из г проверяемых точек (i=l,...r), вычисленные с использованием технического описания и (или) инструкции по эксплуатации ЦИУ.

  • 6.8.3. Проверку основной погрешности ЦИУ, у которых Aopi^5f7sf, проводят в изложенной ниже последовательности.

  • 6.8.3.1. На основном диапазоне измерений устанавливают значение измеряемой величины в пределах (0,9—1,0)Хк.

Если, регулируя измеряемую величину, можно установить такое ее значение, при котором не наблюдаются изменения показаний в младшем значащем разряде отсчетного устройства поверяемого ЦИУ, то отношение пределов допускаемых погрешностей образцового средства измерений и поверяемого ЦИУ, число отсчетов п, относительный контрольный допуск у выбирают по табл. 7.

Если при любом неизменном значении измеряемой величины в младшем значащем разряде отсчетного устройства наблюдается от 2 до 3 соседних показаний, то отношение пределов допускаемых погрешностей образцового средства измерений и поверяемого ЦИУ, число отсчетов п, относительный контрольный допуск у выбирают по табл. 8.

Если будет обнаружено, что при каком-либо значении измеряемой величины в младшем значащем разряде отсчетного устройства могут появляться показания, разность которых превышает 2 q3(, поверяемое ЦИУ бракуют.

  • 6.8.3.2. Рассчитывают контрольные значения Хи и X2i измеряемой величины для каждой проверяемой точки (i=l,...r) по формулам

|Хц| = |У1| —уДорь

21| = |У.Ц-уДорЬ                   (1и)

где A0Pi — предел допускаемой основной абсолютной погрешности поверяемого ЦИУ в Рой проверяемой точке; У( — показание поверяемого ЦИУ, соответствующее i-н проверяемой точке; у — относительный контрольный допуск.

  • 6.8.3.3. Устанавливают значение входного сигнала X равным Хп (см. формулы (10)).

  • 6.8.3.4. При каждом значении Х=ХН наблюдают п следующих друг за другом показаний Ущ (/=1,...п) поверяемого ЦИУ и фиксируют число т появлений показаний, удовлетворяющих неравенству | УИ]|>| У1|.

  • 6.8.3.5. Если т=/=0, то ЦИУ бракуют.

В противном случае переходят к выполнению п. 6.8.3.6.

  • 6.8.3.6. Устанавливают значение X = X2i (см. формулы (10)), наблюдают п следующих друг за другом показаний У2)] (/= 1,... п) поверяемого ЦИУ и фиксируют число т появлений показаний, удовлетворяющих неравенству | У2ц|^| У1|.

  • 6.8.3.7. Если т#=0, ЦИУ бракуют.

В противном случае:

если i<Z.r, где г — число проверяемых точек в диапазоне, устанавливают значение измеряемой величины равным Хн для следующей проверяемой точки и выполняют операции пп. 6.8.3.4— 6.8.3.7;

если i = r, переходят к проверке основной погрешности на следующем диапазоне измерений; после проверки основной погрешности на последнем диапазоне измерений переходят к оформлению результатов поверки в соответствии с разд. 7 настоящих методических указаний.

  • 6.8.4. Требования к погрешности образцового средства измерений, числу отсчетов п и относительному контрольному допуску у при проверке основной погрешности по методике п. 6.8.3 устанавливают по табл. 7 или 8 в зависимости от результата проверки по п. 6.8.3.1, пределов Дор допускаемой основной погрешности поверяемого ЦИУ и значения вспомогательной величины а, рассчитываемой по формуле Ct — Деор/Лор»

где Деор — пределы допускаемой погрешности образцового средства измерений (см. примечание к табл. 4 для ЦИУ переменного тока и (или) напряжения).

  • 6.8.5. Проверку основной погрешности при Aop>5t7Sf допускается проводить в изложенной ниже последовательности.

  • 6.8.5.1. На основном диапазоне измерений подают на вход ЦИУ значение измеряемой величины в пределах (0,9—1,0)Хк.

A op/^sf

2

3

4

5 и более

а

п

V

п

V

п

V

п

V

0,1

17

0,90

1

0,80

1

0,85

1

0,90

0,2

(17)

(0,90)

1

0,80

1

0,85

1

0,90

0,25

(3)

(0,80)

3

0,85

1

0,85

1

0,90

0,33

(5)

(0,80)

3

0,80

1

0,80

1

0,90

0,5

—-

(15)

(0,80)

(Ю)

(0,75)

(5)

(0,75)

Таблица 8

^op/^sf

3

4

5 и более

а

п

V

п

V

п

V

0,1

(5)

(0,80)

3.

0,80

3

0,85

0,2

(5)

(0,80)

3

0,80

3

0,85

0,25

(5)

(0,80)

3

0,80

3

0,85

0,33

(9)

(0,75)

10

0,85

5

0,80

0,5

—'

(20)

(0,7)

(Ю)

(0,70)

Примечания к табл. 7, 8: '

  • 1. Знак «—» означает, что обеспечение требований ГОСТ 22261—82бм^1,3(3) и Рнм^0,5 при вероятности фиктивного брака в среднем Рф^0„2 невозможно.

  • 2. Значения п и у, указанные в скобках, обеспечивают требования ГОСТ 22261—82: 6М<1,3(3) и Ркм<0,5 при 0,05<Рф^0,2.

Забракование ЦПУ при поверке с использованием параметров, заключенных в скобки, не может служить основанием для рекламаций или гарантийного ремонта, если иное не оговорено в документации на поверяемое ЦПУ.

  • 3. Если предел Дор выражен дробным числом ступеней квантования, значения п и у следует выбирать для ближайших меньших значений A0?/<7sf.

Если, регулируя измеряемую величину, можно установить такое ее значение, при котором не наблюдается изменения показаний в младшем значащем разряде отсчетного устройства поверяемого ЦПУ, то значение отношения погрешностей образцового средства измерений и поверяемого ЦИУ, число отсчетов п, относительный контрольный допуск у выбирают по табл. 9.

Если при неизменном значении измеряемой величины в младшем значащем разряде отсчетного устройства появляются 2—3 соседних показания поверяемого ЦИУ, то значение отношения погрешностей образцового средства измерений и поверяемого ЦИУ, число отсчетов п, относительный контрольный допуск у выбирают по табл. 10.

Если будет установлено, что при неизменном значении измеряемой величины в младшем значащем разряде отсчетного устройства поверяемого ЦИУ могут появляться показания, разность которых превышает 2qst, поверяемое ЦИУ бракуют.

  • 6.8.5.2. Устанавливают значение измеряемой величины Xi (t=l,...r), соответствующее i-и проверяемой точке, и записыва-вают п показаний Уц (/=1,.. .п) поверяемого ЦИУ.

19

1

Здесь и ниже под погрешностью образцового СИ понимается погрешность воспроизведения или измерения сигнала, подаваемого на вход поверяемого ЦИУ. При отсутствии методических погрешностей ее пределы совпадают с пределами допускаемых значений образцового средства измерений.

2

4 Я»0,5*0

DO 55 К»1 jL9

X(Kl=М8 ( К) s=S

55 XG(K)«X(K)-R

IF (KOD,ES,i) GQ TO 56 PRINT 66

66 fORMaT (10Х|’КОД КРИТИЧЕСКОЙ ТОЧКИЧИХ» 1'ДЕС, ЗК0-Т5Х,'НОМ, ВХОДНОЙ ' I9Х»’ГРАНИЧА’ 2/4 5Х , ’КОДА')10Х| 'СИГНАЛ МЗх, 'КЗАНТА ') JB=33hMR

DO 67 Ksi»LS

MCsMB(K)

DO 63 LaiiJ8

3

8 lX(L)s.0

4

Для любого значения входного сигнала и при практическом отсутствии помех на входе ЦИУ при десяти следующих друг за другом измерениях выходной сигнал должен принимать нс более трех различных значений.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
