Счетчики импульсов беспроводные Rosemount 705
Методика поверки г. Видное
2016 г.
Содержание-
1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок (и калибровки) счетчиков импульсов беспроводных Rosemount 705, далее по тексту - счетчики.
-
1.2 Счетчики подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 6 лет.
-
2.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Наименование операции поверки |
Номер пунк-та методики поверки |
Необходимость выполнения | |
при первичной поверке |
при периодической поверке | ||
Внешний осмотр |
8.1 |
Да |
Да |
Опробование |
8.2 |
Да |
Да |
Подтверждение соответствия программного обеспечения |
8.3 |
Дд |
Да |
Проверка допускаемой основной абсолютной погрешности измерения |
8.4 |
Да |
Да |
3 СРЕДСТВА ПОВЕРКИ
3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.
Таблица 2
Наименование, обозначение |
Тип |
Требуемые характеристики (Гос реестр №) |
1. Генератор сигналов произвольной формы |
33120А |
Г.Р. № 26209-03 |
2. Калибратор универсальный |
9100 Е |
Г.Р. №25985-09 |
3. Гигрометр психрометрический |
ВИТ-2 |
Диапазон измерений относительной влажности от 40 до 90 %; абсолютная погрешность ± 2 %. |
Диапазон измерений температуры от 15 до 40 °C; абсолютная погрешность ± 1 °C. | ||
4. Барометр-анероид метеорологический |
БАММ-1 |
Диапазон от 80 до 106 кПа; абсолютная погрешность ± 200 Па. |
Примечание: Допускается использование других средств измерений, обеспечивающих измерение соответствующих параметров с требуемой точностью. |
-
4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.
-
4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.
-
5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на счетчики и применяемые средства измерений.
-
5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
-
5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.
-
6.1 При проведении поверки должны соблюдаться следующие условия применения:
-
- температура окружающего воздуха (21 ± 3) °C;
-
- относительная влажность воздуха от 30 до 80 %;
-
- атмосферное давление от 80 до 106,7 кПа.
-
7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;
-
- выдержать счетчики в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;
-
- подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).
-
8.1 При проведении внешнего осмотра счетчиков проверяют:
-
- соответствие комплектности перечню, у казанному в руководстве по эксплуатации и паспорте;
-
- соответствие серийного номера указанному в руководстве по эксплуатации и паспорте;
-
- маркировку и наличие необходимых надписей на наружных панелях;
-
- разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;
-
- на корпусе счетчиков не должно быть трещин, царапин, забоин, сколов;
-
- отдельные части счетчиков должны быть прочно закреплены.
Результат проверки заносится в протокол поверки представленный в приложении А.
Результаты проверки считают положительными, если выполняются все вышеуказанные требования.
-
8.2 Опробование счетчиков проводится в следующей последовательности:
-
1) Подготовить счетчик в соответствии с руководством по эксплуатации.
-
2) Включить счетчик (сигналом о включении для модификаций с ЖК-дисплеем является включение дисплея, а для модификаций без ЖК-дисплея, подключение к программному обеспечению).
Результат проверки заносится в протокол поверки представленный в приложении А.
Результат опробования считают положительным, если происходит включение счетчика в соответствии с руководством по эксплуатации.
-
8.3 Подтверждение соответствия программного обеспечения.
Для подтверждения соответствия программного обеспечения необходимо:
-
1) Подготовить счетчик в соответствии с руководством по эксплуатации.
-
2) Включить счетчик.
-
3) После включения счетчика (с ЖК-дисплеем) происходит отображение на экране дисплея наименование и номера версии программного обеспечения (далее по тексту - ПО). Для счетчиков без ЖК-дисплея наименование и номер версии отображается в ПО, установленном на персональном компьютере (далее по тексту - ПК).
Результат проверки заносится в протокол поверки представленный в приложении А.
Результат проверки считают положительным, если наименование и номер версии ПО соответствуют указанным в описании типа и руководстве по эксплуатации.
-
8.4 Проверка допускаемой основной абсолютной погрешности измерения.
Проверка проводится при помощи генератора сигналов произвольной формы 33120А (далее по тексту - генератор) и калибратора универсального 9100 Е (далее по тексту’ - калибратор) в следующей последовательности:
-
1) Подготовить счетчик в соответствии с руководством по эксплуатации.
-
2) Собрать схему согласно рисунку 1.
-
3) Посмотреть установленное значение k-фактора в руководстве по эксплуатации или программном обеспечении для счетчика импульсов беспроводного Rosemount 705.

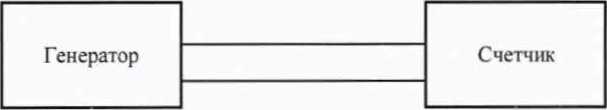

Рисунок 1
-
4) При помощи генератора поочередно воспроизвести импульсный сигнал амплитудным значением электрического напряжения 0,05 В с частотой: 170, 500, 1000, 5000, 10000 Гц (длительность импульсного сигнала должна быть в диапазоне от 310*’ до 5 мс).
-
5) Записать показания, измеренные счетчиком.
-
6) Рассчитать допускаемую основную абсолютную погрешность измерения количества импульсов по формуле (1).
ДХ = куХ-Хо (I)
где X - показание счетчика;
Лю ~ показание генератора;
ку- к-фактор.
-
7) При помощи генератора поочередно воспроизвести импульсный сигнал амплитудным значением электрического напряжения 5 Вс частотой: 170, 500, 1000, 5000, 10000 Гц (длительность импульсного сигнала должна быть в диапазоне от от ЗЮ'3 до 5 мс).
-
8) Повторить пункты 5) и 6).
-
9) Собрать схему, представленную на рисунке 2.

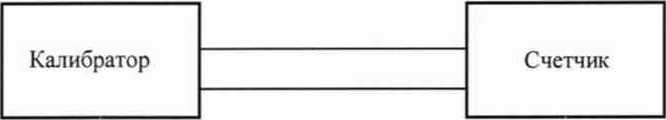

Рисунок 2
-
10) При помощи калибратора поочередно воспроизвести импульсный сигнал амплитудным значением электрического напряжения 40 В с частотой: 170, 500, 1000, 5000, 10000 Гц (длительность импульсного сигнала должна быть в диапазоне от 310’’ до 5 мс).
-
11) Записать показания, измеренные счетчиком.
-
12) Рассчитать допускаемую основную абсолютную погрешность измерения количества импульсов по формуле (I).
Результат проверки заносится в протокол поверки представленный в приложении А. Результат испытаний считается удовлетворительным, если полученные значения допускаемой основной абсолютной погрешности измерения не превышают ± 0,0001 • Х„1Ч.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 Результаты поверки счетчиков оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
-
9.2 При положительном результате поверки счетчики удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Сви-дельтсво о поверке».
-
9.3 При отрицательном результате поверки счетчики не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на счетчики.
Счетчика импульсов беспроводной Rosemount 705
Исполнение и комплектация, согласно артикулу / коду заказа: ________________________________________________
Заводской серийный номер:___Дата изготовления: ____________________________
Вид поверки первичная О периодическая □ Дата поверки:
номер пункта методики поверки Результаты поверки
Заключение по внешнему осмотру _____________________________________________________________________________
Заключение по опробованию _____ ___________________
Заключение о соответствии программного обеспечения
Определение допускаемой абсолютной погрешности измерения
импульсный сигнал с амплитудным значением электрического напряжения. В (Ч
0.05 |
5 |
40 | |||||||||
частота, Гц |
показания, измеренные счетчиком |
ДХ|г> |
частота, Гц |
показания, измеренные счетчиком |
ЛХ(2> |
частота, Гц |
показания, измеренные счетчиком |
ЛХ(2) | |||
1 |
2 |
1 |
2 |
1 |
2 | ||||||
170 |
170 |
170 | |||||||||
500 |
500 |
500 | |||||||||
1000 |
1000 |
1000 | |||||||||
5000 |
5000 |
5000 | |||||||||
10000 |
10000 |
10000 |
Примечание: (1) длительность импульсного сигнала должна быть а диапазоне от 3-10'а до 5 мс;
(2) рассчитать допускаемую основную абсолютную погрешность измерения количества импульсов по формуле: лХ = к, ■ X - Хо. где X - показание счетчика; Хо - показание генератора / калибратора; kt - к-фактор
К-фактор
Заключение о пригодности счетчика _____
Поверитель (ФИО):________________________________________________________ Дата:__________________
