Методика поверки «Имитаторы термопреобразователей сопротивления МК3002» (г.р. 18854-99)

г.р. КОНТРОЛЬНЫЙ

Имитаторы термопреобразователей сопротивления

МК3002

г.р. 18854-99

ili w

■’M:' ’

7 МЕТОДИКА ПОВЕРКИ

• 7.1  Настоящий раздел устанавливает методы и средства первичной и периодической поверок имитаторов.

Рекомендуется установить межповерочный интервал равным 2 года с последующим его увеличением в зависимости от условий эксплуатации и от фактической стабильности метрологических характеристик имитаторов.

• 7.2 Операции и средства поверки.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице 8. Допускается использование другой аппаратуры, обеспечивающей требуемую точность измерений..

Таблица S

XV

ч—> С

О.

ч—

О

О

Ч—‘

(Л

Q

• 7.3 Требования безопасности

• 7.3.1  Перед проведением поверки необходимо подготовить защитные заземления и подключить их к измерительным приборам, используемым при проведении поверки.

• 7.3.2 К работе по проведению поверки допускаются лица, изучившие эксплуатационную документацию на имитаторы, а также на приборы, указанные в таблице 8, прошедшие инструктаж на рабочем месте.

• 7.4 Условия поверки и подготовка .к ней.

• 7.4.1  Поверку имитаторов производить при следующих нормальных условиях применения:

• - температура окружающего воздуха (20±1) °C.

• - относительная влажность воздуха от 25 до 80%;

• - атмосферное давление 84-106,7 кПа (630-800 мм рт. ст.).

Выдержка имитаторов в указанных условиях перед поверкой — не менее 1 ч.

• 7.4.2  Средства поверки должны быть подготовлены к работе в соответствии с их эксплуатационной документацией.

• 7.5 Проведение поверки

• 7.5.1 При внешнем осмотре должно быть установлено соответствие поверяемого имитатора следующим требованиям:

• - имитатор должен быть представлен на поверку с формуляром;

• - имитатор должен иметь неповрежденные клейма предприятия-изготовителя turn поверяющей организации;

• - зажимы имитатора не должны иметь ослабленного крепления:

• - маркировка должна быть четкой.

• 7.5.2  Сопротивление изоляции между каналами имитаторов определять с помощью тераомметра при напряжении 100 В. Отсчет показаний тераомметра производить после прекращения изменения его показаний.

• 7.5.3 Определение действительных значений сопротивления имитатора.

• 7.5.3.1 Действительные значения сопротивления имитатора R_xa следует определять компенсационным методом путем сравнения с образцовой мерой сопротивления R_N с помощью компаратора напряжений РЗООЗ по схеме /приведенной на рисунке 1. Цепь О. R_n питается от другого компаратора РЗООЗ, используемого в режиме калибратора напряжения. В этом режиме от калибратора .можно получить ток до 10 мА.                                                                      •

Возможно использование других источников питания, удовлетворяющих требуемой точности измерений в часта стабильности, уровня шумов.

Перед началом работы необходимо прогреть компараторы 1 и 2 во включенном в сеть состоянии в течение не менее 1 ч.

Примечание. Схема для измерения сопротивления согласно рисунку 1 рекомендуется при поверке ограниченного количества резисторов (имитаторов), когда производительность труда не имеет существенного значения.       .

В противном случае целесообразно использовать измерительную схему и методику, приведенные в приложении Б. В этой схеме цепь Rx-Rw питается от стабилизатора (калибратора) тока, собранного на базе компаратора РЗООЗ.При этом нет необходимости настраивать ток в цепи R\-Rn каждый раз при переходе к измерению R_x с другим значением сопротивления.

• 7.5.3.2. На передней панели компаратора I органы управления установить в следующие положения:

• - включить, ряд X] (нажать кнопку Х0;

• - декадные переключатели ряда Х| установить в нулевые положения;

• - переключатель рода работ установить в положение Оц (или Oi);

• - кнопки переключения пределов калибратора отпустить, при этом калибратор устанавливается на предел 10 В;

• - кнопочный переключатель пределов измерения встроенного- микровольтметра установить на предел 10 В и .в дальнейшем оставить его в этом положении

  ■J.,

  - кнопки.



  н



  отпустить.

• 7.5.3.3.  На передней панели компаратора 2 органы управления установить в следующие положения:

• - на переключателях рядов Х₂ и Х₂ установить нулевые показания;

• -  кнопочный переключатель пределов измерения микровольтметра установить в положение 10 В;

кнопки переключения пределов калибратора отпустить, т.е. установить калибратор на предел 10 В;

+

- кнопки

и

отпустить.

• 7.5.3.4  Настроить комплектные нули на компараторе 2 по рядам Х₍ и Х₂, для чего:

• - полностью обесточить цепь 7.. разомкнув выключатель S;

• - . нажать кнопку ряда Х_ь переключатель рода работ — в положение U_t и, .увеличивая чувствительность микровольтметра вплоть до предела 10 мкВ, установить его нулевое показание с помощью подстроечного резистора, ряда X, с погрешностью

• 60,1 мкВ;

. . - затрубить микровольтметр, включив его на предел 10.В. Нажать кнопку ряда Х₂, переключатель рода работ в положение IX, и подстроечным резистором ряда Х₂ аналогично установить ноль на пределе микровольтметра 10 мкВ с той же погрешностью;

• - затрубить микровольтметр.

На этом, установка комплектных нулей закончена. В процессе длительных измерений рекомендуется периодически проверять и корректировать установку комплектных нулей по рядам Х₅ и Х₂ компаратора 2.

• 7.5.3.5 На декадах ряда Х₂ компаратора 2 установить показание, численно .равное значению: U_X2 ⁼    ■ I, где

Кн,д — действительное значение сопротивления образцовой меры R._N при данной температуре;

I — значение выбранного рабочего тока, А.

Переключатель рода работ - в положение U₂.

Значение рабочего тока и номинальное значение сопротивления R_N следует выбирать согласно таблице 9.

• 7.5.3.6 Замкнуть выключатель S в цепи R._x~Rn Настроить ток в цепи Rx~Rn ле-1 кадами ряда X, на компараторе 1 при постепенном повышении чувствительности мик-j^ ровольтметра в компараторе 2 вплоть до предела 100 мкВ с погрешностью 60,5 мкВ.

По окончании настройки тока затрубить микровольтметр в компараторе 2. Qy

Не забывайте загрублять микровольтметр при всякого рода переключени-ц!

ях в схеме во избежание его перегрузки. :                                      0°'

• 7.5.3.7 Измерить значение сопротивления R_x, для чего:

• -  на компараторе 2 перейти на ряд ,Х_Ь нажав кнопку Х_ь переключатель рода работ — в положение Up

• - на .декадах ряда Х₍ установить показание, соответствующее ожидаемому значению сопротивления R_x при выбранном токе;

• - . постепенно повышая чувствительность микровольтметра вплоть до 100 мкВ, окончательно уравновесить измеряемое напряжение на R* декадами ряда Х_г Действительное значение R_x , отсчитать по декадам ряда Х_ь помня, что ток настроен точно равным 1 или 10 мА.

  •я

• 7.5.3.8 Перевести переключатель поверяемого канала имитатора в следующее положение. При этом общее сопротивление цепи Rx—17. изменится, и позтому необходимо вновь настроить рабочий ток, выполнив операции по п.7.5.3.5 и 7.5.3.6. После этого измерить очередное сопротивление поверяемого имитатора. Выполнить измерения R _х,л для первого и второго каналов имитатора.

• 7.5,4 Определение отклонения действительного значения сопротивления, имитатора от номинального.

• 7.5.4,1 Отклонение действительного значения сопротивления имитатора от номинального 5R_X следует определять по формуле : ■

<5R_X ^Кхд..2^дт_хюо%,где

R х,.ч — действительное значение сопротивления имитатора, измеренное в предыдущем пункте;

R-х.нм — номинальное значение этого сопротивления согласно таблицам 1,2, 3,4, У

• 7.5.4.2 Вычисленное значение 5R_X при первичной поверке не должно превышать +0,005%.

• 7.5.4.3 Изменение сопротивления имитатора за I год (нестабильность) определяется по формуле:

Д’.н -            х I00%, где

R_;l1 - действительное значение сопротивления имитатора при предыдущей поверке;

R д.2 - то же при данной поверке;

п — межповерочный интервал в годах.

• 7.5.5 Относительную погрешность разности сопротивлений первого и второго каналов имитатора следует определять следующим образом.:

• - вычислить разность номинальных значений сопротивления первого и второго каналов Д R._!n4., воспроизводящую .разность температур Д t .в подающем и обратном трубопроводах согласно таблице 6;

вычислить разность действительных значений сопротивления имитаторов Д R_;i для указанных в таблице 6 разностей температур;

• -  вычислить относительную погрешность разности сопротивлений 8(Л R) по формуле:

5(ДК) = —^Д7^АКУ» _х юо%

^AR„№

Вычисленная погрешность не должна превышать значений, указанных в таблице 6.

_ ...

- 0.1V -1V -10V :

РЗООЗ

(Задшя ганепь)

.......! V

(Передняя панель)

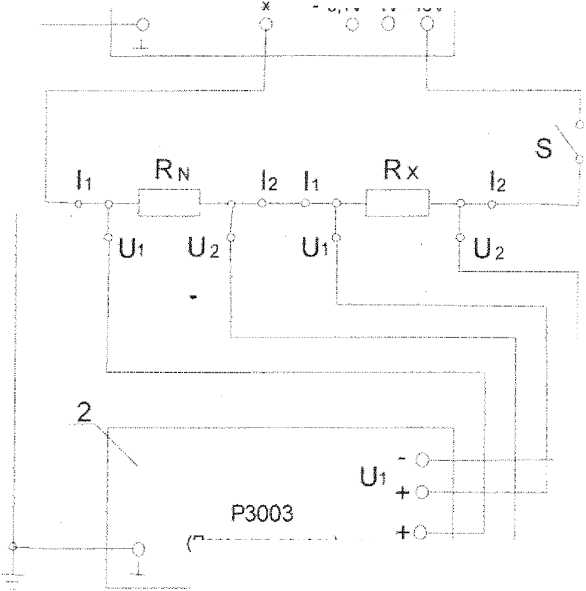

Рисунок 1. Схема для измерения сопротивления имитатора

• 1 — компаратор РЗООЗ — калибратор напряжения;

• 2 — компаратор РЗООЗ — измеритель напряжения:

7?_Л, — образцовая мера сопротивления (МС 3006, МС 3050 кл. 0,001);

i?_r — измеряемое сопротивление имитатора;

S — выключатель.

Примечания.

• 1. Выключатель S не является обязательным.

Размыкание токовой цепи можно осуществить отсоединением проводника от зажима 1;(1₂) в К_х или Rn-

• 2. Соединительные провода в токовой цепи R_x-Rn должны иметь устойчивое сопротивление.
