Методика поверки «Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1621» (МРБ МП.987-2010 (взамен МП.МН 987-2001))

ООО ’’ПОЛИМАСТЕР”

СОГЛАСОВАНО

Генеральный ООО'

А. Курловнч

2010 г.

Н.А. Жагора

2010 г.

ДОЗИМЕТРЫ ИНДИВИДУАЛЬНЫЕ РЕНТГЕНОВСКОГО И ГАММА- ИЗЛУЧЕНИЙ ДКГ-РМ 1621 ТУ РБ 100345122.027-2010

МЕТОДИКА ПОВЕРКИ МРБ мп 4^1

(взамен МП.МН 987-2001)

1 ВВОДНАЯ ЧАСТЬ

Настоящая методика поверки распространяется на дозиметры индивидуальные рентгеновского и гамма излучений ДКГ-РМ 1621, ДКГ-РМ1621А. ДКГ-РМ1621М и ДКГ-РМ1621 МА (далее по тексту дозиметры), соответствует Методическим указаниям МИ 1788 "Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки" и устанавливает методику поверки дозиметров.

Поверка должна проводиться территориальными органами метрологической службы Госстандарта и органами, аккредитованными на проведение данных работ.

Поверка дозиметров проводится при выпуске из производства, после ремонта и в процессе эксплуатации и хранения с периодичностью 12 месяцев.

2 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки поверителями должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

Таблица 1

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, аттестованных в качестве государственных поверителей в установленном порядке.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с СанПиН 2.6.1.8-8-2002 "Основные санитарные правила обеспечения радиационной безопасности (ОСП-2002)" и ГН 2.6.1.8-127-2000 "Нормы радиационной безопасности (НРБ-2000)"

  • 4.2 Процесс поверки должен быть отнесен к работе с особо вредными условиями труда.

• 5 УСЛОВИЯ ПОВЕРКИ

Поверку дозиметров необходимо проводить в нормальных климатических условиях:

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки поверителями должны быть выполнены следующие подготовительные работы:

• - изучить "Руководство по эксплуатации" (РЭ) на дозиметры;

• - подготовить дозиметры к работе, согласно раздела в РЭ на дозиметр «Подготовка к работе».

7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1  При проведении внешнего осмотра должно быть установлено соответствие

дозиметров следующим требованиям:----

• - соответствие комплектности поверяемых дозиметров требованиям РЭ;

• - наличия в РЭ отметки о первичной поверке или свидетельства о последней поверке;

• - наличие четких маркировочных надписей на дозиметрах;

• - отсутствие загрязнений, механических повреждений, влияющих на работу' дозиметров.

В случае несоответствия указанным требованиям дозиметры не могут быть допущены к дальнейшей поверке.

• 7.2 При проведении опробования необходимо:

• -  проверить работоспособность дозиметров, как указано в разделе "Проверка работоспособности" РЭ на дозиметры;

• -  установить максимальные значения порогов по мощности индивидуальной эквивалентной дозы II _р(10) (далее по тексту - МЭД) и индивидуальной эквивалентной дозы Н_р(10) (далее по тексту' - ЭД), согласно раздела "Работа в режиме установки" РЭ на дозиметры.

• 7.3 Определение метрологических характеристик

• 7.3.1 Определение основной относительной погрешности измерения МЭД провести следующим образом:

• 1) включить режим измерения МЭД;

• 2) закрепить дозиметр на фантоме так, чтобы надпись “Сторона к телу” была обращена к фантому. Установить дозиметр с фантомом на поверочную дозиметрическую установку так, чтобы нормаль, проведенная из геометрического центра передней стенки фантома, совпала с центральной осью коллиматора поверочной дозиметрической установки, а центральная ось коллиматора проходила через геометрический центр детектора поверяемого дозиметра, рисунок 1. Геометрический центр детектора указан в эксплуатационной документации на

дозиметр;

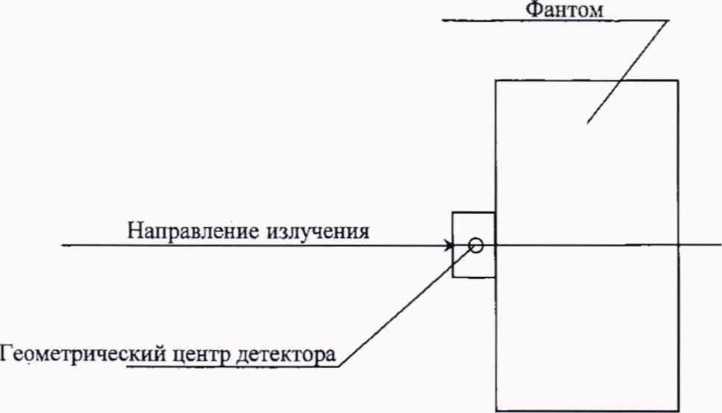

Рисунок 1 - Способ установки дозиметра с фантомом на поверочную дозиметрическую установку.

• 3) определить среднее значение МЭД внешнего фона гамма-излучения (далее по текст}⁷ -гамма- фона) в отсутствии источника излучений, для этого через время не менее 600 с после размещения дозиметра на дозиметрической установке снять с интервалом не менее 150 с пять результатов измерения МЭД гамма- фона и рассчитать среднее значение МЭД гамма- фона

Н ф, по формуле (1). На аналоговой шкале должен индицироваться один сегмент.

(1)

где Н _ф1 - i-oe значение измерения МЭД гамма-фона в микрозивертах в час;

• 4) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 3,0 мкЗв/ч, и подвергнуть дозиметр облучению, при этом на аналоговой шкале должны индицироваться два сегмента;

• 5) не менее через 100 с после начала облучения снять с интервалом не менее 60 с пять результатов измерения МЭД и рассчитать среднее значение МЭД Hj по формуле

где Н jj - i-oe показание дозиметра при измерении МЭД в j-ой проверяемой точке;

• 6) измерения повторить для точек, в которых эталонное значение МЭД равно 80,0; 800 мкЗв/ч, при этом на аналоговой шкале должны индицироваться три сегмента при МЭД равной 80,0 мкЗв/ч и четыре сегмента при МЭД равной 800 мкЗв/ч;

• 7) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 8,0 мЗв/ч;

• 8) подвергнуть дозиметр облучению, при этом на аналоговой шкале должны индицироваться пять сегментов;

• 9) не менее через 60 с после начала облучения снимают с интервалом не менее 20 с пять результатов измерения МЭД и рассчитывают среднее значение МЭД Н j по формуле (2);

• 10) измерения повторить для контрольной точки, в которой эталонное значение МЭД равно 80 мЗв/ч, при этом на аналоговой шкале должны индицироваться шесть сегментов;

• 11) для модификаций дозиметров ДКГ-РМ1621А, ДКГ-РМ1621МА измерения по 9) повторить для контрольной точки, в которой эталонное значение МЭД равно 800,0 мЗв/ч, при этом на аналоговой шкале должны индицироваться семь сегментов;

• 12) вычислить относительную погрешность измерения Qj, %, по формуле



(3)

где Н _Oj - эталонное значение МЭД в проверяемой точке;

Hj - среднее значение МЭД в проверяемой точке;

Н ф - среднее значение МЭД гамма- фона в микрозивертах в час при значениях эталонной МЭД равной 3,0; 80,0 и 800,0 мкЗв/ч и среднее значение МЭД гамма- фона в милизивертах в час при значениях эталонной МЭД равной 8,0; 80,0 и 800,0 мЗв/ч;

• 13)  рассчитать доверительные границы допускаемой основной относительной погрешности измерения МЭД S, %, при доверительной вероятности 0,95 по формуле

где Q_o- погрешность дозиметрической установки, в процентах;

Qjmax ~ максимальная относительная погрешность измерения Qj, в процентах;

• 14)  сравнить доверительную границ}' допускаемой основной относительной погрешности 6, рассчитанную по формуле (4), с пределами допускаемой основной относительной погрешности S_A01L, рассчитанными по формуле

5_Д0П = ±(15 + 0,0015/Н + 0,01- Н ) %,                  (5)

•

где Н - значение МЭД, мЗв/ч;

0,0015 - коэффициент, мЗв/ч;

0,01 - коэффициент, (мЗв/ч)'¹.

Если 5 > бдоп, то дозиметр бракуется, если б < б_доп, то дозиметр признается годным к применению.

• 7.3.2 Определение основной относительной погрешности измерения ЭД провести следующим образом:

• 1) установить на дозиметре максимальные значения порогов по МЭД и ЭД и включить режим измерения ЭД;

• 2) выполнить действия 7.3.1 .(2);

• 3) считать с дозиметра начальное показание ЭД;

• 4) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД от эталонного источника гамма-излучения ¹³⁷Cs равно 3,0 мкЗв/ч, и подвергнуть дозиметры облучению в течение времени Т равному 60 мин.;

• 5) по окончании облучения снять с дозиметра конечное значение ЭД;

• 6) рассчитать основную относительную погрешность измерения ЭД Qj, в процентах, по формуле


  (Нц-Нн,)-Н<,)'Т н-т
  Х100

  (6)

где H_Kj - конечное значение ЭД, мЗв; H_Hj - начальное значение ЭД, мЗв;

Н _oj - эталонное значение МЭД в проверяемой точке, мЗв/ч;

Т - время облучения в часах.

• 7) измерения по пунктам (1-6) повторить для контрольной точки, при эталонном значении МЭД равном 80,0 мЗв/ч в течение времени Т равному 30 мин;

• 8) рассчитать доверительную границу погрешности поверяемого дозиметра для каждой измеренной точки по формуле (4) при доверительной вероятности 0,95,

где Q_o - погрешность дозиметрической установки, в процентах;

Qjmax - максимальная основная относительная погрешность измерения ЭД, определенная по формуле (6).

Сравнить доверительную границу погрешности 5, рассчитанную по формуле (4), с пределами допускаемой основной относительной погрешности 8_Д0П = ± 15%. Если 8 > 18_ДОП I, то дозиметр бракуется, если 8 < I 8_AOn. I, то дозиметр признается годным к применению.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Результаты поверки заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

• 8.2 При положительных результатах первичной поверки в РЭ (раздел "Свидетельство о приемке") ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

• 8.3 При положительных результатах очередной поверки или поверки после ремонта на дозиметры выдаются свидетельство установленной формы о поверке (в соответствии с приложением В СТБ 8003-93) и в РЭ (раздел "Особые отметки") ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

• 8.4 При отрицательных результатах поверки дозиметры к применению не допускаются. На них выдается извещение о непригодности по СТБ 8003-93 с указанием причин непригодности. При этом оттиск клейма поверителя подлежит погашению, а свидетельство аннулируется.

Разработчик: ООО "Полимастер”

Разработали:

ед инженер НТО П. Н. Билинский 2010 г.

Гл. конструктор проекта

К. С. Высоцкий 2010 г.

Приложение А (рекомендуемая форма протокола поверки)

ПРОТОКОЛ №.__

поверки дозиметра индивидуального рентгеновского и гамма излучений ДКГ-РМ1621_ №__

принадлежащего_________________.

Поверка проводилась____________________________________________.

Поверка проводилась в нормальных климатических условиях при Т= °C; Р= кПа; относ, вл.       %, гамма-фон 0, мкЗв/ч согласно проекту’ методики поверки дозиметра

индивидуального рентгеновского и гамма-излучений ДКГ-РМ 1621 на дозиметрической поверочной установке__

________________________________________________________________________________________, а также с использованием вспомогательных средств измерений (СИ).

Вспомогательные СИ и оборудование

Таблица А.1

Диапазон измерения мощности эквивалентной дозы (МЭД):

- от 0,1 мкЗв/ч до 0,1 Зв/ч для дозиметра ДКГ-РМ 1621, ДКГ-РМ 1621М;

-от 0,1 мкЗв/ч до 1,0 Зв/ч для дозиметра ДКГ-РМ1621 А, ДКГ-РМ 1621М.

Пределы допускаемой основной относительной погрешности измерения МЭД -

+К₂-Н)%,

где Н - значение МЭД, мЗв/ч.

Ki - коэффициент равный 0,0015 мЗв/ч;

К₂ - коэффициент равный 0,01 (мЗв/ч) .

Диапазон измерения эквивалентной дозы (ЭД) от 1,0 мкЗв до 9,99 Зв.

Пределы допускаемой основной относительной погрешности измерения ЭД 8=±15%.

• 1 Внешний осмотр______

• 2 Опробование и проверка работоспособности____

• 3 Определение метрологических характеристик

3.1 Определение основной относительной погрешности измерения МЭД.

Таблица А.2

3.2. Определение основной относительной погрешности измерения ЭД Таблица А.З

Выводы:______________________

Свидетельство (изв.)_____________________________ от "____'

Госповеритель _________ ____________________ от "____¹
