Методика поверки «ТЕПЛОСЧЕТЧИКИ КМ-5П» (МП 4218-030-42968951-2016)

УТВЕРЖДАЮ

ТЕПЛОСЧЕТЧИКИ КМ-5П

Методика поверки

МП 4218-030-42968951-2016

МОСКВА 2016

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ И УСЛОВНЫХ ОБОЗНАЧЕНИЙ

РПО КМ-5П — резидентное программное обеспечение КМ-5П

• 1.1 Настоящая методика предназначена для проведения поверки теплосчетчиков КМ-5П (далее КМ-5П), производства ООО «ТБН энергосервис» и определяет методы и средства экспериментального определения показателей точности измерительных каналов КМ-5П и проверке их соответствия допускаемым пределам.

• 1.2 Межповерочный интервал КМ-5П составляет четыре года. Межповерочные интервалы средств измерений утвержденных типов (таблица 1), входящих в состав КМ-5П, установлены в их утвержденных методиках поверки.

Таблица 1

• 1.3 КМ-5П представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596. Поверке у КМ-5П подвергаются измерительные каналы (далее каналы) измеряемых величин (параметров), которые по ГОСТ Р 8.596 делятся на простые и сложные. К простым каналам КМ-5П относятся каналы, с установленными на них средствами измерений утвержденных типов (таблица 1): расхода пара с ПРП, объема воды (конденсата) с ПО, температуры с ТП и давления с ПД. Для удобства эти каналы идентифицируются по измерительным трубопроводам ИТ и системам ТВС (В КМ-5П всего до трех систем ТВС, в каждой из которых до двух ИТ — ИТ 1 и ИТ 2). Например, выделяется канал температуры для ИТ 2 системы ТВС №3, или канал объема воды (конденсата) для ИТ 1 системы ТВС № 2 и т.д.

• 1.4 Все остальные каналы КМ-5П (т.е. кроме указанных в п. 1.3) относятся к сложным, где особо выделяются каналы разности температур в двух ИТ — ИТ 1 и ИТ 2 в каждой системе ТВС, Для каналов разности температур в качестве измерительного компонента применяются комплекты термопреобразователей КТП. Таким образом, всего в КМ-5П три канала разности температур (по одному в каждой системе ТВС).

• 1.5 Правильность функционирования сложных каналов КМ-5П определяется правильностью функционирования простых каналов КМ-5П и резидентного программного обеспечения КМ-5П (далее - РПО КМ-5П), которое проходит проверку на соответствие требованиям ГОСТ Р 8.596 и ГОСТ Р 8.654 в ГЦИ СИ на этапе утверждения типа средств измерений «Теплосчетчики КМ-5П».

• 1.6 Поверка КМ-5П состоит в:

• - экспериментальном определении погрешностей всех простых каналов КМ-5П и кроме них всех каналов разности температур, с проверкой полученных значений погрешностей на соответствие допускаемым пределам, установленным в описании типа средств измерений КМ-5П (дублированы в приложении Б);

• - проверке целостности пломб, обеспечивающих защиту РПО КМ-5П от преднамеренных и не преднамеренных изменений;

• - проверке контрольной суммы на соответствие задекларированному значению (в целях контроля над внесением изменений в РПО КМ-5П).

Примечания

• 1 Экспериментальное определение значений погрешностей при проверке осуществляется для тех каналов КМ-5П (их элементов), где измерительные сигналы являются аналоговыми, поскольку этот вид сигналов не устойчив к влиянию помех, способных внести искажения в результаты измерений

• 2 У каналов КМ-5П (их элементов), где сигналы являются цифровыми (т.е. заведомо помехоустойчивыми) проверяется только их способность передавать измерительную информацию без искажений

• 1.7 При поверке каналов объема для каждого измерительного трубопровода ИТ, где установлены преобразователи объема воды (конденсата) с импульсным выходным сигналом, необходимо учитывать следующее:

  • 1.7.1 применяемые в составе КМ-5П преобразователи объема ПО (таблица 1) поверяются только по объемному расходу, поскольку значение объема, соответствующего одному импульсу при формировании выходного сигнала, вычисляется интегрированием объемного расхода по времени, а применяемый в РПО КМ-5П алгоритм интегрирования проверен и защищен от преднамеренных и не преднамеренных вмешательств, кроме того, погрешность применяемого метода численного интегрирования пренебрежимо мала, по сравнению с погрешностью канала расхода;

  • 1.7.2 применяемые в составе КМ-5П преобразователи объема воды (конденсата) имеют утвержденные типы и поверяются по своим утвержденным методикам поверки.

  • 1.7.3 элементы каналов объема воды (конденсата), без преобразователей объема, поверяются путем подачи на импульсные входы вычислительного устройства КМ-МП пакетов импульсов, имитирующих работу преобразователей объема, причем подача импульсов обязательно производится, в том числе, и при наибольших частотах их следования в пакете, т.к. погрешность в этом случае будет заведомо наибольшей.

• 1.8 Каналы давления, температуры и разности температур в КМ-5П поверяются поэлементно и с учетом следующего:

• - датчики давления, а также температуры и их комплекты, являющиеся средствами измерений утвержденных типов, поверяются по своим утвержденным методикам;

• - элементы данных каналов без датчиков, поверяются путем подачи на входы вычислительного устройства КМ-МП электрических сигналов, имитирующих работу датчиков. Электрические сигналы подаются с эталонов, и поэтому имеют эталонные параметры.

• - поверка каналов разности температур для двух ИТ (без комплекта датчиков температуры) проводится одновременно с поверкой каналов температуры для этих ИТ.

• 1.9 Поверка каналов объемного расхода пара состоит из двух частей:

  • 1.9.1 Поверке преобразователей расхода пара ПРП в соответствии с их утвержденными методиками поверки;

  • 1.9.2 элементы данных каналов без ПРП, поверяются путем подачи на импульсные входы вычислительного устройства КМ-МП пакетов импульсов, имитирующих работу ПРП.

При проведении поверки выполняются операции, указанные в таблице 2. Таблица 2

• 3.1 Средства измерений, применяемые при поверке КМ-5П должны иметь действующие свидетельства о поверке и/или поверительные клейма.

• 3.2 Для средств измерений утвержденных типов (таблица 1), являющихся измерительными компонентами каналов КМ-5П средства поверки указаны в их утвержденных методиках поверки.

• 3.3 Для элементов измерительных каналов КМ-5П не содержащих измерительных компонентов и находящихся в составе вычислительного устройства КМ-МП, перечень средств поверки приведен в таблице 3.

Таблица 3

• 3.4 Допускается применение других средств поверки, имеющих требуемые показатели точности и действующие свидетельства о поверке.

При проведении поверки должны выполняться следующие требования безопасности.

• 4.1 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

• 4.2 Вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена.

• 4.3 Все разъемные соединения линий электропитания и линий связи должны быть исправны.

• 4.4 При проведении поверки следует руководствоваться требованиями документа «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ КМ - 016 - 2001; РД 153 - 34.0 - 03.150 - 00.

• 5.1 При проведении поверки должны быть соблюдены следующие условия

  • 5.1.1 Для окружающего воздуха:

• - температура от 18 до 25 °C;

• - давление от 84 до 106 кПа;

• - относительная влажность от 45 до 75 %.

• 5.1.2 Для сети электропитания:

• - напряжение от 187 до 242 В;

• - частота от 49 до 51 Гц.

• 5.2 Параметры внешних электрических и магнитных полей (кроме магнитного поля Земли), а также вибрация и тряска должны соответствовать допускаемым нормам, установленными в документе Теплосчетчики КМ-5П. Технические условия. ТУ 4218- 030- 42968951-2015.

• 5.3 Периферийные устройства, входящие в комплект КМ-5П (вспомогательные компоненты КМ-5П по ГОСТ Р 8.596) приводятся в рабочее состояние.

Примечание — Поверку вспомогательных компонентов допускается проводить с любым экземпляром КМ-5П, а не только с тем, с которым вспомогательные компоненты применяются

• 6.1 Внешний осмотр.

При проведении внешнего осмотра КМ-5П должно быть установлено:

• - отсутствие дефектов, препятствующих проведению поверки;

• - соответствие номеров и маркировки составных частей КМ-5П, значениям, указанным в технической документации;

• 6.2 Проверка сопротивления изоляции цепей питания КМ-5П проводится в следующей последовательности:

• - измеряется сопротивление изоляции цепей питания КМ-5П относительно корпуса путем измерений мегомметром сопротивления между корпусом и соединенными вместе клеммами цепи питания;

• - если сопротивление изоляции более 40 МОм, то считается, что КМ-5П выдержали проверку по данной позиции. В противном случае КМ-5П бракуются.

• 6.3 Подготовка к выполнению измерений.

  • 6.3.1 Проверяется соблюдение условий поверки (раздел 5 настоящей методики).

  • 6.3.2 При включенном электропитании время прогрева КМ-МП не менее 10 мин.

  • 6.3.3 Периферийные устройства, входящие в комплект КМ-5П прогреваются при включенном электропитании не менее 10 мин.

• 6.4 Опробование.

  • 6.4.1 На входы КМ-МП со средств поверки подаются электрические сигналы, имитирующие работу средств измерений утвержденных типов (таблица 1).

  • 6.4.2 Проверяется чтобы отображаемые на дисплее показания по объемному и массовому расходу изменяться пропорционально значению имитируемого расхода; отображаемые показания по объему и массе должны увеличиваться нарастающим итогом.

  • 6.4.3 При изменении значений сопротивления на выходе эталонных сопротивлений, показания значений температуры на дисплее должны изменяться пропорционально устанавливаемому сопротивлению.

  • 6.4.4 При изменении значений тока на выходе калибратора тока показания значений давления на дисплее должны изменяться соответственно значениям тока.

6.5 Проведение измерений при поверке.

• 6.5.1 Разрешается доступ в вычислительное устройство КМ-5П к разделу меню ПОВЕРКА путем установки переключателя ЕР, расположенного на платформе подключения, в положение ON.

• 6.5.2 Подробное описание режима ПОВЕРКА приведено в документе «Теплосчетчики КМ-5П. Руководство по эксплуатации» РЭ 4218- 030- 42968951-2015

• 6.5.3 Для выбора пункта меню ПОВЕРКА, нажимают три раза клавишу "Ф" на лицевой панели вычислительного устройства КМ-5П. При этом на дисплее отобразится надпись ПОВЕРКА.

• 6.5.4 Для каждого поверяемого элемента канала, КМ-5П (без средств измерений утвержденных типов, таблица 1) с помощью средств поверки (таблица 3) последовательно устанавливаются эталонные значения измеряемой величины для заданных точек поверки. В каждой точке поверки проводятся не менее трех единичных измерений (наблюдений).

• 6.5.5 Вход в меню ИЗМЕРЕНИЯ, осуществляется подачей команды «Ввод», для чего одновременно нажимаются клавиши "S" и При этом на дисплее КМ-5П отображается надпись НАЧАЛО ИЗМЕРЕНИЙ.

• 6.5.6 Начало выполнения измерений, осуществляется однократным нажатием клавиши "Ф". При этом на дисплее КМ-5П отображается надпись ИДУТ ИЗМЕРЕНИЯ .

• 6.5.7 Окончание единичного измерения осуществляется однократным нажатием клавиши "Ф". При этом на дисплее КМ-5П отображается надпись КОНЕЦ ИЗМЕРЕНИЙ.

Наименьшее время единичного измерения выбирается:

• - для каналов давления температуры и разности температур (без датчиков) - 20 с;

• - для импульсных входов каналов расхода пара и объема воды (конденсата) с применением преобразователей объема по времени приема пакета из 1000 импульсов.

Примечание —По требованию потребителей число импульсов в пачке может быть увеличено с 1000 до 10000 с сохранением частоты их следования.

• 6.5.8 За время единичного измерения Tss = (Тстоп - Тстарт) КМ-5П измеряет и запоминает значения объема и массы измеряемой среды, прошедшей через преобразователь расхода, а также средние за время Tss значения объемного и массового расхода, температуры, и давления измеряемой среды.

• 6.5.9 Чтение отображенных на дисплее КМ-МП значений измеренных величин осуществляется в последовательности, указанной на рисунке 1, перебирая эти значения путем нажатия клавиши при этом на дисплее КМ-5П будут последовательно отображаться измеренные величины (рисунок 1). На рисунке 1 идентификация измеренных значений осуществляется с помощью двух индексов. Индекс х перед обозначением измеряемой величины показывает номер системы ТВС, т.е. может быть х=1, 2, 3. После обозначения измеряемой величины, если требуется, указывается обозначение трубопровода в рассматриваемой системе ТВС, причем индекс 1 относится к подающему трубопроводу, а индекс 2 — к обратному.

Например. Обозначение 1Q относится к значению тепловой энергия, накопленной за время единичного измерения при поверке Tss в системе тепло-водоснабжения (ТВС) с номером № 1 (внутри данного экземпляра КМ-5П). Обозначение 1V1 - относится к объему поверочной среды, накопленному за время единичного измерения при поверке Tss в системе ТВС №1; обозначение 1V2 - относится к объему поверочной среды, накопленному по обратному трубопроводу за время Tss в системе ТВС №1. Обозначения 1М1 и 1М2 относятся к значениям массы поверочной среды, накопленным за время единичного измерения при поверке Tss по подающему и обратному трубопроводам системы ТВС №1.Обозначения ltl и lt2 -относятся к средним значениям температуры в измерительных сечениях подающего и обратного трубопроводов системы ТВС №1 за время единичного измерений при поверке Tss. Обозначения 1Р1 и 1Р2 - относятся к средним значениям температуры в измерительных сечениях подающего и обратного трубопроводов системы ТВС №1 за время единичного измерений при поверке Tss. Аналогичные обозначения будут по системе ТВС № 2 и системе ТВС №3.

Рисунок 1. Строка измеренных величин (параметров) в меню ПОВЕРКА.

Примечания

• 1 В качестве приоритетной единицы измерений давления в КМ-5П применяется техническая атмосфера, т.е. 1 кгс/см². В меню КМ-5П для краткости применяется обозначение «атм.»

• 2 При входе в меню ИЗМЕРЕНИЯ в КМ-5П автоматически производится переход в режим ОСТАНОВ, который останавливает выполнение вычислений

• 3 Для возобновления счета необходимо выбрать пункт меню — «Вкл. Счета» и подать команду «Ввод»

• 4 Поточную поверку преобразователей объема РМ-5-Т-И (рекомендуемого в КМ-5П для водяных систем теплоснабжения, водоснабжения и водоотведения) целесообразно проводить на проливных установках с автоматизацией операций измерений

• 5 Поставку программного обеспечения, а также связующих компонентов для подключения к проливной установке преобразователей объема РМ-5-Т-И, предприятие-изготовитель КМ-5П (также как и РМ-5-Т-И) осуществляет по отдельному договору

• 6.5.10 Абсолютные погрешности каналов объема с преобразователями объема с импульсным выходом (без учета погрешности преобразователей объема) определяются с учетом следующего:

• - на поверяемые импульсные входы, к которым подключаются преобразователи расхода пара ПРП и/или объема воды (конденсата): последовательно на каждый, или одновременно на все шесть, подаются пакеты из 1000 импульсов (или по требованию потребителей из 10000 импульсов);

• - поверка импульсных входов вычислительного устройства КМ-МП должна проводиться последовательно при значениях частоты следования импульсов в пакете f, которая должна составлять:

• 1) f = 10Гци£=5Гц — если заведомо известно, что вход предназначен для преобразователей объема воды (конденсата);

• 2) f=25 Гц и f= 10 Гц — если заведомо известно, что вход предназначен для преобразователей расхода пара ПРП;

• 3) f=25 Гц, f=l 0 Гц и f=5 Гц — для всех шести импульсных входов КМ-МП во время первичной поверки при выпуске КМ-5П из производства и после ремонта, а также при периодической поверке, если заведомо не известно — для каких преобразователей (ПРП или ПО) конкретный вход предназначен.

• 6.5.11 Экспериментальное определение погрешностей каналов температуры и разности температур в двух измерительных трубопроводах (ИТ) без учета вклада погрешностей термопреобразователей и их комплектов, проводится в точках, указанных: в таблице 4 (если КМ-5П применяются в России). При этом вместо обоих датчиков температуры одновременно подсоединяются эталонные сопротивления R, значения которых определяются по ГОСТ 6651— 2009 (средства поверки проградуированы, как правило, уже в температурах).

Таблица 4

• 6.5.12 При поставках КМ-5П на экспорт (в том числе в страны СНГ) по требованию страны импортера, экспериментальное определение погрешностей каналов температуры и разности температур без учета вклада погрешностей комплектов датчиков температуры, проводится в рамках поверки вычислительного устройства следующим образом:

а) поверка вычислительных устройств КМ-МП проводится при одном значении давления и расхода (объема) и трех значениях разности температур;

б) к вычислительному устройству подсоединяются средства поверки, имитирующие работу датчиков расхода и разности температур в двух трубопроводах:

1) калибраторы тока, имитируют работу датчиков давления в точке, соответствующей избыточному давлению 0,8 МПа или 12 мА; (для воды значение давления допускается задавать константой);

2) работа преобразователей расхода (объема) имитируется генератором пакетов импульсов, при этом подается один пакет из тысячи импульсов с частотой их следования 10 Гц.

• 4) эталонные сопротивления (магазины сопротивлений), имитирующие работу датчиков температуры определяются в точках по температуре, указанных в таблице 5, по действующим в стране-импортере нормативным документам;

• 5) значения тепловой энергии, полученные на дисплее вычислительного устройства, сличаются со значениями, полученными в контрольных расчетах по уравнению измерений, указанному в EN 1434-1;

• 6) значения погрешности полученных на дисплее вычислительного устройства значений тепловой энергии должны находиться в допускаемых пределах по EN 1434-1.

Таблица 5

• 6.5.13 Относительная погрешность каналов давления КМ-5П без преобразователей (датчиков) давления определяется с учетом следующих обстоятельств.

• - Если эталонные калибраторы могут воспроизводить непрерывно во всем диапазоне поверки эталонные токовые сигналы с высокой разрешающей способностью (меньшей, чем 0,3 от абсолютной погрешности поверяемого датчика давления), то поверка осуществляется в точках по давлению Р= Ртах, Р=0.5Ртах и Р= 0,1 МПа , где Ртах - верхний предел измерений датчика давления. Для этого собирается схема по приложению А, рисунок А.1. Значение воспроизводимого в точке поверки калибратором тока I, соответствующего давлению Р, определяется по формуле:

Р-Р

1=1 . ₊------min /y                                 (6Д)

min р     р \ max    nun/                                /

max ^гmin

Где Р^ — верхний, а Р^ = 0 —нижний пределы измерений датчика давления в МПа, или в кгс/см²;

/_тах ^и — соответствующие им значения токовых сигналов датчика давления (как правило, 1^ =20 мА, 7_тш = 4 мА).

Примечание — Градуировочные характеристики преобразователей расхода, для которых: Z_max =20 мА, 7_min = 0 мА, и Z_max =5 мА, 7_min = 0 мА, в настоящее время для коммерческого учета не допускаются, а давно установленные с такими характеристиками средства измерений давления, выводятся из употребления.

• - если в качестве эталонного средства поверки применяются калибраторы, воспроизводящие значения тока со значительной дискретностью (1 мА и более), то поверка производится при воспроизведении эталонных значений тока I равных 20,12 и 5 мА, а соответствующие им эталонные значения давлений Р определяются по формуле:

^Р=Р^ ⁺        (^р.« -^р-)                        (S-²)

¹ max ¹ min

• 6.5.14 Определение погрешности канала текущего времени КМ-5П проводится в следующей последовательности:

• - соединяются входы Старт/Стоп таймера поверяемого КМ-5П и эталонного секундомера (ЭС) и их показания таймера обнуляются;

• - подается команда «Старт» на входы таймера КМ-5П и ЭС, после чего они синхронно начнут отсчет времени;

• - не менее чем через 1800 с подается команда: «Стоп», затем показания таймеров КМ-5П и ЭС считываются и сличаются.

• 6.5.15 У периферийных устройств, входящих в комплект КМ-5П (вспомогательных компонентов по ГОСТ Р 8.596), применяемых в сфере государственного регулирования обеспечения единства измерений, проверяется способность передавать измерительную информацию без искажений. Для этого, используя специальную программу, входящую в состав программного обеспечения КМ-5П — (ПО КМ-5П). С помощью этой программы сличаются известные массивы данных: поданные на входы периферийных устройств и полученные затем на выходе из них.

• 6.5.16 Проверку (первичную и периодическую) периферийных устройств КМ-5П по пункту 6.5.15 допускается проводить в комплекте с любым экземпляром КМ-МП.

• 6.5.17 Если периферийные устройства применяются в сфере государственного регулирования обеспечения единства измерений, то по требованию пользователей в их паспортах ставится клеймо поверителя.

• 6.5.18 Выход из пункта меню ПОВЕРКА, осуществляется нажатием на КМ-МП клавиши "Ф".

6.6 Определение значений погрешностей измерительных каналов КМ-5П без учета вклада погрешностей средств измерений утвержденных типов (таблица 1).

• 6.6.1 Измеренные значение погрешности единичного измерения измерительных каналов КМ-5П определяются по формулам:

- для абсолютной погрешности А:

(6.3)

где X - значение величины, измеренное с помощью КМ-5П, а Х_эт — значение измеряемой величины по эталонному средству измерений;

- для относительной погрешности 8:

• 6.6.2 Распределение погрешностей каналов расхода (объема) без средств измерений утвержденных типов (таблица 1) полагается прямоугольными и за погрешности каналов расхода (объема) принимаются наибольшие по абсолютной величине значения, полученные по п. 6.6.1. во всем диапазоне (поддиапазоне) измерений.

• 6.6.3 За погрешности каналов температуры и разности температур (без учета погрешностей датчиков) принимаются наибольшие по абсолютной величине значения абсолютных погрешностей этих каналов, полученных по (6.3).

• 6.6.4 За погрешность канала давления (без учета погрешностей датчиков) принимается наибольшее по абсолютной величине значение относительной погрешности, полученное по (6.4).

• 6.6.5 За абсолютные погрешности элементов каналов расхода пара и объема воды (конденсата) без учета погрешности преобразователей расхода (объема) принимаются значения A_w, определяемые как:

- при подаче пакета из 1000 импульсов

А„ =#-1000;

- при подаче пакета из 10000 импульсов

Д„ =N-10000;

где: N - измеренное количество импульсов по рассматриваемому импульсному входу, на который с эталонного средства измерений подан пакет импульсов».

• 6.6.6 Погрешность канала текущего времени КМ-5П определяется по формуле:

л ₌ ^Гэс _х1Оо%,

1                rrt                               ~

1 ЪГ'

где Т_Ш5П - показания по каналу времени поверяемого КМ-5П,

T_x - показания эталонного секундомера, синхронизированного с каналом времени поверяемого КМ-5П, при этом абсолютная погрешность синхронизации не должна превышать 0,015 % от T_x (1/3 от допускаемой абсолютной погрешности времени поверки).

Значение Т_эс должно быть не менее 1800 с.

• 6.6.7 По методике, приведенной в приложении В, определяется контрольная сумма программного обеспечения КМ-5П и проверяется ее соответствие установленному значению.

• 6.6.8 КМ-5П считаются прошедшими поверку по настоящей методике, если:

• - все значения погрешностей измерительных каналов, полученных по пунктам

• 6.6.3 — 6.6.6, находятся в допускаемых пределах, указанных в описании типа средств измерений «Теплосчетчики КМ-5П» (продублировано в приложении Б);

• - значение контрольной суммы программного обеспечения, определенное по методике, указанной в приложении В, установленному значению.

• 6.6.9 Если в какой либо точке (интервале) поверки погрешность одного из единичных измерений (наблюдений) выходит за допускаемые пределы, то дополнительно проводятся не менее двух наблюдения (общее число наблюдений в точке (интервале) должно быть не менее четырех). Если выделяющийся результат является грубым промахом (проверяется по приложению В), то он отбрасывается и КМ-5П считаются прошедшими поверку в данной точке (интервале). В противном случае КМ-5П бракуются.

• 6.6.10 Если значение контрольной суммы программного обеспечения КМ-5П, определенное по приложению В, не соответствует установленному значению, то данный экземпляр КМ-5П бракуется.

• 7.1 При проведении поверки результаты измерений заносятся в протоколы по установленным на предприятии образцам.

• 7.2 КМ-5П считается прошедшим поверку, если прошли поверку по настоящей методике, все каналы КМ-5П, а также прошли поверку по своим методикам средства измерений утвержденных типов (таблица 1), входящих в состав КМ-5П.

• 7.3 Если КМ-5П прошли поверку с положительным результатом, в паспортах КМ-5П делается соответствующая запись, заверенная подписью поверителя и поверительным клеймом, либо оформляется свидетельство о поверке в установленном порядке.

• 7.4 В случае отрицательных результатов поверки каналов КМ-5П по настоящей методике они направляются в ремонт, после которого предъявляются на первичную поверку.

• 7.5 В случае отрицательных результатов поверки средств измерений утвержденных типов, входящих в состав КМ-5П: не ремонтопригодные средства измерений заменяются другими, поверенными; ремонтопригодные средства измерений отправляются в ремонт, после которого предъявляются на первичную поверку, либо заменяются другими, поверенными.



  М.Н. Бурдунин

Технический директор ООО «ТБН энергосервис»

ПРИЛОЖЕНИЕ А (Обязательное)

Схемы подключения средств поверки измерительных каналов (элементов каналов) КМ-5П приведены на рисунках А1,А2

Источники тока

0...20 мА

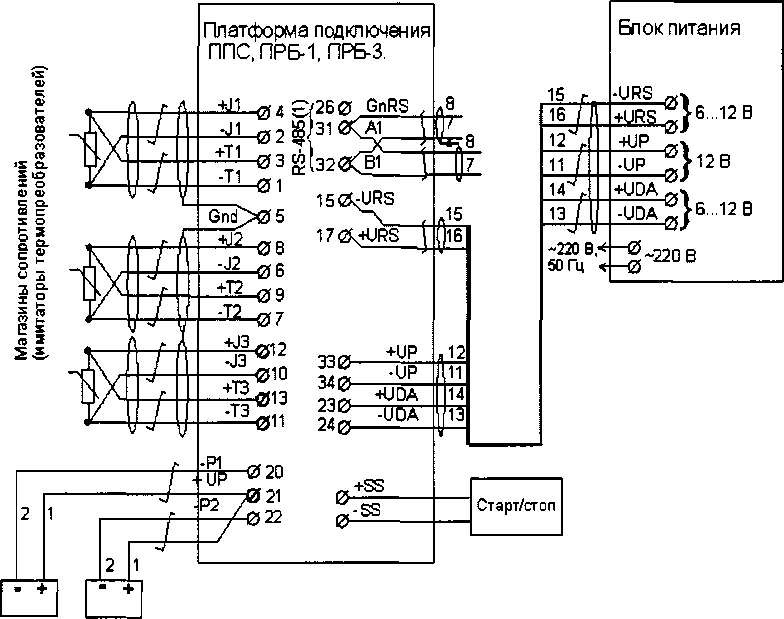

Рисунок А1— Схема подключения средств поверки каналов температуры и давления (без датчиков температуры и давления)

Рисунок А2 — Схема подключения генератора пакетов импульсов при поверке импульсных входов каналов объема (без преобразователей объема)

ПРИЛОЖЕНИЕ Б (обязательное)

ПРЕДЕЛЫ ДОПУСКАЕМЫХ ПОГРЕШНОСТЕЙ ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ КМ-5П, ЗНАЧЕНИЯ КОТОРЫХ ПОДЛЕЖАТ ЭКСПЕРИМЕНТАЛЬНОЙ ПРОВЕРКЕ

Б.1 В данном приложении приведены пределы допускаемых погрешностей измерительных каналов (или их элементов), которые подвергаются экспериментальному определению, поскольку на участке измерительной цепи сигнал не помехоустойчивый и возможны искажения. На участках измерительной цепи каналов с помехоустойчивым сигналом проверяется только возможность передачи измерительной информации без искажения.

Б.2 Пределы допускаемой относительной погрешности каналов давления: без учета погрешности датчиков давления: для пара — ± 0,1 %, для воды и конденсата ± 1 %.

Б.З Пределы допускаемой абсолютной погрешности каналов температуры без учета погрешности термопреобразователей (датчиков температуры) составляют ± (0,25 + 0,0005-t), где t - значение измеряемой температуры.

Б.4 Пределы допускаемой относительной 8^ или абсолютной погрешностей кана

лов разности температур At, без учета погрешностей комплектов термопреобразователей по заказу определяются по формулам:

= ± 0,5 +

%,

для значений Д/^ и At не менее 3 °C;

или

- Д_ет = ± (0,04 + 0,002 At),

где At - значение измеряемой разности температур, °C, At_mj_n выбирается из ряда 1, 2, 3 °C, в зависимости от характеристик применяемых в составе КМ-5П комплектов термопреобразователей. (штатное значение At_mj_n = 3 °C).

Б. 5 Пределы допускаемой абсолютной погрешности элементов каналов расхода (объема) пара без преобразователей расхода (объема) пара и объема воды (конденсата) без преобразователей объема воды (абсолютные погрешности импульсных входов КМ-МП) составляют ± 1 импульс на 1000 импульсов.

Б.6 Пределы допускаемой относительной погрешности канала текущего времени КМ-5П составляют ± 0,05 %.

Б.7 При поставках КМ-5П на экспорт и (или) по требованию заказчиков и надзорных организаций экспериментально могут определяться также погрешности сложных по ГОСТ Р 8.596 каналов, на все входы которых подаются помехоустойчивые сигналы. При этом:

• - пределы допускаемой относительной погрешности каналов тепловой энергии пара ± 4 % в диапазоне расходов от 30 до 100 % и ± 5 % в диапазоне расходов от 10 до 30 % от верхнего предела измерений;

• - пределы допускаемой относительной погрешности каналов тепловой энергии в ВСТ и системах ГВС (ХВС) определяются в соответствии с МИ 2553;

• - пределы допускаемой относительной погрешности каналов массы пара — ± 3 % в диапазоне расходов от 10 до 100 % от верхнего предела измерений;

• - пределы допускаемой относительной погрешности каналов массы конденсата ± 3 % в диапазонах от 10 до 100 %, или от 4 до 100 % в зависимости от применяемых средств измерений объема конденсата (таблица 1);

• - пределы допускаемой относительной погрешности каналов объема (массы) воды (сетевой, горячей и холодной) в процентах с применением средств измерений утвержденного типа (таблица 1),определяются по формуле:

^г(л/)^{— ±} (К(м) |⁺ 0,2),

где |£°_(Л/)| — абсолютное значение пределов допускаемой погрешности в процентах, указанных в описании типа соответствующего средства измерений объема воды (допускаемые пределы у этих средств измерений одинаковы по абсолютной величине и противоположны по знаку);

Примечание — Применение средств измерений температуры и давления (таблица 1), обеспечивает равенство погрешностей у каналов объема и массы воды (с применением одних и тех же средств измерений объема воды)

• - пределы допускаемой относительной погрешности каналов тепловой энергии конденсата ± 4 %;

-пределы допускаемой относительной погрешности канала разности масс теплоносителя в двух ИТ (массы отобранного из сети теплоносителя) вычисляются по формуле:

^ш м,-м₂ ’

где |<5]|, |^₂1 — абсолютные значения погрешностей каналов массы рассматриваемой пары ИТ; Mi и М2 — значения масс теплоносителя, прошедших по рассматриваемой паре ИТ за отчетный период.

ПРИЛОЖЕНИЕ В (обязательное) ОПРЕДЕЛЕНИЕ КОНТРОЛЬНОЙ СУММЫ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ КМ-5П ДЛЯ ПРОВЕРКИ СООТВЕТСТВИЯ УСТАНОВЛЕННОМУ ЗНАЧЕНИЮ

Порядок определения контрольной суммы программного обеспечения КМ-5П следующий.

В.1 Подключить КМ-5П к компьютеру, схема подключения изображена на рисунке В.2.

В.2 Запустить технологическую программу KMSpectraLab.exe¹ (далее KMSpectraLab)

Примечание — Программа KMSpectraLab поставляется лицам (юридическим, физическим), аккредитованным на право поверки, по запросу.

В.2.1 Если программа KMSpectraLab запускается впервые или параметры подключения КМ-5П были изменены, требуется провести настройку подключения.

В.2.2 Для настройки подключения необходимо в основном меню программы выбрать пункты НАСТРОЙКИ—>СОЕДИНЕНИЕ, в открывшемся окне указать используемый СОМ порт, скорость выставить согласно настройкам КМ-5П (по умолчанию 9600).

В.З С помощью программы KMSpectraLab идентифицировать КМ-5П. (знак ^).

В.4 Программа выведет на экран компьютера основную информацию о КМ-5П. На рисунке В.1 показан пример вывода требуемой информации о поверяемом экземпляре КМ-5П.

В.5 Следует убедиться в том, что контрольная сумма, считанная из программного обеспечения КМ-5П, соответствует декларируемой.

* с'

инф. о КМ-5П Мониторинг

10 ■ Читать заголовки БД □ - Поиск прибора по запуску программы

Серийный В:

Версия:

Полная версия: .... 04.01.06

Контрольная сумма:. 75А711

Размер кода:

Идентификатор: .... KM5I

Процессор: ........ ADuC834

Уровень стека: .... 21

Рисунок В.1 — Пример вывода информации о КМ-5П с помощью программы KMSpectraLab

Рисунок В.2 — Схема подключения КМ-5П к ПК.

(справочное)

Для повышения качества поверки КМ-5П, укомплектованных средствами измерений утвержденных типов, возникает проблема исключения грубых промахов. Для этого могут применяться статистические критерии, базирующиеся на оценке законов распределения результатов измерений информативных параметров и их погрешностей.

Наибольшие проблемы на практике возникают для каналов объемного расхода используемый при поверке преобразователей объема РМ-5-Т-И, рекомендуемых к применению в составе КМ-5П для водяных систем теплоснабжения. На погрешность измерений расхода при поверке влияет множество трудно контролируемых факторов, в том числе появляющихся случайно и нечасто. Так наиболее сильно искажают результаты измерений случайные скачки напряжения тока в сети, которые полностью устранить практически невозможно. Анализ показал, что наилучшие результаты по выявлению грубых промахов получаются с помощью вариационного критерия Диксона, приведенного, например, в монографии: Цейтлин В.Г. Расходоизмерительная техника. -М.: Изд-во стандартов, 1977.- 240 с.

При выявлении грубых промахов канала расхода следует учитывать также, что воспроизводимые эталонной расходомерной установкой значения расхода в точке могут изменяться (обычно допускаемое изменение этих значений в точке принимается ± 5 %, это международная практика). Поэтому анализу должны подвергаться относительные погрешности единичных измерений (наблюдений) каналов расхода испытуемых экземпляров РМ-5-Т-И.

Для проверки выделяющихся результатов измерений канала расхода по критерию Диксона на первом этапе абсолютные значения погрешностей результатов измерений должны быть расположены по возрастанию абсолютных значений, т.е. |<5]|, |#₂|...       Ю- Далее

должно быть определено значение критерия Диксона по формуле:

Полученное значение критерия Диксона при заданном уровне значимости q, или дове-рительной вероятности Рд = 1 - q. должно превосходить критическое значение Z_q , которое должно определяться из Таблицы Г. 1 в зависимости от количества измерений п для уровня значимости q=0,05, соответствующего доверительной вероятности Рд=0,95 и применяемого в большинстве случаев для технических расчетов.

Таблица Г. 1

Если полученное значение критерия Диксона не превосходит критического значения, то результат с погрешностью 8_п должен быть отброшен, как грубый промах.

¹

Файл Настройки Помощь
