Руководство по эксплуатации «Ваттметр поглощаемой мощности МЗ-99» (РЭ ПРШН.411151.008 )

Утверждаю

• 7.1 Настоящая методика поверки распространяется на ваттметры поглощаемой мощности МЗ-99 и устанавливает порядок и объем первичной и периодической поверок.

• 7.2 Порядок организации и проведения поверки должен соответствовать « Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга РФ от 2 июля 2015г №1815

• 7.3 Интервал между поверками 24 месяца .

• 7.2.1 При проведении поверки должны быть выполнены операции, перечисленные в таблице 7.1

Таблица 7.1

Примечание - При проведении поверки могут использоваться другие СИ, обеспечивающие определение

( контроль) метрологических характеристик поверяемого ваттметра с требуемой точностью .

• - Средства измерения, применяемые при поверке, должны быть исправны и поверены

• - Допускается замена генератора сигналов СВЧ R&S SMF100A на генератор сигналов, обеспе

чивающий в диапазоне частот от 0,02 до 18 ГГц уровень мощности выходного сигнала не менее 100 мВт

• 7.3.2 На рабочем месте поверителя должен быть комплект документации, включающий: - настоящее Руководство по эксплуатации; ТО или РЭ на средства поверки

• 7.4.1 К проведению поверки установки допускается инженерно-технический персонал со среднетехническим или высшим инженерным образованием,, ознакомленный с Руководством по эксплуатации (далее - РЭ), документацией по поверке и аттестованный в качестве поверителя в установленном законом порядке.

• 7.5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в разделе 3 настоящего руководства по эксплуатации.

• 7.5.2 К проведению поверки допускаются лица прошедшие инструктаж по безопасности труда при работе с электроизмерительными и радиоизмерительными приборами.

• 7.5.3 Рабочее место поверителя должно быть оборудовано в соответствии с требованиями по безопасности труда, производственной санитарии и охраны окружающей среды.

• 7.6.1 Поверка должна производится в нормальных условиях, установленных в

ГОСТ 8.395:

• - температура окружающей среды, °C..................20±5

• - относительная влажность воздуха, %................50-80

• - атмосферное давление, кПа (мм рт. ст.)............ 84-106 (630-795)

Напряжение сети питания - (220± 4,4) В.

Предельные отклонения частоты 50 Гц и содержание гармоник - по ГОСТ 32144.

Допускается проводить поверку в реальных условиях, существующих в помещении поверочной лаборатории, если они не выходят за пределы рабочих условий для прибора и применяемых средств поверки.

В помещении, где располагается прибор, не должно быть сотрясений пола от работы станков, прессов и другого оборудования, источников электромагнитных полей.

Перед проведением поверки необходимо выполнить следующие подготовительные работы :

• - проверить наличие технической документации и укомплектованность прибора в соответствии с требованиями технической документации;

• - разместить прибор на рабочем месте, обеспечив при этом удобство работы и исключив попадания на прибор прямых солнечных лучей.

• 7.7.1 Поверка проводится в соответствии с перечнем операций, указанных в таблице 7.1

При проведении внешнего осмотра проверяется соответствие прибора следующим требованиям :

• - отсутствие механических повреждений, влияющих на работоспособность прибора;

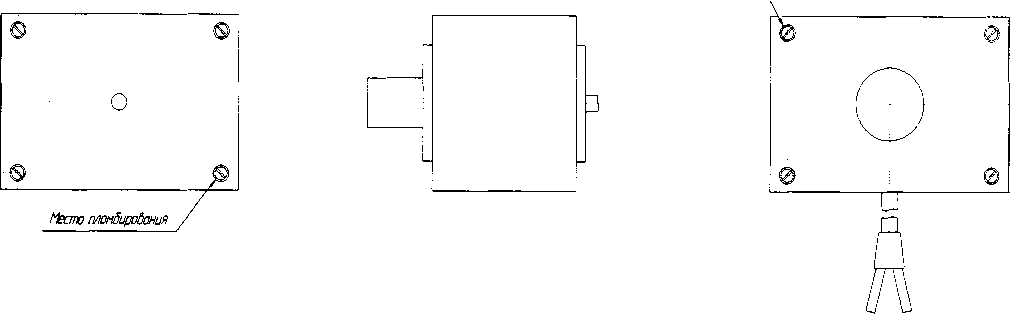

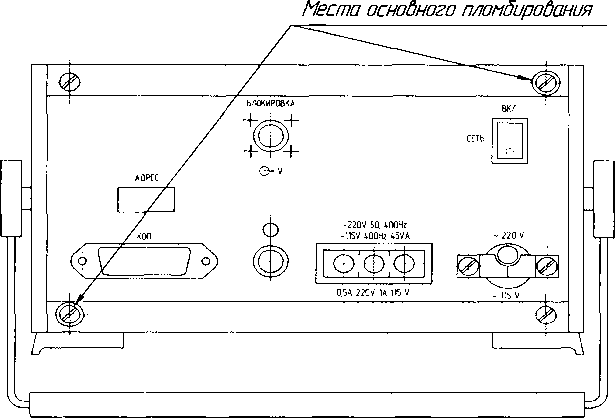

• - сохранность пломб;

• - наличие и четкость фиксации элементов управления;

• - чистота и прочность крепления присоединительных разъемов;

• - отсутствие дефектов лакокрасочных покрытий и четкость маркировки.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

При опробовании проверяют электрическое сопротивление изоляции, режим самодиаг-ностирования и возможность измерения мощности.

• 7.7.3.1 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводят с помощью мегаомметра М 4100/3 с выходным напряжением 500 В, подключенного к заземляющему контакту и соединенным между собой контактами сетевой вилки шнура питания SCZ-1R . Тумблер включения напряжения сети питания должен находиться во включенном состоянии.

Результат опробования считается удовлетворительным, если измеренное электрическое сопротивление изоляции не менее 20 МОм.

• 7.7.3.2 Проверка режима самодиагностирования

  Изм	Лист	№ документа	Подпись	Дата

Проверку возможности самодиагностирования проводят во время прогрева. После включения БИ в течение времени не более 15 с. поочередно нажимают кнопки клавиатуры БИ, считывая при этом выводимую на табло БИ информацию. Информация должна соответствовать таблице .9.

Таблица 7.2

По истечении на менее 60 с после включения нажать на БИ сначала кнопку "► 0 ◄ ", затем кнопку ". При этом на табло БИ должно последовательно индицироваться ПР.РАБ., затем сегменты А, В, С, Д, Е, F не крайнего левого индикатора, затем поочередно индицируются точечные светодиоды p,W, mW, W,            ПРМ, 30, ДУ, затем на табло выводится инфор

мация о проверяемом узле или режиме проверки ПР.АЦП, ПР.ЦАП, ПР.иоп, 0-1 ПР, 0-2 ПР,0-3 ПР, 0-4 ПР, ПРОВ.У, РА6.Р, ХХ-ХХ (ХХ-ХХ время, оставшееся до конца прогрева проверяемого ваттметра).

Результаты проверки считают удовлетворительными, если информация, выводимая на табло БИ, соответствует таблице .9 и последовательность индикации при нажатии кнопок "►O-^''и "      " соответствует вышеописанной.

• 7.7.3.3 Проверка работоспобности ваттметра.

Проверку работоспобности ваттметра с преобразователями проводят, измерения мощность на любой частоте рабочего диапазона с помощью генератора сигналов высокочастотного для каждого преобразователя . Приборы подключают по схеме, приведенной на рисунке 7.1

1- генератор сигналов, 2- аттенюатор 3 дБ из комплекта Р2-140,  3- поверяемый ватт

метр

Рисунок 7.1 Схема проверки работоспобности ваттметра.

Результат опробования считается удовлетворительным, если прибор измеряет мощность на любом диапазоне измерения с любым из преобразователей .

7.7.3.5 Проверку присоединительных размеров преобразователей приемных коаксиальных на соответствие требованиям ГОСТ 13317 проводят с помощью комплектов для измерения соединителей коаксиальных КИСК 7, КИСК-16

Ваттметры, у которых входной соединитель преобразователей приемных коаксиальных не соответствует требованиям ГОСТ 13317 бракуют и поверку прекращают.

Определение метрологических характеристик ваттметра

Определение КСВН ваттметра проводят для каждого преобразователя приемного коаксиального с помощью измерителя КСВН и ослаблений Р2-140 и измерителя модулей коэффициентов передачи и отражения Р2-136

Соединяют приборы по схеме, приведенной на рисунке 7.2 .

• 1. Измеритель КСВН и ослаблений Р2-140 (Р2-136)

• 2. Датчик КСВН из состава Р4-140 (Р2-136)

• 3. Преобразователь приемный коаксиальный ваттметра

Рисунок- 7.2. - Схема соединения приборов для определения КСВН входа ваттметра с ППК ПРОФКиП МЗ-90, ПРОФКиП M3-93, ПРОФКиП M3-93/1, ПРОФКиП МЗ-95,

ПРОФКиП МЗ-96,

Проводят калибровку измерителя Р2-140 (Р2-136) в режиме измерения КСВН с трактом 7/3,04 в соответствии с его техническим описанием.

Определяют максимальное значение КСВН в диапазоне частот от 0,02 до 12,0 ГГц , затем в диапазоне частот от 12,0 до 17,85 ГГц. Отдельно фиксируют показания Р2-140 (Р2-

136)

15,5; 16,0; 16,5; 17,0; 17,85 ГГц.. Эти результаты будут нужны при определении погрешности рассогласования ( п 7.7.5.1.3).

Результат поверки считается положительным, если при работе с преобразователем ПРОФКиП МЗ-90 в диапазоне частот от 0,02 до 12, 0 ГГц КСВН не превышает 1.3, а в диапазоне частот от 12,0 до 17, 85 ГГц КСВН не превышает 1,4.

Приборы подключают по схеме, приведенной на рисунке 7.2

Проводят калибровку измерителя Р2-140 (Р2-13 6) в режиме измерения КСВН в соответствии с его техническим описанием.

Определяют максимальное значение КСВН в диапазоне частот от 0 до 3 ГГц. Затем в диапазоне свыше 3 до 12 ГГц ив диапазоне от 12 до 17,85.

Отдельно фиксируют показания Р2-140 (Р2-136) на частотах 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0; 12,5: 13,0; 13,5; 14,0;14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц

Эти результаты будут нужны при определении погрешности рассогласования ( п 7.7.5.2.3).

Результат поверки считается положительным, если при работе с преобразователем

ПРОФКиП М3-93:

в диапазоне от 0 до 3 ГГц, включительно-КСВН не превышает 1,15;

в диапазоне свыше 3 ГГц до 12,00 ГГц, включительно КСВН не превышает 1,3

в диапазоне свыше 12,00 до 17,85 ГГц КСВН не превышает 1,4

Приборы подключают по схеме, приведенной на рисунке 7.2.

Проводят калибровку измерителя Р2-140 (Р2-13 6) в режиме измерения КСВН в со

ответствии с его техническим описанием.

Определяют максимальное значение КСВН в диапазоне частот от 0 до 3 ГГц. Затем в диапазоне свыше 3 до 12 ГГц ив диапазоне от 12 до 17,85.

Отдельно фиксируют показания Р2-140 (Р2-136) на частотах 0,02; 0,05; 0,250; 0,5;

1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0; 12,5: 13,0; 13,5; 14,0;14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц Эти результаты будут нужны при определении погрешности рассогласования ( п 7.7.5.3.3).

Результат поверки считается положительным, если: при работе с преобразователем ПРОФКиП МЗ-95:

в диапазоне от 0 до 3 ГГц, включительно - КСВН не превышает 1,15;

в диапазоне свыше 3 ГГц до 12,00 ГГц, включительно КСВН не превышает 1,3

в диапазоне свыше 12,00 до 17,85 ГГц КСВН не превышает 1,4

Соединяют приборы по схеме, приведенной на рисунке 7.2. Проводят калибровку измерителя Р2-140 в режиме измерения КСВН с трактом 7/3,04 в соответствии с его техниче

Определяют максимальное значение КСВН в диапазоне частот от 0 до 2,0 ГГц , затем в диапазоне частот от 2,0 до 8 ГГц. и в диапазоне частот от 8 до 12,05 ГГц

Отдельно фиксируют показания Р2-140 (Р2-136) на частотах 0,02; 0,05; 0,250; 0,5;

10,0; 10,5; 11,0; 11,5; 12,0 ГГц Эти результаты будут нужны при определении погрешности

рассогласования ( п 7.7.5.4.3).

Результат поверки считается положительным, если в диапазоне частот от 0 до 2,00 ГГц, включительно КСВН не превышает 1.2, в диапазоне частот свыше 2,00 до 8 ГГц, включительно КСВН не превышает 1,3, а в диапазоне частот свыше 8 до 12,05 ГГц КСВН не превышает 1,4

Определение КСВН ваттметра при работе с ППК ПРОФКиП M3-93/1

проводят с помощью измерителя Р2-136.

Проводят калибровку измерителя Р2-136 в режиме измерения КСВН в соответствии

с его техническим описанием.

Определяют максимальное значение КСВН в диапазоне частот от 0 до 3 ГГц.  От

дельно фиксируют показания Р2-136 на частотах 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0 ГГц.Эти результаты будут нужны при определении погрешности рассогласования ( п 7.7.5.5.3).

Результат поверки считается положительным, если при работе с преобразователем ПРОФКиП M3-93/1 в диапазоне частот от 0 до 3 ГГц - КСВН не превышает 1,15;

• 7.7.5 Определение основной относительной погрешности измерения мощности Определение производят путем измерения и вычисления составляющих основной относительной погрешности измерения мощности и их суммирования.

Для определения основной относительной погрешности измерения мощности при работе с преобразователем ПРОФКиП МЗ-90 проводятся следующие операции :

• -  вычисляется случайная погрешность поверки 5 _сл, которая не должна превышать 0.8 % в диапазоне частот 0.02 - 12 ГГц, включительно и 1.2 % в диапазоне частот свыше 12 -17.85 ГГц. ( или 0,2% от класса точности поверяемого прибора);

• -  вычисляется составляющая погрешности 5f, зависящая от частоты на одном и том же опорном уровне;

  Изм	Лист	№ документа	Подпись	Дата

• -  вычисляется составляющая основной относительной погрешности измерения 5р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности входных сигналов на опорной частоте

• -  вычисляется основная относительная погрешность измерения мощности 5_Изм. по сумме составляющих 5р и 5f;

• -  вычисляется погрешность измерения, возникающая за счет рассогласования входа ваттметра Др;

- вычисляется относительная погрешность поверки 5_П, которая не должна превышать: -

< 3.2 % в диапазоне частот 0.02 - 12 ГГц, включительно; - < 4.8 %. в диапазоне частот свыше

12 - 17.85 ГГц (или 0,8% от класса точности поверяемого ваттметра)

• 7.7.5.1.1 Случайную погрешность поверки 5 _сл определяют непосредственным сличением с рабочим эталоном на опорном уровне 5 мВт на частотах 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0;12,5; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц Приборы соединяют по схеме, приведенной на рисунке 7.4.

  Инв. № подл.        Подпись и дата         Взаминв№      Инв. №дубл. I Подпись и дата



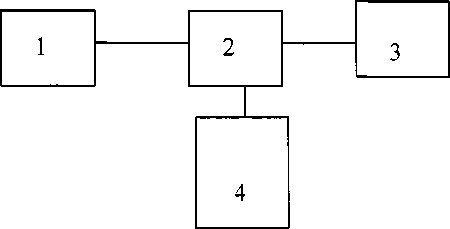

• 1. Генератор сигналов СВЧ R&S SMF100А

• 2. Установка для поверки ваттметров СВЧ УПВ-1

• 3. Поверяемый ваттметр

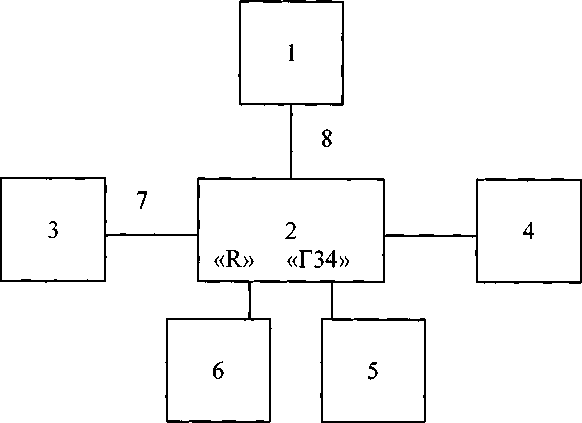

Рисунок 7.3 - Схема подключения приборов при определении случайной погрешности поверки и составляющей основной относительной погрешности измерения мощности в диапазоне частот 5f с ППК ПРОФКиП МЗ-90.

Примечание: Допускается замена генератора сигналов СВЧR&S SMF100A на генератор сигналов, обеспечивающий в диапазоне частот от 0,02 до 18 ГГц уровень мощности выходного сигнала не менее 100 мВт

При отключенном выходе генератора R&S SMF100A устанавливают на поверяемом ваттметре третий диапазон измерения, калибруют ваттметр по встроенному калибратору, и, дождавшись окончания калибровки, обнуляют показания поверяемого ваттметра.

В режиме непрерывной генерации на генераторе сигналов R&S SMF100A, устанавли

вают частоту выходного сигнала 0, 02 ГГц, уровень 1 мВ. Включают СВЧ выход R&S SMF100A и увеличивая уровень сигнала на выходе генератора, устанавливают показания установки СВЧ УПВ-1 равными (5 ± 0,5) мВт.

Одновременно снимите показания поверяемого ваттметра и установки для поверки ваттметров СВЧ УПВ-1, зафиксируйте показания Ро (УПВ-1) и Рп (поверяемый ваттметр). Определите отношение Рп / Ро. Повторяют определение отношения Рп / Ро не менее 4 раз. Рас

считывают среднее арифметическое значение по формуле:

где п- количество измерений , но не менее 4

где: Pni= РинддхКк;

где- Риндл - показания поверяемого ваттметра,

Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

Рассчитывают случайную погрешность поверки , по формуле, в %:

где (Рп/Ро) _макс и (Рп/Ро)_мин максимальное и минимальное отношение Рп/Ро из п наблюдений

/л - коэффициент, зависящий о числа наблюдений

Рп = 0,73 - для п= 4;

р_п = 0,58 - для п = 5;

р_п = 0,48 - для п = 6;

р_п = 0,37 - для п = 8;

р_п = 0, 31 - для п= 10

Случайная погрешность поверки З_сл не должна превышать 0.8 % на частотах 0,02 - 12.0 ГГц,

включительно и 1.2 % на частотах свыше 12,0 -17.85 ГГц;

• 7.7.5.1.2. Определение составляющей основной относительной погрешности измерения мощности Зр= за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности входного сигнала на опорной частоте.

  Изм	Лист	№ документа	Подпись	Дата

Инв. № подл. I Подпись и дата         Взам инв №      Инв. № дубл.        Подпись и дата

Uo - показания вольтметра В7-81 на уровне мощности 5 мВт (в вольтах В);

Ро - показания БИ на уровне мощности 5 мВт (в милливаттах);

U_x - показания вольтметра В7-81 на уровне мощности 3; 30; 100 мкВт, 1; 5; 10 мВт (в вольтах).

Рассчитайте для каждого значения уровня мощности погрешность 5р.

All - составляющая основной относительной погрешности при измерении уровня 3 мкВт;

521 - составляющая основной относительной погрешности при измерении уровня 30 мкВт;

531 - составляющая основной относительной погрешности при измерении уровня 100 мкВт;

541 - составляющая основной относительной погрешности при измерении уровня 1 мВт;

551 - составляющая основной относительной погрешности при измерении уровня 5 мВт;

561 - составляющая основной относительной погрешности при измерении уровня 10 мВт.

• 7.7.5.1.3. Погрешность рассогласования Ар рассчитывают по формуле

А_Р=2 |Г_Э| \Г_п\ 100       (7.4)

где: |Г_Э| - модуль эффективного коэффициента отражения выхода эталона

|П_Л | - модуль коэффициента отражения входа поверяемого ваттметра

Значения КСВН на частотах равных 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0;

12,0;12,5; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц берутся по результатам измерений по п 7.7.4 для ППК ПРОФКиП МЗ-90.

• 7.7.5.1.4 Определение составляющей основной относительной погрешности ваттметра 5f, % , зависящую от частоты, на одном и том же опорном уровне.

За опорный уровень принимается уровень мощности равный 5 мВт. Составляющая погрешности 5f определяется на частотах fi, равных частоте 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5;

• I, 75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0;

• II, 5; 12,0;12,5; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц

Соединяют приборы по схеме, приведенной на рисунке 7.

Выполняют следующие операции:

- на поверяемом ваттметре устанавливают Кк= 1,0

- присоединяют поверяемый ваттметр к выходу СВЧ УПВ-1;

• - устанавливают соответствующее значение частоты на R&S SMF100А .;

• - устанавливают режим непрерывной генерации;

• - устанавливают на установки СВЧ УПВ-1, регулируя мощность выход выходного сигнала генератора R&S SMF100A, уровень мощности сигнала равным 5 мВт;

• - одновременно фиксируют показания поверяемого ваттметра Риндл и установки СВЧ УПВ-1 Poi;

• - выключют СВЧ мощность генератора R&S SMF100A, определяют отношения результатов измерения (Рп / Po)i;

• - повторяют определение отношения (Рп / Po)i несколько раз (к), изменяя положение СВЧ преобразователя поверяемого ваттметра на 120°, но не менее трех раз, и рассчитывают среднее арифметическое значение (Рп / Ро)ср i по формуле:

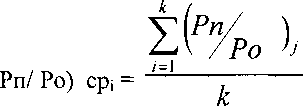

  (7.6)

где: Pni= Риндл*Кк;

где- Риндл - показания поверяемого ваттметра,

Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

Рассчитывают составляющую основной относительной погрешности измерения мощности 5f %, по формуле

6f = [ (Рп / Ро)ср i - 1 ] • 100;      (7.7)

• 7.7.5.1.5 Значение основной относительной погрешности измерения мощности 5_Изм, % Для каждой j-ой из ш частоты и на каждом i-ом пределе уровня мощности рассчитывают по формуле:

5изм =5p + 5f                          (7.8 )

• 7.7.5.1.6 Для каждого из (5р= + Sf) результатов определяют относительную погрешность поверки 5_П,% по формуле:

<⁷-⁹)

где: бел - случайная погрешность измерения мощности §г предел допускаемой погрешности эталона Д_р. погрешность рассогласования ;

ЗДр

/ - коэффициент, зависящий от соотношения 8_сл> Д], Д_р , д/$\л +d> ²1   , (приведен в

таблице7.2)

Таблица 7.2

Расчетное значение относительной погрешности поверки не должно превышать 3,2 % на частотах от 0, 02 до 12,0 ГГц, вкл. и 4,8 % на частотах свыше 12,0 до 17,85 ГГц. Ваттметр считается годным, если ни одно значение 8_ИЗМ не превышает 0, 8 предела допускаемой основной относительной погрешности в соответствии с таблицей 7 3.

Таблица 7.3.

Для определения основной относительной погрешности ваттметра при работе с преобразователем ПРОФКиП М3-93 выполняются следующие операции:

• -  вычисляется случайная погрешность поверки 8 _сл, которая не должна превышать 0.8 % в диапазоне частот 0.02 - 12 ГГц, включительно и 1.2 % в диапазоне частот свыше 12 -17.85 ГГц. ( или 0,2% от класса точности поверяемого прибора);

• -  вычисляется составляющая погрешности 8f, зависящая от частоты на одном и том же опорном уровне;

• -  вычисляется составляющая основной относительной погрешности измерения 8р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе;

• -  вычисляется основная относительная погрешность измерения мощности 8_ИЗМ по сумме составляющих 8р и 8f;

  Изм	Лист	№ документа	Подпись	Дата

- вычисляется погрешность измерения, возникающая за счет рассогласования входа ваттметра Др;

- вычисляется относительная погрешность поверки З_п, которая не должна превышать: -

< 3.2 % в диапазоне частот 0.02 - 12 ГГц, включительно; - < 4.8 %. в диапазоне частот свыше

12 - 17.85 ГГц (или 0,8% от класса точности поверяемого ваттметра)

7.7.5.2.1 Случайную погрешность поверки З_сл определяют непосредственным сличением с рабочим эталоном на опорном уровне 10 мВт на частотах 0,02; 0,05; 0,250; 0,5;

Для определения З_сл приборы соединяют по схеме, приведенной на рисунке 7.5.

При отключенном СВЧ выходе генератора R&S SMF100A устанавливают на поверяемом ваттметре третий диапазон измерения, калибруют ваттметр по встроенному калибратору, и, дождавшись окончания калибровки, обнуляют показания поверяемого ваттметра.

• 1. Генератор сигналов СВЧ R&S SMF100A

• 2. Установка для поверки ваттметров СВЧ УПВ-1

• 3. Поверяемый ваттметр

Рисунок 7.5- Схема подключения приборов при определении случайной погрешности поверки и составляющей основной относительной погрешности измерения мощности 3f с ППК ПРОФКиП M3-93.

Устанавливают уровень СВЧ выходного сигнала на генераторе R&S SMF100A равным 10 мВт, включают СВЧ выход R&S SMF100A. Изменяя уровень выходного сигнала устанавливают показания СВЧ УПВ-1 Ро равными 10 мВт. и одновременно фиксируют показания поверяемого ваттметра Ринд.. Определяют отношение Рп / Ро. Повторяют определение отношения не менее 4-х раз и рассчитывают среднее арифметическое значение по формуле:

где и- количество измерений, но не менее 4 где: Pni= РиндлхКк;

где- Риндл - показания поверяемого ваттметра,

Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

Рассчитывают случайную погрешность поверки , по формуле 7.2:

Случайная погрешность поверки 8_СЛ не должна превышать 0.8 % на частотах 0,02 -12.0 ГГц, включительно и 1.2 % на частотах свыше 12,0 - 17.85 ГГц;

• 7.7.5.2.2 Определение составляющей основной относительной погрешности измерения мощности Зр за счет нелинейности коэффициента преобразования в динамическом уровне мощности на постоянного токе.

Определение проводят на уровнях мощности (3 ± 0.3); (20 ± 1), (60 ± 3); (120 ± 6) мВт и (0,50 ± 0,25); (1±0,05) Вт. Уровень мощности 10 мВт принимается за опорный уровень.

Подключают приборы по схеме, приведенной на рисунке 7.6

Приборы подготавливают к работе согласно и руководств по эксплуатации (технических описаний) на них.

841 - составляющая основной относительной погрешности при измерении уровня

(120 ± 6) мВт

551 - составляющая основной относительной погрешности при измерении уровня

(1 ± 0,05) Вт.

561 - составляющая основной относительной погрешности при измерении уровня

(0,50 ± 0,25) Вт;

571- составляющая основной относительной погрешности при измерении уровня 10 мВт

9

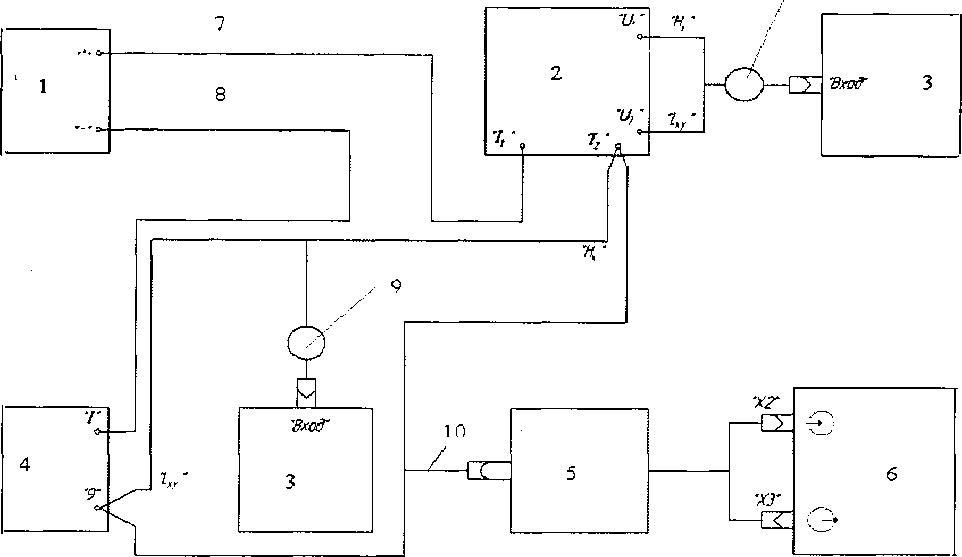

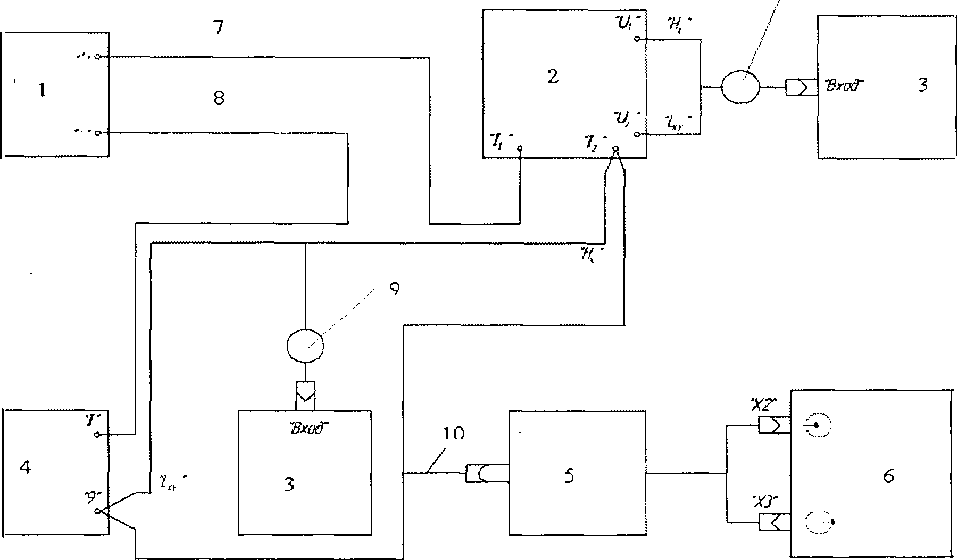

1-Источник постоянного тока

2 - Катушка электрического сопротивления измерительная Р321 1,0 Ом

3- Вольтметр В7-81

4 - магазин сопротивлений Р4831

• 5- ППК

• 6- БИ

7,8 -Перемычка .6.626.023 ( из комплекта комбинированного ПРШН 4.068.003)

• 9- Кабель из комплекта вольтметра В7-81

• 10- Шнур соединительный из комплекта комбинированного ПРШН 4.068.003

Рисунок 7.6 Схема подключения приборов для определения погрешности измерения за счет нелинейности коэффициента преобразования 5р в динамическом диапазоне уровня сигналов на постоянном напряжении ППК ПРОФКиП M3-93.

• 7.7.7.2.3 Погрешность рассогласования Др рассчитывают по формуле 7.4 и 7.5

  Изм	Лист	№ документа	Подпись	Дата



  Значения КСВН на частотах



13,0; 13,5; 14,0;14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц берутся по результатам измерений

по п. 7.7.4 .

• 7.7.5.2.4 Определение составляющей основной относительной погрешности измерения мощности 5f зависящую от частоты, на одном и том же опорном уровне.

За опорный уровень принимается уровень мощности равный 10 мВт. Составляющая погрешности 5f определяется на частотах fi, равных 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0;

- Соединяют приборы по схеме, приведенной на рисунке 7.5 , используя генератор R&S SMF100A

Выполняют следующие операции:

• - присоединяют поверяемый ваттметр к выходу установки СВЧУПВ-1;

• - устанавливают на R&S SMF100A последовательно значение частоты выходного сигна

  Инв. № подл.        Подпись и дата         Взам инв №      Инв. № дубл.        Подпись и дата

ла, указанные выше;

• - устанавливают на установки СВЧ УПВ-1 уровень сигнала равным 10 мВт, регулируя мощность выходного сигнала на R&S SMF100A;

• - одновременно фиксируют показания поверяемого ваттметраРиндл и СВЧУПВ-1 Ро ;

• - выключают СВЧ мощность СВЧ генератора R&S SMF100A, определяют отношения результатов измерения (Рп / Po)i;

• -  повторяют определение отношения (Рп / Po)i несколько раз (к), изменяя положение СВЧ преобразователя поверяемого ваттметра на 180°, но не менее трех раз, и рассчитывают среднее арифметическое значение (Рп / Ро)ср i по формуле:



  (7-12)

где: Pni= Риндл*Кк;

где- Риндл - показания поверяемого ваттметра,

Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

Рассчитывают составляющую основной относительной погрешности измерения мощности 5f %, по формуле

5f = [ (Рп / Ро)ср i - 1 ] • 100;         (7.13)

• 7.7.5.2.5 Значение погрешности 8_ИЗМ, % для каждой j-ой из m частоты и на каждом i-ом пределе уровня мощности рассчитывают по формуле:

8_mM = 8p + 8f -871;                    (7.14)

где: §71 - значение составляющей относительной погрешности измерения мощности на постоянном токе уровне мощности (10 ± 0.1) мВт.

• 7.7.5.2.6 Для каждого из (8р + 8f) результатов определяют относительную погрешность поверки 8_П , % по формуле 7.9.

Расчетное значение относительной погрешности поверки не должно превышать 3,2 % на частотах от 0 до 12,0 ГГц и 4,8 % на частоте свыше 12,0 до 17,85 ГГц.

Ваттметр считается годным, если ни одно значение 8_ИЗМ не превышает 0, 8 предела допускаемой основной относительной погрешности в соответствии с таблицей 7.5. Неисправные ваттметры бракуют и направляют ремонт.

__Таблица 7.5

Для определения основной относительной погрешности измерения мощности при работе с преобразователем ПРОФКиП МЗ-95 проводят следующие операции :

• -  вычисляется случайная погрешность поверки 8 _сл, которая не должна превышать 0.8 % в диапазоне частот 0.02 - 12 ГГц, включительно и 1.2 % в диапазоне частот свыше 12 -17.85 ГГц. ( или 0,2% от класса точности поверяемого прибора);

• -  вычисляется составляющая погрешности 8f„ зависящая от частоты на одном и том же опорном уровне;

• -  вычисляется составляющая основной относительной погрешности измерения 8р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе;

• -  вычисляется основная относительная погрешность измерения мощности 8_ИЗм. по сумме составляющих 8р и 8f;

  Изм	Лист	№ документа	Подпись	Дата

- вычисляется погрешность измерения, возникающая за счет рассогласования входа ваттметра Др;

- вычисляется относительная погрешность поверки 5_П, которая не должна превышать: -

< 3.2 % в диапазоне частот 0.02 - 12 ГГц, включительно; - < 4.8 %. в диапазоне частот свыше 12 - 17.85 ГГц (или 0,8% от класса точности поверяемого ваттметра)

-      7.7.5.3.1 Случайную погрешность поверки 5_СЛ определяют непосредственным

сличением с рабочим эталоном на опорном уровне 10 мВт на частотах 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0; 12,5: 13,0; 13,5; 14,0^4,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц Для определения 5_СЛ приборы соединяют по схеме, приведенной на рисунке 7.

( Рп/ Ро) ср; =

Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

Рассчитывают случайную погрешность поверки , по формуле 7.2.

Аналогичным образом определяют случайную погрешность поверки на всех указанных частотах.

Случайная погрешность поверки не должна превышать 0.8 % на частотах 0,05 - 12.0 ГГц, вкл. и 1.2 % на частотах свыше 12,0 -17.85 ГГц;

7.7.5.3.2 Определение погрешности измерения за счет нелинейности коэффициента преобразования 5р= в динамическом диапазоне уровня мощности на постоянном токе .

Определение проводят на уровнях мощности (50± 025); (100 ± 5), (500 ± 25) мВт

и (1,0 ± 0,05); (5±0,2 5); (10±9,25) Вт. Уровень мощности 10 мВт принимается за опорный уровень. Подключают приборы по схеме, приведенной на рисунке 7.8

Приборы подготавливают к работе согласно и руководств по эксплуатации (технических описаний) на них.

Проводят калибровку ваттметра кратковременным нажатием кнопки « ▼ » на БИ. После калибровки, при необходимости, выжидают 1-1.5 мин для установления неизменных во времени показаний БИ и затем проводят коррекцию нуля на всех поддиапазонах измерения. Для этого кратковременно нажимают кнопку « ► 0 ◄ ».

На входе ваттметра подают мощность постоянного тока, устанавливая регулировкой

9

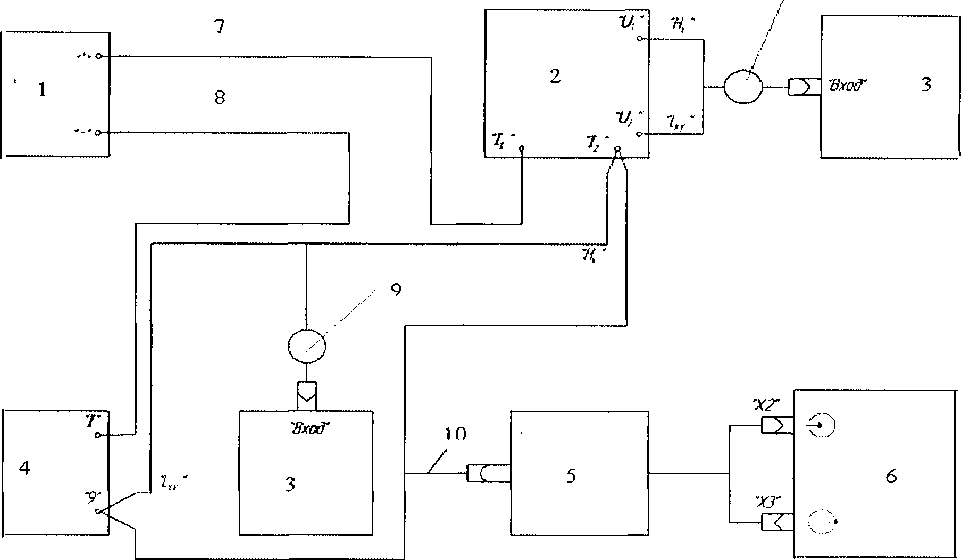

1-Источник постоянного тока

2 - Катушка электрического сопротивления измерительная Р321 1,0 Ом

3- Вольтметр В7-81

4 - магазин сопротивлений Р4831

• 5- ППК

• 6- БИ

7,8 -Перемычка .6.626.023 (из комплекта комбинированного ПРШН 4.068.003)

• 9- Кабель из комплекта вольтметра В7-81

• 10- Шнур соединительный из комплекта комбинированного ПРШН 4.068.003

Рисунок 7.8 Схема подключения приборов для определения составляющей основной относительной погрешности измерения мощности 8р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе ППК ПРОФКиП МЗ-95.

Рассчитывают для каждого значения уровня мощности погрешность 8р:

811 - составляющая основной относительной погрешности при измерении уровня (50± 025) мВт;

821 - составляющая основной относительной погрешности при измерении уровня (100 ± 5) мВт;

831 - составляющая основной относительной погрешности при измерении уровня (100 ±5) мВт;

541 - составляющая основной относительной погрешности при измерении уровня

(500 ± 25) мВт

551 - составляющая основной относительной погрешности при измерении уровня

(1 ± 0,05) Вт.

561 - составляющая основной относительной погрешности при измерении уровня

(5,0 ± 0,25) Вт;

571- составляющая основной относительной погрешности при измерении уровня (10,0 ± 0,25)Вт

581- составляющая основной относительной погрешности при измерении уровня 10 мВт

• 7.7.5.3.3 Погрешность рассогласования Др рассчитывают по формуле 7.4 и 7.5

Значения КСВН на частотах равных 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25;

13,0; 13,5; 14,0;14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,85 ГГц берутся по результатам измерений

по п. 7.7.4 .

• 7.7.5.3.4 Определение составляющей основной относительной погрешности ваттметра 5f,

зависящую от частоты, на одном и том же опорном уровне.

За опорный уровень принимается уровень мощности равный 10 мВт. Составляющая погрешности 5f определяется на частотах fl, равных 0,02; 0,05; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0;

- Соединяют приборы по схеме, приведенной на рисунке 7.3.

Выполняют следующие операции:

- присоединяют поверяемый ваттметр к выходу СВЧ УПВ-1;

- устанавливают на R&S SMF100A последовательно значение частоты выходного сигна

ла, указанные выше;

• - устанавливают на установки СВЧ УПВ-1 уровень сигнала равным 10 мВт, регулируя мощность выходного сигнала на R&S SMF100A;

• - одновременно фиксируют показания поверяемого ваттметра Риндл и СВЧ УПВ-1 Ро ;

• - выключают СВЧ мощность СВЧ генератора R&S SMF100A, определяют отношения результатов измерения (Рп / Po)i;

• - повторяют определение отношения (Рп / Po)i несколько раз (п ), изменяя положение СВЧ преобразователя поверяемого ваттметра на 180°, но не менее трех раз, и рассчитывают среднее арифметическое значение (Рп / Ро)ср i по формуле:

  Изм	Лист	№ документа	Подпись	Дата

(Pn/Po)cpi=~ ~         (7.16)

где: Pni= Риндл*Кк;

где- Риндл - показания поверяемого ваттметра,

Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

Рассчитывают составляющую основной относительной погрешности измерения мощности 8f в %, по формуле

5f = [ (Рп / Ро)ср i - 1 ] • 100;      (7.17)

• 7.7.5.3.5 Для каждого из (8f + 8р) результатов определяют погрешность поверки 8_П, % по формуле 7.9.

Расчетное значение относительной погрешности поверки не должно превышать 3,2 % на частотах отО до 12,0 ГГц, вкл. и 4,8 % на частоте свыше 12,0 до 17,85 ГГц.

• 7.7.5.3.6 Значение основной относительной погрешности измерения мощности 8_ИЗМ., для каждой j-ой из m частоты и на каждом i-ом пределе уровня мощности рассчитывают по формуле в %:

8_ИЗМ = (8f +8p)-8₈i;                    (7.18 )

где: 8«i - значение погрешности на постоянном токе в диапазоне уровне мощности

(10 ±0.1).

Ваттметр считается годным, если ни одно значение 8_ИЗМ не превышает 0, 8 предела допускаемой основной относительной погрешности в соответствии с таблицей 7.7.. Неисправные ваттметры бракуют и направляют ремонт.

Для определения основной относительной погрешности ваттметра при работе с преобразователем приемным коаксиальным ПРОФКиП МЗ-96 проводят следующие операции:

- вычисляется составляющая основной относительной погрешности измерения мощности 8р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе

- определение 8_СЛ. и 8f (определение случайной погрешности и составляющей основной относительной погрешности измерения мощности в зависимости от частоты) не проводится, так как и гарантируется предприятием- изготовителем. Составляющая основной относительной погрешности измерения мощности в зависимости от частоты 8f и не превышает значения ±4,0%, что обеспечивается конструкцией ППК.

• 7.7.5.4.1 Определение основной относительной погрешности измерения мощности 8р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровней мощ

  Инв. № подл.        Подпись и дата         Взам инв №      Инв. № дубл.        Подпись и дата

  ности входного сигнала на постоянном токе.

  Определение погрешности проводят на уровнях мощности Рх: (0,1 - 0, 11 ), (0.5 ± 0,05); (1 ± 0,1), (5 ± 0,5); (10 ± 1), (50 ± 5); (90 - 100) Вт.

  Приборы соединяют по схеме, приведенной на рисунке 7.12

  Проводят калибровку ваттметра кратковременным нажатием кнопки « ▼ » на БИ. После калибровки, при необходимости, выжидают 1-1.5 мин для установления неизменных во времени показаний БИ и затем проводят коррекцию нуля на всех поддиапазонах измерения. Для этого кратковременно нажимают кнопку « ► 0 ◄ ».

  На входе ваттметра устанавливают мощность постоянного тока, регулируя напряжение источников питания постоянного тока Б5-48 ( показание БИ 0,1-0, 11 Вт). Через 1.5 -2 мин после подачи мощности проводят отсчет показаний вольтметра В7-81 и поверяемого

  ваттметра.

  Для каждого уровня мощности (Рх) фиксируют показания БИ (Рх) и вольтметров В7-81 (U1 и U2 ).

  Для каждого уровня мощности рассчитывают погрешность на постоянном токе 8р=

  %: по формуле




  IjO- U_x -и₂

  А

  -1 -100

  7

  7.19

  где:    Рх - показания БИ на уровне мощности (0,1 - 0, 11 ), (0.5 ± 0,05); (1 ±

  0,1), (5 ± 0,5); (10 ± 1), (50 ± 5); (90 - 100) Вт.

  U1 и U2 - показания вольтметров В7-81, в Вольтах, на уровне мощности (0,1 -0, 11 ), (0.5 ± 0,05); (1 ± 0,1), (5 ± 0,5); (10 ± 1), (50 ± 5); (90 - 100) Вт.

  Изм	Лист	№ документа	Подпись	Дата



  Инв. № подл.        Подпись и дата         Взам инв №      Инв. № дубл.        Подпись и дата

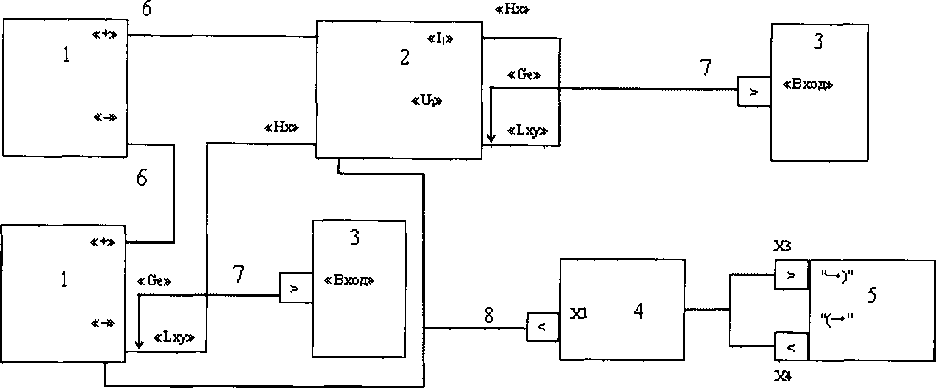

1-Источник постоянного тока Б5-71/2М

2 - Катушка электрического сопротивления измерительная Р321 0,1 Ом

3- Мультиметр цифровой 34410А

4 -ППК ПРОФКиП МЗ-96

5- Блок измерительный (БИ)

• 6 -Перемычка .6.626.023 ( из комплекта комбинированного ПРШН 4.068.003)

• 7 - Кабель из комплекта вольтметра 34410А

• 8- Шнур соединительный 4.860.010 из комплекта комбинированного ПРШН 4.068.003

Рисунок 7.11. Схема определения составляющей основной относительной погрешности измерения мощности 8р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе.

Рассчитывают для каждого значения уровня мощности погрешность 8р.

811 - составляющая основной относительной погрешности при измерении уровня

(0.5 ± 0,05) Вт;

821 - составляющая основной относительной погрешности при измерении уровня (1 ±0,1) Вт; 831 - составляющая основной относительной погрешности при измерении уровня (5 ± 0.5) Вт; 841 - составляющая основной относительной погрешности при измерении уровня (10 ± 1) Вт; 851 - составляющая основной относительной погрешности при измерении уровня (50 ± 5) Вт;

861 - составляющая основной относительной погрешности при измерении уровня ( 90-110) Вт.

Результаты поверки считаются положительными, если составляющая основной относительной погрешности измерения мощности за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе находится в пределах ± 1,8%,

Неисправные ваттметры бракуют и направляют ремонт.

Для определения основной относительной погрешности измерения мощности при работе с преобразователем ПРОФКиП М3-93/1 проводят следующие операции :

• -  вычисляется случайная погрешность поверки 5 _сл, которая не должна превышать 1,2 % в диапазоне частот 0.15 - 3,0 ( или 0,2% от класса точности поверяемого прибора);

• -  вычисляется составляющая погрешности 5f, зависящая от частоты на одном и том же опорном уровне;

• -  вычисляется составляющая основной относительной погрешности измерения 5р за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе;

• -  вычисляется основная относительная погрешность измерения мощности 5_ИЗМ. по сумме составляющих 5р и 5f;

• -  вычисляется погрешность измерения, возникающая за счет рассогласования входа ваттметра Др;

• -  вычисляется относительная погрешность поверки 5_П> которая не должна превышать: -- < 4.8 %. в диапазоне частот 0.15 - 3,0 ГГц (или 0,8% от класса точности поверяемого ваттметра)

  Инв. № подл.        Подпись и дата         Взам инв №      Инв. № дубл.        Подпись и дата

• 7.7.5.5.1 Случайную погрешность поверки 5_Сл определяют непосредственным сличением с рабочим эталоном на опорном уровне 10 мВт на частотах 0,15; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0 ГГц.

Для определения случайной погрешности измерения мощности приборы соединяют по схеме, приведенной на рисунке 7.12, используя преобразователь падающей мощности Я2М-24 в диапазоне от 0,15 до 1,0 ГГц и Я2М-23 в диапазоне от 1,0 до 3,0 ГГц.

При отключенном СВЧ выходе генератора R&S SMF100A устанавливают на поверяемом ваттметре 2-й диапазон измерения, проводят калибровку ваттметра кратковременным нажатием кнопки “ ▼ ” и, дождавшись окончания калибровки, устанавливают нулевые показания ваттметра кратковременным нажатием кнопки «кО-Ч».

• 1. Генератор сигналов СВЧ R&S SMF100A

• 2. Преобразователь падающей мощности Я2М-23, Я2М-24

• 3. Поверяемый ваттметр с ППК ПРОФКиП М3 - 93/1.

• 4. Ваттметр поглощаемой мощности МЗ-22А.

Рисунок 7.12 Схема определения случайной погрешности поверки и составляющей основной относительной погрешности измерения мощности 6f ваттметром М3-99

с ППК ПРОФКиП M3-93/1.

Устанавливают на R&S SMF100A последовательно значение частоты выходного

сигнала, указанные выше. Включают СВЧ мощность выходного сигнала на R&S SMF100A.

Изменяя уровень мощности выходного сигнала добиваются показаний Ро на М3-22А равными 10 мВт. Одновременно фиксируют показания поверяемого ваттметра Ринд. Определяют отношение Рп / Ро. Повторяют определение отношения не менее 4-х раз и рассчитывают среднее арифметическое значение по формуле: где п- количество измерений, но не менее 4

где: Pni= Риндл*Кк;

где- Риндл - показания поверяемого ваттметра,

Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

Рассчитывают случайную погрешность поверки , по формуле 7.2.

Аналогичным образом определите случайную погрешность поверки на всех указанных частотах.

Случайная погрешность поверки не должна превышать .2 %

• 7.7.5.5.2 Определение составляющей основной относительной погрешности измерения мощности 6р за счет нелинейности коэффициента преобразования i в динамическом диапазоне уровня мощности на постоянного токе.

  Изм	Лист	№ документа	Подпись	Дата

Определение проводят на уровнях мощности (5 ± 0.3); (20 ± 1), (60 ± 3); (120 ± 6) мВт и (0,50 ± 0,25); (1±0,05) Вт. Уровень мощности 10 мВт принимают за опорный уровень.

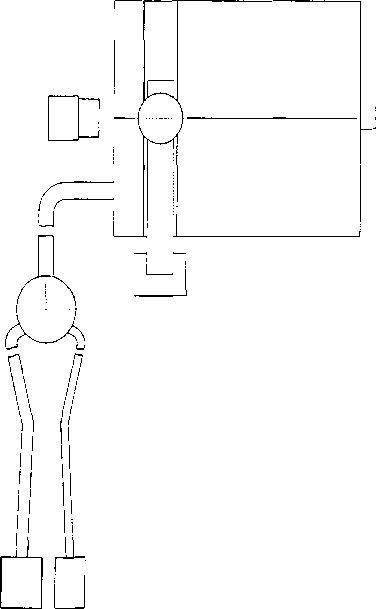

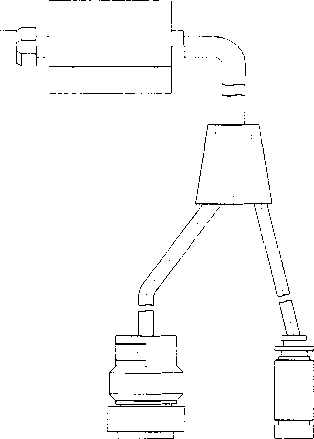

Подключают приборы по схеме, приведенной на рисунке 7.13

9

1-Источник постоянного тока

2 - Катушка электрического сопротивления измерительная Р-321 1,0 Ом

3- Вольтметр В7-81

4 - магазин сопротивлений Р4831

• 5- ППК

• 6- БИ

7,8 -Перемычка .6.626.023 ( из комплекта комбинированного ПРШН 4.068.003)

• 9- Кабель из комплекта вольтметра В7-81

• 10- Шнур соединительный из комплекта комбинированного ПРШН 4.068.003

Рисунок 7.13 Схема подключения приборов для определения составляющей относительной погрешности измерения мощности Зр за счет нелинейности коэффициента преобразования в динамическом диапазоне уровня мощности на постоянном токе с ППК ПРОФКиП M3-93/1.

Приборы подготавливают к работе согласно и руководств по эксплуатации (технических описаний) на них.

Проводят калибровку ваттметра кратковременным нажатием кнопки « ▼ » на БИ. После калибровки, при необходимости, выжидают 1-1.5 мин для установления неизменных во времени показаний БИ и затем проводят коррекцию нуля на всех поддиапазонах измерения. Для этого кратковременно нажимают кнопку «►()◄».

На входе ваттметра подают мощность постоянного тока, устанавливая регулировкой

напряжения источников питания постоянного тока показание БИ равное (10-13) мВт. Через 1.5-2 мин после подачи мощности фиксируют показания вольтметров В7-81( Ui,B U₂,B) и БИ (Рх, мВт)

где: Рх - показания поверяемого ваттметра на

Ui, U₂ - показания вольтметров В7-81 на

Рассчитывают для каждого значения уровня мощности погрешность 5р

511 - составляющая основной относительной погрешности при измерении уровня (5± 0,3) мВт;

521 - составляющая основной относительной погрешности при измерении уровня (20 ± 1)мВт;

531 - составляющая основной относительной погрешности при измерении уровня (60 ± 3) мВт;

541 - составляющая основной относительной погрешности при измерении уровня

(120 ±6) мВт

551 - составляющая основной относительной погрешности при измерении уровня

(1 ±0,05) Вт.

Д61- составляющая основной относительной погрешности при измерении уровня 10 мВт

• 7.7.5.5.3 Погрешность рассогласования Др рассчитывают по формуле 7.4 и 7.5

Значения КСВН на частотах равных 0,15; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0; 3,5 ГГц берутся по результатам измерений по п 7.7.4.

• 7.7.5.5.4 Определение составляющей основной относительной погрешности ваттметра 5f, % , зависящую от частоты, на одном и том же опорном уровне.

За опорный уровень принимается уровень мощности равный 10 мВт. Составляющая основной относительной погрешности измерения мощности 5f определяется на частотах fi, равных 0,15; 0,250; 0,5; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0 ГГц .

- Соединяют приборы по схеме, приведенной на рисунке 7.12, используя генератор Г4-229

Выполняют следующие операции:

- присоединяют поверяемый ваттметр к выходу Я2М-24 при измерении на частотах от

0,15 до 1,0 ГГц или Я2М-23 при измерении на частотах от 1,0 до 3,0 ГГц;

• - устанавливают на генераторе R&S SMF100A последовательно значение частоты выходного сигнала, указанные выше;

• - устанавливают на установки СВЧ УПВ-1 уровень сигнала равным 10 мВт, регулируя мощность выходного сигнала на R&S SMF100A;

• - одновременно фиксируют показания поверяемого ваттметра Риндл и МЗ-22А Ро ;

• - выключают СВЧ мощность генератора R&S SMF100A, определяют отношения результатов измерения (Рп / Po)i;

• -  повторяют определение отношения (Рп / Po)i несколько раз (п ), изменяя положение СВЧ преобразователя поверяемого ваттметра на 180°, но не менее трех раз, и рассчитывают среднее арифметическое значение (Рп / Ро)ср i по формуле:



  (7.22)

  Инв. № подл.        Подпись и дата         Взам инв №      Инв. № дубл.        Подпись и дата

  где: Pni= Риндл*Кк;

  где- Риндл - показания поверяемого ваттметра,

  Кк - частотный калибровочный коэффициент, указанный в паспорте на преобразователь.

  Рассчитывают составляющую основной относительной погрешности ваттметра 8f,% по формуле

  5f = [ (Рп / Ро)ср i - 1 ] • 100;      (7.23)

  7.7.5.4.5 Для каждого из (3f + Зр) результатов определяют погрешность поверки 8_П, % по формуле 7.9.

  Расчетное значение относительной погрешности поверки не должно превышать 4,8 % на частотах от Одо 3,0 ГГц.

  7.7.5.5.5 Значение основной относительной погрешности измерения мощности 8_ИЗм., % для каждой j-ой из m частоты и на каждом i-ом пределе уровня мощности рассчитывают по формуле:

  Зизм =8f+8p-8₆i;                          (7.24 )

  где: Sei - значение составляющей основной относительной погрешности измерения мощности на постоянном токе уровне мощности (10 ±0,1) мВт

  ПРШН..411151.008 РЭ

  Лист

  Изм Лист

  № документа

  Подпись

  Дата

  79

Ваттметр считается годным, если ни одно значение 5_ИЗМ не превышает 0, 8 предела допускаемой основной относительной погрешности измерения мощности в соответствии с таблицей 7.8 . Неисправные ваттметры бракуют и направляют ремонт.

Таблица 7.8

• 7.6 Оформление результатов поверки

Результаты поверки оформляют протоколом

При положительных результатах поверки выдают «Свидетельство о поверке», установленной формы. В свидетельство о поверке указывают состав ваттметра.

Знак поверки наносят на переднюю панель блока измерительного из состава ваттметра.

Ваттметр, не прошедший поверку (имеющий отрицательные результаты поверки) признается непригодным к эксплуатации выдают извещение о непригодности с указанием причин непригодности.

• 9.1 До введения в эксплуатацию приборы могут храниться в неотапливаемом хранилище в упаковке предприятия-изготовителя при температуре от 0 до 40 °C, относительной влажности воздуха до 80 % при температуре 25 °C. В отапливаемом хранилище приборы могут храниться в упакованном или неупакованном виде при температуре воздуха от 10 до 35 °C и относительной влажности воздуха до 80 % при температуре 25 °C.

• 9.2 При длительном хранении (более одного года) прибор и ЗИП должны находиться в упакованном виде.

• 9.3 В помещении для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

• 10.1 Климатические условия транспортирования не должны выходить за пределы заданных условий:

• - температура окружающего воздуха от минус 25 до 55 °C;

• - относительная влажность окружающего воздуха 95 % при температуре 25°С.

• 10.2 Прибор допускается транспортировать всеми видами транспорта в упаковке при условии защиты от прямого воздействия атмосферных осадков.

Транспортирование прибора морским видом транспорта допускается при условии герметизации его упаковки, авиационным транспортом - в герметизированных отапливаемых отсеках.

Прибор может транспортироваться автомобильным транспортом по дорогам с асфальтобетонным и цементно-бетонным покрытием на расстояние до 1000 км со скоростью 60 км/ч, по грунтовым дорогам - на расстояние до 250 км со скоростью менее 30 км/ч.

• 10.3 При погрузке, транспортировании и выгрузке руководствоваться требованиями манипуляционных знаков, указанных на таре.

• 11.4 Перед транспортированием повторное упаковывание прибора и ЗИП производится в соответствии с разделом . 5.

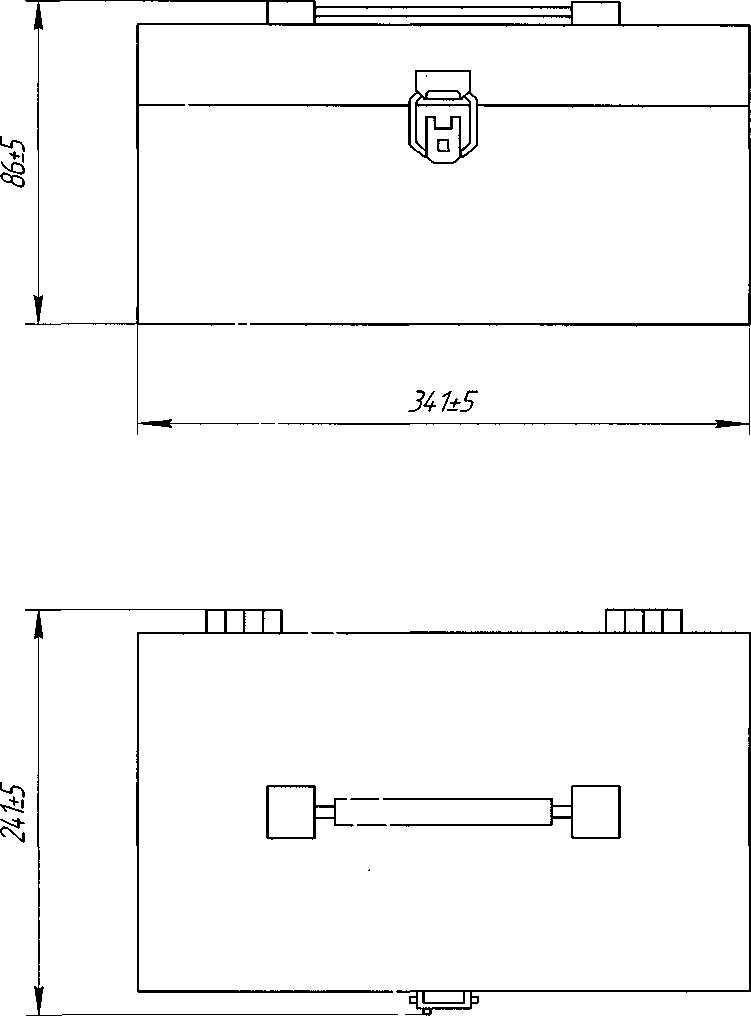

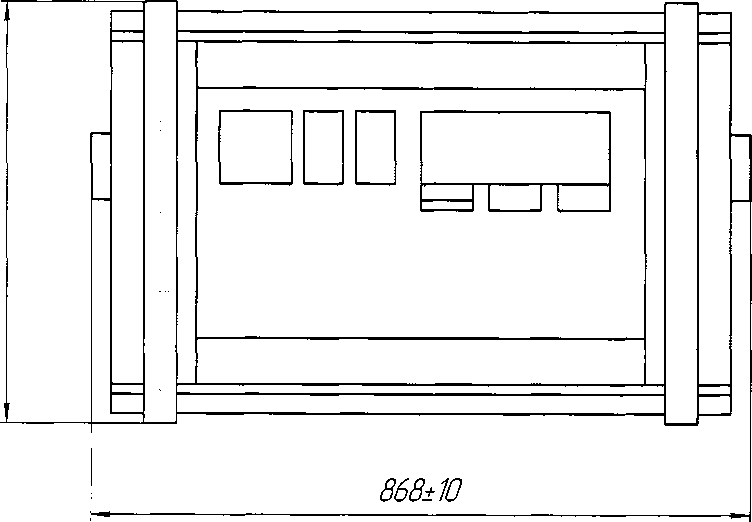

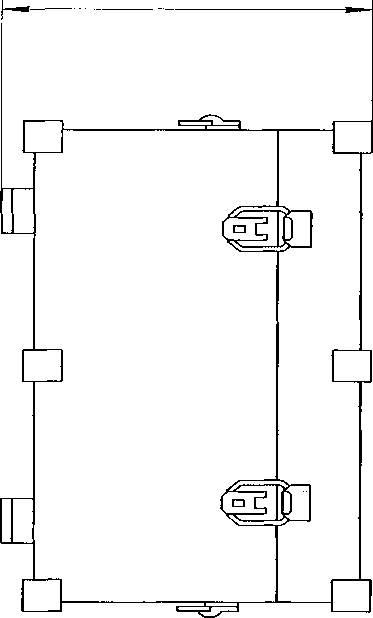

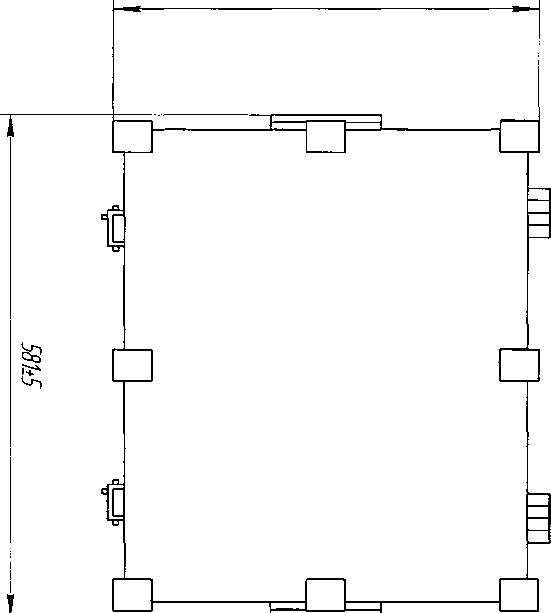

• 11.1 Для транспортирования и хранения прибора на складе потребителя предназначена транспортная тара с комплектом специальных амортизирующих вкладышей и влагозащитных чехлов. Для транспортирования и хранения ЗИП прибора имеется укладочные ящики.

• 11.2 В процессе эксплуатации прибора упаковка для прибора может храниться в условиях неотапливаемого хранилища.

• 12.1 Наименование, условное обозначение прибора, товарный знак предприятия-изготовителя, знак утверждения типа средств измерений и знак соответствия нанесены в верхней части лицевой панели Блока измерительного .

• 12.2 Заводской номер, дата выпуска маркируются на задней панели (блоке измерительного) прибора.

• 12.3 Условное обозначение , заводской номер ППК и год выпуска нанесены на боковой поверхности кожуха.

Все элементы и составные части, установленные на панелях и печатных платах прибора, имеют маркировки позиционных обозначений в соответствии с перечнями элементов к электрическим принципиальным схемам.

• 12.4 Запасное имущество имеет маркировку на вкладышах и самих элементах.

• 12.5 Пломбирование прибора производится двумя мастичными пломбами, которые устанавливаются на верхней и нижней крышках БИ со стороны задней панели и на кожухе ППК

  Изм	Лист	№ документа	Подпись	Дата

Схема пломбировки приборов для защиты от несанкционированного доступа приведена на рисунке 12.1

а) Схема пломбировки унифицированного измерительного блока (БИ),

Место пломбирования

Место плонЗиройания

W8+5

269+5

Лист

ПРШН..411151.008 РЭ

89
