Источники питания постоянного тока программируемые серии GenesysTM мощностью 10/15 кВт.

Методика поверки.

Москва, 2011

С О Д Е Р Ж А Н И Е

ОБЩИЕ ПОЛОЖЕНИЯ И ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

Настоящая методики поверки распространяется на источники питания постоянного тока программируемые серии Genesys™ мощностью 10/15 кВт, изготавливаемые фирмой «TDK-Lambda Americas, Inc.», США, и устанавливает требования к методике их первичной и периодической поверок.

Межповерочный интервал - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

1. Операции, выполняемые при поверке, указаны в таблице 1.

Таблица 1. Операции поверки

Наименование операции

Обязательность проведения

при поверке

Номер пункта настоящей методики

первичной

периодической

1 Внешний осмотр

да

да

7.1

2 Опробование

да

да

7.2

3 Проверка метрологических характеристик1

да

да

7.3

3.1 Проверка основной погрешности выходного напряжения

да

да

7.3.1

3.2   Проверка   пульсаций   выходного

напряжения в диапазоне 5 Гц - 1 МГ ц

да

да

7.3.2

3.3 Проверка основной погрешности выходного тока

да

да

7.3.3

3.4 Проверка пульсаций выходного тока в диапазоне 5 Гц - 1 МГ ц

да

да

7.3.4

4 Оформление результатов поверки

да

да

8

Примечания

  • 1 Проверка метрологических характеристик проводится только для варианта регулирования выходного напряжения и тока программно от внешнего компьютера.

  • 2 При выявлении несоответствия поверяемого источника питания установленным требованиям хотя бы по одному пункту таблицы 1 поверку останавливают и последующие операции не выполняют.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Предел допускаемой основной погрешности эталонов, используемых для измерения выходного напряжения и силы постоянного тока источников питания, для каждой проверяемой точки не должен превышать 0,2 предела допускаемой основной погрешности поверяемого источника в соответствующем режиме.

Примечание - При невозможности выполнения указанного выше соотношения «1/5» допускается использовать эталоны с соотношением до «1/3» при условии введения контрольного допуска на погрешность источника, равного 0,8 от предела его допускаемой основной погрешности.

  • 3.2 Эталоны и вспомогательные технические средства, используемые при выполнении операций, указанных в таблице 1, приведены в таблице 2.

Таблица 2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) эталона или вспомогательного технического средства поверки; метрологические и основные технические характеристики эталона

7.3.1-7.3.4

Мультиметр 34401А

Диапазон измерений 0-10 В:

Пределы допускаемой основной погрешности: ± (0,0035 % отн. + 0,0005 % прив.).

Диапазон измерений 0-100 В:

Пределы допускаемой основной погрешности: ± (0,0045 % отн. + 0,0006 % прив.).

Диапазон измерений 0-1000 В:

Пределы допускаемой основной погрешности: ± (0,0045 % отн. + 0,001 % прив.).

7.3.3. 7.3.4

Шунт измерительный 75 ШИСВ.1 кл.т. 0,2

Rш: 7,5 мОм; 3,75 мОм; 0,75 мОм; 0,375 мОм, 0,075 мОм

7.3.2

7.3.4

Осциллограф цифровой 54600

Диапазон коэффициента отклонения 2 мВ/дел - 5В/дел

Пределы допускаемой относительной погрешности коэффициента отклонения ± 2 %;

Пределы допускаемой относительной погрешности коэффициента развёртки ± 0,01 %;

7.3.1 - 7.3.4

Мультиметр цифровой 8845А Диапазон измерений 0-750 В переменного тока:

Пределы допускаемой основной погрешности:

± (0,06 % отн. + 0,03 % прив.).

7.3.1 - 7.3.4

Автотрансформатор «Штиль» TSGC2-30-B Диапазон регулируемого напряжения 0-450 В

7.2.2

Мегомметр М4100/3

7.3.3, 7.3.4

Нагрузка электронная многофункциональная

PLW 18K-600-400 (U=600 В, I= 400 А, мощность18кВт)

PLW 18K-600-400 (U=120 В, I= 1500 А, мощность18кВт)

Примечания

1 Допускается использовать другие эталоны, если они удовлетворяют требованию п.3.1.

2 Применяемые при поверке эталоны должны работать в нормальных для них условиях, оговоренных в соответствующей эксплуатационной документации.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К поверке допускают лиц, освоивших работу с источником питания и используемыми эталонами, изучивших настоящую методику поверки, аттестованных в соответствии с ПР 50.2.012-94 "ГСИ. Порядок аттестации поверителей средств измерений".

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-80, ГОСТ 22261-94, указаниями по безопасности, изложенными в руководстве по эксплуатации на поверяемые источники питания, применяемые эталоны и вспомогательные технические средства.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 Перед началом поверки поверитель должен изучить руководство по эксплуатации поверяемого источника питания, эталонов и вспомогательных технических средств, используемых при поверке, настоящую методику поверки, правила техники безопасности и строго их соблюдать.

  • 6.2 Перед началом поверки источник питания, используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на них.

  • 6.3 При проведении поверки при подключении нагрузки к поверяемому источнику питания должны строго выполняться требования, изложенные в руководстве по эксплуатации источника, относящиеся к используемым проводам и способам их крепления.

  • 6.4 Поверка проводится в нормальных условиях:

температура окружающего воздуха (23 ± 3) °С,

относительная влажность          (30...80) %,

атмосферное давление             (84...106,7) кПа,

напряжение питания - номинальное ± 2 %.

Примечание - В разделе 7.3 «Проверка метрологических характеристик» на рисунках 1-4 приведены упрощённые однолинейные схемы. Напряжение питания поверяемых источников трёхфазное (трёх или четырёхпроводное). Соединения поверяемых источников проводить в соответствии с рекомендациями руководства по эксплуатации. Напряжение контролируется между каждой из фаз.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • -  комплектность источника питания,

  • -  соответствие маркировки требованиям, предусмотренным эксплуатационной документацией,

  • -  отсутствие механических повреждений, коррозии, следов нагрева; нарушения покрытий и надписей, отсутствие других дефектов.

Наличие внешних повреждений или отсутствие необходимых комплектующих препятствует проведению поверки.

7.2 Опробование

7.2.1 Опробование проводится в соответствии с указаниями руководства по эксплуатации на поверяемый источник питания.

  • 7.2.2 Проверка сопротивления изоляции проводятся по ГОСТ 22261.

  • 7.3 Проверка метрологических характеристик

7.3.1 Проверка основной погрешности выходного напряжения.

Проверка основной погрешности по данному пункту проводят в режиме «холостого хода» в пяти точках, равномерно распределённых по диапазону выходного напряжения источника питания. Схема соединений эталона и поверяемого источника питания приведена на рис. 1, где ~V - мультиметр цифровой 8845А для контроля напряжения питания, =V -мультиметр 34401А для измерения выходного напряжения поверяемого источника.

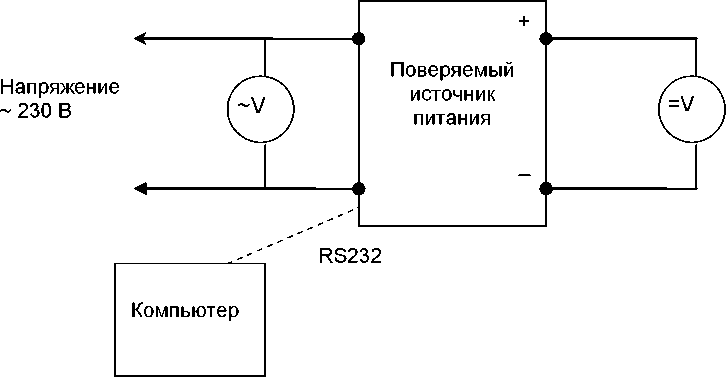

Рис.1 Схема соединений эталона и поверяемого источника питания

Таблица 3

Диапазон выходного напряжения, В:

Проверяемая точка

Ui, В

ишзм, В

Ди, мВ

Aui, мВ

Заключение

i

% от верхнего предела диапазона выходного напряжения

1

0,5

2

25

3

50

4

75

5

100

Примечание:

Ui - значение выходного напряжения, номинально соответствующее поверяемой точке диапазона напряжения источника (установленное на компьютере);

ишзм - значение напряжения, измеренное эталоном;

AUi - погрешность выходного напряжения источника, вычисленная в соответствии с (1);

Аи - предел допускаемой основной абсолютной погрешности выходного напряжения источника.

  • 7.3.1.2 Для каждой проверяемой точки i = 1,...,5 выполняют следующие операции:

  • - устанавливают значение выходного напряжения поверяемого источника питания Ui и измеряют эталоном значение ишзм.

  • - за оценку абсолютной погрешности Au в i-й проверяемой точке принимают значение, вычисляемое по формуле:

AUi = ишзм - Ui                                      (1).

Если хотя бы в одной из проверяемых точек выполняется неравенство |Aui| * |Au| поверяемый источник бракуют, в противном случае признают годным.

  • 7.3.2 Проверка пульсаций выходного напряжения в диапазоне 5 Гц - 1 МГц.

Проверку по данному пункту проводят в точке, соответствующей верхнему пределу диапазона выходного напряжения поверяемого источника питания. Схема соединений эталона и поверяемого источника питания приведена на рис. 2, где ~V - мультиметр цифровой 8845А для контроля напряжения питания.

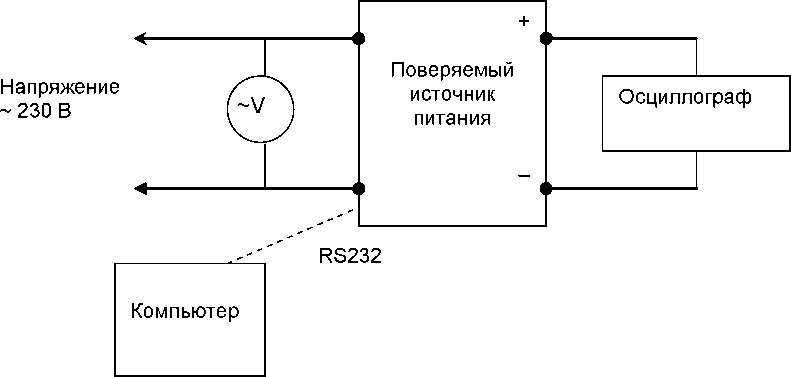

Рис.2 Схема соединений эталона и поверяемого источника питания

Если измеренное значение среднеквадратичного отклонения пульсаций выходного напряжения превышает предел допускаемого среднеквадратичного отклонения, указанный в технической документации, то поверяемый источник бракуют, в противном случае признают годным.

  • 7.3.3 Проверка основной погрешности выходного тока.

Проверка основной погрешности по данному пункту проводят в пяти точках, равномерно распределённых по диапазону выходного тока поверяемого источника питания. Схема соединений эталонов и поверяемого источника питания приведена на рис. 3, где ~V -мультиметр цифровой 8845А для контроля напряжения питания, =V - мультиметр 34401А, Rш - шунт измерительный.

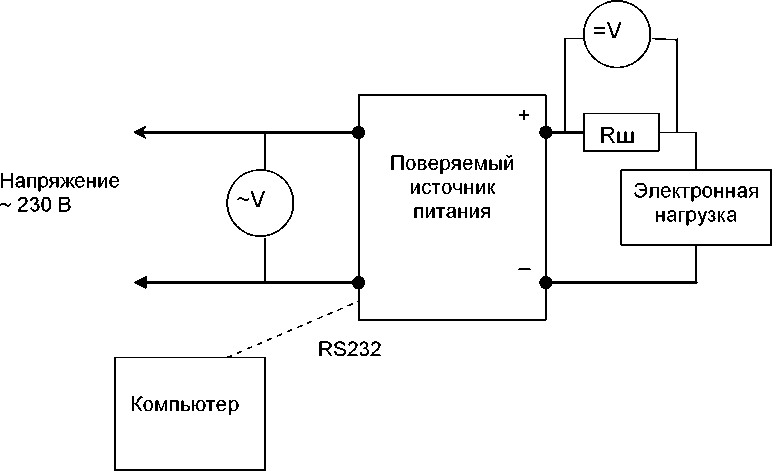

Рис.3 Схема соединений эталонов и поверяемого источника питания

Таблица 4

Диапазон выходного тока, А:

Проверяемая точка

Ij, А

Щизм, А

Aij, мА

AI, мА

Заключение

i

% от верхнего предела диапазона выходного тока

1

0,5

2

25

3

50

4

75

5

100

Примечание:

Ij - значение выходного тока, номинально соответствующее поверяемой точке диапазона тока источника (установленное на компьютере);

Ij изм - значение тока, измеренное эталоном;

Ащ - погрешность выходного тока источника, вычисленная в соответствии с (2);

Ai - предел допускаемой основной абсолютной погрешности выходного тока источника.

Для каждой проверяемой точки j = 1,...,5 выполняют следующие операции:

Umax
  • - устанавливают сопротивление нагрузки Rrj=-----, где Umax - максимальное

Ij

выходное напряжение поверяемого источника питания, приведённое в технической документации;

  • - устанавливают значение выходного тока поверяемого источника питания Ij и измеряют косвенным методом посредством мультиметра =V и измерительного шунта Rш значение Щизм.

- за оценку абсолютной погрешности Ащ в j-й проверяемой точке принимают значение, вычисляемое по формуле:

Aij = Iju3M - Ij                                                    (2).

Если хотя бы в одной из проверяемых точек выполняется неравенство |Aij| > |Ai| поверяемый источник бракуют, в противном случае признают годным.

  • 7.3.4 Проверка пульсаций выходного тока в диапазоне 5 Гц - 1 МГц.

Проверку по данному пункту проводят в точке, соответствующей верхнему пределу диапазона выходного тока поверяемого источника питания. Схема соединений эталонов и поверяемого источника питания приведена на рис. 4, обозначения те же, что на рисунке 3.

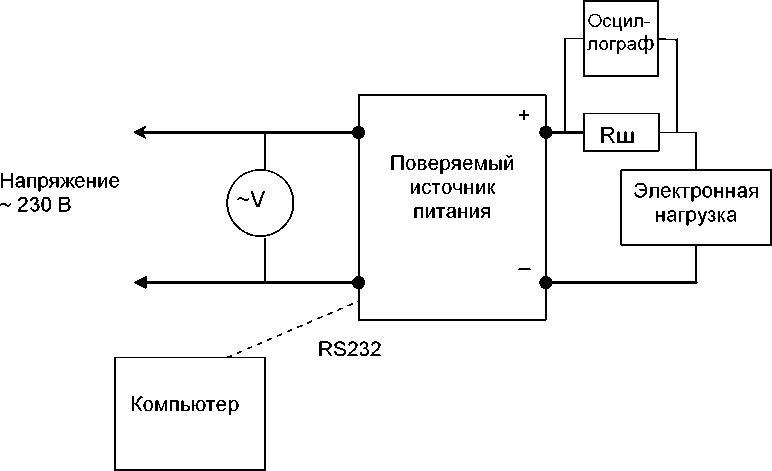

Рис.4 Схема соединений эталонов и поверяемого источника питания

Если измеренное среднеквадратичное значение пульсаций выходного тока превышает предел допускаемого среднеквадратичного отклонения, указанный в технической документации, то поверяемый источник бракуют, в противном случае признают годным.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки оформляется свидетельство о поверке согласно ПР 50.2.006-94.

При отрицательных результатах свидетельство о поверке не выдается, а свидетельство о предыдущей поверке (при периодической поверке) аннулируется.
