ПРИБОР ДЛЯ ИЗМЕРЕНИЯ И КОНТРОЛЯ ВИБРАЦИИ "КАСКАД-СИСТЕМА"
Руководство по эксплуатации РЭ 4277-030-00205435-01
ИСВЭ
СОГЛАСОВАНО1
О 8 Д П Р ?ллц
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-3.jpg)
Москва
СОДЕРЖАНИЕ
2.3.1. Установка уровней уставок для вторичных блоков ВК-320 и ВК-321
4.6.1. Проверка значения начального тока
-
4.6.3. Расчет значений коэффициентов преобразования аналоговых выходов (по току и напряжению). .27
-
4.6.6. Расчет значения времени задержки срабатывания предупредительной и аварийной сигнализации.
28
30
Руководство по эксплуатации (РЭ) предназначено для ознакомления пользователей (потребителей) с назначением, построением, основными принципами работы, техническими характеристиками, конструкцией составных частей, правилами монтажа, эксплуатации, технического обслуживания и поверки прибора "КАСКАД-СИСТЕМА".
1. ОПИСАНИЕ И РАБОТАПрибор предназначен для непрерывного вибрационного контроля, защиты и вибродиагностики промышленного оборудования. Внешний вид прибора приведен в приложении 3.
Прибор может входить в состав автоматизированных систем вибродиагностики промышленных объектов.
Прибор относится к группе 3 ГОСТ 22261-94.
Вид климатического исполнения УХЛ 4.2 по ГОСТ 15150-69.
Степень защиты от проникновения твердых тел и воды в соответствии с ГОСТ 14254-88:
-
• для вибропреобразователей ВК-310, ВК-312, ВК-315А - IP65;
-
• для вторичного блока ВК-320 - IP40;
-
• для вторичного блока ВК-320В - IP20;
-
• для вторичного блока ВК-321 - IP40;
Прибор соответствует требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-98), ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и имеет маркировку взрывозащищенности:
-
• для вторичных блоков - [Exia]IIC;
-
• для вибропреобразователя ВК-310 и выносных согласующих усилителей вибропреобразователей ВК-312 и ВК-315А - 0ExiaIICT5;
-
• для пьезоэлектрического преобразователя ВК-312 - 0ExiaIICT4. Т6 Х;
-
• для пьезоэлектрического преобразователя ВК-315А - 0ExiaIICT2.. ,Т6 Х;
Вибропреобразователи ВК-310, ВК-312, ВК-315А соответствуют
ГОСТ Р 51330.10-99 (МЭК 60079-11-98), ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и могут устанавливаться во взрывоопасных зонах помещений и наружных установках согласно маркировки взрывозащиты, гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Вторичные блоки ВК-320, ВК-320В, ВК-321 прибора "КАСКАД" соответствуют ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и могут устанавливаться вне взрывоопасных зон помещений и наружных установок согласно маркировки взрывозащиты, гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах..

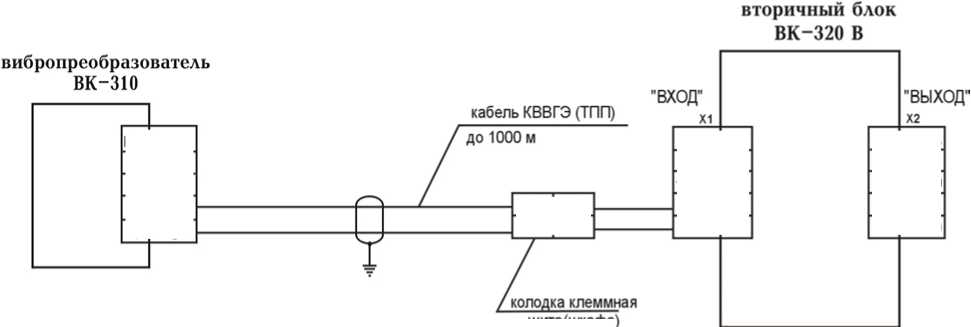

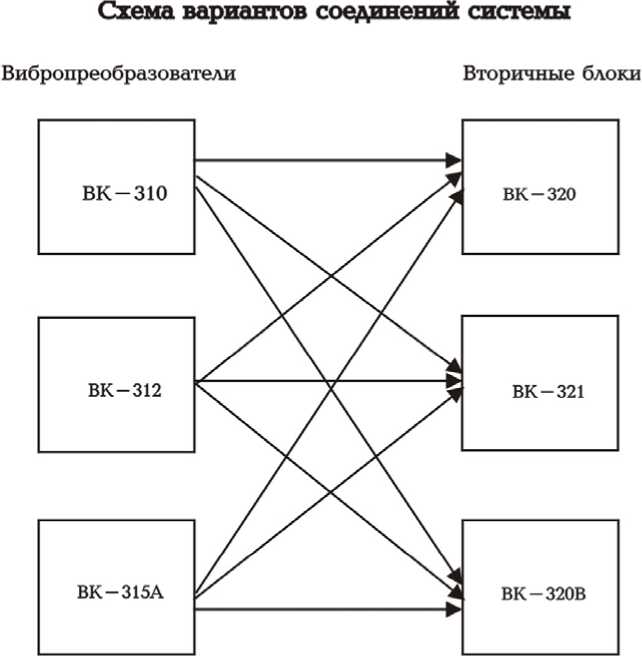

Прибор "КАСКАД-СИСТЕМА" состоит из вибропреобразователей ВК-310, ВК-312, ВК-315А и вторичных блоков вибропреобразователей ВК-320, ВК-320В, ВК-321. Вибропреобразователи и вторичные блоки могут создавать 9 комбинаций соединений (рис.1):
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-4.jpg)
рис.1
I |
ВК-310 и ВК-320 |
VI |
ВК-312 и ВК-321 |
II |
ВК-310 и ВК-320В |
VII |
ВК-315А и ВК-320 |
III |
ВК-310 и ВК-321 |
VIII |
ВК-315А и ВК-320В |
IV |
ВК-312 и ВК-320 |
IX |
ВК-315А и ВК-321 |
V |
ВК-312 и ВК-320В |
Прибор изготавливается и поставляется заказчику по спецификации, в которой указывается конкретный тип, количество, исполнение составных частей прибора.
-
1.2.1. В типовой комплект поставки прибора “КАСКАД-СИСТЕМА” входят:
- блок вторичный ( один из указанного выше типа) - 1 шт .;
- вибропреобразователь (один из указанного выше типа с антивибрационным кабелем в металлорукаве или без него в зависимости от исполнения) - 1 шт.;
- ответные части разъемов - 1 комплект;
- крепежные изделия - 1 комплект.
- руководство по эксплуатации с методикой поверки- 1 шт. на 5 комплектов, но не менее одного в один адрес поставки;
- паспорт - 1 шт .

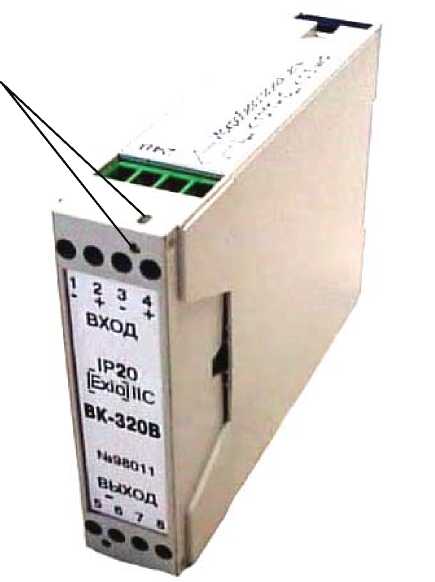

Примечание: вторичный блок ВК-320В устанавливается на DIN-рейку и комплекта крепежных изделий не требует.
-
1.2.2. Прибор обеспечивает выполнение следующих основных функций:
В комплекте со вторичными блоками ВК-320 и ВК-321:
-

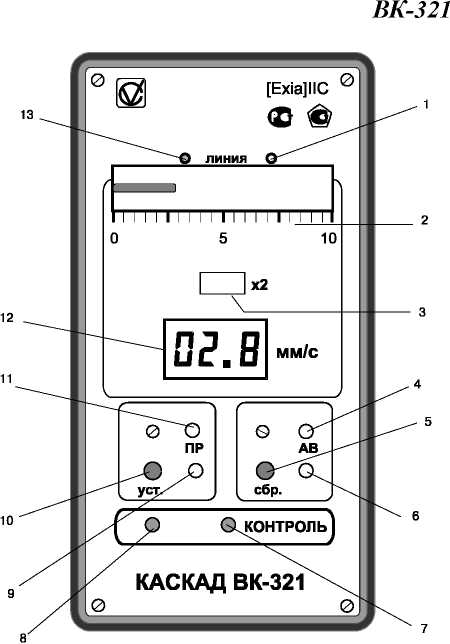

- индицирование на передней панели состояния превышения предупредительного и аварийного уровней вибрации;
-
- регулирование уровня срабатывания предупредительной и аварийной сигнализации;
-
- запоминание факта срабатывания аварийной сигнализации с последующим ручным сбросом (сброс происходит только на вторичном блоке ВК-321);
-
- формирование сигнала для управления внешними устройствами защиты при превышении установленных предупредительного и аварийного уровня виброскорости;
-
- формирование выходных сигналов напряжения и тока, пропорциональных уровню виброскорости контролируемого объекта;
-
- обеспечение питанием согласующий усилитель (далее по тексту - согласующий усилитель) вибропреобразователя по искробезопасной цепи;
-
- индицирование неисправностей (обрыв или короткое замыкание) линий связи с вибропреобразователем;
-
- измерение среднеквадратического значения (СКЗ) виброскорости полигармониче-ской вибрации контролируемого объекта с непрерывной индикацией его значения на встроенном цифровом и линейном индикаторах (только для вторичного блока ВК-321);
-
- осуществление автономного контроля работоспособности блока (только для вторичного блока ВК-321).
В комплекте со вторичным блоком ВК-320В :
-
- обеспечение питанием согласующего усилителя вибропреобразователя по искробезопасной цепи;
-
- измерение среднеквадратического значения (СКЗ) виброскорости полигармониче-ской вибрации контролируемого объекта с преобразованием в унифицированный выходной токовый сигнал 4^20 мА;
-
- формирование выходного сигнала напряжения пропорционального мгновенному значению виброскорости контролируемого объекта.
-
1.3.1. Габаритные размеры и масса.
Габаритные размеры и масса составных частей, входящих в комплект прибора, должны соответствовать значениям, представленным в таблице 1.
Таблица 1
Наименование |
Габаритные размеры, мм |
Масса, кг, (не более) |
Вибропреобразователь ВК-310 |
0 68 х 115,3 |
0,13 |
Вибропреобразователь ВК-312 в составе: - пьезоэлектрический преобразователь |
51х32х37 |
0,05 |
- согласующий усилитель |
93,5x58x37,1 |
0,3 |

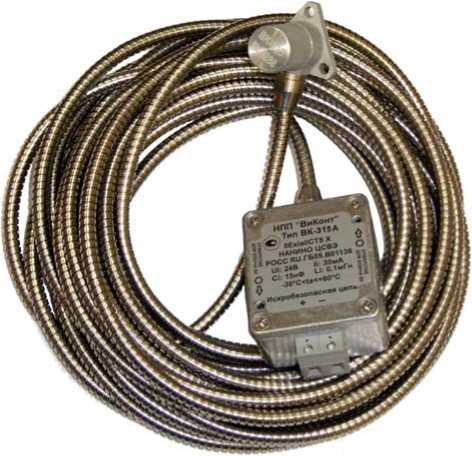

Вибропреобразователь ВК-315А в составе: - пьезоэлектрический преобразователь |
52х38х40 |
0,05 |
- согласующий усилитель |
93,5x58x37,1 |
0,3 |
Вторичный блок ВК-320 |
125x62x139,6 |
0,5 |
Вторичный блок ВК-320В |
109,5x75 x22,5 |
0,3 |
Вторичный блок ВК-321 |
151,9x72x290,3 |
2,0 |
-
1.3.2. Технические требования и характеристики. Прибор для измерения и контроля вибрации «КАСКАД-СИСТЕМА».
Таблица 2.
№ п/п |
Наименование параметра |
Размерность | |||||||||
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX | |||
ВК310+ ВК320 |
ВК310+ ВК320В |
ВК310+ ВК321 |
ВК312+ ВК320 |
ВК312+ ВК320В |
ВК312+ ВК321 |
ВК315А+ ВК320 |
ВК315А+ ВК320В |
ВК315А+ ВК321 | |||
1. |
Диапазон рабочих частот |
Гц |
10+1000 (10+20000)* | ||||||||
2. |
Диапазон измерения СКЗ виброскорости |
мм/с |
0,5+30 | ||||||||
3. |
Номинальный коэффициент преобразования на базовой частоте 45 Гц: -для выходов постоянного тока 0+5 мА, (***) 4+20 мА; -для выхода переменного напряжения 0+3 В |
мА-с/мм |
0,5 |
0,5 |
0,5 | ||||||
мА-с/мм |
0,53 | ||||||||||
В- с/мм |
0,1 | ||||||||||
4. |
Отклонения коэффициентов преобразования от номинальных значений
0+5 мА 4+20 мА;
|
мА-с/мм |
±0,025 |
±0,025 |
±0,025 | ||||||
мА-с/мм |
±0,025 | ||||||||||
В- с/мм |
±0,005 | ||||||||||
5. |
Нелинейность амплитудной характеристики для выходов по току и напряжению на базовой частоте 45 Гц в диапазонах виброскорости: 0,5+3 мм/с, не более |
% |
±12 | ||||||||
3+30 мм/с, не более |
±6 | ||||||||||
6. |
Пределы допускаемой приведенной основной погрешности на базовой частоте 45 Гц по цифровому индикатору не более |
% |
- |
- |
±6 |
- |
- |
±6 |
- |
- |
±6 |
№ п/п |
Наименование параметра |
Размерность | |||||||||
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
IX | |||
ВК310+ ВК320 |
ВК310+ ВК320В |
ВК310+ ВК321 |
ВК312+ ВК320 |
ВК312+ ВК320В |
ВК312+ ВК321 |
ВК315А+ ВК320 |
ВК315А+ ВК320В |
ВК315А+ ВК321 | |||
7. |
Пределы основной погрешности уровней срабатывания предупредительной и аварийной сигнализации на базовой частоте 45 Гц не более |
% |
±2 |
- |
±2 |
- |
±2 |
- |
±2 | ||
8. |
Диапазон регулирования уставок (предупредительной - ПР и аварийной - АВ) |
мм/с |
Ь30** |
- |
Ь30** |
- |
Ь30** |
- |
Ь30** | ||
9. |
Неравномерность амплитудночастотной характеристики: - в диапазоне частот от 20 до 750 Гц не более; |
% |
±10 | ||||||||
- на частотах 10 и 1000 Гц не более |
о о + | ||||||||||
10. |
Параметры внешних коммутируемых цепей (один нормально разомкнутый контакт на каждую уставку): - максимальный ток; |
А |
1 |
1(5)* |
1 |
1(5)* |
1 |
1(5)* | |||
- максимальное напряжение |
В |
100 |
- |
250 |
100 |
- |
250 |
100 |
- |
250 | |
11. |
Питание |
В |
~220±10% |
24±5% |
~220±10% |
24±5% |
~220±10% |
24±5% |
~220±10% | ||
12. |
Потребляемая мощность не более |
В-А |
10 |
1 |
10 |
1 |
10 |
1 |
10 | ||
13. |
Режим работы |
непрерывный | |||||||||
14. |
Влажность окружающего воздуха при температуре +25 °С не более |
% |
85 | ||||||||
15. |
Диапазон рабочих температур: - для пьезоэлектрического преобразователя; |
°С |
-30^80 |
-40^120 |
-40^250 | ||||||
- для согласующего усилителя; |
-30^60 |
-30^60 | |||||||||
-для вторичного блока |
5^40 |
Значения параметров, выполняемых по специальному заказу.
При отсутствии специального заказа устанавливаются значения 4,5 мм/с - для предупредительной сигнализации и 7,1 мм/с - для аварийной. для диапазона СКЗ виброскорости 0,5^10 мм/с.
Означает, что для данного прибора функция отсутствует.
1.3.3. Технические характеристики вибропреобразователей.( по ТУ 4277-032-00205435-01)
Таблица 3
№ п/п |
Наименование параметра |
Тип | ||
ВК-310 |
ВК-312 |
ВК-315А | ||
1 |
Диапазон рабочих частот, Гц |
10+1 000 |
10+1000 (5+20000)* | |
2 |
Диапазон измерения СКЗ виброскорости, мм-с-1 |
0,1+30 |
0,1 + 30 (0,1+100)* |
0,1+30 (0,1+100) * |
3 |
Номинальный коэффициент преобразования на базовой частоте 45 Гц, мА /ммс-1 |
0,05 | ||
4 |
Отклонение коэффициента преобразования от номинального значения не более, мА/ммс-1 |
±0,0025 | ||
5 |
Нелинейность амплитудной характеристики в диапазоне СКЗ виброскорости |
±6 | ||
6 |
Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот 20^750 не более, % |
±10 | ||
7 |
Неравномерность амплитудно-частотной характеристики на частотах 10 и 1000 Гц не более, % |
+10 -20 | ||
8 |
Диапазон рабочих температур, °С: для вибропреобразователя; для согласующего усилителя |
-30+80 |
-40 + 120 -30+60 |
-40 + 250 -30+60 |
9 |
Отклонение коэффициента преобразования, вызванное изменением температуры окружающего воздуха, %/град |
0,1 |
0,05 | |
10 |
Относительный коэффициент поперечного преобразования вибропреобразователя не более, % |
10 |
5 | |
11 |
Установочный резонанс не менее, кГц |
4 |
24 | |
12 |
Напряжение питания, В |
5+30 |
* Значения параметров могут быть расширены по специальному заказу
-
1.3.4. Оболочки составных частей прибора удовлетворяют требованиям п.1.3 ГОСТ Р 51330.0-99 (МЭК 60079-0-98).
-
1.3.5. Длина кабелей, соединяющих вибропреобразователи и вторичные блоки, не должна превышать 1000 м при сечении жил 0,75 мм2, при допустимых параметрах внешней цепи вторичных блоков: U0: 24 В; I0: 60 мА; Р0: 1,5 Вт; С0: 0,1 мкф; L0: 0,1 мГн.
-
1.3.6. Сопротивление нагрузки в цепи токовых выходов вторичных блоков должно быть не более 300 Ом. Сопротивление нагрузки в цепи выходов по напряжению должно быть не менее 2 кОм.
-
1.3.7. Режим работы прибора - непрерывный.
-
1.3.8. Время задержки срабатывания предупредительной и аварийной сигнализации устанавливается равным 2±0,5 с, и может быть установлено другим по требованию Заказчика.
-
1.3.9. Время установления рабочего режима составляет не более 5 мин.
-
1.3.10. Нестабильность показаний в течение 8 часов непрерывной работы не превышает ±0,5% от конечного значения шкалы (30 мм/с).
-
1.3.11. Уровень собственных шумов прибора не превышает 50 мкА по выходу 0:5 мА.
-
1.3.12. Дополнительная погрешность измерения, вызванная изменением температуры окружающего воздуха в пределах рабочих условий применения не более половины основной погрешности;
1.3.13 . Дополнительная погрешность измерения, вызванная воздействием повышенной влажности до (85±3%) при температуре 25 °С, не более половины основной погрешности.
-
1.3.14. Дополнительная погрешность измерения, вызванная изменением напряжения питания в пределах рабочих условий применения не более ±1%.
-
1.3.15. Дополнительная погрешность измерения, вызванная влиянием внешнего электромагнитного поля напряженностью до 80 А/м на вторичные блоки и усилители, и/или напряженностью до 400 А/м на пьезоэлектрические преобразователи, не более половины от основной погрешности.
-
1.3.16. Дополнительная погрешность измерения сложного сигнала с коэффициентом амплитуды "3" не более половины основной погрешности.
-
1.3.17. Температура элементов прибора не превышает 85°C.
-
1.3.18. Прибор в транспортной таре выдерживает следующие воздействия:
-
- температуры окружающей среды от - (50±3)°С до (50±3)°С;
-
- относительной влажности окружающего воздуха до (95 ±3)% при температуре 35°С;
-
- одиночного удара для вторичных блоков и вибропреобразователей в транспортной упаковке при свободном падении с высоты 1 м;
2
-
- транспортной тряски с числом ударов до 6000 и ускорением до 30 м/с .
-
- атмосферного давления окружающей среды от 84 до 106,7 кПа (от 650 до 800 мм рт.ст.).
-
1.3.19. Прибор является устойчивым и прочным к воздействию относительной влажности воздуха (95 ±3)% при температуре 35 °С в течение 48 ч.
-
1.4.1. Прибор "КАСКАД-СИСТЕМА" представляет собой комплект из вибропреобразователя и вторичного блока, предназначенного для измерения и контроля среднеквадратического значения (СКЗ) виброскорости агрегатов и оборудования.
Прибор позволяет автоматически оповещать о превышении предупредительного и аварийного уровней виброскорости и формировать сигналы типа "сухой контакт" в виде замыкания контактов внутренних реле по каждому каналу. Эти сигналы могут быть использованы в системах автоматики для отключения агрегата и/или для включения дополнительной звуковой и/ или световой сигнализации.
-
1.4.2. Пьезоэлектрический преобразователь (далее - датчик) вибропреобразователя устанавливается на контролируемом агрегате. Измерение вибрации производится в осевом направлении датчика. Датчик преобразует механические колебания в электрический сигнал. Сигнал поступает на согласующий усилитель (встроенный в вибропреобразователь ВК-310, или выносной, соединенный с вибропреобразователем вибростойким кабелем в металлору-каве для ВК-312 и ВК-315А) (рис.2а и рис. 2б).
В согласующем усилителе сигнал поступает на входной усилитель заряда с фильтрами, а затем на интегратор. С выхода интегратора сигнал подается на преобразователь "напряжение-ток". Параметры этого преобразователя позволяют устанавливать вторичный блок на расстоянии до 1000 м от вибропреобразователя. Вибропреобразователь соединяется со вторичным блоком двухпроводной линией. Преобразователь "напряжение-ток" модулирует ток в линии связи между вибропреобразователем и вторичным блоком пропорционально мгновенному значению виброскорости. Одновременно по этой линии, напряжение питания поступает от вторичного блока к вибропреобразователю. Такая линия связи отличается высокой помехоустойчивостью и отсутствием перекрестного влияния каналов друг на друга при прокладке нескольких пар связи в одной оболочке.

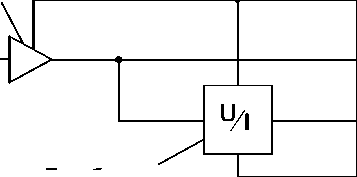

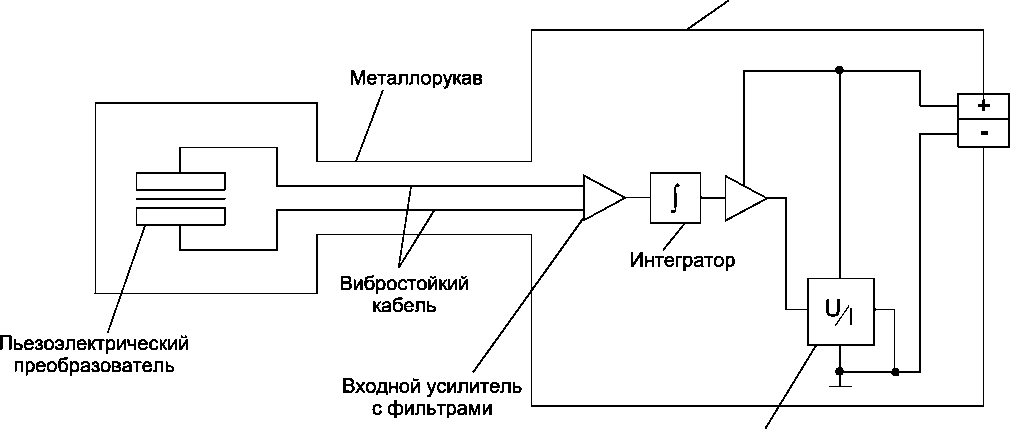

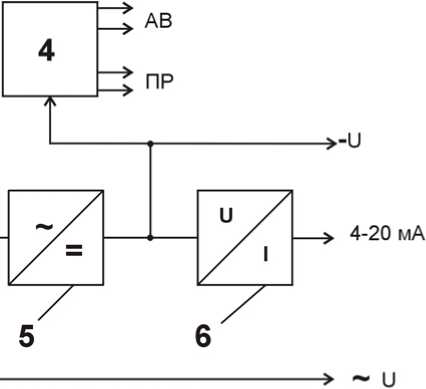

Структурная схема вибропреобразователя ВК-310 ( встроенный согласующий усилитель) (рис. 2а)
Входной усилитель с фильтрами
F-П ьезоэлектрически й преобразователь
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-5.png)
Нормирующий усилитель
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-6.png)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-7.png)
Интегратор Преобразователь “напряжение - ток”
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-8.png)
Цепь |
Конт, |
+U |
4 |
~1)вых |
1 |
резерв |
2 |
общ. |
3 |
Структурная схема вибропреобразователей ВК-312 и ВК-315А ( выносной согласующий усилитель) ( рис. 2 б )
Согласующий усилитель
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-9.png)
Преобразователь 015 мА “напряжение - ток” (4 ? 20 мА)
рис. 2
Входным сигналом вторичного блока является переменный ток, пропорциональный мгновенному значению виброскорости, который по двухпроводной линии через барьер ис-крозащиты подается на преобразователь "ток-напряжение" (см. рис.3а, б, в).
Переменная составляющая напряжения с выхода преобразователя через нормирующий усилитель поступает на детектор средних квадратических значений (СКЗ).
Узел уставок следит за СКЗ виброскорости и обеспечивает замыкание нормально разомкнутых контактов предупредительного и/или аварийного реле при превышении установленных уставок (кроме ВК-320В).
Нормирующий усилитель обеспечивает на выходе переменное напряжение в диапазоне 0^3 В, пропорциональное измеряемому СКЗ виброскорости.
Выходной преобразователь "напряжение-ток" обеспечивает на выходе постоянный ток, пропорциональный СКЗ виброскорости в диапазонах 0^5 мА и 4-^20 мА у вторичного блока ВК-321 и 4:20 мА у вторичных блоков ВК-320 и ВК-320В.
Блок питания обеспечивает стабилизированным питанием вторичный блок и вибропреобразователь.

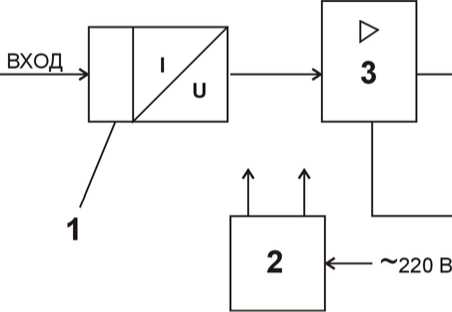

Структурная схема вторичного блока ВК-320 рис.3а
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-10.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-11.jpg)
-
1 - барьер искрозащиты с преобразователем “ток-напряжение”; 2 - блок питания;
-
3 - нормирующий усилитель; 4 - узел уставок; 5 - детектор СКЗ;
6 - преобразователь “напряжение-ток”.

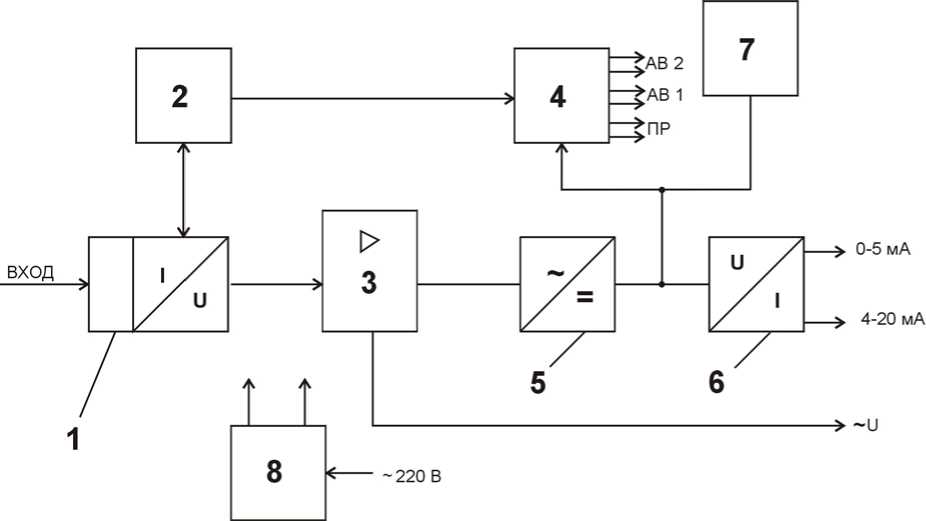

Структурная схема вторичного блока ВК-321
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-12.jpg)
рис.3б
1 - барьер искрозащиты с преобразователем “ток-напряжение”;
-
2 - узел контроля и блокировок; 3 - нормирующий усилитель;
-
4 - узел уставок; 5 - детектор СКЗ;
6 - преобразователь напряжение- ток; 7 - блок индикации; 8 - блок питания

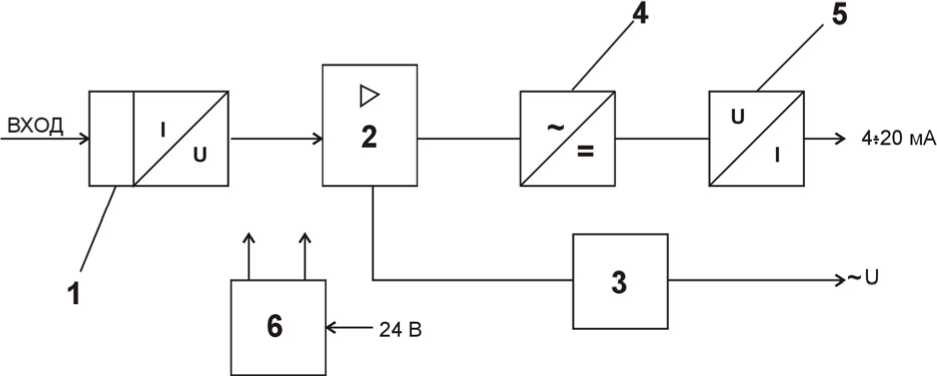

Структурная схема вторичного блока ВК-320В
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-13.jpg)
рис. 3в
1 - барьер искрозащиты с преобразователем “ток-напряжение”;
2 - нормирующий усилитель;
-
3 - нормирующий усилитель; 4 - детектор СКЗ;
-
5 - преобразователь напряжение- ток; 6 - блок питания
рис.3
1.5. Обеспечение взрывозащищенности.Искробезопасность входных/выходных электрических цепей вторичных блоков достигается за счет ограничения тока и напряжения в линии питания и снятия полезного сигнала с вибропреобразователей до искробезопасных значений с помощью пассивного искрозащитного барьера. Во всех вторичных блоках применяются идентичные по схемотехнике и конструкции искрозащитные барьеры.

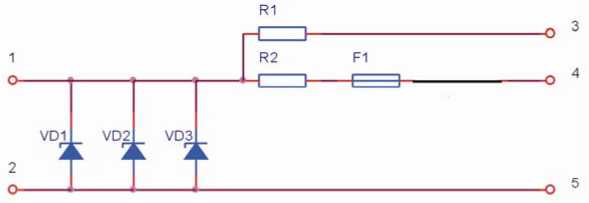

Искрозащитный барьер состоит из ограничительных резисторов R1 (2 кОм 0,5 Вт), R2 (360 Ом 2 Вт), защитных стабилитронов VD1, VD2, VD3 (КС515 напряжение стабилизации 15±1,5 В, максимальный ток 100 мА), плавкого предохранителя F1 (максимальный ток 50 мА) и самовосстанавливающегося предохранителя FT1 (ток срабатывания 40 мА). Принципиальная схема искрозащитного барьера приведена ниже. Элементы искрозащитного барьера размещаются на отдельной плате ВК 321.01.02.000.
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-14.jpg)
Принципиальная схема искрозащитного барьера, используемого во вторичных блоках.
рис.4
Платы питания вторичных блоков выполнены в соответствии с требованиями ГОСТ Р 51330.10-99 (МЭК 60079-11-98). Трансформаторы, питающие искробезопасные цепи, выполнены в соответствии с требованиями ГОСТ Р 51330.10-99 (МЭК 60079-11-98). Обмотки, питающие искробезопасные цепи, имеют усиленную изоляцию. Первичная и вторичные обмотки разделены дополнительной изоляцией. Сетевая обмотка снабжена токовой защитой -двумя плавкими предохранителями по 0,25 А.
Разъем для подключения искробезопасных цепей отличается от других разъемов, установленных на измерительных блоках. Около разъемов для подключения искробезопасных цепей должна быть установлена этикетка с предупредительной надписью "Искробезопасная цепь".
Обеспечение взрывозащищенности вибропреобразователей - в соответствии с техническими условиями ТУ 4277-032-00205435-01.
1.6. Маркировка прибора.-
1.6.1. Маркировка составных частей прибора должна соответствовать чертежам предприятия-изготовителя.
-
1.6.2 Маркировка вторичных блоков наносится методом сеткографии и содержит:
-
- условное обозначение, товарный знак и знак утверждения типа - на передней панели;
-
- маркировка взрывозащиты в виде этикетки размещается: вторичный блок ВК-321 - задняя часть корпуса; вторичный блок ВК-320 - верхняя панель блока; вторичный блок ВК-320В - передняя панель блока
Внешний вид этикеток задается конструкторской документацией и приведен
ниже:
НПП "ВиКонт" ВК-321 [Exia]IIC
НАНИО ЦСВЭ
РОСС RU.ra05.B01136
Um: 250 B P0:1,5 Вт
Io: 60м A Uo: 24B
L0: 0,1 мГн С0:0,1 мкф
НПП "ВиКонт"
ВК-320
[Exia]IIC
НАНИО ЦСВЭ
РОСС 1<1.\ГБ05.В01136
Um: 25o B Po:1,5 Вт
Io: 60мА Uo: 24B
Lo: 0,1 мГн С0:0,1 мкф
НПП "ВиКонт"
ВК-320В
[Ех1а]ПС
НАНИО ЦСВЭ
РОСС RU. ГБ05. В01136
На верхней панели вторичного блока ВК-320В должна наноситься маркировка:
Um: 25o B Po:1,5 Вт
Io: 60мА Uo: 24B
Lo: 0,1 мГн С0:0,1 мкф
На передней панели наносится знак утверждения типа средства измерения.
На боковую поверхность корпуса вибропреобразователя ВК-310 методом гравировки должна наноситься маркировка:
НПП "ВиКонт"
ВК-310
0Ех1аПСТ5 НАНИО ЦСВЭ РОСС RU.ГБ05.В01136
Li: 0,1мГн С 15 нф
Ii: 30мА_____________Ui: 24B
На верхнюю поверхность корпуса выносных согласующих усилителей вибропреобразователей ВК-312 и ВК-315А методом гравировки должна наноситься маркировка:
НПП "ВиКонт"
ВК-312 0Ех1аПСТ5 НАНИО ЦСВЭ
РОСС RU.ГБ05.В01136
Li: 0,1мГн С 15 нф
Ii: 30мА Ui: 24B
НПП "ВиКонт" ВК-315А 0ExiaIICT5 НАНИО ЦСВЭ
РОСС RU. ГБ05. В01136
Li: 0,1мГн Q:15 нф
Ii: 30мА Ui: 24B
На поверхность корпуса пьезоэлектрических преобразователей вибропреобразователей ВК-312 и ВК-315А методом гравировки должна наноситься маркировка:
ВК-312
0Ех1аПСТ4...Т6 Х
ВК-315А
0Ех1аПСТ2...Т6 Х
На боковую поверхность корпуса пьезоэлектрических преобразователей ВК-312 и ВК-315А методом гравировки должна наноситься маркировка рабочего диапазона температур:
-
• для пьезоэлектрического преобразователя ВК-312 в виде: - 400С<а<+1200С;
-
• для пьезоэлектрического преобразователя ВК-315А в виде: - 400С<а<+2 5 00С.
-
1.6.3 Маркировка транспортной тары по ГОСТ 14192-77.
-
1.6.4 Манипуляционные знаки наносятся в верхнем левом углу на одной из сторон ящика.
-
1.6.5 На транспортной таре указываются:
- масса нетто;
- масса брутто.
-
1.6.6. Транспортная маркировка упаковочной тары должна быть выполнена краской, например, эмалью ПФ-115 ГОСТ 6465-76 и содержать основные, дополнительные, информационные и манипуляционные знаки "верх", "не кантовать", "боится сырости", "осторожно, хрупкое" по ГОСТ 14192-96.
-
2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ.
Перед началом работы необходимо провести внешний осмотр прибора, проверить комплектность поставки по паспорту, убедиться в отсутствии механических повреждений. В зимнее время года необходимо выдержать вторичные блоки перед включением не менее 24 часов при комнатной температуре (в нормальных условиях).
К обслуживанию прибора "КАСКАД-СИСТЕМА" допускается персонал, прошедший инструктаж по технике безопасности при работе с оборудованием до 1000 В и изучивший настоящее руководство по эксплуатации. Электропитание прибора осуществляется от сети переменного тока (220 ± 22) В/ (50 ± 1) Гц - в комплекте со вторичными блоками ВК-320 или ВК-321, и от источника постоянного напряжения (24 ± 1,2) В - с блоком ВК-320В.
Прибор в рабочем состоянии должен быть надежно заземлен. Если вторичный блок крепится к незаземленной или диэлектрической поверхности, то заземление монтируется под крепежный болт для вторичного блока ВК-320 или зажим заземления "_L" для вторичного блока ВК-321.
Перед подключением к сети проверьте надежность заземления и исправность кабеля питания.
Не допускайте размещения кабелей в непосредственной близости от вращающихся частей агрегатов и от объектов с температурой выше 120° С!
2.2. Порядок установки прибора.-
2.2.1. Установка вибропреобразователя.
Разметить место и подготовить поверхность под установку пьезоэлектрического преобразователя, согласующего усилителя и вибропреобразователя ВК-310 в соответствии с установочными размерами и требованиями, приведенными на рис. 4а, 4б, 4в.

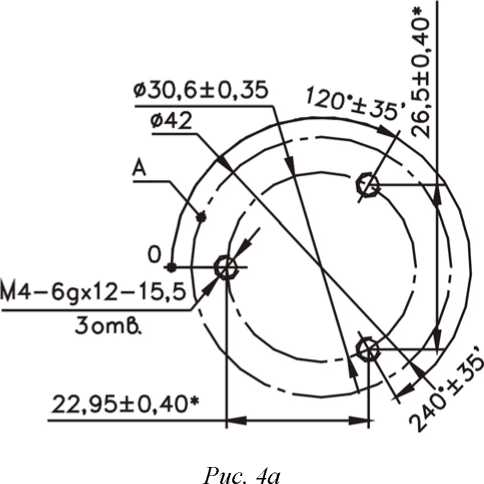

Установочные размеры и требования к поверхности для пьезоэлектрических преобразователей ВК-312 и ВК-315А приведены на Рис. 4а.
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-15.jpg)
*- размер для справок.
Поверхность А под установку вибропреобразователя. Неплоскостность не более 0,05 мм. Шероховатость не более Ra3.2. Неперпендикулярность осей отверстий М5 к поверхности А не более 0,1 мм.
2.2.1.2 Разметка и установка согласующих усилителей ВК-312 и ВК-315А.

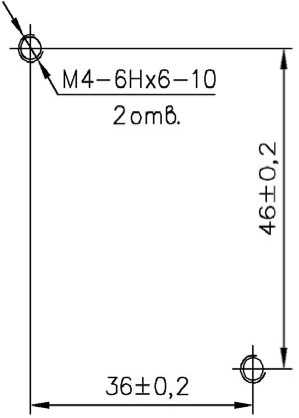

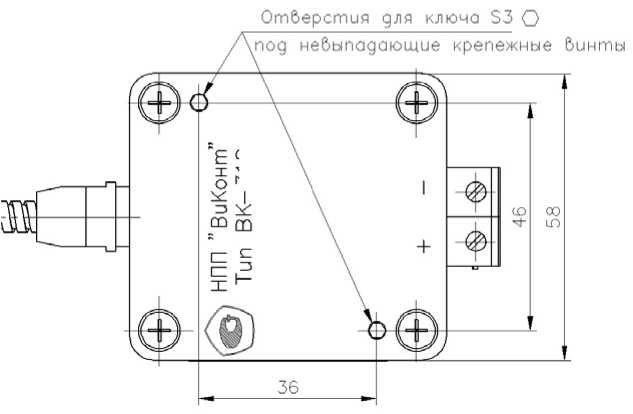

Установочные размеры для предусилителей вибропреобразователей ВК-312 и ВК-315А приведены на Рис.4б.
Согласующие усилители ВК-312 и ВК-315А крепятся на двух невыпадающих винтах. Для установки использовать шестигранный ключ S3.
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-16.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-17.jpg)
Рис. 4б
-

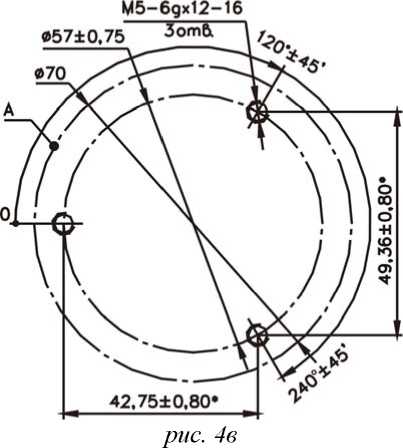

2.2.1.3 Разметка и установка вибропреобразователя ВК-310. Установочные размеры для вибропреобразователя ВК-310 приведены на Рис. 4в.
*- размер для справок.
Поверхность А под установку вибропреобразователя. Неплоскостность не более 0,05 мм. Шероховатость не более Ra3.2. Неперпендикулярность осей отверстий М5 к поверхности А не более 0,1 мм.
-
2.2.2. Установка вторичного блока.
Для установки вторичного блока разметить место в соответствии с установочными размерами приведенными на рис. 5а, 5б.

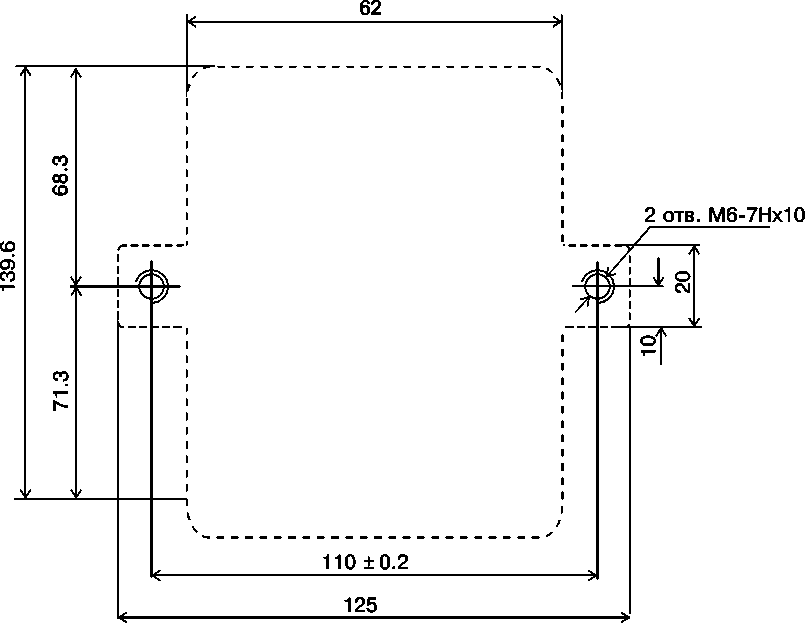

2.2.1.4 Разметка под установку вторичного блока ВК-320.
Разметка под установку вторичного блока ВК-320 в щите приведена на рис. 5а.
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-20.png)
рис. 5а

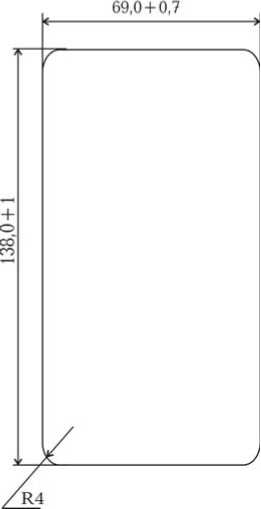

2.2.1.5 Разметка под установку вторичного блока ВК-321.
Разметка под установку вторичного блока ВК-321 в щите приведена на рис. 5б.
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-21.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-22.jpg)
рис. 5б
Установка вторичного блока ВК-320В предусмотрена на DIN-рельс.
-
2.2.3. Проложить и подключить соединительные кабели.
-
- При монтаже кабель, соединяющий вибропреобразователь и вторичный блок, надежно закрепить по всей длине. Рекомендуемый шаг закрепления - 0,5 м.
-
- Установить вторичный блок в щите (ВК-320, ВК-321) или на DIN-рейке (ВК-320В).
-
- Выполнить заземление блока согласно требований п. 2.1.
-
- Провести соединение блоков по схемам соединений (рис. 3). Кабель для каждого выхода вибропреобразователя должен иметь две жилы, заключенные в экран. Допускается объединение любого количества пар сигнальных жил в один общий экран.
-
- К цепям предупредительной и аварийной сигнализации подключить внешние устройства, которые будут срабатывать при превышении предупредительного и/или аварийного уровней вибрации (звуковая и/или световая сигнализация, система защиты и др.), а к токовому выходу - регистрирующий прибор (самописец, регистратор, система телемеханики и др.).
Прокладка кабелей и установка прибора может выполняться эксплуатирующей и/или монтажной организацией с использованием разъемов, входящих в комплект поставки. Использование других разъемов недопустимо.
2.3. Подготовка к работе.До начала работы необходимо выполнить следующие действия:
-
- Установить и соединить прибор в соответствии с требованиями п. 2.2.
-
- Подключить прибор к сети питания: 220В/50 Гц - для блоков ВК-321 и ВК-320; 24 В (пост) - для блока ВК-320В. При этом на передней панели вторичных блоков ВК-321 и ВК-320 загорится зеленый светодиод “220 В”.
-
- Убедиться, что указанные в паспорте прибора значения уставок, выставленные на предприятии-изготовителе, соответствуют требованиям правил технической эксплуатации агрегата, контролируемого прибором “КАСКАД-СИСТЕМА”.
- Заводские значения времени задержки срабатывания для аварийной сигнализации 2±0,5 сек, для предупредительной сигнализации 2±0,5 с.
Стандартные значения уставок: предупредительная 4,5 мм-с-1
аварийная 7,1 мм-с-1.
В том случае, если при монтаже или в процессе эксплуатации прибора “КАСКАД-СИСТЕМА” выявилась необходимость изменить значения одной или обоих уставок (вторичные блоки ВК-320 и ВК-321), свяжитесь с предприятием-изготовителем (тел./факс (095) 955-2786) и согласуйте сроки отправки прибора для проведения коррекции уставок.
Если по каким-то причинам, осуществить такую отправку невозможно, сообщите на предприятие-изготовитель о Вашем намерении провести корректирование уставок самостоятельно. В этом случае, Вы получите необходимые консультации и разрешение на нарушение пломб._____________________________________________________________________________________
Внимание!
Регулирование параметров «усиление» и «начальный ток 4 мА»
производится только на измерительном стенде при калибровке прибора.
2.3.1. Установка уровней уставок для вторичных блоков ВК-320 и ВК-321.Уровни уставок для вторичного блока ВК-320 выставляются следующим образом:
-
- отверните 4 винта, крепящих переднюю панель вторичного блока. Снимите переднюю панель;
-
- установите вибропреобразователь (датчик) на вибростол виброустановки и соедините его со вторичным блоком, как показано на схеме рис.6;
-
- подключите вторичный блок к сети;
-
- на виброустановке задайте значение виброскорости, соответствующее требуемому значению предупредительной уставки;
-
- вставьте отвертку в регулировочный винт резистора, помеченного знаком “ПР”, и медленно поворачивая винт, добейтесь срабатывания желтого (красного) светодиода;
Следует учитывать, что задержка срабатывания сигнализации после превышения заданного уровня предупредительной уставки составляет около 5 секунд.
-
- на вибростенде задайте значение виброскорости, соответствующее требуемому значению аварийной уставки.
-
- вставьте отвертку в регулировочный винт резистора, помеченного знаком “АВ”, и медленно поворачивая винт, добейтесь срабатывания красного светодиода.
Следует учитывать, что задержка срабатывания сигнализации после превышения заданного уровня аварийной уставки составляет около 5 секунд.
Уровни аварийной и предупредительной уставок при регулировании рекомендуется контролировать по вольтметру постоянного тока, подключенному к выводам 3 и 6 разъема “Выходы” (см. на Рис.6д).
Постоянное напряжение на выводе 3 разъема “Выходы” пропорционально уровню аварийной уставки; постоянное напряжение на выводе 6 разъема “Выходы” пропорционально уровню предупредительной уставки, коэффициент пропорциональности равен 0.1 В/мм. с-1. Например, уровню уставки 7.2 мм.с-1 соответствует напряжение 0.72 В.
Уровни уставок для вторичного блока ВК-321 выставляются следующим образом:
(условные номера органов управления приведены в соответствии с рисунком приложения 3).
-
1. Нажмите на кнопку 10 на передней панели вторичного блока. При этом на индикаторах будет показано текущее значение предупредительной уставки. Удерживая кнопку 10 в нажатом положении, вставьте отвертку в отверстие 9, под которым расположен шлиц регулятора. Вращайте отверткой, не отпуская кнопку 10 и наблюдая за показаниями индикатора 12. Прекратите вращение, как только на индикаторе высветится требуемое значение предупредительной уставки.
-
2. Нажмите на кнопку 5 на передней панели вторичного блока. При этом на индикаторах будет показано текущее значение аварийной уставки. Удерживая кнопку 5 в нажатом положении, вставьте отвертку в отверстие 6, под которым расположен шлиц регулятора. Вращайте отверткой, не отпуская кнопку 5 и наблюдайте за показаниями индикатора 12. Прекратите вращение, как только увидите на индикаторе требуемое значение аварийной уставки.
• Проведите контроль срабатывания предупредительного и аварийного реле:
-
1. С помощью штыря 0 2 мм через отверстие 8 нажмите на кнопку, расположенную под этим отверстием. Удерживая кнопку 8 в нажатом состоянии, медленно поверните шлиц регулятора 7 с помощью отвертки. Установите контрольное значение СКЗ виброскорости по показаниям индикатора 12.
Если установленное значение превышает предупредительную уставку, но не превышает аварийную, то с задержкой 2±0,5 секунд контакты цепи предупредительной сигнализации замкнутся, а желтый светодиод 11 замигает.
Если установленное значение превышает аварийную уставку, то с задержкой 2±0,5 секунд контакты цепи аварийной сигнализации замкнутся, а красный светодиод 4 замигает.
-
2. Отпустите кнопку контроля 8 - первоначальное состояние индикатора восстановится через 1-2 секунды. При этом, если устанавливаемое значение СКЗ виброскорости превышало значение аварийной уставки, останется гореть красный светодиод 4 стабильным светом, сигнализируя о том, что произошло срабатывание аварийной сигнализации.
-
3. Нажмите на кнопку 5, чтобы погасить красный светодиод 4.

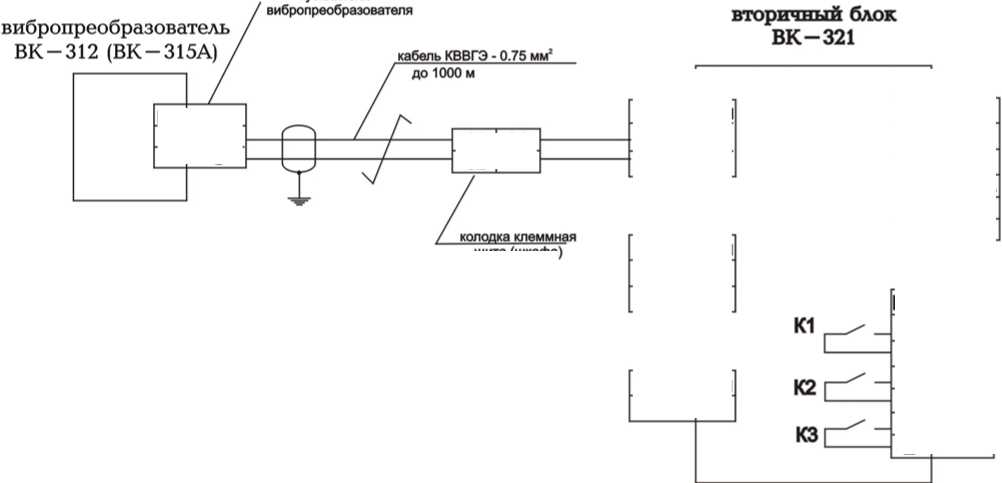

2.3.2.1 Вибропреобразователи ВК-315А, ВК-312 и вторичный блок ВК-321.
колодка клеммная на корпусе согласующего усилителя
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-23.jpg)
щита (шкафа)
Кон |
Цепь |
- |
общ. |
+ |
+U |
С1 |
С1 |
С2 |
С2 |
Х1 | |
Цепь |
Кон |
-Вх |
3 |
+ Вх |
4 |
Х4 | |
Цепь |
Кон |
-220В |
2 |
-220В |
3 |
Х5 | |
Цепь |
Кон |
L |
1 |
Х2 | |
Кон |
Цепь |
3 |
общий |
2 |
общий |
6 |
4-20 мА |
7 |
0-бмА |
5 |
~и |
хз | |
Кон |
Цепь |
1 |
Пр |
3 |
Пр |
4 |
Ав 1 |
6 |
Ав 1 |
5 |
Ав 2 |
2 |
Ав 2 |
рис. 6а
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-24.jpg)
Кон |
Цепь |
1 |
-Ubmx |
2 |
резерв |
3 |
общий |
4 |
+ и |
С1 |
С1 |
С? |
О? |
Х1 | |
Цепь |
Кон |
-Вх |
3 |
+ Вх |
4 |
Х4 | |
Цепь |
Кон |
-220В |
2 |
-220В |
3 |
Х5 | |
Цепь |
Кон |
L |
1 |
Х2 | |
Кон |
Цепь |
3 |
общий |
2 |
общий |
6 |
4-20 мА |
7 |
0-бмА |
5 |
~и |
хз | |
Кон |
Цепь |
1 |
Пр |
3 |
Пр |
4 |
Ав 1 |
6 |
Ав 1 |
5 |
Ав 2 |
2 |
Ав 2 |
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-25.jpg)
рис. 6б
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-26.jpg)
щита (шкафа) Устанавливается в случае необходимости
Кон |
Цепь |
1 |
-Ubwx |
2 |
резерв |
3 |
общий |
4 |
+и |
01 |
01 |
О? |
0? |
Цепь |
Кон |
-24 В |
1 |
+ 24 В |
2 |
- Вх |
3 |
+ Вх |
4 |
Кон |
Цепь |
5 |
-и |
6 |
общий |
7 |
4-20 |
8 |
общий |
рис. 6в

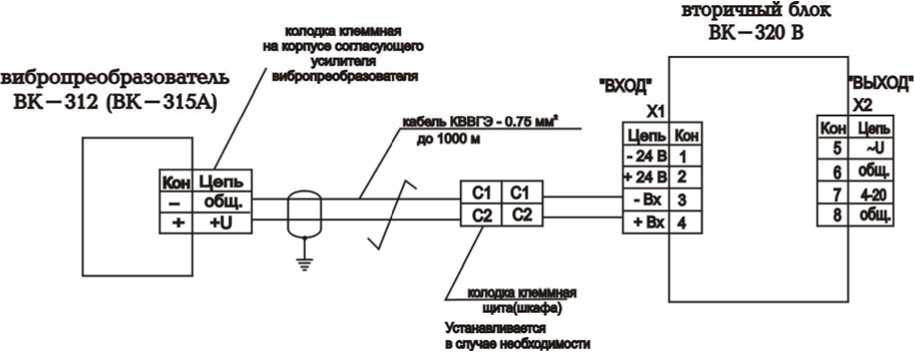

2.3.2.4 Вибропреобразователи ВК-312, ВК-315А и вторичный блок ВК-320В.
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-27.jpg)
рис. 6г

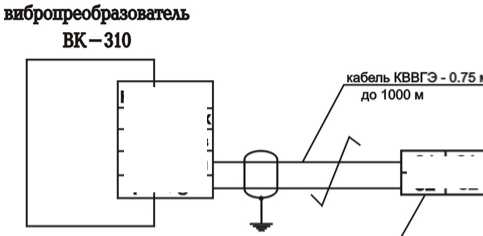

2.3.2.5 Вибропреобразователь ВК-310 и вторичный блок ВК-320.
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-28.jpg)
блок ВК-320
ХЗ 'Выходы*
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-29.jpg)
колодка клеммная щита (шкафа)
Кон |
Цепь |
1 |
~11вых |
2 |
резерв |
3 |
общий |
4 |
+и |
С1 |
С1 |
С2 |
02 |
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-30.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-31.jpg)
Цепь |
Кон. |
-Вх |
3 |
+Вх |
4 |
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-32.jpg)
Цепь
4-20 мА
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-33.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-34.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-35.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-36.jpg)
Общий
Конт. |
Цепь |
2 |
-220 В |
3 |
-220 В |
рис. 6д
2.3.2.6 Вибропреобразователи ВК-312, ВК-315А и вторичный блок ВК-320.

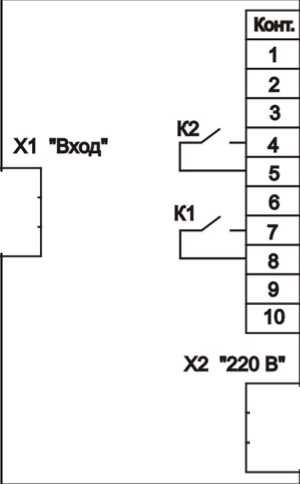

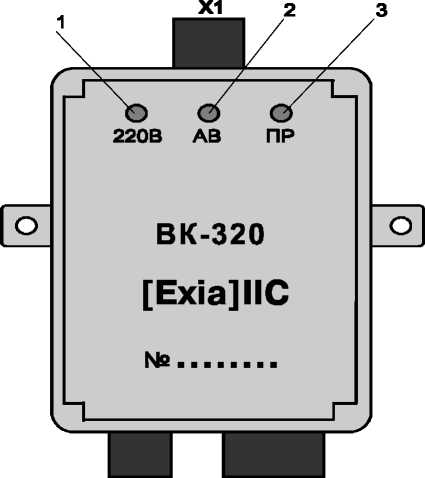

Вторичный блок ВК-320
ХЗ "Выходы”
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-37.jpg)
Цепь
Кон. АВ
Кон. ПР
4-20 мА
Общий
Цепь
-220 В
-220 В
Цепь
-Вх.
+Вх
Конт.
Х1 "Вход"
Конт
Х2 "220 В"
Конт.
2
кабель КВВГЭ (ТПП)
/колодка клеммная щита(шкафа) Устанавливается в случае необходимости
рис. 6е
колодка клеммная на корпусе согласующего усилителя вибропреобразователя вибропреобразователь

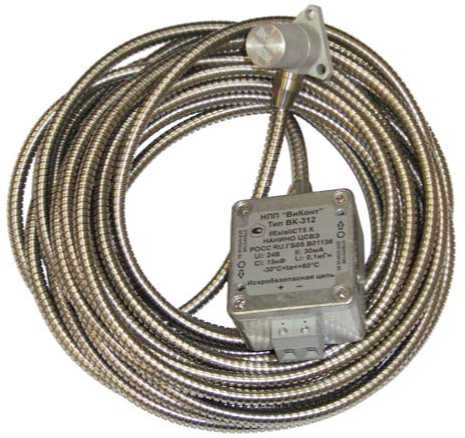

ВК-315А (ВК-312)
Конт. |
Цепь |
общ. | |
+ |
+U |
до 10ОО м
С1 |
С1 |
С2 |
С2 |
-
3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРА.
Прибор "КАСКАД-СИСТЕМА" не требует специального технического обслуживания, поэтому после первоначальной установки и проверки прибора, мероприятия по техническому обслуживанию сводятся к периодической проверке креплений вибропреобразователей на контролируемом агрегате, к наблюдению за исправностью и надежному креплению соединительных кабелей.
Вторичный блок ВК-321 имеет автономную систему контроля, которая позволяет проверить работу схем сигнализации и измерения. Для проведения автономного контроля необходимо отсоединить входные и выходные разъемы блока ("Входы", "Реле", "Выходы"), нажать кнопку (8) (здесь и далее см. рисунки приложения 3) на лицевой панели и вращая регулятор (7), обозначенный надписью "контроль", убедиться в изменении показаний цифрового индикатора, в изменении сигналов на аналоговых выходах, вспыхивании светодиодов предупредительной и аварийной сигнализации, замыкании контактов предупредительной и аварийной сигнализации при соответствующих показаниях цифрового индикатора. По окончании контроля работоспособности всех названных узлов блока следует уменьшить до минимума контрольный сигнал вращением регулятора "контроль" (по показаниям цифрового индикатора) и отпустить кнопку (8). Только после этого можно подсоединить входной и выходной разъемы блока. Включение контрольного устройства при неотсоединенных выходных разъемах может вызвать ложные срабатывания в системах защиты.
3.2. Возможные неисправности и способы их устранения.Перечень возможных неисправностей и способы их устранения приведены ниже, в таблице 4.
Таблица 4
Признаки неисправностей |
Вероятная причина |
Способ устранения |
Прибор подключен к сети, вибропреобразователь установлен на работающем оборудовании, но сигнал на выходах близок к "0" |
|
|
На выходах фиксируются предельные значения |
Обрыв цепи экрана при заземлении |
Проверить экран и заземление, устранить неисправность |
Ремонт прибора "КАСКАД-СИСТЕМА" может выполняться только специалистами НПП "ВиКонт" или сертифицированными фирмами-представителями.
-
4. МЕТОДИКА ПОВЕРКИ.
В настоящем разделе изложена методика первичной и периодической поверок прибора, соответствующая требованиям МИ 1873-88 "Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки".
Периодическая поверка производится при эксплуатации прибора один раз в год. Первичная поверка производится при выпуске из производства, а также после текущего или капитального ремонта. Поверка пьезоэлектрического преобразователя (датчика), согласующего усилителя и вторичного блока производится совместно.
4.1. Проведение поверки прибора.-
4.1.1. При проведении поверки выполняются операции и применяются средства поверки, указанные в таблице 5.
-
4.1.2. Перечень рекомендуемых средств поверки и контрольно измерительной аппаратуры приведен в приложении 1.
Таблица 5
Наименование операции |
№ пункта раздела поверки |
Средства поверки |
Обязательно дения опер пове |
сть прове-аций при рке |
При выпуске из производства |
При экс-плуата-ции и ремонте | |||
1. Внешний осмотр |
4.4 |
- |
+ |
+ |
2. Опробование и определение сопротивления изоляции |
4.5 |
(II разряд МИ 2070);
диапазон измерений:0,01 10 мА полоса частот 10 ч 10000 Гц.. |
+ |
+ |
3. Проверка параметров на базовой частоте: |
4.6 |
+ |
+ | |
3.1. диапазона измерений виброскорости; |
4.6.1 |
+ |
+ | |
3.2. значений коэффициентов преобразования аналоговых выходов (по току и напряжению); |
4.6.2 |
+ |
+ |
Наименование операции |
№ пункта раздела поверки |
Средства поверки |
Обязательность проведения операций при поверке | |
При выпуске из производства |
При экс-плуата-ции и ремонте | |||
3.3. нелинейности амплитудной характеристики аналоговых выходов (по току и напряжению) и отклонения значений коэффициентов преобразования от номинальных значений; |
4.6.3 |
(II разряд МИ 2070);
|
+ |
+ |
3.4. пределов допускаемой приведенной основной погрешности измерений СКЗ виброскорости цифровым индикатором (для вторичного блока ВК-321); |
4.6.4 |
4. Амперметр переменного тока: диапазон измерений:0,01 10 мА полоса частот 10 ч 10000 Гц.. |
+ |
+ |
3.5. Расчет значения времени задержки срабатывания предупредительной и аварийной сигнализации; |
4.6.5 |
+ |
+ | |
3.6. погрешности срабатывания предупредительной и аварийной сигнализации на установленном уровне. |
4.6.6 |
+ |
+ | |
4. Проверка параметров в рабочем частотном диапазоне: |
4.7 |
+ |
+ | |
4.1. неравномерности амплитудно-частотной характеристики в рабочем диапазоне частот 20^750 Гц и на частотах 10 и 1000 Гц по аналоговым выходам вторичных блоков по току и напряжению; |
4.7.1; 4.7.2 |
+ |
+ | |
4.2. неравномерности амплитудно-частотной характеристики прибора по цифровому индикатору в частотном диапазоне 20^750 Гц и на частотах 10 и 1000 Гц. |
4.7.3 |
+ |
+ |
При проведении поверки средства поверки, а также вспомогательное оборудование должны иметь защитное заземление.
4.3. Условия поверки.При проведении поверки соблюдаются следующие условия:
температура окружающего воздуха от 15 до 25 °С; относительная влажность воздуха от 30 до 80%;
атмосферное давление от 84 до 106,7 кПа (от 650 до 800 мм рт.ст.);
4.4. Внешний осмотр.При проведении внешнего осмотра проверяются:
комплектность и чистота прибора;
наличие маркировки;
отсутствие повреждений корпуса, соединительных кабелей и соединений;
4.5. Опробование.Поверка прибора производится на поверочной виброустановке (II разряд МИ 2070-90).
-
4.5.1. Перед поверкой необходимо произвести опробование. Для опробования необходимо выполнить следующие операции:
-
- собрать схему поверки (рис. 7);
-
- установить вибропреобразователь на стол виброустановки;
-
- включить источник питания и, задавая на виброустановке различные значения виброскорости, проконтролировать уровни выходных сигналов.
Прибор признается работоспособным, если при изменении задаваемого уровня виброскорости наблюдается синхронное изменение уровней выходных сигналов. В противном случае прибор бракуется и к поверке не допускается.

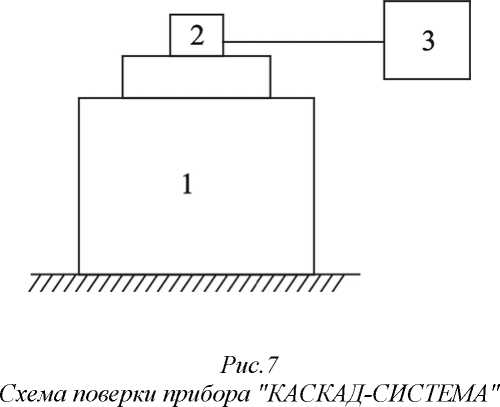

![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-38.jpg)
-
1 - поверочная виброустановка (II разряд по МИ 2070-90);
-
2 - вибропреобразователь в комплекте прибора "КАСКАД-СИСТЕМА"
-
3 - вторичный блок измерения и индикации;
-
4.5.2. С помощью мегомметра определить сопротивление изоляции между закороченными выводами кабеля питания и зажимами защитного заземления. Измерения проводить при напряжении постоянного тока не менее 500 В. Сопротивление изоляции должно быть не менее 20 МОм.
Проверку в диапазоне измеряемых СКЗ виброскорости, коэффициентов преобразования по току и напряжению вторичного блока, погрешностей измерений по цифровому индикатору на базовой частоте, а также задержки срабатывания по предупредительной и аварийной уставкам комплекта прибора "КАСКАД-СИСТЕМА" проводят следующим образом:
4.6.1. Проверка значения начального тока.Вибропреобразователь (датчик) закрепить на вибростоле поверочной виброустановки и подключить ко входу вторичного блока. К выходу вторичного блока подключить контрольно измерительные приборы в соответствии со схемой рис. 8 (вариант - в соответствии с типом вторичного блока поверяемого прибора).
Измерить значение выходного тока при отсутствии вибрации (начальный ток) на токовых выходах. Значение начального тока должно быть равным 4,0±0,1 мА, для унифицированного токового выхода "4ч20 мА" и не должно превышать 0,01 мА для выхода переменного тока. При невыполнении данного требования вибропреобразователь к дальнейшей поверке не допускается и возвращается изготовителя для ремонта и настройки.
4.6.2. Проверка диапазона измерений виброскорости.На виброустановке возбуждаются колебания с частотой 45 Гц и рекомендуемыми СКЗ виброскорости, указанными в таблице 6. Результаты измерений и расчетов заносятся в табл. 6 (рекомендуемая форма).
Расчет значений коэффициентов преобразования осуществляется по формулам:
- для диапазона (0^5 мА) постоянного тока:
1вых./
пр.1
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-39.png)
5
0i
(мА-с/мм)
(5.1.)
- для диапазона (4^20 мА) постоянного тока
Кп 2 = 1вых;> 1о , (мА-с/мм)
V 0 i
где: 10=4мА.
(5.2)
- для диапазона (0:3 В) переменного тока
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-40.png)
пр.3
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-41.png)
выхл
(В- с/мм)
(5.3)
Значения величин - напряжения и скорости - должны подставляться в формулы в
СКЗ.
-
4.6.4. Расчет значений нелинейности амплитудной характеристики аналоговых выходов (по току и напряжению).
- Расчет значений нелинейности амплитудной характеристики аналоговых выходов (по току и напряжению) выполняют по формулам:
__ 1 i=n
к„= n 5 К.
np.i ’
i=1
-
5 = К__ К J00, (%)
(5.4)
ai
пр.
где: К - среднее арифметическое значение коэффициента преобразования в диапа-пр.
зоне значений скорости по каждому из аналоговых выходов (мА-с/мм; В-с/мм);
5а - нелинейность амплитудной характеристики по аналоговым выходам вторичных блоков в диапазонах выходных токов (0^5 мА), (4^20 мА) и напряжений (0^3 В, перем.), %.
В качестве значения нелинейности АХ прибора по аналоговым выходам вторичных блоков принимаются максимальные значения 5а по каждому из выходов.
- Отклонения действительных значений коэффициентов преобразования от номинальных значений по формуле;
А,. = К - к' (мА-с/мм; мВ-с/мм; мВ-с2/м)
Кпр . пр.ном. пр .
где: Кпр.ном. - номинальное значение коэффициента преобразования;
Кпр . - среднее арифметическое значение действительных коэффициентов преоб-
разования.
-
4.6.5. Расчет значений приведенной погрешности измерений СКЗ по результатам измерений виброскорости цифровым индикатором.
Для расчета текущих значений приведенной погрешности по результатам измерений виброскорости цифровым индикатором используют формулу:
(5.5)
a4i
О = (VB I) wo (%)
a 4i V
где: |
Voi - СКЗ виброскорости, задаваемые на поверочной установке, мм/с; Vei - СКЗ виброскорости, отсчитываемые по цифровому индикатору прибора, мм/с; V,< - СКЗ виброскорости, соответствующее конечному значению шкалы цифрового индикатора, мм/с; За основную приведенную погрешность прибора (по цифровому индикатору) прини- |
мают S4max - максимальное из значений 5a4i , %;
4.6.6. Расчет значения времени задержки срабатывания предупредительной и аварийной сигнализации.
Расчет значения времени задержки срабатывания предупредительной и аварийной сигнализации осуществляется по формуле:
tзаД= 12 - tl (с-)
(5.7)
где: t1 - текущий момент времени, когда на виброустановке воспроизведено значение СКЗ виброскорости, равное или на 1-^2 % превышающее значение предупредительной или аварийной уставки (4,5 мм/с или 7,5 мм/с);
t2 - текущий момент времени, когда на приборе засветится индикатор предупредительной или аварийной сигнализации.
4.6.7. Расчет погрешности срабатывания предупредительной и аварийной сиг-считанное по значениям сигналов на аналоговых выходах в момент вспыхивания светодиода предупредительной сигнализации (с учетом заданного времени задержки), мм/снализации на заданных уровнях.
Расчет погрешности срабатывания сигнализации на заданных уровнях осуществляется по формулам:
VВ(ПР) V0(ПР))100 (%)
Оуст.ПР
Оуст.АВ
V o( ПР)
V В( АВ) V 0( АВ) )юо (%)
(5.8)
(5.9)
V o( АВ)
где: VB(nP) - значение виброскорости, полученное на цифровом индикаторе или рас-
V0(np>- значение виброскорости, воспроизведенной на вибростоле виброустановки (например 4,5 мм/с);
VB(AB) - значение виброскорости, полученное на цифровом индикаторе или рассчитанное по значениям сигналов на аналоговых выходах в момент вспыхивания светодиода аварийной сигнализации (с учетом заданного времени задержки) мм/с;
V0(AB) - значение виброскорости, воспроизведенной на вибростоле виброустановки (например 7,1 мм/с).

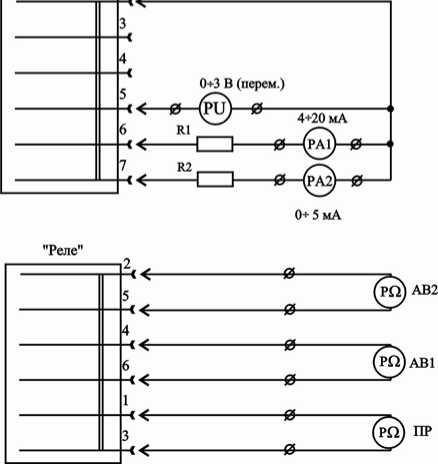

Схема подключения СИ к аналоговым выходам ВК-321
"Выходы" 2
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-42.jpg)
PU- вольтметр для измерения напряжения 0 * 3 В (перем.) (В7-27А или 2426 фирмы "Брюль и Къер" - в зависимости от частот сигнала);
РА1 - амперметр для измерения тока 4* 20 мА (пост.)
РА2 - амперметр для измерения тока 0*5 мА (пост.)
Rl, R2 - резисторы 250 Ом ±0,1%
мультиметр MV63 или аналогичный прибор
PQ — мультиметр MV63 или аналогичный в режиме омметра
Схема подключения СИ к аналоговым выходам ВК-320
"Выходы" 1
4 |
-- | ||
5 г |
^ЛВ | ||
7 | |||
8 _г 4- |
^ПР | ||
9 |
4+20 мА | ||
10 г |
1_____1 UAll JP ' R1 | ||

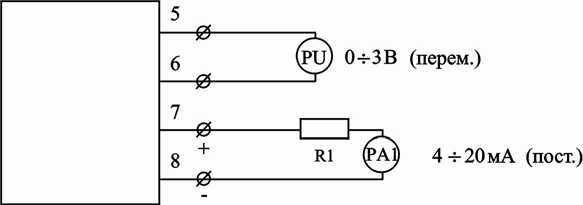

Схема подключения СИ к аналоговым выходам ВК-320 В
"Выход"
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-43.jpg)
рис. 8
-
4.6.8. Расчет значений приведенной погрешности измерений СКЗ по результатам измерений виброскорости цифровым индикатором.
Для расчета текущих значений приведенной погрешности по результатам измерений виброскорости цифровым индикатором используют формулу:
& = VB Vo) 100 (%)
a 4i V
(5.5)
где: |
Voi - СКЗ виброскорости, задаваемые на поверочной установке, мм/с; \'в| - СКЗ виброскорости, отсчитываемые по цифровому индикатору прибора, мм/с; Vx - СКЗ виброскорости, соответствующее конечному значению шкалы цифрового индикатора, мм/с; За основную приведенную погрешность прибора (по цифровому индикатору) прини- |
мают S4max - максимальное из значений 5a4i , %;
Расчет значения времени задержки срабатывания предупредительной и аварийной сигнализации осуществляется по формуле:
tзаД. = 12 ~ t1 (C-) (5-7)
где: t1 - текущий момент времени, когда на виброустановке воспроизведено значение СКЗ виброскорости, равное или на 1-^2 % превышающее значение предупредительной или аварийной уставки (4,5 мм/с или 7,5 мм/с);
t2 - текущий момент времени, когда на приборе засветится индикатор предупредительной или аварийной сигнализации.
4.6.10. Расчет погрешности срабатывания предупредительной и аварийнойсигнализации на заданных уровнях.
Расчет погрешности срабатывания сигнализации на заданных уровнях осуществляется по формулам:
VВ(ПР) V0(ПР)) 100 (%)
-
V Л 0
0(ПР)
V В( АВ) V 0( АВ) ) 100 (%)
-
V Л 0
0(АВ)
У уст. ПР
У уст. АВ
(5.8)
(5.9)
где: VB(nP) - значение виброскорости, полученное на цифровом индикаторе или рассчитанное по значениям сигналов на аналоговых выходах в момент вспыхивания светодиода предупредительной сигнализации (с учетом заданного времени задержки), мм/с
Vo(np) - значение виброскорости, воспроизведенной на вибростоле виброустановки (например 4,5 мм/с);
VB(AB) - значение виброскорости, полученное на цифровом индикаторе или рассчи-
танное по значениям сигналов на аналоговых выходах в момент вспыхивания светодиода аварийной сигнализации (с учетом заданного времени задержки) мм/с;
V0(AB) - значение виброскорости, воспроизведенной на вибростоле виброустановки (например 7,1 мм/с).
Таблица 6
Поверочная виброустановка:
тип....................; F6a3 =.............., Гц
тип....................; F6a3 =.............., Гц
Тип вибропреобразователя Зав. №................ |
Тип вторичного блока.................... Зав. №..................... |
__ 1 n Кпр |
max % | |||||||||||
V0i, мм/с |
реком. |
0,5 |
1,0 |
4,5 |
7,1 |
10,0 |
15,0 |
25,0 |
30,0 | |||||
фактич. | ||||||||||||||
Выход по пост. току (0:5 мА) |
1вых.1, мА |
- |
- | |||||||||||
Кпр.1, мА-с/мм |
- | |||||||||||||
5а1, % |
- | |||||||||||||
Выход по пост. току (4^20 мА) |
1вых.2? мА |
- |
- | |||||||||||
Кпр.2, мА- с/мм |
- | |||||||||||||
5а2, % |
- | |||||||||||||
по перем. на-пряжению |
ивЫХ.3; В |
- |
- | |||||||||||
Кпр.3, В-с/мм |
- | |||||||||||||
5а3, % |
- | |||||||||||||
Выход по цифровому индикатору |
VB, мм/с | |||||||||||||
За4, % |
- | |||||||||||||
Уставки |
ПР, мм/с |
Сопротивление изоляции между закороченными сетевыми выводами и зажимом защитного заземления вторичного блока: | ||||||||||||
АВ, мм/с |
- | |||||||||||||
^зад-? с- | ||||||||||||||
Яуст. |
Таблица 7
Поверочная виброустановка:
тип.....................; F6a3 =.............., Гц
Тип вибропреобразователя зав. №........... |
Тип вторичного блока................... зав. №............... | |||||||||||
Foi, Гц |
10,0 |
20,0 |
45,0 |
80,0 |
160,0 |
250,0 |
500,0 |
750,0 |
900,0 |
1000 |
X Л | |
S |
реком. |
5,0 |
10,0 |
10,0 |
10,0 |
10,0 |
5,0 |
5,0 |
3,0 |
3,0 |
3,0 | |
фактич | ||||||||||||
Выход по пост. току (0+5 мА) |
1вых.1, мА | |||||||||||
Кпр.1, мА-с/мм | ||||||||||||
Yal, % | ||||||||||||
Выход по пост. току (4+20 мА) |
1вых.2, мА | |||||||||||
Кпр.2, мА-с/мм | ||||||||||||
Ya2, % | ||||||||||||
Выход по перем. на-пряже нию (0+3 В) |
Цвых.З? В | |||||||||||
Кпр.3, В-с/мм | ||||||||||||
Ya3, % | ||||||||||||
Выход по цифровому инди катору |
Vb, мм/с | |||||||||||
Ya4, % |

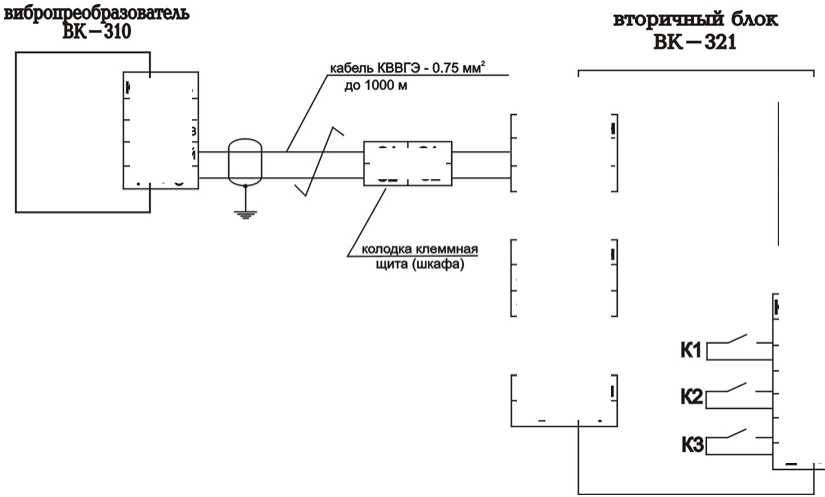

Вибропреобразователь из комплекта испытываемого прибора устанавливают на вибростоле поверочной виброустановки. Средства измерений, подключаемые к вторичному блоку, соединяют в соответствии с рис. 8. На поверочной виброустановке воспроизводят колебания с рекомендуемыми значениями частот и СКЗ виброскорости, указанными в таблице 7. При этом регистрируют значения токов, напряжений на выходах вторичных блоков прибора и показания цифрового индикатора и записывают их в таблицу 7 (рекомендуемая форма).
-
4.7.1. Определение неравномерности амплитуДно-частотной характеристики (yY в рабочем частотном Диапазоне 20+750 Гц по аналоговым выхоДам вторичных блоков.
Неравномерность амплитудно-частотной характеристики (yi ) вычисляют по формуле: К"^3100, %
(5.10)
К пр . баз.
где: Кпр. fi - коэффициент преобразования в частотном диапазоне при i-ом значении частоты, вычисляемый по формулам 5.1 + 5.3. для Кпр.1 + Кпр.3
Кпр.баз. - значения коэффициентов на базовой частоте 45 Гц.
В качестве значения неравномерности АЧХ прибора в частотном диапазоне
20+750 Гц принимается максимальное значение yi по каждому из выходов.
4.7.2. Неравномерность АЧХ на граничных частотах 10 и 1000 Гц определяют по формулам: КР(=10Гц ) Кпр.баз} 100 (%)
к ’ ^0)
пр. баз.
пр. (=1000 Гц) Кпр.баз} 100 (% )
к ’ 0)
пр. баз.
Y (10 Гц)
Y(000 Гц)
(5.11)
4.7.3. Неравномерность АЧХ прибора по цифровому индикатору (y4i) в частотном диапазоне
20+750 Гц и на частотах 10 и 1000 Гц вычисляют по формуле: Y = VB VB6aJ 100, (%)
(5.12)
4 V
У Вбаз.
где: Vsi - значение измеренной прибором виброскорости (при постоянном в частотном диапазоне значении виброскорости на поверочной виброустановке), мм/с;
\'в.ба.„ - значение измеренной на базовой частоте (45 Гц) виброскорости, мм/с.
В случае, если на поверочной виброустановке невозможно обеспечить постоянное в частотном диапазоне значение виброскорости, такое же, как на базовой частоте, то либо снижают значение виброскорости до уровня обеспечиваемого во всем частотном диапазоне, либо приводят результаты измерений к одному уровню (нормируют относительно значения на базовой частоте) путем введения в расчетную формулу (5.12) множителя ("n") у результата измерения виброприбора (VHi-n), численно равного отношению значения заданной виброскорости на базовой частоте к значению заданной на виброустановке виброскорости на текущей нормируемой частотной точке.
В качестве значения основной погрешности цифрового индикатора в частотном диапазоне 20+750 Гц принимается максимальное из значений y4i.
4.8. Оформление результатов поверки.Результаты поверки признаются положительными, если все измеренные и рассчитанные параметры прибора соответствуют требованиям п.п. 1.3.2 настоящих РЭ.
Положительные результаты поверки оформляются отметкой в формуляре.
При отрицательных результатах поверки на прибор выдается извещение о непригодности с указанием причин и прибор к применению не допускается.
-
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.
-
5.1. Прибор, упакованный на предприятии-изготовителе, допускается транспортировать любым видом наземного транспорта в закрытых транспортных средствах.
-
При транспортировании самолетом прибор должен быть размещен в отапливаемых герметизированных отсеках.
-
5.2. Прибор до введения в эксплуатацию следует хранить на складах в упаковке предприятия-изготовителя при температуре окружающего воздуха 5т40°С и относительной влажности до 80%.
Хранить прибор без упаковки следует при температуре 10т35°С и относительной влажности до 80%.
Срок хранения в складских условиях не более 6 месяцев. По истечении указанного срока необходимо провести повторную поверку прибора.
-
6. ГАРАНТИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
Несмотря на простое управление, не следует начинать работу с прибором “КАСКАД-СИСТЕМА”, не ознакомившись предварительно с “Руководством по эксплуатации”.
Прибор разработан и исполнен специально для непрерывной работы в условиях закрытых промышленных помещений. Использование прибора, а также отдельных его блоков на открытом воздухе требует специального исполнения.
Использовать разъемы прибора можно только по назначению, в точном соответствии с настоящим Руководством по эксплуатации.
Не допускайте прямого попадания воды и грязи в разъемы прибора.
Любая несанкционированная попытка вскрытия блоков прибора “КАСКАД- СИСТЕМА”, а также нарушение правил эксплуатации влекут за собой прекращение гарантийных обязательств!
При возникновении нештатной ситуации в работе прибора, просим обращаться на предприятие-изготовитель - ООО НПП “ВиКонт”:
тел. (495) 955-2527
факс (495) 955-2786
E-mail: vicont@aha.ru
Интернет: www.vicont.ru
Адрес для переписки: 115191, г. Москва, а/я 65
ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ -
18 МЕСЯЦЕВ,
НО НЕ БОЛЕЕ 24 МЕСЯЦЕВ СО ДНЯ ВЫПУСКА ИЗ ПРОИЗВОДСТВА.
Приложение 1.ПЕРЕЧЕНЬ контрольно-измерительных приборов и оборудования, необходимых при поверке
Наименование |
Кол- во |
Основные метрологические характеристики (диапазоны измерений, классы точности или оценка погрешностей) |
Установка поверочная вибрационная ВСВ - 133 |
1 шт . |
II разряд МИ 2070-90: рабочий диапазон частот 10:1000 Гц, амплитуда виброускорения до 50 м/с2. основная погрешность воспроизведения в диапазоне частот ± 4%. |
Вольтметр универсальный В7-65 |
3 шт . |
Диапазон измерения: напряжения постоянного и переменного тока 0 ч 700 В; постоянного и переменного тока 0 ч 200 мА; рабочий диапазон частот - 0, 02 ч 100 кГц; Предел допускаемой основной погрешности не более ±(0,6 % + 200 ед. мл. разр.) |
Мегомметр ЭС 0210 |
1 шт . |
Диапазон измерения 0 ч 1000 МОм. Выходное напряжение - не менее 500 В. Класс точности - 2,5. |
Примечание.
Допускается использование других, аналогичных средств измерения с метрологическими характеристиками не хуже приведенных в таблице.
Все средства поверки должны иметь действующие свидетельства о поверке.
Приложение 2ПЕРЕЧЕНЬ ССЫЛОЧНЫХ ДОКУМЕНТОВ
Обозначение |
Наименование Документа |
Лист |
ГОСТ 22261-94 |
Средства измерений электрических и магнитных величин. Общие технические требования. |
3 |
ГОСТ Р 51330.10-99 (МЭК 60079-11-98) |
Электрооборудование взрывозащищенное. Часть 11. Искробезопасная цепь "i" |
3, 36 |
ГОСТ Р 51330.0-99 (МЭК 60079-0-98) |
Электрооборудование взрывозащищенное. Часть 0. Общие требования. |
3, 36 |
ГОСТ 15150-69 |
Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения, транспортировки в части воздействия климатических факторов внешней среды. |
3 |
ПУЭ, гл. 7.3 |
Правила устройства электроустановок., г. Санкт-Петербург, издательство "Деан", 1999 г. |
3 |
ГОСТ 14192-96 |
Маркировка грузов. |
15 |
ГОСТ 6465-76 |
Эмали ПФ-115. Технические условия. |
15 |
МИ 1873-88 |
Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки. |
24 |
МИ 2070-90 |
ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3З10 в - 1 степени - 2З10 в 4 степени Гц. Рекомендация. |
26, 35 |

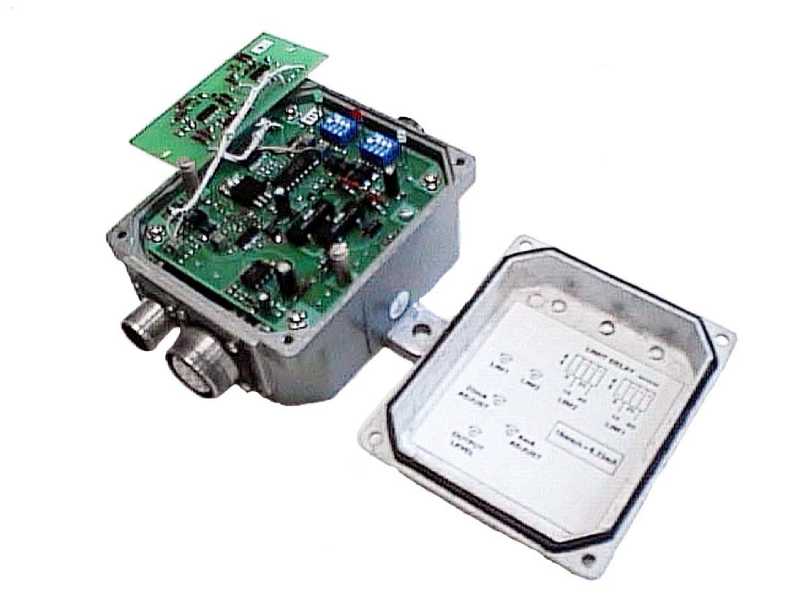

Общий вид вторичных блоков.
ВК-320
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-44.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-45.jpg)
Х2 ХЗ
-
1 - зеленый светодиод - горит при подключении питания;
-
2 - красный светодиод - сигнализирует превышении аварийной уставки;
-
3 - желтый (красный ) **светодиод - сигнализирует о превышении предупредительной уставки.
ВК-320В
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-46.jpg)
Снезд=:
1, 2 - питание 24 В;
3, 4 - вхоД от вибропреобразователя;
5, 6 - выход переменного напряжения; 7,8 - выход постоянного тока 4-20 мА; а - отверстия для пломбирования
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-47.jpg)
14 |
15 |
искробезо- |
16 |
17 |
пасная цепь 1_доп<0,1 мГн Сдоп<0,1 мкФ |
РЕЛЕ ВЫХОДЫ
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-48.png)
-220 В 0.25 А 0.25 А
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-49.jpg)
-
1 - зеленый светодиод , горит при исправной линии связи;
-
2 - аналого-дискретный индикатор значения СКЗ виброскорости;
-
3 - переключатель конечного значения шкалы;
-
4 - красный светодиод , мигает при превышении аварийной уставки. Горит равномерно если ранее было превышение аварийной уставки;
-
5 - кнопка аварийной уставки. При нажатии происходит гашение светодиода, если ранее аварийная уставка была превышена, и уровень аварийной уставки показывается на индикаторах;
-
6 - регулятор уровня аварийной уставки;
-
7 - регулятор уровня контрольного сигнала;
-
8 - кнопка включения контрольного сигнала, при нажатии контрольный сигнал суммируется с полезным сигналом;
-
9 - регулятор уровня предварительной уставки;
-
10 - кнопка предварительной уставки. При нажатии предварительная уставка показывается на индикаторах;
-
11 - желтый светодиод мигает при превышении предварительной уставки;
-
12 - цифровой индикатор СКЗ виброскорости;
-
13 - красный светодиод ярко горит при обрыве и коротком замыкании линии связи между ВК-321 и вибропреобразователем;
14, 15 - резерв;
16, 17- входы;
18, 19, 20 - резерв;
21, 22- нормально разомкнутые контакты аварийной сигнализации;
23, 24- нормально разомкнутые контакты предупредительной сигнализации;
-
25- общий;
-
26- выход тока 4-20 мА
-
27- выход напряжения постоянного тока;
-
28- резерв; 29- общий; 30- выход напряжения переменного тока;
31- выход тока 0-5 мА; 32- сеть; 33, 34 -резерв;
35- сеть; 36- предохранители; 37- клемма заземления.
Общий вид вибропреобразователей.

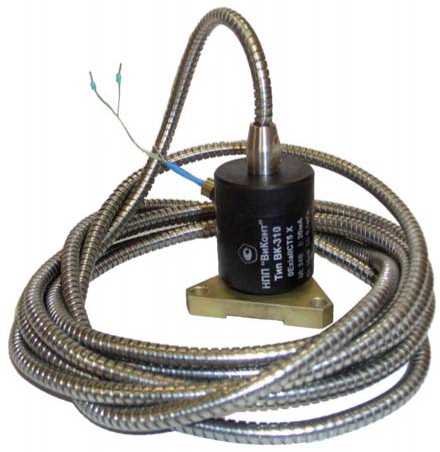

Вибропреобразователь ВК-310 со встроенной электроникой
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-50.jpg)
Вибропреобразователь ВК-312 с выносной электроникой.
Вибропреобразователь ВК-315А с выносной электроникой
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-51.jpg)
![Руководство по эксплуатации. Прибор для измерения и контроля вибрации](mp_html/1657027525635f04a9053fd_files/1657027525635f04a9053fd-52.jpg)
D:\VICONT\APPARATURA\CASCAD\Sistema\MANUAL\RE_SISTEMA_05.doc
