Методика поверки «Газоанализаторы модели SESAM i60 FT SII» (МП-ИНС-23/11-2019)

УТВЕРЖДАЮ Руководитель ЛОЕИ QO «ИНЭКС СЕРТ»

Горбачев

2019 г.

Газоанализаторы модели SESAM i60 FT SII Методика поверки.

МП-ИНС-23/11-2019

Настоящая методика поверки распространяется на Газоанализаторы модели SESAM i60 FT SII (далее по тексту — газоанализаторы) предназначенные для автоматического контроля содержания кислорода, диоксида, углекислого газа, углеводородов и оксида азота в выхлопных газах автомобилей.

Интервал между поверками - один год.

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

1.2 Не допускается возможность проведения поверки на ограниченном диапазоне изме

нений.

• 1.3 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

• 2.3 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 2.4 Все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 При работе должны соблюдаться требования «Правил технической эксплуатации электроустановок» и «Правил техники безопасности при эксплуатации электроустановок потребителей», утвержденные органами Госэнергонадзора.

• 3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

При проведении поверки соблюдают следующие условия:

• - температура окружающей среды, °C                                         20±5

• - относительная влажность окружающей среды, %                          от 30 до 80

• - атмосферное давление, кПа                                                   101,3±3

• - напряжение питания переменного тока частотой (50±1) Гц, В                   220±22

• 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

• 1)    подготавливают газоанализатор к работе в соответствии с требованиями с его эксплуатационной документации;

• 2)    проверяют наличие паспортов и сроки годности ГС;

• 3)    баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы -4 ч;

• 4)    подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• 5)    включают приточно-вытяжную вентиляцию.

• 6)    при определении основной погрешности газоанализатора присоединяют фторопластовая трубка с вентиля точной регулировки, установленного на баллоне с ГС, на вход газоанализатора. Расход ПГС должен быть на 10-20 % выше расхода потребляемого газоанализатором. Контроль расхода осуществляется при помощи ротаметра, подключенного в линию подачи ГС.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре газоанализатора должно быть установлено отсутствие внешних повреждений, влияющие на работоспособность

• 6.1.2 Комплектность газоанализатора должна соответствовать указанной в Руководстве по эксплуатации.

• 6.1.2 Для газоанализатора должны быть установлены:

• -  исправность органов управления;

• -  четкость всех надписей на лицевой панели прибора;

• -  четкость и контрастность дисплея прибора.

Газоанализатор считается выдержавшей внешний осмотр, если она соответствует всем перечисленным выше требованиям.

• 6.2 Опробование

• 6.2.1 Проверка общего функционирования.

При опробовании проводят проверку общего функционирования газоанализатора в следующем порядке:

• 1) включают электрическое питание газоанализатора;

• 2) выдерживают газоанализатор во включенном состоянии в течение времени прогрева;

• 3) фиксируют показания дисплея газоанализатора.

Результат опробования считают положительными, если все технические тесты завершились успешно.

• 6.2.2 Подтверждение соответствия программного обеспечения

Операция «Подтверждения соответствия программного обеспечения» заключается в определении номера версии (идентификационного номера) программного обеспечения (ПО)

Для проверки соответствия ПО выполняют следующие операции:

• - просмотр идентификационных данных - номеров версии - для встроенного ПО анализаторов;

• - просмотр идентификационных данных - номера версии - для ПО iGEM SESAM;

• - проверку контрольной суммы метрологически значимой части ПО iGEM SESAM (файла «GEMRuntime.exe»).

Номера версии ПО анализаторов отображаются на вкладке «CAN Configuration» меню «System».

Номер версии ПО iGEM SESAM отображается на вкладке «Version» меню «System».

Проверка контрольной суммы исполняемого кода метрологически значимых частей ПО осуществляется с помощью утилиты rhash.exe независимого разработчика (http://sourceforge.net/projects/rhash/files/rhash/l ,2.5/rhash-l .2.5-win32.zip/download), которая не входит в комплект поставки или любой другой утилитой, реализующей алгоритм определения контрольной суммы CRC32.

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные (номера версий компонентов программного обеспечения) не ниже указанных в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

• 6.3 Определение метрологических характеристик газоанализатора

• 6.2.3 Определение основной погрешности.

Определение основной погрешности газоанализатора производят при поочередной подаче на газоанализатор ПГС в последовательности: 1-2 —3 — 2—1—3 (Таблице А. 1 Приложения А ) и считывают установившиеся показания с дисплея газоанализатора (или с дисплея, подключенного к газоанализатору). Подачу ПГС на газоанализатор осуществляется в соответствии с п.5.1.6 настоящей методики.

Основную приведенную погрешность (у, %) в каждой точке для диапазонов измерений, приведенных, приведенных в таблице Б.1. Приложения Б, рассчитывают по формуле 1:

_у.₌£(^.1Оо.              (1)

где С,     - измеренное значение концентрации, мг/м³.% об. доли;

С_в - верхняя значение диапазона измерений мг/м³, % об. доли;

С(эт) - действительное значение концентрации ГС, мг/м³, % об. доли.

Результат определения основной погрешности считается положительным, если основная погрешность газоанализатора в каждой точке проверки не превышает пределов, приведенных в Таблице В.1 в Приложении В.

• 7.1 В процессе проведения поверки ведется протокол о результатов поверки произвольной формы.

• 7.2 При положительных результатах поверки на систему выдается свидетельство о поверке установленной формы.

• 7.3 При отрицательных результатах поверки применение газоанализатора запрещается и выдается извещение о непригодности.

Приложение А

(обязательное)

Технические характеристики ГС

Таблица А.1 - Технические характеристики ГС, используемых для поверки газоанализаторов

Приложение Б

(рекомедуемое)

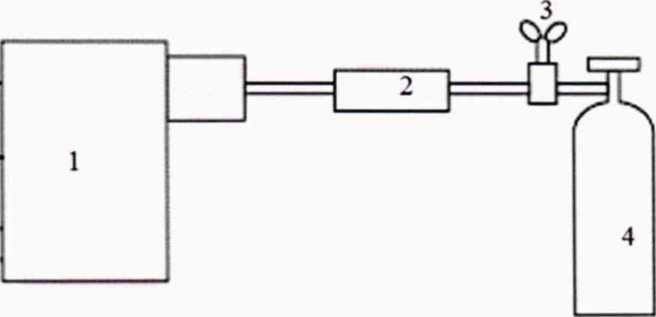

Схема подачи ГС из баллонов под давлением на газоанализатор при проведении поверки

1 - газоанализатор; 2 - ротаметр; 3 - редуктор баллонный с вентилем тонкой регулировки;

4 - источник ГС (баллон или генератор газовых смесей);

Рисунок Б.1 - Схема подачи ГС из баллонов под давлением на газоанализатор при проведении поверки

Приложение В

(обязательное)

Основные метрологические характеристики газоанализаторов

Таблица В.1 - Основные метрологические характеристики газоанализаторов
