УТВЕРЖДАЮ

Методика поверки. Газоанализаторы INNOVA 1412i. ОЕИ Аналитика

Менделеева»

Гоголинский

Газоанализаторы INNOVA 1412i

Методика поверки

МП-242-1994-2016

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ФГУП «ВНИИМ им. Д.И. Менделеева»

р~ Л.А. Конопелько

Ведущий инженер

ФГУП «ВНИИМ им. Д.И. Менделеева»

О.В. Фатина

Санкт-Петербург 2016

Настоящая методика поверки распространяется на газоанализаторы INNOVA 1412i, фирмы «LumaSense Technologies А/S», Дания, предназначенные для измерений массовой концентрации загрязняющих веществ и влаги в атмосферном воздухе населенных мест, воздухе рабочей зоны и промышленных выбросах, и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1- Операции поверки

Наименование операции	Номер пункта методики поверки
1 Внешний осмотр	6.1
2 Опробование	6.2
- проверка общего функционирования	6.2.1
-подтверждение соответствия программного обеспече-	6.2.2
НИЯ
3 Определение метрологических характеристик	6.3

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
1.3 Допускается проводить поверку газоанализаторов по конкретным компонентам и диапазонам измерений в соответствии с заявлением владельца средства измерений, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки

Средства измерений температуры, относительной влажности воздуха и абсолютного давления, например, прибор комбинированный Testo 622, обеспечивающий MX:

- диапазон измерений температуры от 10 °C до 30 °C, пределы допускаемой абсолютной погрешности ± 0,5 °C;
- диапазон измерений относительной влажности от 30 % до 80 %, пределы допускаемой абсолютной погрешности ± 3 %;
- диапазон измерений абсолютного давления от 80 до 110 кПа, пределы допускаемой абсолютной погрешности ± 0,5 кПа.

Продолжение таблицы 2 - Средства поверки

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки
6.3	Азот* газообразный особой чистоты по ГОСТ 9293-74 в баллоне под давлением.
	Рабочий эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте с источниками микропотоков газов и паров. Пределы допускаемой относительной погрешности не более ±7 %.
	Рабочие эталоны 1 разряда по ГОСТ 8.578-2014 - источники микропотоков газов и паров ИМ формальдегида, метанола, углерода четыреххлористого, ксилола, толуола, бутанола, стирола, изопропанола, тетрахлорэтилена, диметилформамида, ацетонитрила, бензола, ацетальдегида, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09 (таблица Б.1 приложения Б). Пределы допускаемой относительной погрешности не более ±7 %.
	Стандартные образцы состава газовых смесей в баллонах под давлением** оксид углерода - азот ГСО 10532-2014, пропан -азот ГСО 10544-2014, гексан - азот ГСО 10544-2014, метан - азот ГСО 10532-2014, сернистый ангидрид - азот ГСО 10547-2014, аммиак - азот ГСО 10547-2014, диоксид углерода - азот ГСО 10532-2014, этилацетат - азот ГСО 10535-2014, этанол - азот ГСО 10535-2014, ацетон - азот ГСО 10385-2013 (таблица Б.1 приложения Б). Пределы допускаемой относительной погрешности не более ±8 %.
	Рабочий эталон 2 разряда по ГОСТ 8.547-2009 - генератор влажного газа ГВГ модификации ГВГ-902, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60571-15. Пределы допускаемой абсолютной погрешности воспроизведения заданных значений температуры точки росы +1,0 °C.
	Вентиль точной регулировки* ВТР-1 или ВТР-1-М160. Диапазон рабочего давления от 0 до 150 кгс/см², диаметр условного прохода 3 мм.
	Ротаметр* РМ-А-0,16 ГУЗ по ГОСТ 13045. Верхний предел измерений объемного расхода 0,16 м³/ч, пределы допускаемой относительной погрешности ± 2,5 % от верхнего предела измерения.

Продолжение таблицы 2 - Средства поверки

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки
6.3	Редуктор* баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95.
	Склянка* стеклянная типа СН по ГОСТ 25336-82. Номинальная вместимость 500 см³.
	Трубка* фторопластовая из комплекта принадлежностей газоанализатора.
	Трубка* поливинилхлоридная (ПВХ) 6x1,5 мм по ТУ 64-2-286-79.

2.2 Все средства измерений, указанные в таблице 2, кроме отмеченных знаком «*», должны иметь действующие свидетельства о поверке, стандартные образцы состава газовых смесей в баллонах под давлением - действующие паспорта.
2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

Отношение погрешности, с которой устанавливается содержание компонента в газовой смеси (таблица Б.1 приложения Б), к пределу допускаемой погрешности поверяемого газоанализатора (таблица А.1 приложения А) должно быть не более 1:2,5.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией. Не допускается сбрасывать газовые смеси (далее -ГС) в атмосферу рабочих помещений.
3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).
3.5 При работе с источниками микропотоков должны соблюдаться требования, указанные в их эксплуатационной документации.
3.6 К проведению поверки газоанализаторов допускают лиц, ознакомленных с ГОСТ 8.578-2014, ГОСТ 13320-81 и руководством по эксплуатации (далее - РЭ)

5 газоанализаторов, имеющих квалификацию поверителя и прошедших инструктаж по технике безопасности в установленном порядке.

4 УСЛОВИЯ ПОВЕРКИ

4.1 При проведении поверки соблюдают следующие условия:

- температура окружающего воздуха, °C: от 15 до 25;
- относительная влажность окружающего воздуха, %: от 30 до 80;
- атмосферное давление, кПа: от 84,0 до 106,7.

5 ПОДГОТОВКА К ПОВЕРКЕ

5.1 Проверяют наличие паспортов и сроков годности ГС в баллонах под давлением.
5.2 Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый газоанализатор - не менее 2 ч.
5.3 Подготавливают газоанализатор к работе в соответствии с требованиями РЭ.
5.4 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

- отсутствуют внешние повреждения, влияющие на работоспособность и безопасность;
- органы управления и разъемы исправны;
- надписи и маркировка на корпусе газоанализатора четкие, соответствующие РЭ.

Результаты внешнего осмотра считают положительными, если газоанализатор соответствует перечисленным требованиям.

6.2 Опробование

6.2.1 Проверка общего функционирования

Проверку общего функционирования газоанализатора проводят путем включения согласно РЭ, при этом газоанализатор выполняет автоматическую диагностику работоспособности.

Результаты проверки общего функционирования газоанализатора считают положительными, если все тесты автоматической диагностики работоспособности газоанализатора завершены успешно согласно РЭ.

6.2.2 Подтверждение соответствия программного обеспечения

Для проверки соответствия программного обеспечения (далее - ПО) выполняют следующие операции:

- подключают газоанализатор к персональному компьютеру с помощью интерфейсного кабеля (через интерфейс связи USB), входящего в комплект поставки газоанализатора;
- включают газоанализатор;
- запускают на персональном компьютере ПО «BZ7004», входящее в комплект поставки газоанализатора;
- в меню ПО «BZ7004» выбирают раздел Configuration, далее Communication Interface и USB, затем нажимают Connect;
- после установления соединения между газоанализатором и персональным компьютером в ПО «BZ7004» выбирают раздел Module Test и далее Extended Test;
- версия ПО, установленного в газоанализатор, отражается в строке ZD0810C CPU & Comm. Interface.

Результаты проверки соответствия программного обеспечения считают положительными, если номер версии встроенного программного обеспечения газоанализаторов не ниже VP9514.

6.3 Определение метрологических характеристик

6.3.1 Определение погрешности проводят для каждого определяемого компонента по каждому диапазону измерений путем подачи на газоанализаторы газовых смесей в последовательности №№ 1-2-3-4-1 или №№ 1-2-3-1 (таблица Б.1 приложения Б) и регистрации показаний газоанализаторов.

Метрологические характеристики газоанализаторов приведены в таблице А.1 приложения А.

Конкретный перечень определяемых компонентов и диапазонов измерений выбирается владельцем газоанализатора из таблицы А. 1 приложения А исходя из измерительной задачи и наличия соответствующих оптических фильтров в комплекте газоанализатора и указывается владельцем средства измерений в заявлении на поверку.

6.3.2 При выполнении измерений в газоанализаторе устанавливаются следующие параметры измерительной задачи:

- время продува измерительной камеры, с 5,
- время усреднения сигнала, с 5,
- режим компенсации влияния паров воды включен.

Результаты измерений массовой концентрации определяемых компонентов приводят к условиям: температуре 293 К (20 °C) и давлению 101,3 кПа (760 мм рт. ст.).

6.3.3 Измерения выполняют в следующей последовательности:

а) при подаче на газоанализаторы ГС из баллонов под давлением:

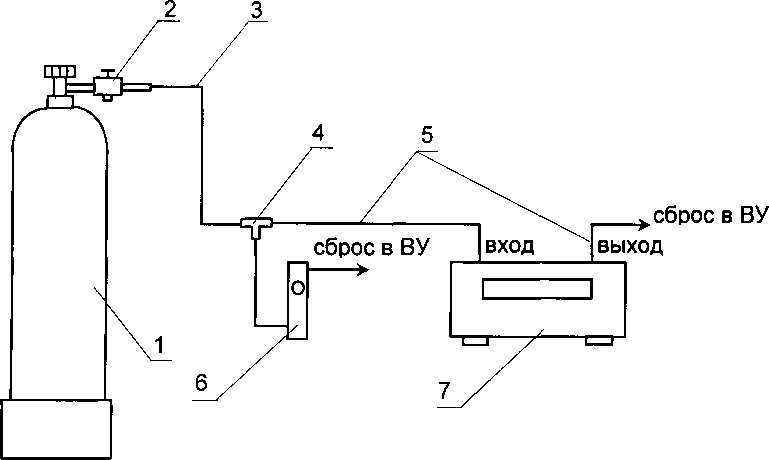

- собирают газовую систему, схема которой изображена на рисунке В.1 приложения В;
- открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход ГС 2,5 дм³/мин;
- запускают газоанализатор на измерение и выполняют от 8 до 10 циклов измерений - при подаче азота, от 5 до 8 циклов измерений - при подаче стандартных образцов состава газовых смесей в баллонах под давлением;
- регистрируют показания по трем последним циклам измерений С₍, мг/м³, и останавливают работу газоанализатора;
- закрывают вентиль точной регулировки, закрывают баллон с ГС.

б) при подаче на газоанализаторы ГС от генератора газовых смесей ГГС модификаций ГГС-Т или ГГС-К в комплекте с источниками микропотоков газов и паров (указаны в таблице Б.1 приложения Б):

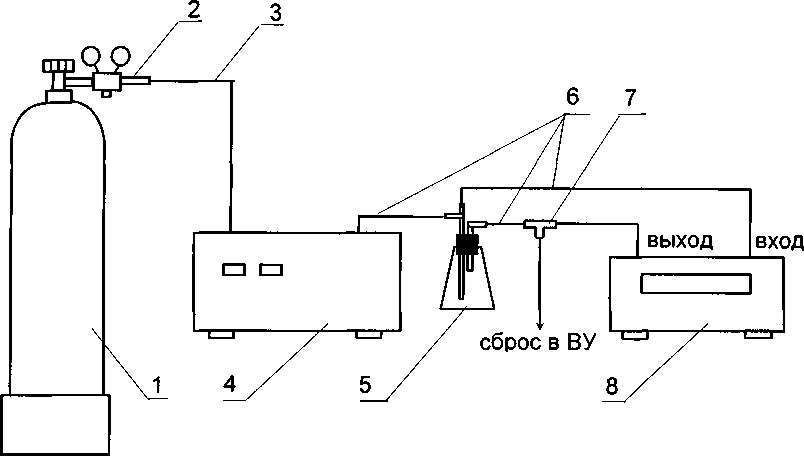

- собирают газовую систему, схема которой изображена на рисунке В.2 приложения В;
- в соответствии с эксплуатационной документацией генератора ГГС приготавливают ГС с номинальным значением массовой концентрации определяемого компонента, указанным в таблице Б.1 приложения Б;
- запускают газоанализатор на измерение и выполняют от 15 до 20 циклов измерений;
- регистрируют показания по трем последним циклам измерений С₍, мг/м³, и останавливают работу газоанализатора.

Примечание - Расход ГС на выходе генератора ГГС устанавливают в диапазоне от 0,1 до 5 дм³/мин, при расходе от 0,1 до 1,5 дм³/мин в параметрах измерительной задачи газоанализатора устанавливают период времени между циклами измерений от 8 до 2 минут соответственно.

в) при подаче на газоанализаторы ГС от генератора влажного газа ГВГ модификации ГВГ-902:

- в соответствии с эксплуатационной документацией генератора приготавливают ГС с номинальным значением температуры точки росы (Стр), указанным в таблице Б.1 приложения Б;
- фторопластовую трубку с входного штуцера газоанализатора подсоединяют через тройник к выходной трубке генератора;
- запускают газоанализатор на измерение и выполняют от 5 до 8 циклов измерений;
- регистрируют показания по трем последним циклам измерений С,, мг/м³(млн’¹), и останавливают работу газоанализатора.

6.3.4 По результатам измерений, полученным по 6.3.3, в каждой точке поверки по каждому циклу измерений определяют абсолютную или относительную погрешность газоанализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки (таблица А. 1 приложения А).

Значение абсолютной погрешности газоанализатора А_;, мг/м³ (млн'¹), при подаче i-ой ГС рассчитывают по формуле

(1) где С₍ - измеренное значение массовой концентрации (объемной доли) компонента в ГС, мг/м³ (млн'¹);

С^д - действительное значение массовой концентрации (объемной доли) компонента в ГС, мг/м³ (млн'¹).

Примечание - При подаче ГС от генератора влажного газа действительное значение массовой концентрации влаги (мг/м³), объемной доли влаги (млн’¹) на выходе генератора рассчитывают в соответствии с ГОСТ 8.547-2009 «ГСП. Государственная поверочная схема для средств измерений влажности газов».

Значение относительной погрешности газоанализатора 8j, %, при подаче i-ой ГС рассчитывают по формуле

С -С^д

5; = ^! * -100 (2)

¹ С/

6.3.5 Результаты определения погрешности газоанализатора считают положительными, если полученные значения погрешности газоанализатора по всем точкам поверки по всем циклам измерений не превышают пределов допускаемой погрешности, установленных при утверждении типа и указанных в таблице А.1 приложения А.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1 При положительных результатах поверки газоанализатор признают годным к применению и выписывают на него свидетельство о поверке установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815.

Знак поверки наносится на свидетельство о поверке.

7.2 При отрицательных результатах поверки газоанализатор признают непригодным к применению, свидетельство о поверке аннулируют, выдают извещение о непригодности установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 с указанием причин непригодности.

ПРИЛОЖЕНИЕ А (обязательное) Диапазоны измерений и пределы допускаемой погрешности газоанализаторов INNOVA 1412i

Таблица А. 1 - Диапазоны измерений и пределы допускаемой погрешности

Определяемый компонент	Тип оптического фильтра	Диапазон измерений массовой концентрации, мг/м³	Пределы допускаемой погрешности		Назначение
Определяемый компонент	Тип оптического фильтра	Диапазон измерений массовой концентрации, мг/м³	абсолютной, мг/м³	относительной, %	Назначение
Оксид углерода СО	UA 0984	от 0 до 5 включ. св. 5 до 200	±1	±20	Контроль ПДКдв и ПДКрз
		от 200 до 10000	-	±20
		от 0 до 10 включ. св. 10 до 2000	±2	±20
Диоксид углерода со₂	UA 0982 UA 0983	от 0 до 20 включ. св. 20 до 3000	±4	±20	Контроль ПДКрз
	UA 0982 UA 0983	от 3000 до 30000	-	±20
	UA0981 UA 0982 UA 0983	от 0 до 500 включ. св. 500 до 30000	±100	±20
Метан СНд	UA 0969 U А 0970	от 0 до 20 включ. св. 20 до 1000	±4	±20	Контроль ОБУ- Вдв и ПДКрз
		от 1000 до 3000	-	±20
		от 3000 до 6000	-	±20
		от 6000 до 10000	-	±20
		от 1000 до 10000	-	±20
Пропан с₃н₈	UA 0987	от 0 до 5 включ. св. 5 до 300	±1	±20	Измерение содержания в воздухе
		от 300 до 3000	-	±20
		от 300 до 10000	-	±20
		от 0 до 20 включ. св. 20 до 3000	±4	±20
Гексан СбН14	UA 0987	от 0 до 5 включ. св. 5 до 300	±1	±20	Контроль ПДКдв и ПДКрз
		от 300 до 3000	-	±20
		от 300 до 10000	-	±20
		от 0 до 20 включ. св. 20 до 3000	±4	±20
Сернистый ангидрид SO₂	U А 0971 UA 0972	от 0 до 10 включ. св. 10 до 100	±2	±20	Контроль ПДКрз
		от 100 до 1000	-	±20
		от 1000 до 5000	-	±20
Формальдегид СН₂О	UA 0986	от 0 до 0,5 включ. св. 0,5 до 5	±0,1	±20	Контроль ПДКрз
Формальдегид СН₂О	UA 0986	от 5 до 20	-	±20	Контроль ПДКрз

Продолжение таблицы А.1 - Диапазоны измерений и пределы допускаемой погрешности

Определяемый компонент	Тип оптического фильтра	Диапазон измерений массовой концентрации, мг/м³	Пределы допускаемой погрешности		Назначение
Определяемый компонент	Тип оптического фильтра	Диапазон измерений массовой концентрации, мг/м³	абсолютной, мг/м³	относительной, %	Назначение
Углерод четы-	UA 0980	от 0 до 10 включ.	±2	-	Контроль ПДКрз
рёххлористый		св. 10 до 200	—	±20
СС1₄
Метанол	UA 0936	от 0 до 1,0 включ.	±0,2	-	Контроль ПДКдв
СНдО	UA 0974	св. 1,0 до 50	—	±20	и ПДКрз
	UA 0936	от 0 до 5 включ.	±1	-	Контроль ПДКрз
	UA 0974	св. 5 до 50	-	±20
	UA 0987	от 50 до 500	-	±20
Аммиак	UA 0973	от 0 до 10 включ.	±2	-	Контроль ПДКрз
NH₃	UA 0975	св. 10 до 200	-	±20
	UA 0976 UA 0979	от 200 до 2000	—	±20
Ацетон	UA 0970	от 0 до 20 включ.	±4	—	Контроль ПДКрз
С₃Н₆О	UA 0971 UA 0972	св. 20 до 2000	—	±20
Этилацетат	UA 0969	от 0 до 20 включ.	±4	-	Контроль ПДКрз
С₄Н₈О₂	UA 0970	св. 20 до 2000	—	±20
Ксилол	UA 0980	от 0 до 50 включ.	±10	-	Контроль ПДКрз
С₈Ню		св. 50 до 500	—	±20
Толуол	UA 0974	от 0 до 50 включ.	±10	-	Контроль ПДКрз
с₇н₈	UA 0936	св. 50 до 500	-	±20
Бутанол	UA 0974	от 0 до 10 включ.	±2	-	Контроль ПДКрз
с₄н₁₀о		св. 10 до 100	-	±20
Стирол	UA 0976	от 0 до 10 включ.	±2	-	Контроль ПДКрз
с₈н₈	UA 0977	св. 10 до 100	-	±20
Изопропанол	UA 0972	от 0 до 10 включ.	±2	-	Контроль ПДКрз
С₃Н₈О		св. 10 до 100	-	±20
Т етрахлорэтилен	UA 0976	от 0 до 10 включ.	±2	-	Контроль ПДКрз
С₂С1₄	UA 0977	св. 10 до 100	—	±20
Диметил-	UA 0973	от 0 до 10 включ.	±2	-	Контроль ПДКрз
формамид C₃H₇NO	UA 0974	св. 10 до 100	—	±20
Этанол	UA 0973	от 0 до 20 включ.	±4	-	Контроль ПДКрз
С₂Н₆О	UA 0974 UA 0986	св. 20 до 5000		±20
Ацетонитрил	UA 0974	от 0 до 50 включ.	±10	-	Измерение со-
c₂h₃n		св. 50 до 150	—	±20	держания в воздухе
Ацетальдегид	UA 0986	от 0 до 5 включ.	±1	-	Контроль ПДКрз
С₂Н₄О	UA 0989	св. 5 до 50	-	±20

Продолжение таблицы А.1 - Диапазоны измерений и пределы допускаемой погрешности

Определяемый компонент	Тип оптического фильтра	Диапазон измерений массовой концентрации, мг/м³	Пределы допускаемой погрешности		Назначение
			абсолютной, мг/м³	относительной, %
Бензол с₆н₆	UA 0974	от 0 до 15 включ. св. 15 до 150	±3	±20	Контроль ПДКрз*
Влага Н₂О	SB 0527	от 0 до 2000 включ. св. 2000 до 16500	±400	±20	Измерение содержания в воздухе
		от 0 до 2600 млн’¹включ. св. 2600 до 22000 млн’¹	±520 млн’¹	±20
Сумма предельных углеводородов С₂+Сю	Контроль Щ	Крз в соответствии с аттестованной методикой измерений.
Сумма предельных углеводородов С14-С10	Измерение содержания в промышленных выбросах в соответствии с аттестованной методикой измерений.
Примечания: 1 Обозначения в таблице: ПДКдв - предельно допустимая концентрация загрязняющего вещества в атмосферном воздухе населенных мест, ОБУВдв - ориентировочный безопасный уровень воздействия загрязняющего вещества в атмосферном воздухе населенных мест, ПДКрз - предельно допустимая концентрация загрязняющего вещества в воздухе рабочей зоны (* - ПДКрз максимально разовая). 2 При выполнении измерений в газоанализаторе устанавливаются следующие параметры измерительной задачи: - время продува измерительной камеры, с, не менее 5; - время усреднения сигнала, с, не менее 5; - режим компенсации влияния паров воды включен. При контроле ПДКдв результаты измерений массовой концентрации определяемых компонентов приводят к условиям: температуре 273 К (0 °C) и давлению 101,3 кПа (760 мм рт. ст.) согласно РД 52.04.186-89. При контроле ПДКрз результаты измерений массовой концентрации определяемых компонентов приводят к условиям: температуре 293 К (20 °C) и давлению 101,3 кПа (760 мм рт. ст.) согласно ГОСТ 12.1.005-88. 3 На дисплее единицы измерений массовой концентрации «мг/м³» отображаются в виде «mg/m³», единицы измерений объемной доли «млн’¹» в виде «ррт». 4 Указанные метрологические характеристики действительны при наличии в анализируемой газовой смеси: а) одного определяемого компонента, приведенного в таблице (кроме того, допускается наличие диоксида углерода, оксида углерода и влаги), б) нескольких определяемых компонентов при условии выполнения измерений в соответствии с аттестованной методикой измерений. 5 Конкретный перечень определяемых компонентов и диапазонов измерений выбирается владельцем газоанализатора из таблицы А. 1 исходя из измерительной задачи и наличия соответствующих оптических фильтров в комплекте газоанализатора.

ПРИЛОЖЕНИЕ Б

(обязательное) Перечень и метрологические характеристики газовых смесей, используемых при поверке газоанализаторов INNOVA 1412i

Таблица Б.1 - Перечень и метрологические характеристики газовых смесей, используемых при поверке газоанализаторов модели 14121

Определяемый компонент	Диапазон измерений, мг/м³	Номинальное значение массовой концентрации компонента и пределы допускаемого отклонения, мг/м³(объемной доли, млн'¹)				Газовая смесь
Определяемый компонент	Диапазон измерений, мг/м³	ПГС №1	ПГС №2	ПГС№3	ПГС №4	Газовая смесь
Оксид углерода СО	от 0 до 5 включ. св. 5 до 200	0	-	—		Азот
	от 0 до 5 включ. св. 5 до 200	-	10,0±2,0	100±10	180±18	ГСО 10532-2014
	от 200 до 10000	250±25	5000±500	9000±900	—	ГСО 10532-2014
	от 0 до 10 включ. св. 10 до 2000	0	-	-	-	Азот
	от 0 до 10 включ. св. 10 до 2000	-	20±4	1000±100	1800±180	ГСО 10532-2014
Диоксид углерода СО₂	от 0 до 20 включ. св. 20 до 3000	0	-	-	-	Азот
	от 0 до 20 включ. св. 20 до 3000	-	25±5	1500±150	2700±270	ГСО 10532-2014
	от 3000 до 30000	3400±340	15000±1500	27000±2700	-	ГСО 10532-2014
	от 0 до 500 включ. св. 500 до 30000	0	-	-	-	Азот
	от 0 до 500 включ. св. 500 до 30000	-	500±50	15000±1500	27000±2700	ГСО 10532-2014
Метан СНд	от 0 до 20 включ. св. 20 до 1000	0	-	-	-	Азот
	от 0 до 20 включ. св. 20 до 1000	-	25±5	500±50	900±90	ГСО 10532-2014
	от 1000 до 3000	1100±55	2000±100	2800±140	-	ГСО 10532-2014
	от 3000 до 6000	3200±160	4500±230	5700±290	-	ГСО 10532-2014
	от 6000 до 10000	6400±320	8000±400	9500±480	-	ГСО 10532-2014
	от 1000 до 10000	1200±120	5500±550	9000±900	—	ГСО 10532-2014
Пропан с₃н₈	от 0 до 5 включ. св. 5 до 300	0	-	-	-	Азот
	от 0 до 5 включ. св. 5 до 300		10,0±2,0	150±15	270±27	ГСО 10544-2014
	от 300 до 3000	340±34	1500±150	2700±270	-	ГСО 10544-2014
	от 300 до 10000	340±34	5000±500	9000±900	-	ГСО 10544-2014
	от 0 до 20 включ. св. 20 до 3000	0	-	-	-	Азот
	от 0 до 20 включ. св. 20 до 3000	—	25±5	1500±150	2700±270	ГСО 10544-2014
Гексан С₆Н₁₄	от 0 до 5 включ. св. 5 до 300	0	—	—	-	Азот
	от 0 до 5 включ. св. 5 до 300	—	10,0±2,0	150±15	270±27	ГСО 10544-2014
	от 300 до 3000	340±34	1500±150	2700±270	-	ГСО 10544-2014
	от 300 до 10000	340±34	5000±500	9000±900	-	ГСО 10544-2014
	от 0 до 20 включ. св. 20 до 3000	0	—	-	-	Азот
	от 0 до 20 включ. св. 20 до 3000		25±5	1500±150	2700±270	ГСО 10544-2014
Сернистый ангидрид SO₂	от 0 до 10 включ. св. 10 до 100	0	—	—	-	Азот
	от 0 до 10 включ. св. 10 до 100	—	12,0±2,4	50±5	90±9	ГСО 10547-2014
	от 100 до 1000	120±12	500±50	900±90	-	ГСО 10547-2014
	от 1000 до 5000	1200±120	3000±300	4500±450	-	ГСО 10547-2014
Формальдегид СН₂О	от 0 до 0,5 включ. св. 0,5 до 5	0	-	-	-	Азот
	от 0 до 0,5 включ. св. 0,5 до 5	—	0,55±0,05	2,5±0,3	4,5±0,5	Генератор* с ИМ формальдегида
	от 5 до 20	5,5±0,5	10,0±1,0	18±2		Генератор* с ИМ формальдегида

Продолжение таблицы Б. 1

Определяемый компонент	Диапазон измерений, мг/м³	Номинальное значение массовой концентрации компонента и пределы допускаемого отклонения, мг/м³(объемной доли, млн¹)				Газовая смесь
Определяемый компонент	Диапазон измерений, мг/м³	ПГС №1	ПГС №2	ПГС №3	ПГС №4	Газовая смесь
Углерод четырёххлористый ССЦ	от 0 до 10 включ. св. 10 до 200	0	-	-	-	Азот
Углерод четырёххлористый ССЦ	от 0 до 10 включ. св. 10 до 200		12,0±1,2	100±10	180±18	Генератор* с ИМ углерода четыреххлористого
Метанол СНдО	от 0 до 1,0 включ. св. 1,0 до 50	0	-	-	-	Азот
	от 0 до 1,0 включ. св. 1,0 до 50	—	1,2±0,2	20±2	45±5	Генератор* с ИМ метанола
	от 0 до 5 включ. св. 5 до 50	0	-	-	-	Азот
	от 0 до 5 включ. св. 5 до 50	—	5,5±0,5	20±2	45±5	Генератор* с ИМ метанола
	от 50 до 500	55±5	200±20	450±50		Генератор* с ИМ метанола
Аммиак NH₃	от 0 до 10 включ. св. 10 до 200	0	-	-	-	Азот
	от 0 до 10 включ. св. 10 до 200		12,0±2,4	100±10	180±18	ГСО 10547-2014
	от 200 до 2000	250±25	1000±100	1800±180		ГСО 10547-2014
Ацетон С₃НбО	от 0 до 20 включ. св. 20 до 2000	0	—	—	-	Азот
Ацетон С₃НбО	от 0 до 20 включ. св. 20 до 2000	—	25±5	1000±100	1800±180	ГСО 10385-2013
Этилацетат С₄Н₈О₂	от 0 до 20 включ. св. 20 до 2000	0	—	—	-	Азот
Этилацетат С₄Н₈О₂	от 0 до 20 включ. св. 20 до 2000	—	25±5	1000±100	1800±180	ГСО 10535-2014
Ксилол с₈н₁₀	от 0 до 50 включ. св. 50 до 500	0	—	—	-	Азот
Ксилол с₈н₁₀	от 0 до 50 включ. св. 50 до 500	—	55±5	250±25	450±45	Генератор* с ИМ ксилола
Толуол с₇н₈	от 0 до 50 включ. св. 50 до 500	0	—	-	-	Азот
Толуол с₇н₈	от 0 до 50 включ. св. 50 до 500	—	55±5	250±25	450±45	Генератор* с ИМ толуола
Бутанол с₄н₁₀о	от 0 до 10 включ. св. 10 до 100	0	—	-	-	Азот
Бутанол с₄н₁₀о	от 0 до 10 включ. св. 10 до 100	—	12,0±1,2	50±5	90±9	Генератор* с ИМ бутанола
Стирол с₈н₈	от 0 до 10 включ. св. 10 до 100	0	-	-	-	Азот
Стирол с₈н₈	от 0 до 10 включ. св. 10 до 100	—	12,0±1,2	50±5	90±9	Генератор* с ИМ стирола
Изопропанол С₃Н₈О	от 0 до 10 включ. св. 10 до 100	0	—	-	-	Азот
Изопропанол С₃Н₈О	от 0 до 10 включ. св. 10 до 100	—	12,0±1,2	50±5	90±9	Генератор* с ИМ изопропанола
Тетрахлорэтилен С₂С1₄	от 0 до 10 включ. св. 10 до 100	0	—	—	-	Азот
Тетрахлорэтилен С₂С1₄	от 0 до 10 включ. св. 10 до 100	—	12,0±1,2	50±5	90±9	Генератор* с ИМ тетрахлорэтилена
Диметил-формамид C₃H₇NO	от 0 до 10 включ. св. 10 до 100	0	—	—	-	Азот
Диметил-формамид C₃H₇NO	от 0 до 10 включ. св. 10 до 100		12,0±1,2	50±5	90±9	Генератор* с ИМ диметилформами-да
Этанол С₂НбО	от 0 до 20 включ. св. 20 до 5000	0	—	-	-	Азот
Этанол С₂НбО	от 0 до 20 включ. св. 20 до 5000	-	25±5	2000±200	4500±450	ГСО 10535-2014

Продолжение таблицы Б. 1

Определяемый компонент	Диапазон измерений, мг/м³	Номинальное значение массовой концентрации компонента и пределы допускаемого отклонения, мг/м³(объемной доли, млн'¹)				Г азовая смесь
Определяемый компонент	Диапазон измерений, мг/м³	ПГС№1	ПГС №2	ПГС №3	ПГС №4	Г азовая смесь
Ацетонитрил C₂H₃N	от 0 до 50 включ. св. 50 до 150	0	—	—	—	Азот
Ацетонитрил C₂H₃N	от 0 до 50 включ. св. 50 до 150	—	55±5	90±9	130±13	Генератор* с ИМ ацетонитрила
Ацетальдегид С2Н4О	от 0 до 5 включ. св. 5 до 50	0	—	—	—	Азот
Ацетальдегид С2Н4О	от 0 до 5 включ. св. 5 до 50	—	5,5±0,5	20±2	45±5	Генератор* с ИМ ацетальдегида
Бензол С₆Нб	от 0 до 15 включ. св. 15 до 150	0	-	-	-	Азот
Бензол С₆Нб	от 0 до 15 включ. св. 15 до 150	—	17,0±1,7	70±7	130±13	Генератор* с ИМ бензола
Влага Н₂О	от 0 до 2000 включ. (0 до 2600 млн'¹ включ.) св.2000 до 16500 (св. 2600 до 22000 млн'¹)	0	-	-	-	Азот
			2000±200 (2700±270)			Генератор влажного газа** С_ТР= минус 9,5 °C
				8000±800 (10700±110)		Генератор влажного газа** С_Тр= плюс 8 °C
					15000±1500 (20000±2000)	Генератор влажного газа** Стр= плюс 17 °C
Обозначения в таблице: Азот - азот газообразный особой чистоты по ГОСТ 9293-74 в баллоне под давлением; ГСО - стандартные образцы состава газовых смесей утвержденного типа в баллонах под давлением; * - рабочий эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте с источниками микропотоков газов и паров; ИМ - рабочие эталоны 1 разряда по ГОСТ 8.578-2014 - источники микропотоков газов и паров ИМ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09; ** - рабочий эталон 2 разряда по ГОСТ 8.547-2009 - генератор влажного газа ГВГ модификации ГВГ-902, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 60571-15.

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Схемы подачи газовых смесей на газоанализаторы INNOVA 1412i

1 - баллон с ГС; 2 - вентиль точной регулировки; 3 - трубка ПВХ; 4 - тройник;

5 - трубка фторопластовая; 6 - ротаметр; 7 - газоанализатор; ВУ - вытяжное устройство

Рисунок В.1 - Схема подачи на газоанализатор ГС из баллона под давлением

1 - баллон с азотом; 2 - редуктор баллонный; 3 - трубка ПВХ; 4 - генератор ГГС;

5 - склянка стеклянная типа СН; 6 - трубка фторопластовая; 7 - тройник;

8 - газоанализатор; ВУ - вытяжное устройство

Рисунок В.2 - Схема подачи на газоанализатор ГС от генератора газовых смесей ГГС модификаций ГГС-Т или ГГС-К в комплекте с источниками микропотоков газов и паров.

Техническая поддержка

Методика поверки «Газоанализаторы INNOVA 1412i» (МП-242-1994-2016)

Методика поверки

Газоанализаторы INNOVA 1412i

МП-242-1994-2016

ВНИИМ им. Д.И. Менделеева

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Газоанализаторы INNOVA 1412i» (МП-242-1994-2016)

Методика поверки

Газоанализаторы INNOVA 1412i

МП-242-1994-2016

ВНИИМ им. Д.И. Менделеева

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
