Государственная система обеспечения единства измерений

Теплосчётчики Минол «Минокал IUF»

Методика поверки

РТ-МП-2869-449-2016

г. Москва 2016

лист № 2 всего листов 8 Настоящий документ распространяется на теплосчётчики Минол «Минокал IUF» (далее - теплосчётчики), изготовленные ООО «Миноль энергосбережение», Россия, 625014, г. Тюмень, ул. Новаторов, д.13 и устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками - 4 года.

• 1 Операции поверки В процессе поверки выполняют операции в соответствии с таблицей 1.

Таблица 1 - Операции поверки

2 Средства поверки

• - установка поверочная с диапазоном расхода от 0,006 до 5 м³/ч, пределы допускаемой относительной погрешности не более ± 0,5 %;

• - термостат переливной, нестабильность температуры не более ± 0,02 °С;

• - термостат нулевой, нестабильность температуры не более ± 0,02 °С;

• - измеритель температуры многоканальный МИТ-8.10, ПГ ± (0,004+10’⁵Jt|) °С;

• - термометр сопротивления платиновый вибропрочный ПТСВ-1-2, ПГ не более ± 0,02 °С;

• - секундомер электронный «Интеграл С-01», ПГ ±(9,6- 10-6-Тх+0,01) с, суточный ход часов ± 1 с/сут.

Все применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

3 Требования безопасности

При проведении поверки должны соблюдаться требования, определяемые:

• -  правилами безопасности при эксплуатации теплосчетчиками;

• -  правилами безопасности при эксплуатации средств поверки, приведенными в эксплуатационной документации;

• - правилами техники безопасности и пожарной безопасности, действующими на предприятии.

4 Требования к квалификации поверителей

Поверка проводится квалифицированным персоналом предприятий и организаций, аккредитованных в установленном порядке.

Поверку установки должен выполнять поверитель, изучивший работу теплосчетчиков.

5 Условия поверки

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °С           от плюс 15 до плюс 25;

• -  относительная влажность воздуха, %                       от 40 до 80;

• -  атмосферное давление, кПа                                от 84 до 106.

лист № 3 всего листов 8

• 5.2 При проведении поверки установки не должно быть вибраций.

• 5.3 Перед проведением поверки теплосчетчики выдерживают в нормальных климатических условиях не менее 1 часа.

6 Подготовка к поверке

• 6.1 Перед началом поверки поверитель должен изучить руководство по эксплуатации поверяемого теплосчетчика, технических средств, используемых при поверке, настоящую методику поверки и правила техники безопасности.

• 6.2 Проверить комплектность средств поверки, наличие действующих свидетельств о их поверке.

7 Проведение поверки

7.1. Внешний осмотр.

Теплосчетчик считается прошедшим поверку по данному пункту, если при внешнем осмотре не нарушена целостность, на экране отображаются все параметры.

• 7.2 Проверка герметичности и потери давления

Проверку герметичности при максимальном рабочем давлении проводят на стенде, позволяющим создать внутри поверяемого теплосчетчика максимальное рабочее давление, т. е. 1,6 МПа.

Теплосчетчики считаются поверенными по данному пункту, если в течение 30 минут после стабилизации давления потеря давления не превышает 0,025 МПа и отсутствует каплеобразование.

• 7.3 Опробование

Опробование проводится при помощи поверочной установки. Теплосчетчик установить в рабочем канале поверочной установки при расходе 0,1- q_p < q < ^0,11 qp.

где   q_p - номинальный расход, м³/ч

Теплосчетчик считается прошедшим поверку, если выполняются условия:

• - на дисплее отображаются значения измеряемых и вычисляемых величин, происходит изменение текущих данных;

• - обеспечивается возможность переключения измеряемых величин при помощи кнопки;

• - при неизменном расходе отображаемое значение текущего расхода должно быть неизменно, а отображаемое значение суммарного объёма должно увеличиваться с течением времени;

• - значение температуры подающего и обратного трубопроводов соответствуют температуре среды, в которую помещены термопреобразователи сопротивления.

• 7.4 Определение относительной погрешности измерений объёма Определение относительной погрешности измерений объёма проводится при расходах: qp, 0,1- qp и qi.

где   qp - номинальный расход, м³/ч;

qi - минимальный расход, м³/ч.

Объем воды пропущенный через теплосчетчик должен быть не менее тех, что указаны в

таблице 2.

Таблица 2

лист № 4 всего листов 8 Перед проведением измерений (примерно за 30 минут) теплосчетчик должен быть приведён в рабочее состояние и через него должен быть пропущен (в течении 10 минут) расход воды, равный 0,1 • q_p.

Относительную погрешность измерений объёма 6_Vi, %, определяют по формуле V. - V

5       '        • 100,                                          (1)

эт

где   V_3m - объём, измеренный поверочной установкой, л;

V, - объём, измеренный теплосчетчиком, л.

За результат принимается наихудшее значение погрешности при каждом расходе. Теплосчетчик считают прошедшим поверку по данному пункту, если наихудшее значение относительной погрешности измерений объёма 5_р, в каждой контрольной точке, не превышает значений:

5_р = (2+0,02 ^q_p / q), но не более ± 5 где   qp - номинальный расход, м³/ч;

q - измеренный расход, м³/ч.

• 7.4 Определение относительной погрешности вычислителя в комплекте с датчиками температуры при вычислении разности температур.

Определение абсолютной погрешности измерений разности температур проводится при помощи двух сухоблочных калибраторов температуры, в 3-х контрольных точках (таблица 3).

Таблица 3

Во время поверки, термопреобразователи сопротивления помещаются в сухоблочные калибраторы температуры. Контрольные точки задаются последовательно.

Каждый раз, после выхода калибраторов на температурный режим, для стабилизации температуры выдерживают паузу перед началом нового измерения (5 минут).

Относительную погрешность вычислителя в комплекте с датчиками температуры при

вычислении разности температур % определяют по формуле

где А0_эт - разность температур, заданная при помощи калибраторов температуры, °С; А0 - разность температур, измеренная теплосчётчиком, °С.

За результат принимается наихудшее значение погрешности в каждой контрольной точке.

Теплосчетчик считают прошедшим поверку по данному пункту, если наихудшее значение относительной погрешности измерений разности температур, в каждой контрольной точке, не превышает: 5в1 = ± (1+4A0min/A0),

где   A0_min - значения наименьшей разности температур в подающем и обратном

трубопроводах, °С

А0 - значение измеренной разности температур в подающем и обратном трубопроводах, °С

лист № 5 всего листов 8

• 7.5 Определение относительной погрешности вычислений тепловой энергии Определение относительной погрешности вычислений тепловой энергии проводится при помощи поверочной установки, в двух контрольных точках, для различной разности температур.

Перед началом поверки теплосчетчик устанавливается в рабочий канал поверочной установки. Термопреобразователь сопротивления, закреплённый в корпусе теплосчётчика, необходимо выкрутить, а на его место вкрутить заглушку.

Термопреобразователи сопротивления из комплекта теплосчётчика помещаются в соответствующие им сухоблочные калибраторы температуры, с заданным значением температуры для каждой (таблица 4).

7.5.1 После стабилизации температуры фиксируют показания накопленной тепловой энергии на индикаторе теплосчётчика, а так же значение накопленного объёма.

• 7.5.2 Проливают через теплосчётчик объём воды не менее 1000 дм³.

  • 7.5.3 По окончании проливки фиксируют показания накопленной тепловой энергии и значение накопленного объёма.

  • 7.5.4 Вычисляют разницу показаний АЕ_изм и АУ_изм по формулам

  ^АЕизм ^Екон ^{— Е}нач:>

  • - значение накопленной тепловой энергии после проведения проливки, МВт -ч;

  • - значение накопленной тепловой энергии до проведения проливки, МВт •ч;

  AV изм = V кон ^V нач:>

  • - значение накопленного объёма после проведения проливки, м³;

  • - значение накопленного объёма до проведения проливки, м³.

  где Екон

  Е

  нач

  ^где V|<₍₎ii

  ^V нач

  (3)

  (4)

Таблица 4

Примечание - Все значения приведены и рассчитаны для максимального рабочего давления Р_изб = 1,6 МПа и объёма воды равного дм³.

• 7.5.5 Рассчитывают значение тепловой энергии Е_расч, Гкал^ч, для условий, заданных в таблице 3 (для каждой точки), по формулам

• - для теплосчётчика устанавливаемого на подающем трубопроводе:

  (5)

^Ерасч = ^АУизм •^kгA0^,

• - для теплосчётчика устанавливаемого на обратном трубопроводе:

  (6)

Е-расч = ^АУизм    ^©^,

где   k1 и k2 - тепловой коэффициент в подающем и обратном трубопроводе, соответственно,

МВт^ч/(м³^°С);

hi и h₂ - энтальпия в подающем и обратном трубопроводе, соответственно, МВ'пч/кг.

• 7.5.6 Относительную погрешность вычислений тепловой энергии 8E, %, определяют по формуле

  E - E

  изм расч

  _E

  расч

  •100

  5

  (7)

где Еизм - значения тепловой энергии по индикатору теплосчётчика, Гкал; Е_рас - расчетное значение тепловой энергии для i-ой точки, МВт.

лист № 6 всего листов 8 Теплосчётчик считается прошедшим поверку по данному пункту, если значение относительной погрешности вычисления тепловой энергии не превышает 5 = ± ⁽§р ⁺

Set⁾.

• 7.6 Проверка хода часов

При проверке хода часов используется секундомер-электронный в режиме времени.

Перевести теплосчётчик в режим отображения времени. В начале любого часа записать показания времени теплосчётчика t_T1 и секундомера-электронного t_c1. По истечении 24 часов записать показания времени теплосчётчика t_T2 и секундомера-электронного t_c2.

Вычислить разность по формуле

Ati = (tTi - tci),

где t_T1 - показания часов теплосчётчика, t_c1 - показания часов секундомера-электронного.

Вычислить вторую разность по формуле

At2 = (tT2 - tc2),

где tT2 - показания часов теплосчётчика, tc2 - показания часов секундомера-электронного.

Ход часов теплосчётчика за сутки вычисляется по формуле

AT = At2 - At1,

где At1, At2 - разности показаний часов теплосчётчика и секундомера-электронного, определенные в начале и конце 24-х часового периода.

Теплосчётчик считается прошедшим поверку по данному пункту , если значение хода часов не изменилось более чем на ± 10 с за одни сутки.

8 Проверка идентификационных данных ПО СИ

Подключить к компьютеру оптосчитывающую головку USB Optokopf (оригинальное оборудование от производителя SAP-Art. 122655USB Optokopf) и инициализировать ее на компьютере и далее в ПО GMM.

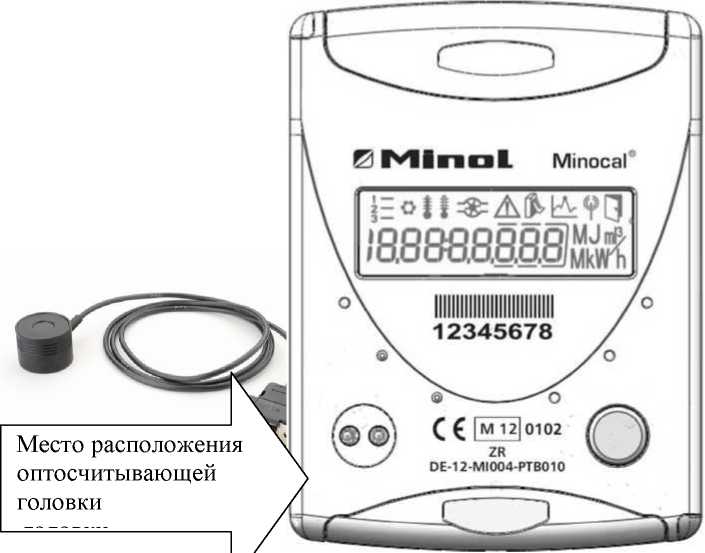

Разместить оптосчитывающую головку на крышке теплосчетчика прямо поверх инфракрасных датчиков как показано на рисунке 1.

Рисунок 1

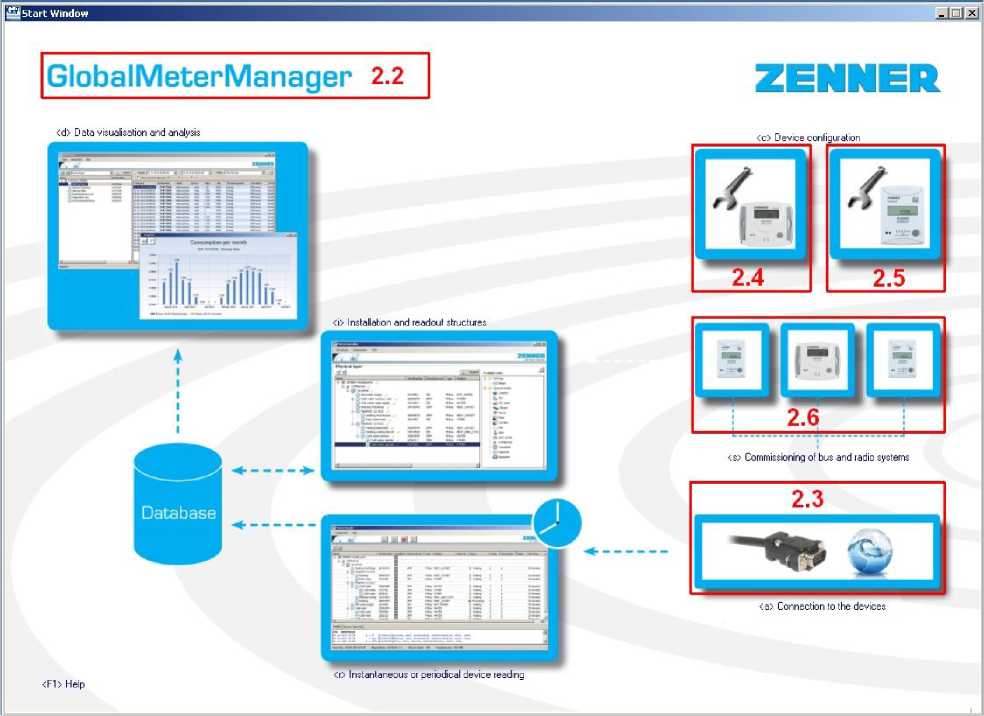

лист № 7 всего листов 8 Запустить программное обеспечение GMM и далее, в главном стартовом окне выбрать иконку «Commissioning of bus and radio systems», указанной на рисунок 2 под номером 2.6.

Рисунок 2 - Главное стартовое окно

В появившемся окне модуля «Device Collector» выбрать из меню команд «Read» (рисунок 3) команду «Get version» (режим опроса/Mode «Mbus Point To Point» из вкладки «SETUP») и опросить теплосчетчик.

Рисунок 3 - Меню команд «Read»

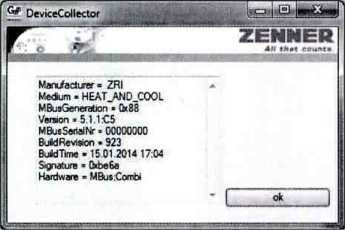

В результате опроса (рисунок 4) отображется отчет с указанием контрольной суммы идентификатора под заголовком «Signature» - 0xbe6a.

Рисунок 4 - Результат опроса.

9 Оформление результатов поверки установки

• 9.1 При положительных результатах поверки знак поверки наносится на свидетельство о поверке или ставится отметка в паспорте, а так же на пломбу.

• 9.2 При отрицательных результатах оформляется извещение о непригодности.
