Методика поверки «КОНТРОЛЛЕРЫ МНОГОФУНКЦИОНАЛЬНЫЕ СБОРА И ПЕРЕДАЧИ ДАННЫХ КСОД» (МП КУВФ.421445.069 )

Методика поверки

Тип документа

КОНТРОЛЛЕРЫ МНОГОФУНКЦИОНАЛЬНЫЕ СБОРА И ПЕРЕДАЧИ ДАННЫХ КСОД

Наименование

МП КУВФ.421445.069

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ООО «Производственное Объединение ОВЕН»

СОГЛАСОВАНО

Генеральный директор

Крашенинников 2016 г.

УТВЕРЖДАЮ

-S

II.В. Иванникова 2016 г.

Заместитель директора по зводственнон метрологии УП «ВНИИМС»

КОНТРОЛЛЕРЫ МНОГОФУНКЦИОНАЛЬНЫЕ СБОРА И ПЕРЕДАЧИ ДАННЫХ КСОД

МЕТОДИКА ПОВЕРКИ

КУВФ.421445.069МП

Москва

2016

СОДЕРЖАНИЕ

Изм.

Лист

№ докум.

Подпись

Дата

КУВФ.421445.069МП

Лист

2.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая рекомендация распространяется на Контроллеры многофункциональные сбора и передачи данных КСОД (далее - контроллеры), серийно выпускаемые ООО «Производственное Объединение ОВЕН», г. Москвичи устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 5 лет.

2 НОРМАТИВНЫЕ ССЫЛКИ

Приказ Минпромторга России № 1815 "Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельств о поверке".

ПР 50.2.012-94 Государственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений.

ГОСТ 12.3.019-80 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

ГОСТ 8.129-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты.

3 ОПЕРАЦИИ ПОВЕРКИ

При поверке должны производиться операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.2

Да

Да

2 Проверка электрического сопротивления изоляции

8.3

Да

Нет

3 Опробование

8.4

Да

Да

4 Подтверждение соответствия программного обеспечения

8.5

Да

Да

5 Определение метрологических характеристик

8.6

Да

Да

4 СРЕДСТВА ПОВЕРКИ
  • 4.1  Средства измерений, используемые в качестве мер входного сигнала поверяемого контроллера, должны иметь технические характеристики, обеспечивающие поверку в диапазоне измерений поверяемого контроллера.

  • 4.2 Измерительная цепь, при помощи которой поверяют приборы, должна

обеспечивать такую точность измерений, при которой верно неравенство: Л11     Л " , где

Ал - предел допускаемого абсолютного значения основной погрешности поверяемого контроллера.

  • 4.3 Для определения основных погрешностей контроллера необходимо применять следующие средства поверки.

    • 4.3.1 Поверка контроллеров при определении абсолютной среднесуточной погрешности хода часов:

- устройство синхронизации времени, с пределом допускаемой абсолютной

КУВФ.421445.069МП

Лист

3

Изм.

Лист

№ докум.

Подпись

Дата

погрешностью привязки фронта выходного импульса 1 Гц к шкале координированного времени UTC при синхронизации времени от встроенного приемника ГЛОНАСС/GPS ±100 мкс (например, устройство синхронизации времени У СВ-3 (Регистрационный № 51644-12), устройство синхронизации времени У СВ-2 (Регистрационный № 41681-09), радиочасы МИР РЧ-01 (Регистрационный № 27008-04), NTP (Network Time Protocol) -сервер точного времени сети Интернет*)).

  • 4.3.2 Поверка контроллеров при определении относительной погрешности преобразования (счет количества импульсов):

  • - частотомер электронно-счетный, с диапазоном измерений 0,1 Гц-200 МГц и относительной погрешностью не менее ± 5-10'7 % (например, частотомер электронный цифровой 43-63 (Регистрационный № 46916-11));

  • - генератор импульсов с максимальной амплитудой выходных импульсов 10 В, диапазоном изменения длительности импульсов 10 нс + 1 с (например, генератор импульсов Г5-56 (Регистрационный № 5269-12), генератор сигналов специальной формы ГСС-120 (Регистрационный № 30405-05)).

  • 4.4 Вспомогательные средства поверки:

  • - мегаомметр для измерения сопротивления изоляции с номинальным напряжением

100 В и 500 В (например, мегаомметр М4100/1 (Регистрационный № 3424-73), мегаомметр М4100/3 (Регистрационный №  3424-73), мегаомметр ЭСО-202/1-Г

(Регистрационный № 14883-95));

  • - прибор для измерения относительной влажности и температуры воздуха с диапазоном измерений влажности от 30 до 80 % и пределом абсолютной погрешности не хуже 6 %, диапазоном измерений температуры от 15 до 25 °C и абсолютной погрешностью не менее 0,2 °C (например, гигрометр психрометрический ВИТ-2 (Регистрационный № 9364-01)).

  • - прибор для измерения атмосферного давления в диапазоне от 84 до 107 кПа (например, барометр-анероид контрольный М-67 (Регистрационный № 3744-73));

  • - счетчик электрической энергии по ГОСТ 31819.21-2012 (IEC 62053-21:2003), ГОСТ 31819.22-2012 (IEC 62053-22:2003), ГОСТ 31819.11-2012 (IEC 62053-11:2003) из перечня поддерживаемых счетчиков, приведенного в описании типа средства измерений Контроллеры многофункциональные сбора и передачи данных КСОД;

  • -  преобразователь интерфейсов RS-232/RS-485 (например, автоматический преобразователь интерфейсов RS-232/RS-485 АС-ЗМ);

  • - программное обеспечение (ПО) En-Logic SC AD А - ОВЕН «Телемеханик ЛАЙТ».

  • 4.5  Допускается применять другие средства поверки, в том числе автоматизированные, удовлетворяющие требованиям настоящей методики.

  • 4.6 Средства поверки должны быть исправны и поверены в соответствии с Приказом Минпромторга России № 1815.

Примечание - Программа для работы с NTP (Network Time Protocol) - сервером точного времени сети Интернет поставляется по запросу.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019 - 92, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».

  • 5.2 Любые подключения контроллеров производить только при отключенном напряжении питания.

    КУВФ.421445.069МП

    Лист

    4

    Изм.

    Лист

    № докум.

    Подпись

    Дата

  • 5.3  К работе с контроллерами допускаются лица, изучившие Руководство по эксплуатации (далее - РЭ), знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 5.4 К поверке допускаются лица, освоившие работу с контроллерами и используемыми эталонами, изучившими настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012 и имеющих достаточную квалификацию для выбора методики поверки и выбора соответствующих эталонов (п. 4.3 настоящей рекомендации).

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки соблюдают следующие условия:

    • - температура окружающего воздуха, °C                   20±5;

    • - относительная влажность окружающего воздуха, %        30- 80;

    • - атмосферное давление, кПа                          84,0 - 106,7;

    • - напряжение питания, В                                   2201}°;

    • - частота питающей сети, Гц                               5 0± 1.

  • 6.2 Средства поверки и поверяемые контроллеры должны быть защищены от вибраций и ударов.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Подготовить к работе поверяемый контроллер в соответствии с указаниями, изложенными в РЭ.

  • 7.2 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.

  • 7.3 Управление работой контроллера при поверке, задание его программируемых параметров должны производиться в соответствии с указаниями РЭ.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Метрологические и технические характеристики, подлежащие определению

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Абсолютная среднесуточная погрешность хода часов, с/сутки

±2

Пределы допускаемой относительной погрешности преобразования (счет количества импульсов) на каждые 10000 импульсов, %

±0,01

Все действия с контроллером должны производиться в соответствии с Руководством по эксплуатации.

КУВФ.421445.069МП

Лист

5

Изм.

Лист

№ докум.

Подпись

Дата

  • 8.2 Внешний осмотр

При проведении внешнего осмотра должно быть проверено соответствие контроллера следующим требованиям:

  • - контроллер должен быть представлен на поверку с эксплуатационной документацией, входящей в комплект поставки (паспорт и РЭ).

  • - контроллер должен быть чистым и не иметь механических повреждений на корпусе;

  • - на контроллере должна быть маркировка, соответствующая РЭ.

При обнаружении механических дефектов, а также несоответствия маркировки эксплуатационной документации определяется возможность проведения поверки и дальнейшего использования преобразователя.

  • 8.3 Проверка электрического сопротивления изоляции

Определение электрического сопротивления изоляции токоведущих цепей поверяемого контроллера относительно его корпуса производить между контактами для подсоединения сетевого напряжения и корпусом в климатических условиях, приведенных в п. 6.1 настоящей рекомендации.

Контроллер перед испытанием покрывают сплошной, плотно прилегающей к поверхности металлической фольгой таким образом, чтобы расстояние ее от зажимов испытуемой цепи было не менее 20 мм. Контакты цепи питания закорачивают.

Испытательное напряжение подают между контактами цепи питания и металлической фольгой.

Проверка электрического сопротивления изоляции производится при испытательном напряжении 100 В для контроллеров с номинальным напряжением питания 24 В и 500 В для контроллеров с номинальным напряжением питания 110/220 В.

Контроллер считают выдержавшим испытание, если измеренное сопротивление изоляции не менее 20 МОм.

При невыполнении этих требований или неверном функционировании поверка прекращается, контроллер бракуется и направляется в ремонт.

  • 8.4 Опробование

Подключить контроллер по схеме на рисунке 1, и используя ПО En-Logic SCADA -ОВЕН «Телемеханика ЛАЙТ» провести контрольное тестирование каналов связи и считывание данных архива электросчетчика.

пи

■к

4

Elhernel

КСОД

Рисунок 1

инпцгг^етчм

При проведении опробования должны быть выполнены следующие операции:

  • - подключить контроллер к источнику переменного тока;

  • - подключить технологическую ПЭВМ к цифровому каналу Ethernet контроллер и ввести ее в требуемый режим работы;

  • - подключить к цифровому каналу RS-485 контроллера электросчетчик;

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    КУВФ.421445.069МП

используя программное обеспечение «Enlogic» провести контрольное тестирование каналов связи и считывание данных архива электросчетчика за выбранный интервал времени;

- распечатать журнал событий электросчетчика и контроллера и отметить моменты нарушения связи между измерительными компонентами системы. Проверить сохранность измерительной информации в памяти контроллера на тех интервалах времени, в течение которых была нарушена связь.

Результаты проверки считают удовлетворительными, если функционирование контроллера обеспечивает нормальное проведение указанных операций.

При невыполнении этих требований или неверном функционировании поверка прекращается, контроллер бракуется и направляется в ремонт.

  • 8.5 Подтверждение соответствия программного обеспечения

При проверке определяется цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода);

Проверка контрольной суммы выполняется следующим образом:

  • - подключить технологическую ПЭВМ к порту контроллера;

  • - с помощью программы WinSCP или аналогичной получить доступ к файловой системе контроллера (необходимо знать параметры доступа, имя пользователя и пароль (указаны в РЭ));

  • - перейти в нужную директорию /mnt/ufs/home/enlogic.

Выбрать в меню «Commands»/ «Open Terminal».

Вычислить контрольную сумму MD5, подав команду: md5sum enlogic-drv.

Утилита выдаст вычисленную контрольную сумму в шестнадцатеричном виде, которую необходимо сравнить с контрольными значениями в описании типа.

Результаты подтверждения соответствия программного обеспечения считаются положительными, если идентификационное наименование ПО, номер версии (идентификационный номер) ПО и контрольная сумма (цифровой идентификатор программного обеспечения) соответствуют указанным в описании типа.

При невыполнении этих требований или неверном функционировании поверка прекращается, контроллер бракуется и направляется в ремонт.

  • 8.6 Определение метрологических характеристик

8.6.1 Проверка абсолютной среднесуточной погрешности текущего времени.

Определение абсолютной среднесуточной погрешности хода часов производят на интервале два часа.

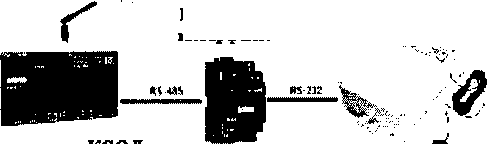

При определении погрешности при использовании в качестве эталонного оборудования устройства синхронизации времени, необходимо подключить устройство к контроллеру по схеме, представленной на рисунке 2.

ПК

•~Г

Преобразователь интерфейсов

illwnel

ксод

Рисунок 2

Изм.

Лист

№ докум.

Подпись

Дата

КУВФ.421445.069МП

При определении погрешности при использовании в качестве эталонного оборудования NTP - сервера точного времени сети Интернет, необходимо произвести настройку контроллера на работу с протоколом NTP в соответствии с РЭ.

Настраивают источник точного времени. Выполняют предустановку времени контроллера в соответствии с сигналами от эталонного источника с помощью ПО, и синхронизируют время в контроллере со временем эталона.

По истечении двух часов с момента синхронизации часов контроллера с эталонным источником, повторно синхронизируют время контроллера со временем эталонного источника при помощи ПО.

При помощи ПО фиксируют величину коррекции времени в журнале событий контроллера.

ВНИМАНИЕ - На всем интервале определения погрешности текущего времени не допускается перезагрузка контроллера.

Рассчитать абсолютную среднесуточную погрешность хода часов по формуле 1.

Д = (H.M.S)m - H.M.SU3M) X 24/H.M.SUHm,                 (1)

где Л - абсолютная среднесуточная погрешность хода часов;

H.M.S3m - часы, минуты и секунды эталонного источника времени;

H.M.SU3M - часы, минуты и секунды проверяемого контроллера.

H.M.Sunm - часы, минуты и секунды интервала между двумя синхронизациями времени.

Контроллер признается годным, если абсолютная среднесуточная погрешность текущего времени не превышает ±2 с/сутки.

При невыполнении этих требований, контроллер бракуется и направляется в ремонт.

  • 8.6.2 Проверка относительной погрешности преобразования (счет количества импульсов)

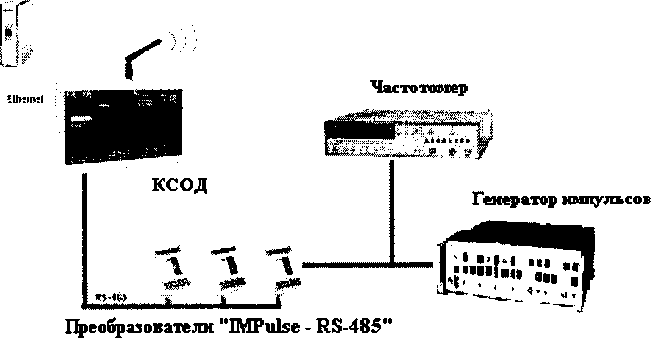

Выполнить подключения по схеме, приведенной на рисунке 3, последовательно подключив к входу преобразователей «IMPulse - RS-485» генератор импульсов. Параллельно генератору подключить частотомер в режиме счета импульсов.

пн

Рисунок 3

Установить следующие параметры сигнала генератора:

  • • форма импульсов - прямоугольная;

  • • частота-100 Гц;

  • • скважность - 2;

  • • амплитуда-4 В.

    КУВФ.421445.069МП

    Лист

    8

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    Обнулить показания частотомера.

    Установить на генераторе количество импульсов равное 10 000.

    Подать с генератора на вход преобразователей «IMPulse - RS-485» импульсы. Зафиксировать точное количество импульсов, подсчитанное поверяемым контроллером (при помощи ПО) и частотомером.

    Рассчитать относительную погрешность преобразования (счета количества импульсов) по формуле 2.

    S = Nnp-Nim. ф

    , (2)

    где 8- основная относительная погрешность измерения, %;

    Nnp - число импульсов, измеренное поверяемым контроллером;

    Nam - число импульсов, измеренное частотомером.

    Контроллер признается годным, если относительная погрешность преобразования (счета количества импульсов) на каждые 10000 импульсов не превышает ±0,01%.

    При невыполнении этих требований, контроллер бракуется и направляется в ремонт.

    КУВФ.421445.069МП

    Лист

    9

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1 Положительные результаты первичной поверки оформляются записью в паспорте с нанесением знака поверки.

    При положительном результате периодической поверки выдается свидетельство о поверке установленной формы в соответствии с приказом Минпромторга России № 1815 от 02 июля 2015г.

    Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

    • 9.2 При отрицательных результатах поверки свидетельство о предыдущей поверке аннулируют и выдают извещение о непригодности согласно «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» утвержденному приказом Минпромторга России № 1815 от 02 июля 2015г.

    Начальник отдела 201 ФГУП «ВНИИМС»                     И. М. Тронова

    Инженер 2 кат. отдела 201 ФГУП «ВНИИМС»                      Лапин
