УТВЕРЖДАЮ

______ Н. П. Муравская

2015 г.

директора ФГУП «ВНИИОФИ»

Системы оптические измерительные FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE

Методика поверки МП 041.ФЗ-15

л.р-6Ч7£>Ч-\€>

Главный метролог

ФГУП «ВНИИОФИ»

С.Н. Негода

I. Москва 2015 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на Системы оптические измерительные FTB-500 с модулями FTB-8140/FTB-85100G/FTB-88100G/FTB-88100NGE (далее - системы), выпускаемые фирмой «EXFO Inc.», Канада и устанавливает порядок и объем их первичной и периодической поверки.

Системы оптические измерительные FTB-500 (далее - системы) при их комплектовании модулями FTB-8140/FTB-85100G/FTB-88100G/FTB-88100NGE предназначены для:

тестирования и измерения параметров сетей с синхронной цифровой иерархией SONET/SDH (OC-768/STM-256) и оптических Транспортных Сетей (OTN) при использовании модуля FTB-8140;

тестирования и измерения параметров сетей 40G/100G Ethernet и оптических Транспортных Сетей (OTN) при использовании модуля FTB-85100G;

тестирования и измерения параметров сетей с синхронной цифровой иерархией SONET/SDH (OC-768/STM-256), сетей 40G/100G Ethernet и Оптических Транспортных Сетей (OTN) при использовании модуля FTB-88100G;

тестирования и измерения параметров сетей с синхронной цифровой иерархией SONET/SDH (OC-l^OC-768/STM-0^STM-256), сетей 10M-H00G Ethernet и Оптических Транспортных Сетей (OTN) при использовании модуля FTB-88100NGE.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполнить операции, указанные в табл. 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

ввозе импорта (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Подтверждение соответствия программного обеспечения (ПО)

8.3

Да

Да

4 Определение рабочей длины волны оптического излучения, рабочего спектрального диапазона

8.4

Да

Да

5 Определение уровня выходной мощности

8.5

Да

Да

6 Определение диапазона измерений средней мощности оптического излучения, рабочего диапазона уровня мощности приемника, минимальной чувствительности приемника, пределов допускаемой основной абсолютной погрешности измерений средней мощности оптического излучения

8.6

Да

Да

7 Определение номинального значения тактовой частоты передатчика, пределов допускаемой относительной погрешности тактовой частоты передатчика

8.7

Да

Да

8 Определение сдвига тактовой частоты передатчика от номинальных тактовых частот передатчика, пределов допускаемой относительной погрешности измерений частоты сигнала

8.8

Да

Да

  • 2.2 При получении отрицательного результата при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки применять средства измерений, указанные в табл. 2. Таблица 2

№ пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

8.4-8.6

Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.

Диапазон измеряемых значений средней мощности оптического излучения: от 1О'10 до 10'2 Вт. Диапазоны длин волн исследуемого излучения: от 800 до 900 нм, от 1250 до 1350 нм, от 1480 до 1700 нм. Длины волн источников излучения (калибровки): (850 ± 5) нм, (1310 ± 10) нм, (1490 ± 5) нм, (1550 ± 10) нм, (1625 ± 5) нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ± 2,5 %, в рабочем спектральном диапазоне ± 5 %, измерений относительных уровней мощности ±1,2 %

8.4

Система оптическая измерительная FTB-200 с модулем оптического анализатора спектра FTB-5240S.

Диапазон измерений длины волны от 1250 до 1650 нм. Пределы допускаемой абсолютной погрешности измерения длины волны ± 0,05 нм. Диапазон отображаемого значения уровня средней мощности излучения от + 18 до - 80 дБм. Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения (на длине волны 1.55 мкм, при уровне входной мощности -10 дБм) ± 0,5 дБ

8.7, 8.8

Частотомер универсальный CNT-90XL с опцией 40G.

Диапазон измеряемых частот от 200 МГц до 40 ГГц. Пределы допускаемой относительной погрешности измерения частоты при работе от внутреннего опорного генератора ОСХО 19/90, времени измерения 200 мс 2-10’7

8.7, 8.8

Осциллограф 86100D с модулем восстановления тактового сигнала 83496В-101с опцией 200.

Тип каналов: дифференциальный и несимметричный электрический, одномодовый и многомодовый оптический. Диапазон входных данных: от 50 Мбит/с до 14,2 Гбит/с (опция 200). Выходное напряжение восстановленного сигнала на передней панели от 220 мВ до 1 В

3.2 Вместо указанных в табл. 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик (MX) с требуемой погрешностью.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки измерителей допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в ТД на измерители, в ТД на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа (мм рт.ст.)

  • - параметры питания от сети переменного тока:

от 15 до 25;

65 ± 15;

100 ±4 (750 ±30);

  • - напряжение питающей электросети, В

  • - частота, Г ц

220 ± 4,4;

50 ±0,5.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 При подготовке к поверке выполнить следующие операции:

  • - выдержать приборы в условиях, указанных в п.п. 6.1, в течение 2 ч;

  • - выполнить операции, оговоренные в ТД на системы по их подготовке к поверке;

  • - выполнить операции, оговоренные в ТД на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

8. ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При внешнем осмотре установить соответствие систем требованиям ТД. Проверить отсутствие механических повреждений и ослабление элементов конструкции, четкость обозначений, чистоту и исправность разъемов.

При наличии дефектов (механических повреждений), система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

8.2 Опробование
  • 8.2.1 Подготовить систему к работе согласно разделу "Подготовка к работе" руководства по эксплуатации.

  • 8.2.2 Проверить правильность работы органов управления и переключения режимов системы в соответствии с руководством по эксплуатации.

8.3 Подтверждение соответствия программного обеспечения
  • 8.3.1 Проверяют соответствие заявленных идентификационных данных программного обеспечения: идентификационное наименование программного обеспечения, номер версии программного обеспечения, цифровой идентификатор программного обеспечения, алгоритм вычисления цифрового идентификатора программного обеспечения.

  • 8.3.2 Включить систему и дождаться загрузки рабочего стола. На рабочем столе открыть программу «Update Manager». В появившемся окне считать идентификационное наименование ПО соответствующего модуля и номер версии (идентификационный номер) ПО.

  • 8.3.3 Система признается прошедшей операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблицах 3-5.

Таблица 3. Идентификационные данные метрологически значимой части ПО для модуля FTB-8140

Идентификационные данные (признаки)

Значение

идентификационное наименование ПО

ToolBox TRANSPORTBLAZER

2.22.3.22.ume

номер версии (идентификационный номер) ПО

2.22.3.22 и выше

цифровой идентификатор ПО

-

Таблица 4. Идентификационные данные метрологически значимой части ПО для модуля FTB-85100G

Идентификационные данные (признаки)

Значение

идентификационное наименование ПО

ToolBox FTB-85100G Packet Blazer

2.1.0.21.umm

номер версии (идентификационный номер) ПО

2.1.0.21 и выше

цифровой идентификатор ПО

-

Таблица 5. Идентификационные данные метрологически значимой части ПО для модулей FTB-88100G, FTB-88100NGE

Идентификационные данные (признаки)

Значение

идентификационное наименование ПО

ToolBox 88000-PowerBlazer 1.4.0.129.umm

номер версии (идентификационный номер) ПО

1.4.0.129 и выше

цифровой идентификатор ПО

-

8.4 Определение рабочей длины волны оптического излучения, рабочего спектрального диапазона

8.4.1 Для измерения рабочей длины волны собрать установку, приведенную на рисунке 1.

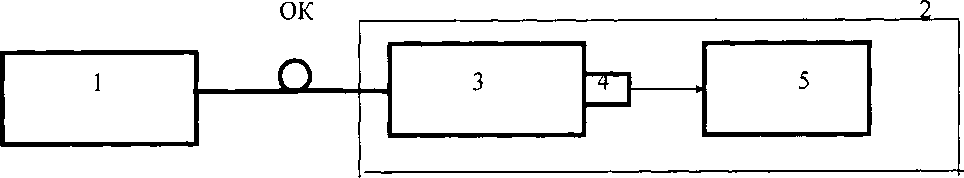

Рисунок 1

1 - испытываемая система; 2 - установка для измерений спектральных характеристик приёмников и источников оптического излучения в волоконно-оптических системах передачи (ВОСП) из состава рабочего эталона средней мощности оптического излучения в ВОСП «РЭСМ-ВС» (далее по тексту - СУ); 3 - монохроматор; 4 - фотоприемное устройство; 5 - регистратор, ОК - оптический кабель

  • 8.4.2 Оптическим кабелем соединить выход системы с входным разъемом СУ. На испытываемой системе провести установку одной из рабочих длин волн и максимального значения длительности зондирующего импульса.

  • 8.4.3 Изменяя длину волны на шкале монохроматора СУ, регистрировать длину волны, соответствующую максимальному значению сигнала.

  • 8.4.4 На испытываемой системе провести установку другой рабочей длины волны и выполнить операцию по 8.4.3.

  • 8.4.5 Для измерения рабочего спектрального диапазона собрать установку, приведенную на рисунке 2.

ОК

Рисунок 2

1 - испытываемая система; 2 - система оптическая измерительная FTB-200 с модулем оптического анализатора спектра FTB-5240S, ОК - оптический кабель

  • 8.4.6 Результаты поверки считать удовлетворительными, если значения рабочих длин волн оптического излучения находятся в пределах:

  • 1) для системы с модулем FTB-8140:

  • - от 1530 до 1565 нм для формата модуляции NRZ;

  • - от 1528.77 до 1563.8 нм для формата модуляции DPSK

  • 2) для системы с модулем FTB-88100NGE

    • 2.1) с использованием интерфейса типа SFP 100 Мбит/с и 1 Гбит/с Эзернет

1310 ± 20 нм для FTB-85910, FTB-85911, FTB-8190; 850 ± 20 нм для FTB-8590; (1550 ± 20) нм для FTB-8192; передатчик (1490 ± 20) нм, приемник (1310 ± 20) нм для FTB-8596; передатчик (1310 ± 20) нм, приемник (1490 ± 20) нм для FTB-8597

  • 2.2) с использованием интерфейса типа SFP для SDH/OTN

(1310 ± 20) нм для FTB-85910, FTB-8190, FTB-8191; (1550 ± 20) нм для FTB-8192, FTB-8193

  • 2.3) с использованием интерфейса типа SFP+ для 10 Гбит/с Эзернет

(850 ± 20) нм для FTB-8690; (1310 ± 20) нм для FTB-8691; (1550 ± 20) нм для FTB-8692

  • 2.4) с использованием интерфейса типа SFP+ для 10 Гбит/с SDH

(1310 ± 20) нм для FTB-8693; (1550 ± 20) нм для FTB-8694, FTB-8695

  • 2.5) с использованием интерфейса типа XFP для 10 Гбит/с Эзернет

(850 ± 20) нм для FTB-85900; (1310 ± 20) нм для FTB-85901; (1550 ± 20) нм для FTB-85902

  • 2.6) с использованием интерфейса типа XFP для 10 Гбит/с SDH

(1310 ± 20) нм для FTB-81900; (1550 ± 20) нм для FTB-81901, FTB-81902

а рабочий спектральный диапазон системы с модулем FTB-8100NGE с использованием интерфейса типа CFP или CFP2 находится в пределах от 1521 до 1597 нм для FTB-85951, FTB-85953; от 1294.53 до 1310.19 нм для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978; от 1264,5 до 1337,5 нм для FTB-85956; от 1530 до 1565 нм для FTB-85960; от 840 до 860 нм для CFP2-85974.

8.5 Определение уровня выходной мощности
  • 8.5.1 Проводят предварительный прогрев исследуемого источника системы на соответствующей длине волны в течение 15 минут.

  • 8.5.2 Подают оптическое излучение на той же длине волны от источника излучения на оптический вход ваттметра «РЭСМ-ВС» с помощью волоконно-оптического кабеля.

  • 8.5.3 Для системы с модулем FTB-88100NGE с использованием интерфейса типа CFP или CFP2 проводят измерения для каждой спектральной линии. Выбор той или иной спектральной линии проводят в соответствующем меню.

  • 8.5.4 Регистрируют показания ваттметра «РЭСМ-ВС» в течение 15 минут с интервалом в 1 минуту и определяют нестабильность уровня мощности источника 0$ по формуле 1:

0S = Ртах ~ Pmin                                   (1)

где Ртах и Pmin -максимальное и минимальное значения мощности соответственно (выраженные в дБм), зарегистрированные за время измерений.

  • 8.5.5 За уровень мощности излучения источника принимают значение Pmin

  • 8.5.6 Проводят операции по п.п. 8.5.1 - 8.5.5 для остальных длин волн излучения источника.

  • 8.5.7 Результаты поверки считать удовлетворительными, если уровень выходной мощности находится в пределах:

  • 1) для системы с модулем FTB-8140:

от 0 до 3 дБм для формата модуляции NRZ, от 4 до 7,5 дБм для формата модуляции DPSK.

  • 2) для системы с модулем FTB-88100NGE

    • 2.1) с использованием интерфейса типа CFP или CFP2 на каждой спектральной линии, дБм

от минус 5.8 до 3.5 для FTB-85951;

от минус 6.9 до 3.5 для FTB-85953;

от минус 2.5 до 2.9 для FTB-85955, FTB-85958;

от минус 2.3 до 2.3 для FTB-85956;

от 0 до 3 для FTB-85960;

от минус 7.6 до минус 1 для CFP2-85974;

от минус 2.5 до 2.9 для CFP2-85975;

от минус 4.3 до 4.5 для CFP2-85978

  • 2.2) с использованием интерфейса типа SFP 100 Мбит/с и 1 Гбит/с Эзернет

от минус 20 до минус 15 для FTB-85910,

от минус 15 до минус 8 для FTB-85911,

от минус 9 до минус 3 для FTB-8590;

от минус 9.5 до минус 3 для FTB-8190, FTB-8596, FTB-8597;

от минус 0 до минус 5 для FTB-8192

  • 2.3) с использованием интерфейса типа SFP для SDH/OTN

от минус 20 до минус 15 для FTB-85910;

от минус 5 до 0 для FTB-8190;

от минус 2 до 3 для FTB-8191;

от минус 2 до 3 дляЕТВ-8192;

от минус 5 до 0 дляЕТВ-8193

  • 2.4) с использованием интерфейса типа SFP+ для 10 Гбит/с Эзернет

от минус 5 до минус 1 для FTB-8690;

от минус 8.2 до 0.5 для FTB-8691;

от минус 4.7 до 4 для FTB-8692

  • 2.5) с использованием интерфейса типа SFP+ для 10 Гбит/с SDH

от минус 6 до минус 1 для FTB-8693;

от минус 4.27 до 4 для FTB-8694;

от минус 0 до 4 для FTB-8695

  • 2.6) с использованием интерфейса типа XFP для 10 Гбит/с Эзернет

от минус 5 до минус 1 для FTB-85900;

от минус 6 до 0.5 для FTB-85901;

от минус 1 до 2 для FTB-85902

  • 2.7) с использованием интерфейса типа XFP для 10 Гбит/с SDH

от минус 6 до минус 1 для FTB-81900;

от минус 1 до 2 для FTB-81901;

от минус 0 до 4 для FTB-81902

  • 8.6 Определение диапазона измерений средней мощности оптического излучения (рабочего диапазона уровня мощности приемника), минимальной чувствительности приемника, пределов допускаемой основной абсолютной погрешности измерений средней мощности оптического излучения

  • 8.6.1 Определение диапазона измерений средней мощности оптического излучения (рабочего диапазона уровня мощности приемника), минимальной чувствительности приемника, пределов допускаемой основной абсолютной погрешности измерений средней мощности оптического излучения проводят путем сличения с Рабочим эталоном средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС («РЭСМ-ВС») и последующего расчета погрешностей.

  • 8.6.2 Собирают установку согласно схеме, приведенной на рисунке 3.

    Рисунок 3

3.3 Все средства поверки должны быть исправны, поверены, аттестованы и иметь свидетельства о поверке или оттиск поверочного клейма на приборе или технической документации (ТД).

1 - испытываемая система; 2 - аттенюатор из состава «РЭСМ-ВС» (далее - аттенюатор); 3 - измеритель оптической мощности из состава «РЭСМ-ВС» (далее - ваттметр)

  • 8.6.3 Подключить передатчик системы с помощью оптического кабеля на вход аттенюатора. Далее поочередно оптическое излучение с выхода аттенюатора подключать к приемнику системы и измерителю оптической мощности, снимая при этом показания. При этом в процессе выполнения измерений на измерителе оптической мощности выставлять значение длины волны калибровки, наиболее близкое к номинальному значению длины волны передатчика системы.

  • 8.6.4 Проводят N (N = 5) измерений уровня мощности последовательно измерителем оптической мощности и исследуемой системой.

  • 8.6.5 Повторяют операции по п.п. 8.6.3, 8.6.4, последовательно уменьшая уровень мощности (с шагом 2-3 дБ), дойдя до минимально измеряемой исследуемой системой мощности (минимальной чувствительности приемника).

  • 8.6.6 Операции по п. 8.6.5 провести для всех имеющихся спецификаций.

  • 8.6.7 Определяют максимальное значение разницы показаний измерителя оптической мощности и исследуемой системы по формуле (2):

    где

(2)

(3)

Оу - разница в показаниях измерителя оптической мощности и исследуемой системы (основная абсолютная погрешность измерений средней мощности оптического излучения);

POij; Ру - показания измерителя оптической мощности и исследуемой системы при i-ом измерении в точке] (выраженные в дБм).

  • 8.6.8 Результаты поверки считать удовлетворительными, если

  • 1) для системы с модулем FTB-8140:

  • - диапазон измерений средней мощности оптического излучения, от минус 5 до 3 дБм для NRZ, от 3 до 8 дБм для DPSK;

  • - пределы допускаемой основной абсолютной погрешности измерений средней мощности оптического излучения ± 2 дБ.

  • 2) для системы с модулем FTB-88100NGE

    • 2.1) диапазон измерений средней мощности оптического излучения с использованием интерфейса типа CFP или CFP2 на каждой спектральной линии, дБм

от минус 10.8 до 3.5 для FTB-85951;

от минус 9.5 до 3.5 для FTB-85953;

от минус 10.3 до 4.5 для FTB-85955;

от минус 13.7 до 2.3 для FTB-85956;

от минус 8.8 до 2.9 для FTB-85958;

от минус 7 до 3 для FTB-85960;

от минус 9.5 до 2.4 для CFP2-85974;

от минус 2.5 до 2.9 для CFP2-85975;

от минус 10.6 до 4.5 для CFP2-85978

  • 2.2) минимальная чувствительность приемника с использованием интерфейса типа SFP 100 Мбит/с и 1 Гбит/с Эзернет, дБм

минус 31 для FTB-85910;

минус 28 для FTB-85911;

минус 20 для FTB-8590, FTB-8596, FTB-8597;

минус 22 для FTB-8190, FTB-8192

  • 2.3) диапазон измерений средней мощности оптического излучения с использованием интерфейса типа SFP для SDH/OTN, дБм

Для STM-0: от минус 15 до минус 31 для FTB-85910;

для STM-1: от минус 23 до минус 10 для FTB-8190, FTB-8193;

от минус 30 до минус 15 для FTB-8191, FTB-8192;

для STM-4: от минус 22 до 0 для FTB-8190, FTB-8193;

от минус 27 до минус 9 для FTB-8191;

от минус 29 до минус 9 для FTB-8192;

для STM-16/OTU1: от минус 18 до 0 для FTB-8190, FTB-8193;

от минус 27 до минус 9 для FTB-8191;

от минус 28 до минус 9 для FTB-8192

  • 2.4) диапазон измерений средней мощности оптического излучения с использованием интерфейса типа SFP+ для 10 Гбит/с Эзернет, дБм

от минус 11.1 до 0.5 для FTB-8690;

от минус 14.2 до 0.5 для FTB-8691;

от минус 15.8 до минус 1 для FTB-8692

  • 2.5) диапазон измерений средней мощности оптического излучения с использованием интерфейса типа SFP+ для 10 Гбит/с SDH, дБм

от минус 11 до 0.5 для FTB-8693;

от минус 15.8 до 1 для FTB-8694;

от минус 24 до минус 7 для FTB-8695

  • 2.6) диапазон измерений средней мощности оптического излучения с использованием интерфейса типа XFP для 10 Гбит/с Эзернет, дБм

от минус 11.1 до 0.5 для FTB-85900;

от минус 12.6 до 0.5 для FTB-85901;

от минус 16 до минус 1 для FTB-85902

  • 2.7) диапазон измерений средней мощности оптического излучения с использованием интерфейса типа XFP для 10 Гбит/с SDH, дБм

от минус 1 3.4 до 0.5 для FTB-81900;

от минус 15 до минус 1 для FTB-81901;

от минус 22.5 до минус 7 для FTB-81902

8.7 Определение номинального значения тактовой частоты передатчика, пределов допускаемой относительной погрешности тактовой частоты передатчика
  • 8.7.1 Определение номинальных значений тактовых частот формируемых сигналов передатчика, погрешности установки тактовой частоты формируемых сигналов проводить по схеме, представленной на рисунке 4 для случая системы с модулем FTB-8140 или системы с модулем FTB-88100NGE и типом интерфейса CFP FTB-85960.

Рисунок 4

  • 1 - испытываемая система;

  • 2 - Частотомер универсальный CNT-90XL с опцией 40G и оптико-электронным преобразователем.

  • 8.7.2 Установить систему в режим генерации нефреймированного сигнала типа «все единицы» (1111).

  • 8.7.3 Измерить значения частоты выходного сигнала системы при помощи частотомера CNT-90XL с опцией 40G в соответствии с Руководством по эксплуатации на него.

  • 8.7.4 Рассчитать относительную погрешность установки тактовой частоты формируемых сигналов по формуле (4):

др = F.acn           j 00о/о ,                              (4)

F

част

где F4acm - измеренное частотомером значение частоты, Гц;

Fo прд - установленное значение частоты, Гц.

  • 8.7.5 Определение номинальных значений тактовых частот формируемых сигналов передатчика, погрешности установки тактовой частоты формируемых сигналов проводить по схеме, представленной на рисунке 5 для случая системы с модулем FTB-88100NGE со всеми интерфейсами за исключением интерфейса CFP FTB-85960.

Рисунок 5

  • 1 - испытываемая система;

  • 2 - осциллограф 86100D с модулем восстановления тактового сигнала 83496В-101 с опцией 200;

  • 3 - частотомер универсальный CNT-90XL с опцией 40G.

  • 8.7.7 Установить систему в режим генерации сигнала с заданной тактовой частотой при использовании интерфейса типа SFP, SFP+, XFP. При использовании системы с интерфейсом типа CFP или CFP2 в зависимости от использованного в составе FTB-88100NGE оптического приемо-передающего модуля на выходе системы может присутствовать сигнал на 4-х или на 10 различных спектральных линиях. В процессе выполнения операций по настоящему пункту программы на выход прибора различные спектральные линии подаются поочередно. Далее для случая с использованием интерфейса типа CFP или CFP2 описывается процедура выполнения измерений для каждой спектральной линии.

  • 8.7.8 Измерить значения частоты выходного сигнала системы при помощи частотомера CNT-90XL с опцией 40G в соответствии с Руководством по эксплуатации на него.

  • 8.7.9 Рассчитать относительную погрешность установки тактовой частоты формируемых сигналов по формуле (4).

  • 8.7.10 Результаты поверки считать удовлетворительными, если измеренное значение тактовой частоты передатчика для случая испытания системы с модулем с модулем FTB-8140 или системы с модулем FTB-88100NGE и типом интерфейса CFP FTB-85960 находится в диапазоне (39,81312 ± 4,6-10'6) ГГц.

Для случая использования системы с модулем FTB-88100NGE со всеми интерфейсами за исключением интерфейса CFP FTB-85960, если измеренные значения тактовой частоты передатчика не превышают следующих значений:

  • 1) с использованием интерфейса типа CFP или CFP2

Номинальные значения тактовых частот на одной спектральной линии в передающем и приемном каналах, ГГц

10.3125 для интерфейса CFP2-85974;

10.3125 /11.181 для интерфейса FTB-85951, FTB-85953, CFP2-85975, CFP2-85978;

25.78125 / 27.95249 для интерфейса FTB-85955, FTB-85958;

10.3125/10.7546/11.1427/11.1458 для интерфейса FTB-85956;

25.78125 для интерфейса FTB-85957

Пределы допускаемой относительной погрешности тактовой частоты передатчика ± 4,6-10’6.

  • 2) с использованием интерфейса типа SFP для SDH/OTN

Номинальные тактовые частоты передатчика, МГц

51,84 для FTB-85910;

155,52; 622,08; 2,48832 ГГц; 2,66606 ГГц для FTB-8190, FTB-8191, FTB-8192, FTB-8193.

Пределы допускаемой относительной погрешности тактовой частоты передатчика ± 4,6-10’6.

  • 3) с использованием интерфейса типа SFP+ для 10 Гбит/с Эзернет

Номинальные тактовые частоты передатчика 9953 МГц; 10312,5 МГц.

Пределы допускаемой относительной погрешности тактовой частоты передатчика ±4,6-10'6.

  • 4) с использованием интерфейса типа SFP+ для 10 Гбит/с SDH

Номинальные тактовые частоты передатчика 9953 МГц.

Пределы допускаемой относительной погрешности тактовой частоты передатчика ± 4,6-10'6.

  • 5) с использованием интерфейса типа XFP для 10 Гбит/с Эзернет

Номинальные тактовые частоты передатчика 9953 МГц; 10312,5 МГц.

Пределы допускаемой относительной погрешности тактовой частоты передатчика ± 4,6-10‘6.

  • 6) с использованием интерфейса типа XFP для 10 Гбит/с SDH

Номинальные тактовые частоты передатчика 9953 МГц.

Пределы допускаемой относительной погрешности тактовой частоты передатчика ± 4,6-10'6.

  • 8.8 Определение сдвига тактовой частоты передатчика от номинальных тактовых частот передатчика, пределов допускаемой относительной погрешности измерений частоты входного сигнала

  • 8.8.1 Определение сдвига тактовой частоты передатчика от номинальных тактовых частот передатчика, пределов допускаемой относительной погрешности измерений частоты входного сигнала проводить по схеме, представленной на рисунке 4 для случая системы с модулем FTB-8140 или системы с модулем FTB-88100NGE и типом интерфейса CFP FTB-85960.

  • 8.8.2 Установить систему в режим генерации нефреймированного сигнала типа «все единицы» (1111) и сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика с шагом ± 10-10’6.

  • 8.8.3 Измерить значения частот выходного сигнала системы при помощи частотомера CNT-90XL с опцией 40G в соответствии с Руководством по эксплуатации на него.

  • 8.8.4 С выхода передатчика подать сигнал на вход приемника системы, измерить значение частоты формируемого сигнала, записать измеренное значение.

  • 8.8.5 Провести серию измерений по п.п. 8.8.2 - 8.8.4 в диапазоне ± 50-10’6 от номинального значения тактовых частот формируемых сигналов передатчика.

  • 8.8.6 Рассчитать относительную погрешность измерений частоты входного сигнала по формуле (5):

q _ 1 част 1 а_прд

F~ F

част

где F4acm - измеренное частотомером значение частоты, Гц;

прд - измеренное значение частоты системой, Гц.

  • 8.8.7 Определение сдвига тактовой частоты передатчика от номинальных тактовых частот передатчика, пределов допускаемой относительной погрешности измерений частоты входного сигнала проводить по схеме, представленной на рисунке 5, для случая системы с модулем FTB-88100NGE со всеми интерфейсами за исключением интерфейса CFP FTB-85960.

  • 8.8.8 Установить систему в режим генерации сигнала с заданной тактовой частотой при использовании интерфейса типа SFP, SFP+, XFP и сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика с шагом ± 10-10’6. При использовании системы с интерфейсом типа CFP или CFP2 в зависимости от использованного в составе FTB-88100NGE оптического приемо-передающего модуля на выходе системы может присутствовать сигнал на 4-х или на 10 различных спектральных линиях. В процессе выполнения операций по настоящему пункту программы на выход прибора различные спектральные линии подаются поочередно. Далее для случая с использованием интерфейса типа CFP или CFP2 описывается процедура выполнения измерений для каждой спектральной линии.

  • 8.8.9 Измерить значения частот выходного сигнала системы при помощи частотомера CNT-90XL с опцией 40G в соответствии с Руководством по эксплуатации на него.

  • 8.8.10 С выхода передатчика подать сигнал на вход приемника системы, измерить значение частоты формируемого сигнала, записать измеренное значение.

  • 8.8.11 Провести серию измерений по п.п. 8.8.8 - 8.8.10 в диапазоне ± ЗО Ю41 от номинального значения тактовых частот формируемых сигналов передатчика.

  • 8.8.12 Рассчитать относительную погрешность измерений частоты входного сигнала по формуле (5).

  • 8.8.13 Результаты поверки считать удовлетворительными, если для случая системы с модулем FTB-8140 или системы с модулем FTB-881OONGE и типом интерфейса CFP FTB-85960 достигается значение сдвига тактовой частоты передатчика от номинального значения тактовой частоты передатчика ± 50-1 О*6, а пределы допускаемой относительной погрешности измерений частоты входного сигнала составляют ± 4,610'ъ.

Для случая использования системы с модулем FTB-88100NGE со всеми интерфейсами за исключением интерфейса CFP FTB-85960, если измеренные значения не превышают следующих значений:

Сдвиг тактовой частоты передатчика от номинальных тактовых частот передатчика ± 50-10‘6 для интерфейсов типа CFP, CFP2, SFP для SDH/OTN, SFP+ для SDH, XFP для SDH и ± ПО Ю"6 для SFP+ для 10 Гбит/с Эзернет, XFP для 10 Гбит/с Эзернет. Пределы допускаемой относительной погрешности тактовой частоты передатчика ± 4.6-1О'6.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты измерений и расчетов занести в протокол поверки (Приложение 1).

  • 9.2 При положительных результатах поверки на систему наносится знак поверки (место нанесения указано в описании типа) и оформляется свидетельство о поверке.

  • 9.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

    Начальник сектора ФГУП «ВНИИОФИ»

    В. Е. Кравцов

    Старший научный сотрудник ФГУП «ВНИИОФИ»

    И.Р. Фахуртдинов

Приложение 1. Форма протокола поверки

ПРОТОКОЛ №________от «____»__________20__г.

поверки средства измерений

1. Общие данные о поверяемом средстве измерений

Наименование: ______________________

Заводской номер: ___________________

Дата изготовления: ____________________

Владелец: _____________________________________ИНН _______________

2. Результаты поверки

Метрологическая характеристика

Требования технической документации

Полученные значения

Результат (соответствие)

3. Условия поверки:

  • - температура окружающей среды_______

  • - относительная влажность воздуха______

  • - атмосферное давление_______

Поверка проведена в соответствии с методикой поверки МП___________, утвержденной

ФГУП «ВНИИОФИ»____________2015г.

По результатам поверки средство измерений признано пригодным / непригодным к при

менению в соответствии с ГОСТ 8.585-2013.

Срок очередной поверки: «____»_____________20__г.

Поверку проводил___________________

Выдано свидетельство о поверке №_____________от «____»____________20__г.

Выдал

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
