Методика поверки «Газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные СГС-ПГП» (МП-242-1249-2011)

УТВЕРЖДАЮ оводитель ГЦИ СИ . Менделеева»

Н.И. Ханов

” ноября 2011 г.

Государственная система обеспечения единства измерений Газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищенные СГС-ПГП Методика поверки МП-242-1249-2011

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП <ДЗНИИМ им. Д.И. Менделеева»

Л.А. Конопелько

/Разработал

Инженер А.Л. Матвеев

Санкт-Петербург 2011 г.

Настоящая методика поверки распространяется на газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищенные СГС-ПГП (далее - газоанализаторы), изготавливаемые ООО «Пожгазприбор», и устанавливает методику их первичной поверки при выпуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

3 Требования безопасности

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

• 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации газоанализато-ровПДАР.413311.001 РЭ и ПДАР.413311.002 РЭ, руководство по эксплуатации генератора ГГС-03-03 ШДЕК.418319.001 РЭ и прошедшие необходимый инструктаж.

• 3.6 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• - температура окружающей среды, °C                                            20 ± 5

• - диапазон относительной влажности окружающей среды, %                  от 30 до 80

• - атмосферное давление, кПа                                                 101,3 ± 4,0

мм рт.ст.                                             760 ±30

• - расход ГС (если не указано иное), дм³/мин                                       0,5 ± 0,1

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать газоанализатор при температуре поверки в течение не менее 2 ч.

• 5.5 Подготовить газоанализатор к работе в соответствии с руководством по эксплуатации ПДАР.413311 РЭ или ПДАР.413311.002 РЭ (в зависимости от типа газоанализатора).

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям раздела 1.3 руководства по эксплуатации ПДАР.413311 РЭ или ПДАР.413311.002 РЭ;

• - соответствие маркировки требованиям раздела 1.6 руководства по эксплуатации ПДАР.413311 РЭ или ПДАР.413311.002 РЭ;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 При опробовании проводится проверка функционирования газоанализатора согласно п. 2.2 руководства по эксплуатации ПДАР.413311 РЭ или ПДАР.413311.002 РЭ.

  • 6.2.2 Результаты опробования считают положительными если:

• - по окончания времени прогрева на аналоговом выходном токовом сигнале газоанализатора имеется электрический сигнал в диапазоне от 4 до 20 мА (при поверке газоанализаторов СГС-ПГП измерительная информация должна отображаться на дисплее УП-ПГП);

• - органы управления газоанализатора функционируют (при поверке газоанализаторов СГС-ПГП);

• - отсутствует сигнализация об отказах (в случае неисправности на лицевой панели УП-ПГП зажигается светодиод ОТКАЗ).

• 6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1 Программное обеспечение газоанализатора идентифицируется:

• - при включении газоанализатора путем вывода на дисплей УП-ПГП номера версии;

• - по запросу через интерфейс RS-485 для ОГС-ПГП.

• 6.3.2 Результаты идентификации программного обеспечения считают положительными если номер версии соответствует указанному в описании типа.

• 6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности

Определение основной погрешности газоанализатора проводить по схеме, приведенной на рисунке Б.1 Приложения Б, при подаче ГС (таблица А.1 Приложения А) в последовательности:

• 1) при первичной поверке

-№№ 1-2-3-2-1-3;

• 2) при периодической поверке

-№№ 1-2-3 ,

Определение основной погрешности газоанализатора проводить в следующем порядке:

• 1) собрать газовую схему, представленную на рисунке Б.1 Приложения Б;

• 2) подать на газоанализатор ГС № 1;

• 3) по аналоговому выходному токовому сигналу (при поверке газоанализаторов ОГС-ПГП) или по дисплею УП-ПГП (при поверке газоанализаторов СГС-ПГП) не ранее чем через 60 с произвести отсчёт установившихся показаний газоанализатора;

• 4) повторить операции по пп. 2) - 3) для всех ГС (таблица А.1 Приложения А). Примечания:

• - единица измерений объемной доли определяемого компонента «%» на дисплее газоанализатора обозначается «Vol.»;

• - единица измерений довзрывоопасной концентрации определяемого компонента «% НКПР» на дисплее газоанализатора обозначается «LEL».

По показаниям цифрового вольтметра, подключенного к аналоговому выходу газоанализатора, рассчитать довзрывоопасную концентрацию или объемную долю определяемого компонента на входе газоанализатора по формуле

16

где С, - результат измерений содержания определяемого компонента в i-ой точке поверке, довзрывоопасная концентрация, % НКПР, или объемная доля, %

С_и        - значение довзрывоопасной концентрации или объемной доли определяемого компо

нента, соответствующее верхней границе диапазона измерений, % НКПР или %;

/,         - значение токового выходного сигнала при подаче i-ой ГС, мА.

Значение основной абсолютной погрешности газоанализатора в z-ой точке поверки Д,, % НКПР или объемная доля определяемого компонента, % для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле:

(2)

- действительное значение довзрывоопасной концентрации или объемной доли определяемого компонента, указанное в паспорте i-й ГС, % НКПР или %.

Значение основной относительной погрешности газоанализатора в z-ой точке поверки 5,, % для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле:

(3)

Примечание - для диапазонов измерений довзрывоопасной концентрации определяемого компонента пересчитать действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, в единицы измерений довзрывоопасной концентрации определяемого компонента (% НКПР) по формуле:

где           - действительное значение объемной доли определяемого компонента, указанное

в паспорте ГС, %;

определяемого компонента (по ГОСТ Р 51330.19-99), объемная доля определяемого компонента, %.

• 6.4.2 Результат считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в таблице В.1 Приложения В.

• 6.4.2 Определение вариации показаний

• 6.4.2.1 Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности газоанализатора по п. 6.4.1 при подаче ГС №2.

• 6.4.2.2 Оценку вариации показаний газоанализатора п_д, в долях от пределов допускаемой основной абсолютной погрешности, находят по формуле: где С- результаты измерений довзрывоопасной концентрации или объемной доли определяемого компонента при подаче ГС №2, при подходе к точке поверки со стороны больших и меньших значений, % НКПР или %;




  (5)

Д_о - пределы допускаемой основной абсолютной погрешности газоанализатора, % НКПР или % (об.д.).

• 6.4.2.3 Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.4.3 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности газоанализатора по п.6.4.1 при подаче ГС №1 и ГС №3 в следующем порядке:

• 1) подать на газоанализатор ГС №3, зафиксировать установившееся значение показаний газоанализатора;

• 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

• 3) подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора, отсоединить трубку от газоанализатора, продуть газовую линию ГС №3 в течение не менее 3 мин, подсоединить трубку к газоанализатору и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результат считают положительным, если время установления показаний не превышает 20 с.

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94. На оборотной стороне свидетельства о поверке указывают:

• - перечень эталонов, с помощью которых произведена поверка газоанализатора;

• - перечень влияющих факторов с указанием их значений;

• - метрологические характеристики газоанализатора;

• - указание на наличие Приложения — протокола поверки (при его наличии);

• - дату поверки;

• - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

• - руководителем подразделения, производившего поверку,

• - поверителем, производившим поверку;

На оборотной стороне:

• - руководителем подразделения, производившего проверку (не обязательно),

• - поверителем, производившим поверку.

• 7.3 При отрицательных результатах газоанализаторы не допускают к применению. В технической документации газоанализатора делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 и аннулируют свидетельство о поверке.

Приложение А

(обязательное)

Перечень газовых смесей, используемых при поверке

Таблица А.1 - Технические характеристики ГС для определения метрологических характеристик газоанализатора

Приложение Б

(обязательное)

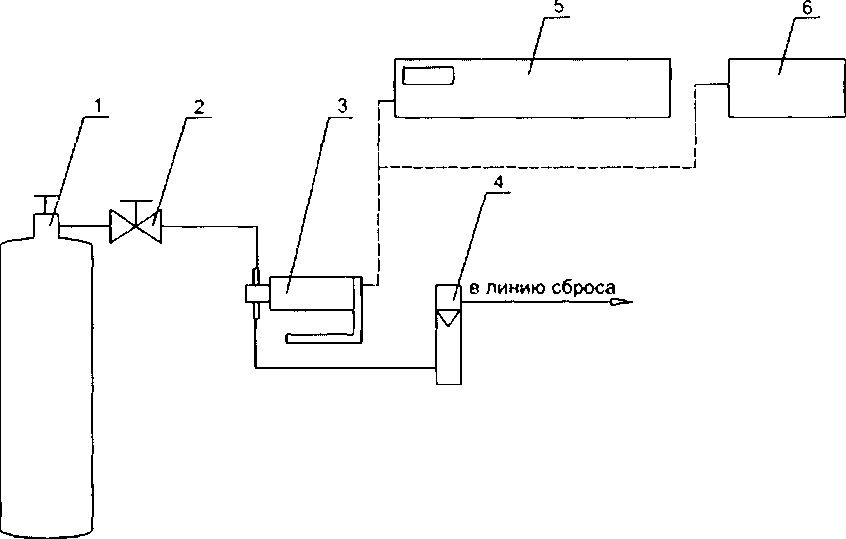

Схема подачи ГС на газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищенные СГС-ПГП

• 1 - источник получения ГС (баллон, ГГС-03-03);

  • 5 - устройство пороговое УП-ПГП (при его наличии);

  • 6 - вольтметр цифровой.

• 2 - вентиль тонкой регулировки;

• 3 - газоанализатор ОГС-ПГП;

• 4 - ротаметр РМ-А-0,063 Г УЗ;

Рисунок Б.1 - Схема подачи ГС на газоанализаторы

Приложение В

(обязательное)

Метрологические характеристики газоанализатора

Таблица В.1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов оптических стационарных ОГС-ПГП и газоанализаторов многоканальных оптических стационарных взрывозащищенных СГС-ПГП

Примечание - значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99.
