Методика поверки «ТЕСТЕРЫ РАДИОКОММУНИКАЦИОННЫЕ СЕРВИСНЫЕ РСТ-430» (МП 26.51.44-008-86866068-2017)

УТВЕРЖДАЮ

СОГЛАСОВАНО

Директор

ООО

Зам. директора ФГУП «СИПИМ»

»                      2017 г.

2017

ТЕСТЕРЫ РАДИОКОММУНИКАЦИОННЫЕ СЕРВИСНЫЕ РСТ-430

Методика поверки

МП 26.51.44-008-86866068-2017

Новосибирск

2017

• 1      Операции поверки

• 2      Средства поверки

• 3      Требования к квалификации поверителей

• 4      Требования безопасности

• 5      Условия поверки

• 6     Подготовка к поверке

• 7     Проведение поверки

  • 7.1    Внешний осмотр

  • 7.2    Опробование

  • 7.3    Определение метрологических характеристик

    • 7.3.1   Определение погрешности установки частоты выходного сигнала ВЧ

    • 7.3.2  Определение погрешности установки уровня выходного сигнала ВЧ

    • 7.3.3   Определение погрешности установки коэффициента амплитудной

модуляции сигнала ВЧ

• 7.3.4  Определение погрешности установки девиации частоты сигнала ВЧ

• 7.3.5   Определение погрешности установки напряжения НЧ

• 7.3.6  Определение погрешности установки частоты НЧ

• 7.3.7   Определение погрешности измерения напряжения НЧ

• 7.3.8   Определение погрешности измерения частоты сигнала НЧ

• 7.3.9  Определение погрешности измерения коэффициента нелинейных

19 искажений сигнала НЧ......................................................................

• 7.3.10 Определение погрешности измерения частоты сигнала ВЧ

• 7.3.11  Определение погрешности измерения мощности сигнала ВЧ

• 7.3.12 Определение погрешности измерения коэффициента амплитудной

модуляции сигнала ВЧ

• 7.3.13  Определение погрешности измерения девиации частоты сигнала ВЧ

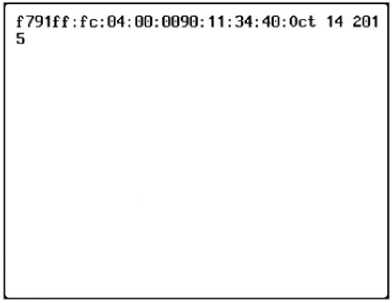

7.4    Идентификация программного обеспечения

• 8      Оформление результатов поверки

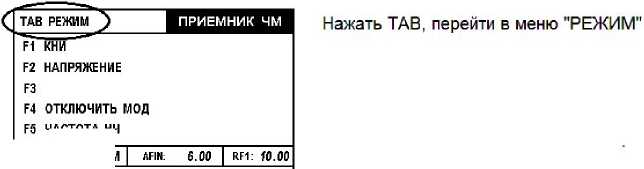

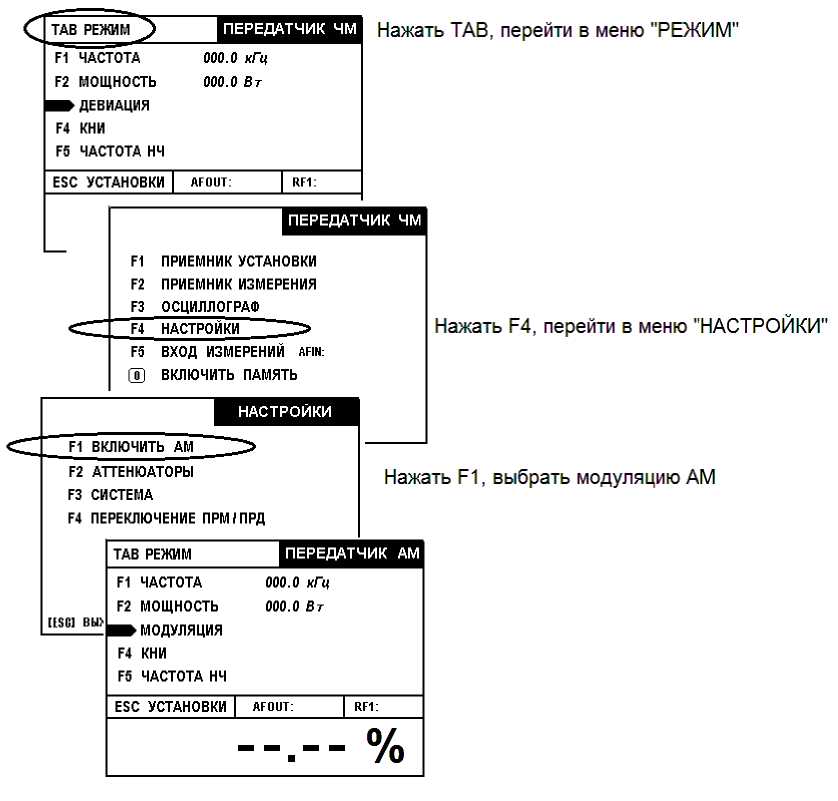

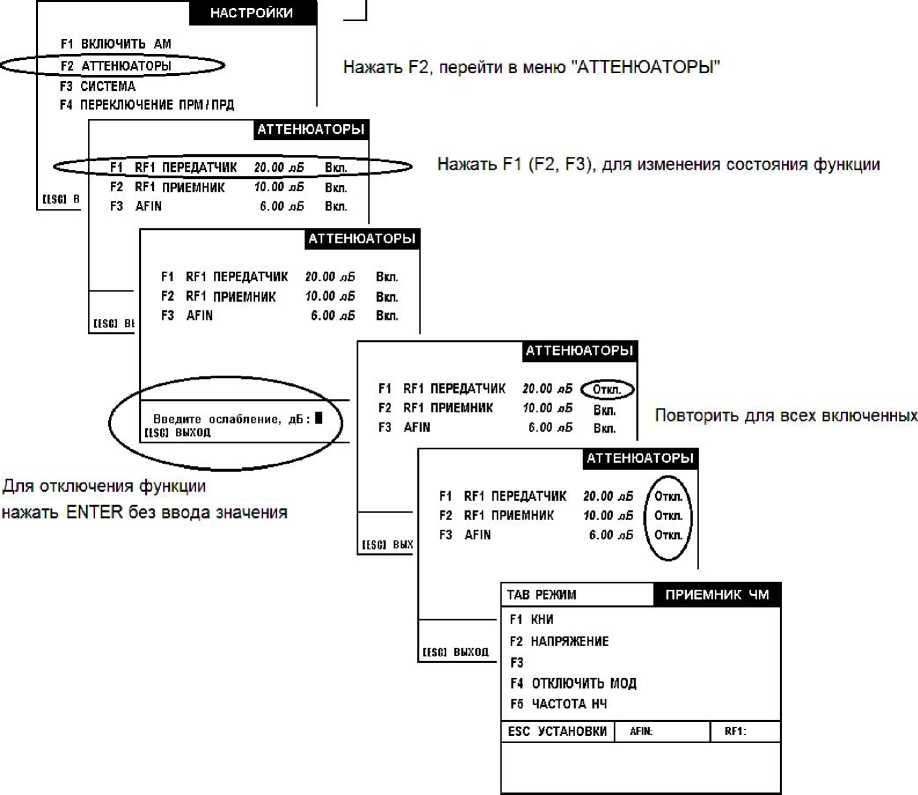

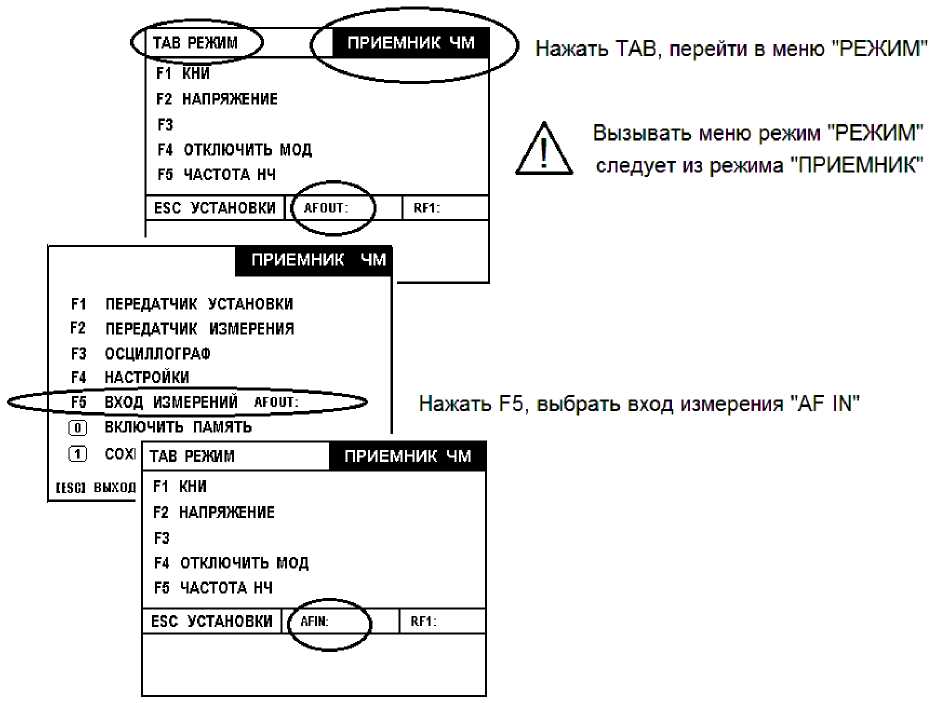

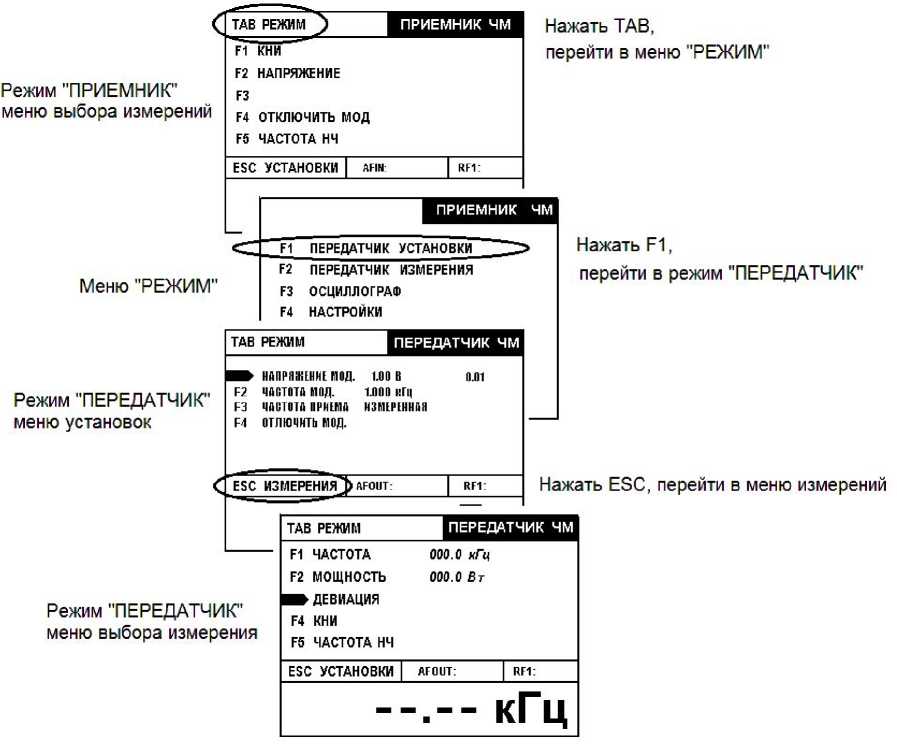

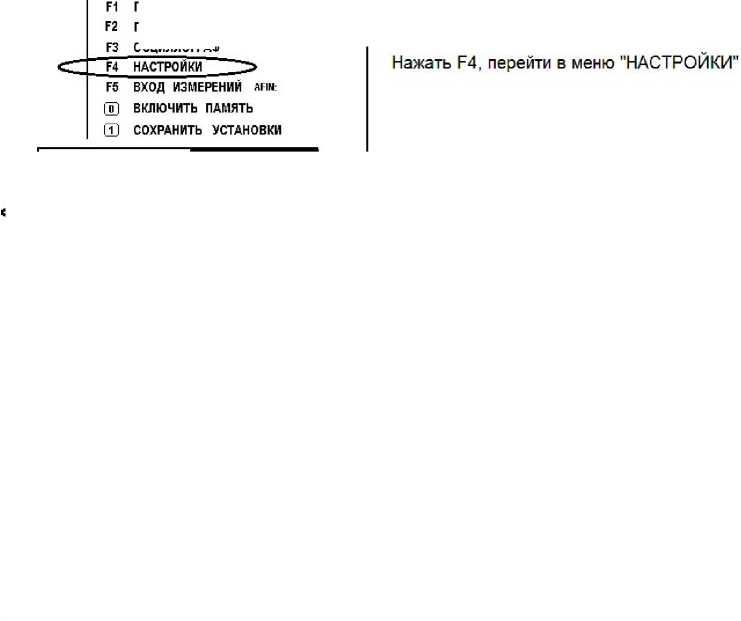

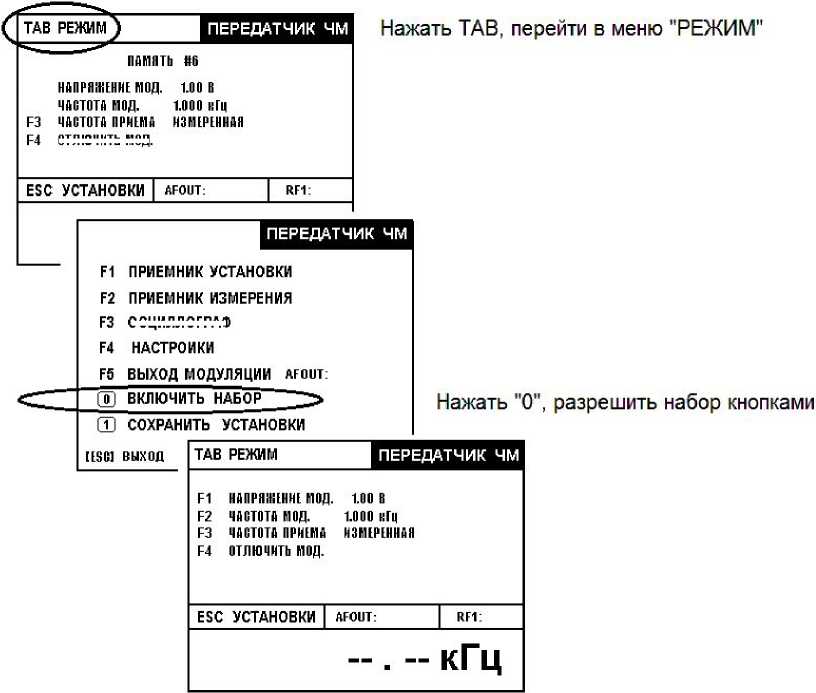

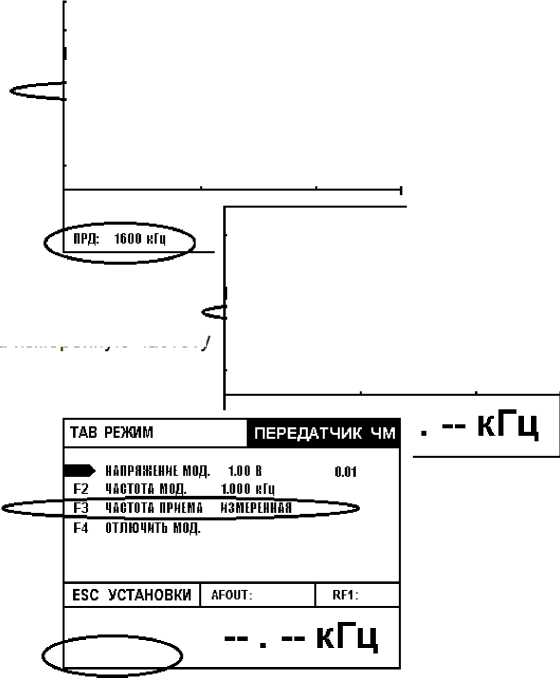

Приложение А (рекомендуемое) Примеры управления тестером

радиокоммуникационным сервисным РСТ-430

Настоящая методика поверки распространяется на Тестеры радиокоммуникационные сервисные РСТ-430 (далее по тексту - РСТ-430), выпускаемые по ТУ 26.51.44-008-86866068-2017 и устанавливает методику первичной и периодической поверки.

Методика соответствует требованиям РМГ 51-2002.

Межповерочный интервал 2 года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Перечень операций при проведении поверки

• 1.2 При получении отрицательных результатов при проведении любой операции поверка прекращается и РСТ-430 бракуются.

• 2.1 При проведении поверки должны применяться средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для проведения поверки

Таблица 2 (Продолжение)

Таблица 2 (Продолжение)

Примечание: допускается использовать другие средства измерений, соответствующие по своим метрологическим и техническим характеристикам, указанным в таблице 2.

Применяемые при поверке средства измерений должны быть поверены и иметь действующее свидетельство о поверке.

К проведению поверки допускается персонал, аттестованный на право поверки электроизмерительных приборов, имеющий квалификационную группу по электробезопасности не ниже III в соответствии с «Межотраслевыми правилами по охране труда при эксплуатации электроустановок», изучивший инструкцию по эксплуатации тестеров радиокоммуникационных сервисных РСТ-430, имеющий практический опыт в области радиотехнических измерений.

• 4.1    При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, ГОСТ 22261-94.

• 4.2    Перед включением РСТ-430 необходимо проверить выходное напряжение блока питания, которое должно соответствовать рабочему напряжению. При использовании преобразователя AC-DC ~220 В/=12 В подключение и отключение вилки питания к сети ~220 В производить только в положении переключателя питания РСТ-430 «ВЫКЛЮЧЕНО».

• 4.3 Помещения, предназначенные для поверки должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004-91.

• 5.1 При проведении операций поверки должны соблюдаться следующие условия:

- температура окружающего воздуха.......................(20 ± 5) °С;

- относительная влажность воздуха..........................от 30 до 80 %;

- атмосферное давление..............................................от 84 до 106 кПа;

(от 630 до 795) мм рт. ст.;

- напряжение сети......................................................(220±4,4) В;

- частота сети.............................................................(50±0,5) Гц.

• 5.2    Питающая сеть не должна иметь динамических изменений напряжения.

• 5.3 Рядом с рабочим местом не должно быть источников магнитных и электрических полей.

• 6.1 Перед проведением поверки поверяемые тестеры радиокоммуникационные сервисные РСТ-430 и средства поверки должны быть:

- выдержаны в помещении где, где проводят поверку в нормальных климатических условиях в течение времени, указанном в эксплуатационной документации на них;

- заземлены;

- подготовлены к работе и выдержаны во включенном состоянии согласно требованиям, указанным в ЭД на них.

• 6.2 Перед проведением поверки необходимо изучить эксплуатационную документацию на РСТ-430 и поверочное оборудование и указания по технике безопасности.

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре устанавливается:

- наличие в паспорте РСТ-430 штампа предприятия-изготовителя;

- отсутствие на поверхности транспортировочного кейса, корпуса РСТ-430 механических повреждений;

- целостность пломб;

- четкость и ясность надписей и обозначений;

- отсутствие видимых деформаций, следов грязи, следов окисления у соединителей кабелей;

- исправность органов управления и индикации;

- чистота и исправность разъемов и гнезд.

РСТ-430, имеющие один из перечисленных недостатков, бракуются.

• 7.2 Опробование

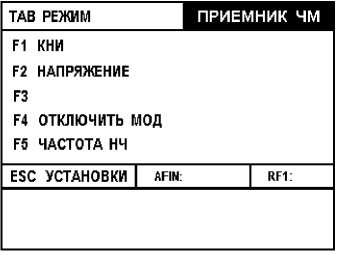

  • 7.2.1 После включения питания на экране РСТ-430 должна появиться заставка с его названием. Через несколько секунд заставка сменится на меню режима, в котором РСТ-430 находился в момент выключения питания (сервисные функции отключены):

- измерения параметров радиостанции в режиме передача, далее режим «Передатчик» (Рисунок 1);

- установки параметров испытательных сигналов в режиме «Передатчик» (Рисунок 2);

- измерения параметров приемника, далее режим «Приемник» (Рисунок 3);

- установки параметров испытательных сигналов в режиме «Приёмник» (Рисунок 4).

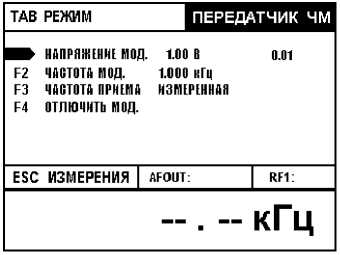

Рисунок 2 - Режим

«Передатчик»/ «Установки»

Рисунок 1 - Режим

«Передатчик»/ «Измерения»

Рисунок 3 - Режим «Приемник»/ «Измерения»

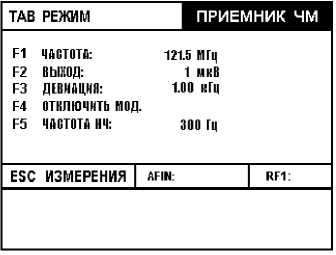

Рисунок 4 - Режим «Приемник»/ «Установки»

Примерно через 10 секунд (время самотестирования) РСТ-430 готовы к работе. Метрологические параметры обеспечиваются не позднее 15 минут.

Результаты данного этапа поверки считаются удовлетворительными, если после включения РСТ-430 появилась заставка с названием, а следом появилось меню режима работы РСТ-430

• 7.3 Определение метрологических характеристик

  • 7.3.1 Определение погрешности установки частоты выходного сигнала ВЧ

    • 7.3.1.1 Соединить РСТ-430 (разъем "RF") с частотомером CNT-90XL (разъем "Вход") соединительным кабелем. В качестве соединительного кабеля применить кабель поверочный ВЧ (ИТЦК418542.005), разъемом СР-50-424 ФВ, длиной 125 ± 10 см. В качестве рабочего эталона частоты подключить к CNT-90XL стандарт частоты Ч1-81.

    • 7.3.1.2 На РСТ-430 установить:

- режим «Приемник»;

- максимальный уровень ВЧ (-27 дБм);

- отключить модуляцию;

- частоту Fbh, равную 155 МГц.

7.3. 1 .3 Измерить частоту сигнала ВЧ частотомером CNT-90XL в соответствии с эксплуатационной документацией на него.

• 7.3.1.4 Относительная погрешность формирования частоты сигналов ВЧ определяется по формуле:

5отн = ( 1 - Fu3M / F_ycT )-100% , %                 (7.1)

где Fyст - установленное значение частоты выходного сигнала ВЧ на РСТ-430;

Fu3M - измеренное значение частоты выходного сигнала ВЧ.

• 7.3.1.5 Измерение повторить в соответствии с п. 4.2.7.2 - 4.2.7.4 для частот 90 и 210 МГц.

Результаты измерений считаются удовлетворительными, если погрешность не превышает значения указанного в таблице 3.

Таблица 3 - Погрешность установки частоты выходного сигнала ВЧ .

• 7.3.2 Определение погрешности установки уровня выходного сигнала ВЧ

  • 7.3.2.1 Определение погрешности установки уровня выходного сигнала ВЧ проводят по схеме, приведенной на рисунке 5.



1 - Кабель поверочный ИТЦК418542.005, разъемом СР-50-424 ФВ, длиной 125 ± 10 см. ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

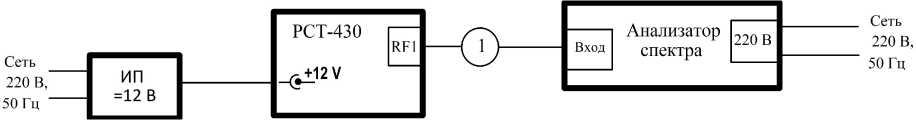

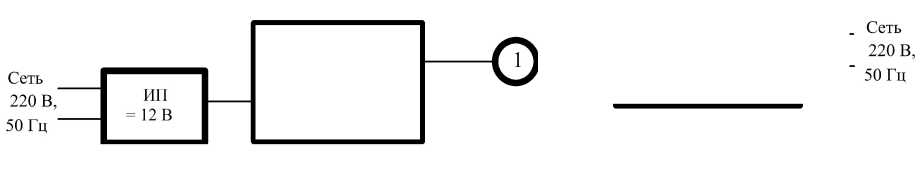

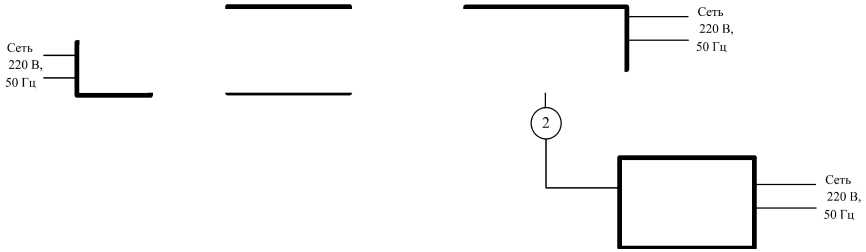

Рисунок 5 - Схема определения погрешности установки уровня выходного сигнала ВЧ

• 7.3.2.2 На РСТ-430 установить:

• - режим «Приемник»/ «Установки»;

• - максимальный уровень ВЧ;

• - частоту Fb4, равную 155 МГц;

- отключить модуляцию.

• 7.3.2.3 Измерить выходной уровень ВЧ с помощью анализатора спектра E4402B .

• 7.3.2.4 Абсолютную погрешность установки выходного уровня ВЧ определяют по формуле:

  Аабс = (А

  вч уст

  - Авч изм ) , дБ,

  (7.2)

где Авч уст - установленное значение уровня ВЧ на РСТ-430, дБм;

Авч изм - измеренное значение анализатором спектра, дБм.

• 7.3.2.5 Измерение повторить в соответствии с п. 7.3.2.2 - 7.3.2.4 на частотах, приведенных в таблице 4.

• 7.3.2.6 Измерение повторить в соответствии с п. 7.3.2.3 - 7.3.2.5 на выходных уровнях, приведённых в таблице 4.

• 7.3.2.7 Заполнить таблицу 4.

Результаты измерений считаются удовлетворительными, если погрешность не

превышает значения ± 4 дБ.

Таблица 4 - Погрешность установки уровня выходного сигнала ВЧ

• 7.3.3 Определение погрешности установки коэффициента амплитудной модуляции (АМ) сигнала ВЧ

  • 7.3.3.1 Определение погрешности установки коэффициента АМ сигнала ВЧ проводят по схеме, приведенной на рисунке 6.

  • 7.3.3.2 На измерителе СК3-45 в соответствии с эксплуатационной документацией на него установить:

- режим работы «АМ», «+»

• - полоса пропускания 0,02 ... 200 кГц;

• - диапазон 18. 1000 МГц

• 7.3.3.3 На РСТ-430 установить:

• - режим «Приемник АМ»;

• - частоту Fbh, равную 155 МГц;

• - частоту модуляции, равную 1 кГц;

• - амплитудную модуляцию, равную 30%;

• - максимальный уровень ВЧ (-33 дБм).

• 7.3.3.4 Измерить амплитудную модуляцию частоты сигналов ВЧ измерителем СК3-45. На СК3-45 сигнал ВЧ подать через усилитель высокочастотный У3-33.

• 7.3.3.5 Абсолютную погрешность установки амплитудной модуляции частоты определяют по формуле:

А = ± (Муст - Мизм ), %                       (7.3)

где Муст - установленное значение амплитудной модуляции частоты на РСТ-430, %.

Мизм - измеренное значение амплитудной модуляции измерителем СК3-45, %.

• 7.3.3.6 Измерение повторить в соответствии с п. 7.3.3.2 - 7.3.3.5 при установленных значениях амплитудной модуляции частоты 70% и 90%.

• 7.3.3.7 Измерение повторить в соответствии с п. 7.3.3.3 - 7.3.3.6 при установленной частоте модуляции 200 Гц и 10 кГц.

Результаты измерений считаются удовлетворительными, если погрешность не превышает значений, указанных в таблице 5.

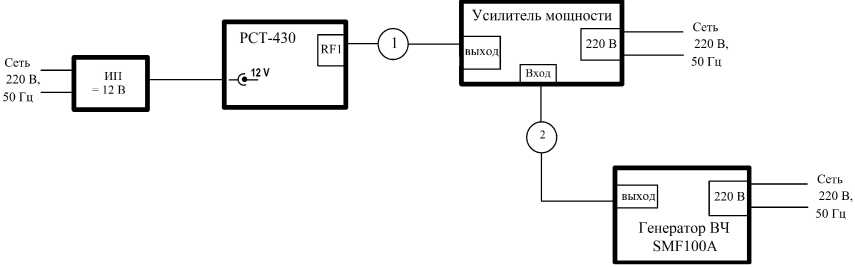

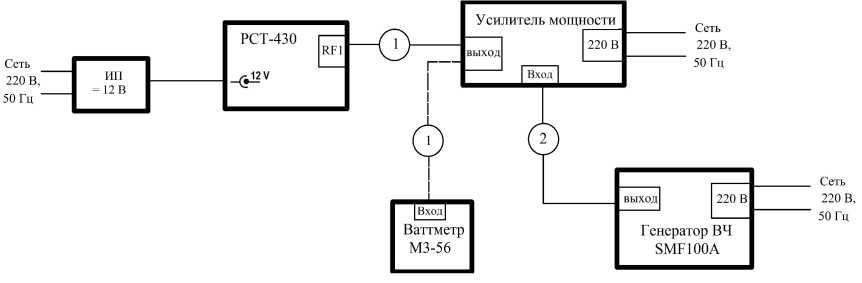

1, 2 - Кабель поверочный ИТЦК418542.005, разъемом СР-50-424 ФВ/СР-50-74 ПВ, длиной 125 ± 10 см.

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

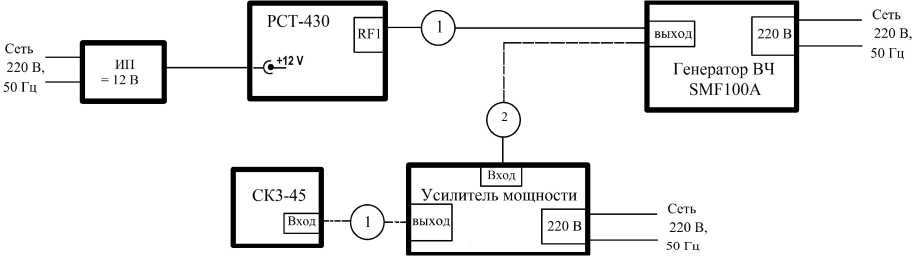

Рисунок 6 - Схема определения погрешности установки коэффициента амплитудной модуляции (АМ) сигнала ВЧ и девиации частоты сигнала ВЧ

Таблица 5 - Погрешность установки коэффициента амплитудной модуляции (АМ) сигнала ВЧ

• 7.3.4 Определение погрешности установки девиации частоты сигнала ВЧ

  • 7.3.4.1 Определение погрешности установки девиации частоты сигнала ВЧ проводят по схеме, приведенной на рисунке 6.

  • 7.3.4.2 Подключить разъем «RF» РСТ-430 через усилитель ко входу измерителя модуляции.

  • 7.3.4.3 Подключить разъем «RF» РСТ-430 через усилитель ко входу измерителя модуляции СК3-45.

  • 7.3.4.4 На РСТ-430 необходимо сделать следующие установки:

• - установить режим «ПРИЕМНИК ЧМ»;

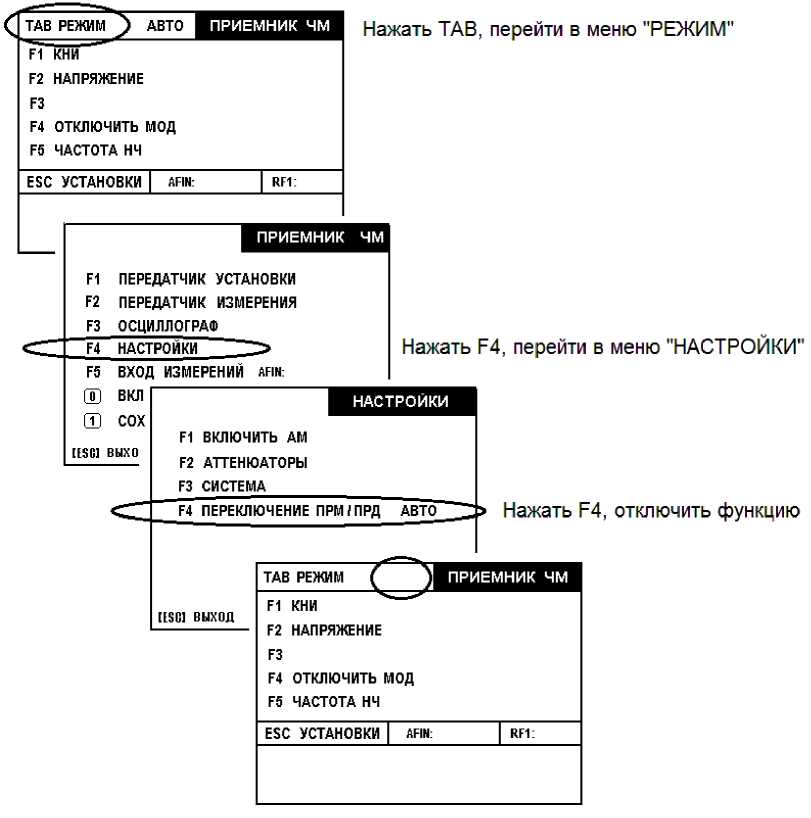

• - отключить функцию «ВНЕШНИЙ АТТЕНЮАТОР/ ПРИЕМНИК»;

• - включить модуляцию;

- установить уровень сигнала ВЧ минус -33 дБм;

- установить частоту сигнала ВЧ 155 МГц;

- установить девиацию 3 кГц;

- установить частоту модуляции 1 кГц.

• 7.3.4.5 На СК3-45 в соответствии с эксплуатационной документацией на него установить:

- режим работы «ЧМ», « + »

• - полоса пропускания 0,02 ... 3,4 кГц;

• - диапазон 18.1000 МГц

• 7.3.4.6 Измерителем модуляции измерить установленную на РСТ-430 девиацию.

• 7.3.4.7 Рассчитать абсолютную погрешность установки девиации частоты по формуле:

Аабс = DycT — Du3M, кГц,                          (7.4)

где DycT - установленное на РСТ-430 значение девиации, кГц;

Du3M - измеренное на СК3-45 значение девиации кГц.

• 7.3.4.8 Измерение повторить в соответствии с п. 7.3.4.3 - 7.3.4.7 при установленных значениях девиации 5 и 20 кГц.

• 7.3.4.9 Измерение повторить в соответствии с п. 7.3.4.3 - 7.3.4.8 при установленной частоте модуляции 3 кГц и 10 кГц.

• 7.3.4.10 Результаты поверки считаются удовлетворительными, если абсолютная погрешность установки девиации частоты не превышает значения указанного в таблице 6.

Таблица 6 - Погрешность установки девиации частоты сигнала ВЧ

• 7.3.5 Определение погрешности установки напряжения НЧ

Определение погрешности установки выходного напряжения НЧ проводят следующим образом:

• 7.3.5.1 Соединить РСТ-430 (разъем "AF OUT") с вольтметром В7-34 соединительным кабелем поверочным ИТЦК418542.006, с разъемом СР-50-74 ПВ, длиной 125 ± 10 см.

• 7.3.5.2 На РСТ-430 установить:

- режим «Передача»;

- выходное напряжения U_m, равное 0,25В;

- частоту Гнч, равную 1 кГц.

• 7.3.5.3 Измерить выходное напряжение U_m вольтметром В7-34 в соответствии с эксплуатационной документацией на него.

• 7.3.5.4 Абсолютную погрешность установки выходного напряжения U_m определяют по формуле (7.5):

  Аабс (U

  нч уст

  U нч изм

  ), В

  (7.5)

где инч уст - установленное значение выходного напряжения на РСТ-430, В;

инч изм — измеренное значение выходного напряжения на вольтметре В7-34, В.

• 7.3.5.5 Измерение повторить в соответствии с 7.3.5.1- 7.3.5.4, устанавливая на РСТ-430 значения выходного напряжения, равные 1 В; 2,0 В.

• 7.3.5.6 Измерение повторить в соответствии с 7.3.5.2 - 7.3.5.5, устанавливая на РСТ-430 значения частоты Fнч, равные 5 кГц; 20 кГц.

Результаты измерений считаются удовлетворительными, если погрешность не превышает значений, указанных в таблице 7.

Таблица 7 - Погрешность установки напряжения НЧ

7.3.6   Определение погрешности установки частоты НЧ

Определение погрешности установки частоты выходных сигналов НЧ проводят следующим образом:

• 7.3.6.1 Соединить РСТ-430 (разъем "AF OUT") с частотомером CNT-90XL (разъем "Вход") соединительным кабелем. В качестве соединительного кабеля применять поверочный кабель НЧ ИТЦК418542.006, с разъемом СР-50-74 ПВ, длиной 125 ± 10 см. В качестве рабочего эталона частоты подключить к CNT-90XL стандарт частоты Ч1-81.

• 7.3.6.2 На РСТ-430 установить:

- режим «Передача»;

• - выходное напряжения инч, равное 2 В;

• - частоту Fнч, равную 1 кГц.

• 7.3.6.3 Измерить частоту выходных сигналов НЧ (Гнч) частотомером CNT-90XL.

7.3.6.4 Абсолютную погрешность формирования частоты F_H4 определяют по

где F_m уст - установленное значение частоты выходных сигналов НЧ на РСТ-430.

Fh4 изм - измеренное значение частоты выходных сигналов НЧ на частотомере CNT-90XL .

• 7.3.6.5 Измерение повторить в соответствии с 7.3.6.1 - 7.3.6.4 при установленной

частоте на РСТ-430 200 Гц; 20 кГц. Заполнить таблицу 8 Таблица 8 - Погрешность установки частоты сигнала НЧ

Результаты измерений считаются удовлетворительными, если погрешность не превышает значения ± 1 Гц.

7.3.7 Определение погрешности измерения напряжения НЧ

7.3.7.1 Определение погрешности измерения напряжения НЧ проводят по схеме, приведенной на рисунке 7.    _____________ _________________

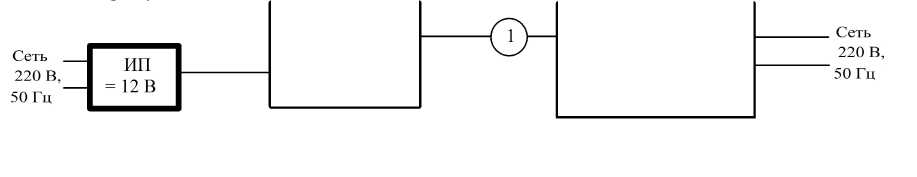

1 - Кабель поверочный ИТЦК418542.006, разъем СР-50-74 ПВ, длина 125 ± 10 см.

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

Рисунок 7 - Схема определения погрешности измерения напряжения сигнала НЧ

• 7.3.7.2 Подключить разъем «AF IN» РСТ-430 к выходу прибора для проверки вольтметров переменного тока В1-9.

• 7.3.7.3 На РСТ-430 необходимо сделать следующие установки:

• - установить режим «ПРИЕМНИК ЧМ ИЗМЕРЕНИЯ»;

• - включить режим измерения напряжения НЧ;

• - выбрать вход измерений «AF IN».

• 7.3.7.4 На В1-9 установить частоту 1,0 кГц.

• 7.3.7.5 РСТ-430 измерить устанавливаемые на В1-9 напряжения:

• - 15,0 В;

- 1,00 В;

- 0,20 В;

- 0,02 В

• 7.3.7.6 Повторить измерения п. 7.3.7.5 для устанавливаемых на В1-9 частот: - 0,02 кГц;

- 1 кГц;

- 20,0 кГц.

• 7.3.7.7 Рассчитать абсолютную погрешность измерения напряжения НЧ по формуле:

Аабс  UycT - Uu3M, В,

где Uycm - установленное на В1-9 значение, В;

иизм - измеренное РСТ-430 значение, В.

• 7.3.7.8 Результаты поверки считаются удовлетворительными, если абсолютная погрешность измерения напряжения НЧ не превышает значения указанного в таблице 9.

Таблица 9 - Погрешность измерения напряжения сигнала НЧ

• 7.3.8 Определение погрешности измерения частоты сигнала НЧ

• 7.3.8.1 Определение погрешности измерения частоты НЧ проводят по схеме, приведенной на рисунке 8.

• 7.3.8.2 На генераторе низкочастотном (НЧ) Г3-123 в соответствии с эксплуатационной документацией на него установить:

• - выходное напряжение U_m, равное 1 В;

• - частоту Fнч, равную 1 кГц.

• 7.3.8.3 Частоту контролировать по частотомеру CNT-90XL. В качестве рабочего эталона частоты подключить к CNT-90XL стандарт частоты Ч1-81.

  РСТ-430	AF
  	IN
  г +12 V

  ВЫХОД	Генератор НЧ



  	ВХОД	Частотомер	Сеть
  			220 В,
  			50 Гц

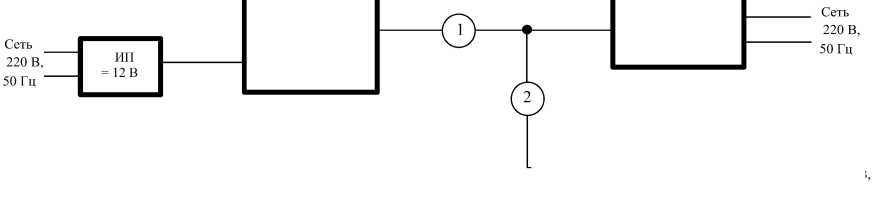

1, 2 - Кабель поверочный ИТЦК418542.006, разъем СР-50-74 ПВ, длина 125 ± 10 см.

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

Рисунок 8 - Схема определения погрешности измерения частоты сигнала НЧ

• 7.3.8.4 На РСТ-430 установить режим «Приемник»/ «Частота».

• 7.3.8.5 Считать показания с РСТ-430.

• 7.3.8.6 Абсолютную погрешность измерения частоты сигналов НЧ (Бнч) определяют по формуле:

Аабс =( Fнч уст — Fнч изм), кГЦ,                       (7.8)

где Fнч уст — установленное значение частоты, кГц;

Fнч изм — измеренное значение частоты, кГц.

• 7.3.8.7 Измерение повторить в соответствии с п. 7.3.8.2 - 7.3.8.6, устанавливая на генераторе НЧ значения частоты 10 кГц; 100 кГц.

• 7.3.8.8 Заполнить таблицу 10.

Результаты измерений считаются удовлетворительными, если погрешность измерения частоты не превышает ± 1 Гц.

• 7.3.9 Определение погрешности измерения коэффициента нелинейных искажений сигнала НЧ.

• 7.3.9.1 Определение погрешности измерения КНИ проводят по схеме, приведенной на рисунке 9.

• 7.3.9.2 На РСТ-430 установить режим «Приемник» / «КНИ».

• 7.3.9.3 На установке измерительной для поверки измерителей коэффициента гармоник К2С-57 установить:

• - частота, равная 1 кГц ± 0.1 Гц (контролировать частотомером CNT-90XL. В качестве эталона использовать стандарт частоты Ч1-81);

• - коэффициент нелинейных искажений (КНИ), равный 10 % .



  РСТ-430
  	AF IN
  ^+12 V

  )—	выход	К2С-57	220
  Р

1 - Кабель поверочный ИТЦК418542.006, разъем СР-50-74 ПВ, длина 125 ± 10 см.

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

Рисунок 9 - Схема определения погрешности измерения коэффициента нелинейных искажений

• 7.3.9.4 Считать показания с РСТ-430.

• 7.3.9.5 Абсолютная погрешность измерения коэффициента нелинейных искажений (КНИ) определяется по формуле:

Дабс = (КНИуст - КНИизм), %                  (7.9)

где КНИуст - установленное на К2С-57 значение КНИ, %;

КНИизм - измеренное на РСТ-430 значение КНИ, %.

• 7.3.9.6 Измерение повторить в соответствии с п. 7.3.9.2 - 7.3.9.5, устанавливая на К2С-57 значения КНИ согласно таблицы 11.

• 7.3.9.7 Заполнить таблицу 11

Результаты измерений считаются удовлетворительными, если погрешность измерения КНИ не превышает значения указанного в таблице 11.

Примечание - Погрешность измерения КНИ в диапазоне 50%...100 % не нормируется.

• 7.3.10 Определение погрешности измерения частоты сигнала ВЧ

7.3.10.1 Определение погрешности измерения частоты ВЧ проводят по схеме, приведенной на рисунке 10.

1 - Кабель поверочный ИТЦК418542.005, разъем СР-50-424 ФВ/СР-50-74 ПВ, длина 125 ± 10 см.

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

Рисунок 10 - Схема определения погрешности измерения частоты сигнала ВЧ

• 7.3.10.2 На генераторе высокочастотном SMF100A установить:

• - напряжение, равное 1 В;

• - частоту Fb4, равную 155 МГц.

• 7.3.10.3 На РСТ-430 установить режим «Передача / Частота».

• 7.3.10.4 Считать показания с РСТ-430.

• 6.3.6.5  Относительную погрешность измерения частоты сигналов ВЧ (Бвч) определяют по формуле:

Зотн   ( Fвч изм / Fвч уст - 1)400 %, %             (7.10)

• 6.3.6.6 Измерение повторить в соответствии с пп.7.3.10.2.2 - 7.3.10.5.5, устанавливая на генераторе SMF100A значение частот 90 МГц; 210 МГц.

Результаты измерений считаются удовлетворительными, если относительная погрешность измеренной частоты сигнала ВЧ не превышает значения указанного в таблице 12.

Таблица 12 - Погрешность измерения частоты сигнала ВЧ

• 7.3.11 Определение погрешности измерения мощности сигнала ВЧ

• 7.3.11.1 Определение погрешности измерения мощности ВЧ проводят по схеме, приведенной на рисунке 11.

• 7.3.11.2 На РСТ-430 необходимо сделать следующие установки:

• - установить режим «ПЕРЕДАТЧИК ЧМ /ИЗМЕРЕНИЯ»;

• - отключить функцию «ВНЕШНИЙ АТТЕНЮАТОР /ПЕРЕДАТЧИК».

• - включить режим измерения мощности.

• 7.3.11.3 На генераторе ВЧ установить частоту 5 МГц.

• 7.3.11.4 Выход усилителя подключить к образцовому измерителю мощности.

Изменяя выходное напряжение генератора ВЧ установить на выходе усилителя OPHIR 5062 мощность равную 20,0 Вт.

1, 2 - Кабель поверочный ИТЦК418542.005, разъем СР-50-424 ФВ/СР-50-74 ПВ, длина 125 ± 10 см.

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

Рисунок 11 - Схема определения погрешности измерения мощности сигнала ВЧ

• 7.3.11.5 Вместо образцового измерителя мощности подключить к усилителю мощности РСТ-430. измерить установленную мощность РСТ-430.

• 7.3.11.6 Измерения повторить, устанавливая мощность 2 и 10,0 Вт на частотах, приведенных в таблице 13.

• 7.3.11.7 Рассчитать относительную погрешность измерения мощности ВЧ по формуле:

Зотн = (Ризм / Руст - 1)400 %; %,                   (7.11)

где Ризм - значение мощности ВЧ, измеренное РСТ-430, Вт;

Руст - значение мощности ВЧ, измеренное образцовым измерителем мощности, Вт.

• 7.3.11.8 Результаты поверки считаются удовлетворительными, если относительная погрешность измерения мощности ВЧ не превышает значения указанного в таблице 13.

Таблица 13 - Погрешность измерения мощности сигнала ВЧ

• 7.3.12 Определение погрешности измерения коэффициента амплитудной модуляции сигнала ВЧ

• 7.3.12.1 Собрать схему, согласно рисунка 12.

• 7.3.12.2 На генераторе высокочастотном SMF100A установить:

• - уровень напряжения, равный 100 мВ;

• - частоту Fbh, равную 155 МГц;

• - частотную модуляцию - внутреннюю;

• - частота модуляции - 1 кГц:

• - амплитудную модуляцию, равную 10 %.

• 7.3.12.3 К выходу усилителя мощности OPHIR 5062 подключить РСТ-430. За эталонное значение коэффициента амплитудной модуляции принять значение, установленное на генераторе высокочастотном SMF100A.

• 7.3.12.4 Изменяя выходное напряжение генератора ВЧ установить на выходе усилителя OPHIR 5062 мощность равную 2,0 Вт.

• 7.3.12.5 На РСТ-430 установить режим «Передача»/ «Модуляция».

• 7.3.12.6 Считать показания с РСТ-430.

• 7.3.12.7 Относительную погрешность измерения амплитудной модуляции частоты сигналов ВЧ определяют по формуле:

5отн = ( Кизм / К уст - 1)-100 %, %                (7.12)

• 7.3.12.8 Измерение повторить в соответствии с п. 7.3.12.2 - 7.3.12.7, устанавливая на генераторе SMF100A значения частоты модуляции 3 кГц; 10 кГц.

• 7.3.12.9 Измерение повторить в соответствии с п. 7.3.12.2 - 7.3.12.8, устанавливая на генераторе SMF100A значение коэффициента амплитудной модуляции 30% и 90%.



1, 2 - Кабель поверочный ИТЦК418542.005, разъем СР-50-424 ФВ/СР-50-74 ПВ, длина 125 ± 10 см.

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

Рисунок 12 - Схема определения погрешности измерения коэффициента амплитудной модуляции сигнала ВЧ

• 7.3.12.10 Изменяя выходное напряжение генератора ВЧ установить на выходе усилителя OPHIR 5062 мощность равную 20,0 Вт. Повторить измерения на частотах, приведенных в таблице 14.

Результаты измерений считаются удовлетворительными, если погрешность измерений коэффициента амплитудной модуляции не превышает значения, указанного в таблице 14.

Таблица 14 - Погрешность измерения коэффициента амплитудной модуляции сигнала ВЧ

7.3.13 Определение погрешности измерения девиации частоты сигнала ВЧ

• 7.3.13.1 Определение погрешности измерения девиации частоты сигнала ВЧ проводят по схеме, приведенной на рисунке 13.



1, 2 - Кабель поверочный ИТЦК418542.005, разъем СР-50-424 ФВ/СР-50-74 ПВ, длина

125 ± 10 см

ИП - источник постоянного тока напряжением 12 В, или преобразователь AC - DC ~220 В/ =12 В, или аккумуляторная батарея.

Рисунок 13 - Схема определения погрешности измерения девиации частоты сигнала ВЧ

• 7.3.13.2 На генераторе высокочастотном SMF100A установить:

• - уровень напряжения, равный 0,5 В;

• - частоту Fb4, равную 155 МГц;

• - частотную модуляцию - внутреннюю;

• - частота модуляции - 1 кГц:

• - девиацию, равную 1 кГц.

• 7.3.13.3 Выход SMF100A подключить к СК3-45 через усилитель мощности. Проконтролировать значение девиации, установленной на генераторе SMF100A измерителем модуляции СК3-45.

• 7.3.13.4 Вместо СК3-45 подключить к генератору РСТ-430.

• 7.3.13.5 На РСТ-430 установить режим «Передача»/ «Девиация».

• 7.3.13.6 Считать показания с РСТ-430.

• 7.3.13.7 Относительную погрешность измерения девиации частоты сигналов ВЧ определяют по формуле:

боты ( Du3M / D уст - 1)400 %, %                (7.13)

7.3.13.8Измерение повторить в соответствии с п. 7.3.13.2 - 7.3.13.7, устанавливая на генераторе SMF100A значение частот согласно таблицы 4.9.

7.3.13.9 Измерение повторить в соответствии с п. 7.3.13.2 - 7.3.13.8, устанавливая на генераторе SMF100A значение девиации 5,0 кГц; 20 кГц, согласно таблицы 15.

Результаты измерений считаются удовлетворительными, если погрешность измерения девиации частоты сигналов ВЧ не превышает значения, указанного в таблице 15.

Таблица 15 - Погрешность измерения девиации частоты сигнала ВЧ

• 7.4 Идентификация программного обеспечения

Все метрологически значимые модули ПО тестеров радиокоммуникационных сервисных имеют недоступный для считывания и записи исполняемый код. Конструкция РСТ-430 исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Для просмотра идентификационного номера (номера версии) ПО включите РСТ-430 при нажатой кнопке «F5» на индикаторной панели прибора. Через 10 секунд на экране индикаторной панели отобразится номер версии ПО (рисунок 14).

Рисунок 14 - Отображение номера версии ПО тестера на экране индикаторной панели

• 8.1 Результаты поверки оформляются в соответствии с Порядком проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденным приказом Минпромторга России от 2 июля 2015 года № 1815.

• 8.2 Положительные результаты периодической поверки оформляют свидетельством о поверке, гасят клеймо предыдущей поверки и наносят оттиск поверительного клейма текущей поверки.

• 8.3 При отрицательных результатах поверки оформляют извещение о непригодности. Клеймо и свидетельство предыдущей поверки гасят.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Примеры управления тестером радиокоммуникационным сервисным РСТ-430

Рисунок А.1 - Переключение режимов работы

Рисунок А.2 - Выбор модуляции АМ

ЧАСТОТА НЧ

ESC УСТАНОВКИ

ПРИЕМНИК ЧМ

ПЕРЕДАТЧИК УСТАНОВКИ ПЕРЕДАТЧИК ИЗМЕРЕНИЯ ОСЦИЛЛОГРАФ

Рисунок А.3 - отключение функции «Аттенюатор»

ОСЦИЛЛОГРАФ

Рисунок А.4 - отключение функции «Память установок»

ESC УСТАНОВКИ f AFIM:

( TAB РЕЖИМ

F1

F2

F3

F4

F5

ОТКЛЮЧИТЬ МОД ЧАСТОТА НЧ

Нажать TAB, перейти в меню "РЕЖИМ"

ESC УСТАНОВКИ | f^OUT^) | RF~

кни

НАПРЯЖЕНИЕ

А Вызывать меню режим "РЕЖИМ" следует из режима "ПРИЕМНИК"

приемник чм

ПРИЕМНИК ЧМ

ОТКЛЮЧИТЬ МОД ЧАСТОТА НЧ

Нажать F5, выбрать вход измерения "AF IN"

F1

F2

F3

F4

ПЕРЕДАТЧИК УСТАНОВКИ ПЕРЕДАТЧИК ИЗМЕРЕНИЯ ОСЦИЛЛОГРАФ НАСТРОЙКИ

Е

[ESG1 ВЫХОД

F1 КНИ

F2 НАПРЯЖЕНИЕ

F3

ВКЛЮЧИТЬ ПАМЯТЬ

COXI

TAB РЕЖИМ

34
