Методика поверки «Преобразователи измерительные напряжения постоянного тока FPD-2» (MП 206.1-170-2017)

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Генеральный директор

ООО «Электрострой Сириус»

Заместитель директора по

Чэнь Таньжун

Преобразователи измерительные напряжения постоянного тока FPD-2

Методика поверки

МП 206.1-170-2017

г. Москва

2017

ВВОДНАЯ ЧАСТЬ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Определение основной приведенной   погрешности преобразования входного

сигнала напряжения постоянного тока в выходной унифицированный сигнал постоянного тока

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на единичные экземпляры преобразователей измерительных напряжения постоянного тока FPD-2 с серийными номерами: 144F0621; 144F0626; 44F0619; 144F0343; 144F0333; 144F0343 (далее по тексту - преобразователи), выпускаемые «Guangdong Sihui Instrument Transformer Works CO.,Ltd.» , КНР, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляют преобразователи, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - паспорт ПС;

• - методика поверки МП 206.1-170-2017;

Интервал между поверками - 1 год.

• 1.1 Поверка систем должна проводиться в объеме и последовательности, указанных в таблице 1.

Таблица 1  - Перечень операций при первичных и периодических поверках

преобразователей

• 1.2 Периодическую поверку преобразователей допускается проводить для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

• 2.1 При проведении поверки системы должны быть применены основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

• 3.2   Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.

• 4.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001 РД 153-34.0-03.150-00, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

• 4.2 Средства поверки должны быть заземлены гибким медным проводом сечением не менее 4 мм². Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

• 4.3  Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004-91.

• 4.4   Должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

При проведении поверки должны соблюдаться следующие условия:

• • температура окружающей среды, °C                                  от 15 до 25;

• • атмосферное давление, кПа                                           от 84 до 106,7;

• • относительная влажность воздуха, %                                 от 30 до 80.

• 6.1  Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 6.2  До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на преобразователи.

Внимание!!!

Не допускать неплотных соединений в схеме измерения, приводящих к появлению помех, искрений и некорректных данных измерения.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого преобразователя следующим требованиям:

• - комплектность должна соответствовать данным, приведенным в эксплуатационной документации;

• - . все органы коммутации должны обеспечивать надежность фиксации во всех позициях;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• - наружные поверхности корпуса, лицевая панель, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, могущих повлиять на работоспособность преобразователя.

При несоответствии по вышеперечисленным позициям преобразователь бракуется и поверка прекращается.

Проверку функционирования преобразователей осуществляют одновременно с проверкой метрологических характеристик преобразователя. Все действия проводят в соответствии с ПС.

• 7.3 Определение основной приведенной* погрешности преобразования входного сигнала напряжения постоянного тока в выходной унифицированный сигнал постоянного тока проводить в следующей последовательности:

• 1.  Изучить РЭ на проверяемый преобразователь и эталонные приборы;

• 2.  Проверить заземление преобразователя и эталонных приборов;

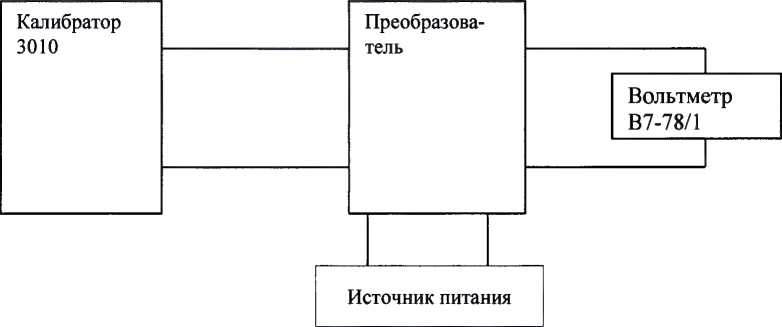

• 3. Собрать схему в соответствии с рисунком 1, подключив один из двух выходных каналов; подать питание на преобразователь.



  Рисунок 1.

• 4. Выбрать на калибраторе режим воспроизведения напряжения постоянного тока. Установить напряжение на калибраторе ЗОЮ, равное нулю. Зарегистрировать показание эталонного прибора.

• 5. Рассчитать основную приведенную (yi) погрешность преобразования входного сигнала напряжения постоянного тока в выходной унифицированный сигнал следующим образом:

I -I

/1 = у—^-100,                             (I)

К н

где 1_э - показание эталонного прибора (выходной сигнал), мА;

1_К, 1_Н - конечное (максимальное) и начальное (минимальное) значения изменения выходного сигнала, мА

1_к=20 мА; 1_н=4 мА.

1_Р рассчитать по формуле (2)

I_P=(U₃-U_H)-K+I_H

где и_э- показание эталонного прибора (входной сигнал), мВ, В

U_H- начальное значение диапазона преобразования (входной сигнал), мВ, В и_н=о

К рассчитать по формуле (3):

к н

~и_к-и_н

Примечание: *-за нормирующее значение принимается разность между максимальным и минимальным значениями диапазона изменений силы постоянного тока.

Принять:

• - для единичных экземпляров с заводскими номерами 144F0621; 144F0626; 44F0619 U_K=75 мВ

• - для единичных экземпляров с заводскими номерами 144F0343; 144F0333; 144F0342 U_K=200 В

• 6. Установить поочередно на калибраторе и провести соответственно измерения в установленных следующих точках, соответствующих 20; 40; 60; 80; 100 % от конечного значения диапазона преобразования входного напряжения постоянного тока.

• 7. Рассчитать основную приведенную (у0 погрешность преобразования входного сигнала напряжения постоянного тока в выходной унифицированный сигнал постоянного тока по п. 5 р. 7.3.

• 8. Повторить измерения для второго выходного канала.

• - основная приведенная погрешность преобразования входного сигнала напряжения постоянного тока в выходной унифицированный сигнал постоянного тока в каждой проверяемой точке не превышает ±1,0 %.

• 8.1 Положительные результаты поверки удостоверяют знаком поверки и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки. По требованию потребителя выдается свидетельство о поверке согласно Приказу Минпромторга России №1815 от 2 июля 2015 г. "Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению, преобразователь к применению не допускается.



Е.Б. Селиванова

С.Ю. Рогожин
