А. С. Никитин

^УТВЕРЖДАЮ ный директор ресс-М»

«15» сентября 2015 г.

ДАТЧИКИ ПЕРЕМЕЩЕНИЙ SJ-3000, SJ-3010, SJ-3015, SJ-3020

Методика поверки

МП АПМ 41-16 г. Москва

2016 г.

Настоящая методика распространяется на датчики перемещений SJ-3OOO, SJ-3O1O, SJ-3015, SJ-3020 (далее - датчики), производства «Sungjin Geotec Со., Ltd.», Республика Корея и устанавливает методику их первичной поверки до ввода в эксплуатацию.

  • 1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица!.

Наименование этапа поверки

№ пункта документа по поверке

1

Внешний осмотр, проверка маркировки и комплектности

7.1

2

Определение метрологических характеристик

7.2

2.1

Определение приведённой погрешности измерений перемещений

7.2.1

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства:

  • - штангенциркуль ABSOLUTE DIGIMATIC серии 500, ПГ ±0,08 мм (per. № 49805-12);

  • - регистратор данных портативный VW ANALYZER.

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на поверяемые датчики, эталоны и вспомогательные средства поверки, имеющие достаточные знания и опыт работы с ними.

4 Требования безопасности
  • 4.1. Перед проведением поверки следует изучить эксплуатационные документы на поверяемые датчики и приборы, применяемые при поверке.

  • 4.2. К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

5 Условия проведения поверки
  • 5.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды, °C                     20±5;

  • - относительная влажность воздуха, %                      не более (70±20);

  • -  атмосферное давление, кПа (мм рт. ст.)                      84,0.. 106,7(630..800).

  • 5.2 Внешние электрические и магнитные поля должны отсутствовать, либо находиться в пределах, не влияющих на работу приборов.

  • 5.3 Не допускаются удары, тряска, вибрация.

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства поверки;

  • - датчики и средства поверки выдержать в испытательном помещении не менее 1 ч.

  • 7 Проведение поверки

7.1 Внешний осмотр, проверка маркировки и комплектности

При внешнем осмотре должно быть установлено соответствие датчиков следующим требованиям:

  • -  наличие маркировки (наименование или товарный знак изготовителя, тип и заводской номер (указывается на кабеле датчика));

  • - комплектность датчиков должна соответствовать эксплуатационной документации.

В случае обнаружения несоответствия датчиков перечисленным требованиям они к поверке не допускаются.

7.2 Определение метрологических характеристик
  • 7.2.1 Определение приведённой погрешности измерений перемещений

Определение основной погрешности измерений перемещений производится с использованием штангенциркуля и прибора, предназначенного для измерения частоты выходного сигнала (далее - считывающий прибор), в следующей последовательности:

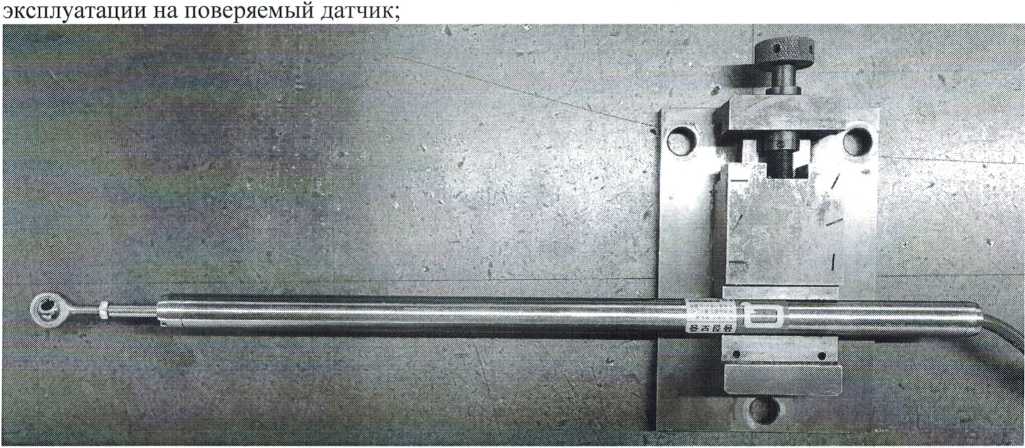

  • 7.2.1.1 Прочно закрепить неподвижную часть датчика (см. рис. 1);

  • 7.2.1.2 Подсоединить поверяемый датчик к считывающему прибору. Маркировка присоединительных разъемов (проводов) приведена в разделе «Схема подключения» руководства по

Рисунок 1.

  • 7.2.1.3 Подключить к сети и включить считывающий прибор;

  • 7.2.1.4 Определить выходную частоту ап по показаниям считывающего прибора при снятой нагрузке (значение перемещения равно 0 мм). Занести полученное значение ао в протокол поверки (здесь и далее - см. приложение 1 к настоящей методике поверки);

  • 7.2.1.5 Создать на датчике растяжение, плавно увеличивая его, и контролируя показания при помощи штангенциркуля (см. рис. 2), до того момента, пока на штангенциркуле не установится показание, соответствующее 20% от верхнего предела измерений (в зависимости от модификации датчика). Снять показания а, по считывающему прибору, занести значение в протокол поверки;

Рисунок 2.

  • 7.2.1.6 Увеличивая растяжение датчика, и контролируя показания при помощи штангенциркуля, выполнить аналогичные измерения в следующих точках: 40%, 60%, 80% и 100 % от верхнего предела измерений поверяемого датчика. Снимать показания а, по считывающему прибору в каждой поверяемой точке, занести полученные значение в протокол поверки. Данные измерения определяют прямой ход градуировочной кривой.

  • 7.2.1.7 Перед проведением измерений при обратном ходе поверяемый датчик выдержать в «растянутом» состоянии на верхнем пределе измерений в течение 5 минут.

  • 7.2.1.8 Уменьшая растяжение датчика, и контролируя показания при помощи штангенциркуля, фиксировать в тех же точках диапазона измерений показания а, в протоколе поверки для обратной ветви градуировочной кривой;

  • 7.2.1.9 Провести операции по п.п. 7.2.1.5 - 7.2.1.8 еще три раза;

  • 7.2.1.11 Рассчитать средние значения выходной частоты аср i для каждой поверяемой точке диапазона измерений, занести полученное значения в протокол поверки.

  • 7.2.1.12 Определить в каждой поверяемой точке диапазона измерений расчётное значение перемещения L изм i по формуле:

Lu3M i (V-cp i~ ~ O'tf') ' 1 0 3 • k,

(1)

где:   аср i - среднее значение выходной частоты в i-ой точке диапазона измерений,

Гц;

ао - значение выходной частоты, соответствующее 0 мм, Гц;

к - коэффициент преобразования, взятый из протокола калибровки, прилагаемого к датчику.

  • 7.2.1.13 Определить расчётное значение приведенной к полному диапазону измерений погрешности измерений перемещений в каждой точке диапазона измерений по формуле:

Г^=^у-^х100%,

^полн

где:  L3m i - эталонное значение перемещения, полученное по штангенциркулю в i-ой

точке диапазона измерений, мм;

LU3m i - расчётное значение перемещения в i-ой точке диапазона измерений, мм; Ьполн - полный диапазон измерений датчика, мм.

Полученные значения приведённой погрешности измерений перемещений уизла не должны превышать ±0,5%

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями. Рекомендуемый пример протокола поверки приведён в Приложении 1 к настоящей методики поверки.

  • 8.2. При положительных результатах поверки датчик признается годными к применению и на него выдаётся свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

  • 8.3. При отрицательных результатах поверки датчик признаётся непригодными к применению и на него выдается извещение о непригодности установленной формы с указанием ос

    новных причин.

    М.В. Максимов

Руководитель отдела ООО «Автопрогресс-М»

Приложение 1. (рекомендуемое)

Протокол поверки №__________________от___.___.______г.

Датчик перемещений_______________________, серийный номер_________________

Владелец:________________________________________________________________________________.

ИНН______________

Условия поверки: температура окружающей среды___°C, относительная влажность %

Средства поверки

Таблица 1

Наименование средств поверки

Основные метрологические характеристики

Результаты поверки

1. Внешний осмотр Таблица 2

Наименование операции

Результат

Примечание

Наличие маркировки (наименование или товарный знак изготовителя, тип и заводской номер)

Комплектность датчика

2. Определение приведённой погрешности измерений перемещений

Таблица 3

Действительное значение перемещения, Lam i, ММ

Значение выходной частоты щ,

Среднее значение выходной частоты а, сР, Гц

Значение выходной частоты ао, Гц

Коэффициент преобразования, к

Расчетное значение перемещения,

Libm ь ММ

Расчетное значение приведенной погрешности, %

Заявляемое требование, %

±0,5

(должность)

(подпись)

(расшифровка подписи)
