ВОЛЬТМЕТР

ПЕРЕМЕННОГО ТОКА ДИОДНЫЙ КОМПЕНСАЦИОННЫЙ

ВЗ-49

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1989

  • 12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    • 12.1. Прибор ВЗ-49 является чувствительным прибором и требует к себе внимательного отношения.

Нельзя допускать попадания в прибор влаги и посторонних предметов, а также ставить на прибор другие предметы или приборы.

В процессе эксплуатации требуется не реже 1 раза в год производить чистку прибора. Для чистки снять верхнюю крышку; нижнюю крышку, боковые стенки и продуть пыль сжатым, воздухом.

  • 12.2. Электрорадиоэлементы, указанные в приложении 32. срок службы которых меньше технического ресурса прибора, подлежат замене по истечении долговечности работы этих элементов.

  • 13. ПОВЕРКА ПРИБОРА

Настоящий раздел составлен в соответствии с требованиями ГОСТ 8.117-82 «Вольтметры диодные компенсационные. Методы и средства поверки» и устанавливает методы и средства поверки вольтметра ВЗ-49.

Объем операций первичной (при выпуске _в обращение из производства или ремонта) и периодической поверок прибора приведен в табл. 13.

Периодичность поверки в процессе эксплуатации устанавливается предприятием, использующим прибор с учетом условий и интенсивности эксплуатации, но не реже одного раза в год.

13.1. Операции и средства поверки.
  • 13.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 12

  • 13.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки, необходимые для поверки прибора, указаны в табл., 13.

13.2. Условия поверки и подготовка к ней.
  • 13.2.1. При проведении операций поверки должны соблюдаться следующие условия:

  • — температура окружающего воздуха 293 ±5 К (20 fz5cC);

  • — относительная влажность окружающего воздуха %, 30—80;

  • — атмосферное давление окружающего воздуха кПа (мм рт.

ст.),  84—104  (630—795);

  • — напряжение источника питания 220 В ±2%, 50 ±0,2 Гц.

  • 13.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе 9 ТО.

  • 13.2.3. Для подготовки прибора к поверке:

  • — установить поверяемый вольтметр и средства поверки так, чтобы они не нагревались от внешних источников тепла и не испытывали толчков и ударов;

  • — заземлить поверяемый вольтметр и средства поверки перед включением в сеть питания;

  • — включить поверяемый вольтметр и средства поверки в сеть электропитания и подвергнуть прогреву под током: поверяемый прибор в течение 30 мин., средства поверки в течение времени, указанного в ТО на них.

13.3. Проведение поверки.
  • 13.3.1. При проведении внешнего осмотра должны быть проведены все операции по п. 7.1. раздела 7 ТО.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

  • 13.3.2.   Опробование работы прибора производится по пп. 10.1.—10.2 для оценки его исправности.

Для этого на вход пробника поверяемого вольтметре! подать от прибора В1-9 напряжение 1 В частотой 1 кГц и ручками ИЗМЕРЯЕМОЕ НАПРЯЖЕНИЕ добиться нулевого показания нуль-индикатора. При этом отсчет измеряемого, напряжения по шкале поверяемого вольтметра должен быть около 1 Е. Неисправные приборы бракуются и направляются в ремонт.

(1омср пункта раздела поверки

I1аиненованис операций, производимых при поверке

Показания ВЗ—19

1

2

3

13.3.1.

Внешний осмотр

13.3,2

Опробование

па поддиапазоне, 1 В

1:1 з.з.

Определение м с т р о л о -гнчсских параметров

13.3.3.1.

Определение основной погрешности

Поддиапазон 100 мВ 050,00

100,00

Поддиапазон I В

0,1000

0,3000

1,0000

Поддиапазон 10 В

01,0000

03,0000

10,0000

Таблиц;» 12

i Предел допускаемой основной погрешности, %

Средства поверки

образцовые

вспомогательные

6

ги о

С 001 с-ооз

± 1>

,± 1,0

В 1-9

В1-9

1+ H

0,28

,т 0 2« ± 0,23 ± 0.20

С-001

С-003

тл Одина 12

11омер пункта раздела . поверьи

Наименование операций, производимых при поверке

Показания ВЗ-49

Предел допускаемой основной погрешности. %

Средства поверки

образцовые

вспомо га тельные

13.3.4.

J 1роверка дистанционного управления прибором

Поддиапазон 100 В

010.00

030,00

100,00

• 0.20

« 0.20

х 0.20

В7-36 или

В 7-26

13.3.5.

Проверка выхода на ЦПУ

В 7-36 или

В 7-26

Примечания:

  • 1. Вместо указанных в таблице 13 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или,паспортах) о государственной или ведомственной поверке.

  • 3. В случае получения отрицательных результатов при проведении отдельных операций поверки, дальнейшая поверка прекращается, клеймо, на поверяемом приборе погашается, в формуляре делается запись о непригодности прибора к применению с перечислением параметров, по которым он не соответствует техническим требованиям.

  • 4. Операции 13.3.4 и 13.3.5 должны производиться только при выпуске прибора из ремонта.

. Наименование средства поверки

Основные технические характеристики средства поверки

Рекомендуемое средство поверки (тип)

Примечание

предел измерения

погрешность

1

2

3

4

5

Образцовые

Прибор для поверки вольтметров переменного тока В1-9

50 мВ—100 В

0,05%

Вспомогательные

Соединитель

Соединитель

С-001

Из комп

лекта

ВЗ-49

•Емкость

2200 пФ

С-003

----.»----

Микроамперметр

100—0—100 мкА

1»5 %

MJ690A

Вольтметр универсальный

300 В

±4,0%

В7-36 или

В7-26

  • 13.3.3. Определение метрологических параметров.

    • 13.3.3.1. Определение основной погрешности.

Диапазон, пределы поддиапазонов измерения и время само-прогрева определять одновременно с определением основной погрешности.

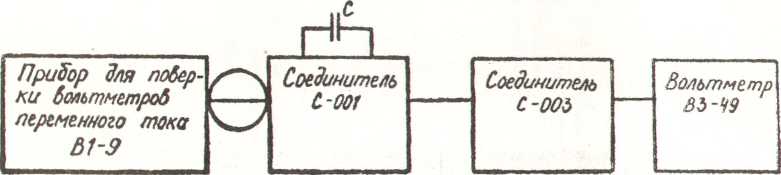

Схема соединения приборов приведена на рис 14

Поверку основной погрешности прибора проводить методом прямого измерения напряжения образцовой меры по схеме приведенной на рис. 14 на частоте 1 кГц. В качестве образцовой меры использовать прибор В1-9.

Непосредственно перед измерением подготовить к работе вольтметр, для этого:

  • — закоротить вход пробника с помощью штепсельного гнезда,

  • — установить параметр диода «К» равным 10,5.

Измерение переменного напряжения выполняют на отметках каждого предела измерений вольтметра, приведенных в табл. 12. При этом на входе поверяемого вольтметра с помощью регулировки напряжения прибора типа В1-9 устанавливают напряжение, соответствующее определенному номинальному показанию поверяемого вольтметра, а его погрешность определяют по шкале погрешностей прибора типа В1-9: Измерения на каждой поверяемой точке проводят не менее трех раз. Полученные значения погрешностей не должны выходить из допустимых пределов, указанных в графе 4 табл. 12

Перед каждым измерением устанавливают нуль поверяемого вольтметра. При этом на прибор В1-9 устанавливают в положение «1 мВ», переключатели значения напряжения в положение «10 000».

ВНИМАНИИ! В случае превышения основной погрешности прибора, установленным нормам, необходимо заменить диод 6Д24Н в пробнике на диод из ЗИПа.

Замена диода 6Д24Н не является причиной для предъявления рекламации заводу-изготовителю.

со

С-2200 пФ (тип КМ-6 или любой другой безиндукционныи)

Рис. 14.

  • 13.3.4. Проверки дистанционного управления прибором.

Проверку дистанционного управления прибором осущеетв ■ лять посредством замыкания соответствующих контактов разъема ДИСТАНЦИОННОГО УПРАВЛЕНИЯ на общий провод (конт. 35) и сличением показаний на цифровом табло согласно табл. 9 и 8.

При этом тумблер вида управления должен находиться в положении ДУ.

Проверку возможности дистанционного контроля баланса нуль-индикатора осуществлять посредством ' присоединения прибора М1690А к клеммам ВНЕШ. ИНД. Показание этого прибора должно дублировать показание нуль-индикатора, расположенного на передней панели прибора.

  • 13.3.5. Проверки выхода на ЦПУ.

Проверку правильности выхода на цифропечатающее устрой ство (ЦПУ) осуществлять посредством измерения вольтметром В7-36 или В7-26 напряжений на разъеме цифропечатающего устройства и сличением результатов по таблицам соответствия 10 и 11 с показанием на цифровом табло. Измерения проводить относительно контактов 35, 36.

Проверку команды ЗАПУСК осуществлять на контакте 26 разъема ЦПУ. Напряжение на контакте должно соответствовать «0-, а при нажатии кнопки ЗАПУСК на передней панели — «1 *

13.1. Оформление результатов поверки.
  • 13.4.1. В процессе поверки составить протоколы с указанием результатов измерений. Протоколы по операциям поверки 13.3.3.1; ввести по формам, данным в приложении 34, по операциям поверки 13.3.4, 13.3.5 и 13.3.7 — по произвольным формам.

Результаты измерений, внести в формуляр.

  • 13.4.2. Вольтметры переменного тока диодные компенсационные ВЗ-49, соответствующие техническим требованиям признается годными, и подлежат клеймению, а в их формуляр -вносят отметку о поверке.

Допускается вместо клеймения по требованию организаций, представивших прибор на поверку, выдавать свидетельство (аттестат) установленной формы, с указанием на оборотной стороне результатов поверки. Результаты поверки на обратной стороне свидетельства (аттестата) и отметка в формуляре должны быть подписаны поверителем.

  • 13.5. Запрещается применять приборы, прошедшие поверку е отрицательным результатом. На них необходимо погасить ранее установленное клеймо. В формуляр1 этих вольтметров должна быть внесена отметка о непригодности прибора к применению с перечислением параметров, по которым он не соответствует техническим требованиям.

75
