Паспорт «МИКРОШПРИЦ "ГАЗОХРОМ 101"» (2.793.000 ПС)

иИКРОШПРИЦ " ГАЗОХРОМ lOI" ПАСПОРТ

2.793.000 no

J

• I. Назначение изделия \

Мидрошприц ** Газоосром I0I" предназначен для дозирования и ввода неагрессивной, чистой жидкой пробы обвеиоы ла 1 хкл в иопа> ритввъныд уотройства хроматографов с избыточный давлением не более 400 кПа (4,0 кгс/ом^) при температуре до 773 К (500^0) о выдержкой иглы в испарителе до 3 с. Температура окружающей среды от 283 (10) до 508 К (35^0), относительная влажность от 30 до 80 %.

2» Технические характеристики

.   2.1« Номинальный обвей дозы микроиприца, мкл

• 2,2. Габаритные размеры, мм (/х/х^)  .....

I      длина микрошприца •

- наибольшие размеры) в поперечном сечении во вааимо- ,

,     перпенди^лярных плоскостях

2«3, Касса,кг, не более .................................0,016

• 2.4. Изменение объема дозы ийкрошлрица в течение 2 мин. при

избыточном давлении 400+10 Й1а (4,Ojp,I кгс/ом^) не должно иревн-иать,.мкл ................. «.0,2

• 2.5. Предельное отклонение, действительного значения объема

дозы рт номинального не должно превышать, мкл ........ +0,03

• 2.6. Предел Допускаемого относительного среднего квадратического отклонения случайной составляющей погревности, не боявв2

  бее

• 2.7. Иикрошприц в упаковке для перевозки должен выдерживать повреждений :

а) транспортную тряску с ускорением 30 м/о^

б) воздействие температуры от плюс 323 (50) до 223 К(минус 50^0)

в) воздействие относительной влажности 95% при температуре

К (35°С).

2.&, Наработка на отказ, циклов (вводов), не менее .....10000

• 3. Комплект поставки

5,1. Комплект поставки никровприца должен соответствовать

• 4, Устройство и принцип работы ’

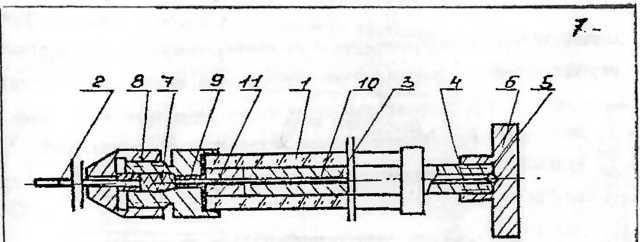

  • 4.1. Общий вид микрошприца приведен на рио.1

  • 4.2. Принцип работы ыикрошпряца заключается в наборе жидкой пробк во внутреннгао полость иглы и вводе ее в яспарительнне устройства хроматографов.

  • 4.3. Величина пробы определяется числом делений между нулевой риской шкалы и плоскостью , проходящей через срез наружной направляющей.

• 4. ^.Дпя дсстихекия точности считывания заданного объема+1 % необходимо шкалу держать перпендикулярно направлению считывания, '

  • 4.5. Материал частей минрошприца, соприкасающихся с пробой: вольфрам (поршень), нержавеющая сталь I2XI8HI0T (игла),фторопласт (уплотнение).

• 5. Подготовка изделия к работе. .

• 5.1, Проверить визуально целостность всех деталей, входящих в конструкцию.

• 5.2, Проверить плавность хода поршня,

• 5.5, Промыть иглу органическим растворителем (после работы с водой-этиловым спиртом) многойоатным (5-8 раз)прокачиванием.

• 6. Порядок работы.

Набор и ввод пробы микрошрицем производится в следующей

по следовательности:

• 6,1. Опустив кончик иглы в пробу, неоднократным (5-8 раз) про-качиваниец поршня удалить пузырьки воздуха иэ полости иглы, плавно набрать полный объём шприца, установить торец направляющей трубки ПО8.3 рис.1 на наружное деление шкалы, снять избыток пробы о конца иглы легким прикосновением фильтровальной бумаги, не прикасаясь к игле руками,

• 6.2. Проколоть иглой микрошприца поз.2 мембрану испарителя.

Нажатием кнопки поз .6 до упора вытолкнуть пробу в объём испарителя, при этом срез поршня поз.4 совпадает со срезом иглы, а передний торец наружной направляющей с нулевой риской шкалы стеклянного цилиндра П03.1,

• 6.3. Через 2-5 сек извлечь иглу микрошприца из испарителя.

• 6.4. Во время дозирования срез иглы всегда держать в одной я той же плоскости по отношению к иоларвтеяю,

• 7, Техническое обслуживание.

  • 7.1. При эксплуатаций не выдвигать поршень с надужной направляющей на длину, превышающую рабочую длину иглы.

  • 7.2. При эксплуатации не изгибать иглу, набор и ввод пробы ироизводить плавным перемещением штока.

  • 7.3. Во избежание растрескивания стеклянного цилиндра не подвергать «икрошприц местному перегреву выше 325 Е (50®С) или резкому охлаждению.

• 7.4. При замене поршень вставить в иглу так, чтобы заправленный конец поршня выступал в скосе иглы, на 0,2+0,5ми, а противоположный конец поршня на 0,5+1 мм от торца направляющей.

• 7.5. Устранение неисправностей производится в лабораторных условиях при отсутствии возможности загрязнения рабочего объема

  микрошприца.

  7.6. После

  верить согласно

  7.7, Через

устранения неисправностей иикпопприц следует про

методике, изложенной в приложении,

каждые 50-70 циклов производить проверку на герме-

тичность по методике, изложенной в п.4,3, приложения

8 .Характерные неисправности и метода их устранения

Характериные I Вероятная причина неисправности !

конусом,поставить

татов анализа

• 2,* Оператор невдентичыо J устанавливает срез на -оавляющей штока относительно рисрд шкалы.

  Другому оператору

  произвести ряд контрольных вводов проб

Характерные     ! Вероятная причина I Метод устранения {Приме-

неисправности   !                         I                   1чани0

• 3. Затруднено I. Затуплена игла

  Заточить иглу

прокалывание мембраны

испарителя

9, Свидетельство о приемке

Ыикропшриц " Газохром I0I*’

Заводской номер ь,. .Z                              ___

Соответствует техническим требованиям и признан годным для эксоуатацяи. ТЧ 25. О5£Z-f €

Пятя яипуска^

^ПоЬпись

№ 23р

10» Сведения об

Каждый микрошприц и стеклянный цилиндр о комплектом запасных частей уйакбвьйаются в индивидуальную коробку.

Коробку с микрОи'прицбм и паспорт уложить в пакет из полиэтиленовс пленки.

II. Правила хранения

Микрошпрнц должен храниться в своей упаковке при температуре окружающей среды от 283 (10) до 308 К <35^С) и относительной влажности от 30 до 80 В помещении для хранении не должно быть пыли, паров кисЛот, щелочей, а также газов, вызывающих коррозию»

?•                  &o^/77ror^

^.Xin^rG^at t/c^t,f/rfest/^&/ft»Hti^ o^czs<^oS<3‘V

Приложение

Методические указания по поверке микрошприца                 ,

Введение.

Методические указания по поверке (в дальнейшем МУ) предназна-обязательного руководства Газохром 101“ при выпуске эксплуатации,

Таблица I

Внешний осмотр

Промывка микрошприца

Испытание на герметичность

Определение предельного отклонения объема дозы от номинального

• 2. Средства поверки.

При проведении поверки должны применяться следующие средства

поверки;

весы микроаналитические рычажные ГОСТ 19491-74 второго класса точности, цена деления не более 0,00001 г,, погрешность от неравно-пяечности не более 0,0001 г. или аналогичные по характеристикам

термометр 4-Б2 ГОСТ 215-73, цена деления 0,1 ^С,предел изне-

' рения О+55^С, или аналогичный по характеристикам;

вода дистилированная ГОСТ' 6709-72

ампула стеклянная объем I ИЛ ГОСТ 18122-75

растворитель (спирт ГОСТ 18300-72)

устройство для проверки изделий на герметичность (см.рис.2) секундомер СДС пр-1-2 ГОСТ лупа бинокулярная БЛ-2 или баллон 40 л. с азотом ГОСТ

редуктор баллонный ДКП-1-65 ГОСТ 13861-68

• 3. Условия пове’рки.

При проведении поверки должны соблюдаться условия,необходимые для нормальной работы микроаналитических весов.

• 4. Методика поверки.

  • 4.1. Внешним осмотром устал^овить отсутствие механических повреждений изделия. Не допускаются заусенцы на конце иглы и ее искривления, трещины стеклянного баллона, расплывчатость линий и оцифровки шкалы,

  • 4.2. Перед началом и в конце цикла поверки ыикровшриц промыть (неоднократным прокачиванием) спиртом.

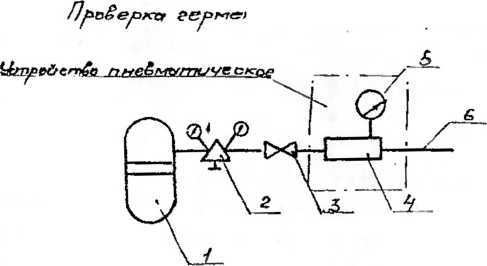

  • 4.3. Проверка герметичности осуществляется на пневматическом устройстве Б соответствии со схемой (рис,2).

Редуктором баллона установить давление азота 400+10 КПа по образцовому манометру, Наб/)ать микро шприцем воду (объем I мкл по шкале шприца) и затем^ держа под лупой иглу^ выкавить воду на ее срез Визуально определить отсутствие пузырька в капле. Выдвинуть поршень до момента того как капля скроется в канале иглы и убедиться по шкале шприда в правильности значения набранной дозы. Проткнуть иглой шприца резинку камеры (4) и засечь время, через 2 минуты вытащить шприц и под лупой выдавить воду на срез иглы шприца.

Затем медленно выдвинуть аток до того иомента как капля на срез© скг-оегся в канале иглы.

По разности показаний по шкале шприца в начале проверки и после •нее определить объем утречки воды. Это значение не до.тжно быть более чем 0,2 мкл, за 2 минуты.

• 4.4. Определение предельного отклонения объема дозы от номинального производится в оцййрованных {1мкл и 0,5 мкл) шкалы весовым методом.

  • 4.4.1, Перед взвешиванием испытуемые микрошприцы роваяную воду вместе с термометром ,стеклянные ампулы

    ло?лецают

на 30 мин, рядом с весами, чтобы они приняли температуру онрунаю-щей среды.

• 4.4.2. Взвешивание производится на микроаналитических весах с ценой деления оптической шкалы не более 0,00001 г к погрешностью от неравноплечности не более 0,0001 г. При взвешивании ке-^бходимо строго придерживаться правил выполнения взвешивания, изложенных

в техническом описании на весы.

4.4.5. Для взвешивания необходимо выполнить следуюцие операции: Установить весы на нуль, сухую чистую а1лпулу с небольшим, кусочком ваты на дне положить на одну из чашек весов. Уравновесить чашку

набором гирь и записать полученный вес.Поеле определения веса ампулы ее снимают с весов. Затем необходимо опустить иглу микрошприца в сосуд с дистиллированной водой, неоднократным прокачиванием поршня плавно заполнить объем микрошприца и- установить срез поршня на нужном делении шкалы. Удали ь с наружной поверхности иглы следы дистиллированной воды кусочком фильтровальной бумаги, не

. допуская прикосновения к концу иглы. Взвешенную ампулу взять пинцетом и осторожно ввести иглу микрошприца до дна ампулы,Касаясь кончиком иглы кусочка ваты на две ампулы, выдавить поршнем дистиллированную воду из микрошприца и выдержать конец иглы в ватке в течение приблизительно I сек.

Дозирование (введение в ампулу объема воды из шприца) произвести 10 раз для объема I мкл и 20 раз для 0,5 мкл. Дозирование для каждого из объемов производить в чистую взвешенную ампулу. Ампулу с выдавленной водой взвесить на весах на том же плече, что и пустую, по методике, изложенной выше. Разность между массами заполненной и пустой ампулы численно равна массе дистиллированной воды, выдавленной при дозировании при данной температуре» Предельное отклонение действительного объема дозы от номинального определяется по формуле ;(1)

= 1^

где 14 - значение номинального объема дозы (0,5 или I мкл)

X - значение массы воды,выдавленной в ампулу, г fT} - число дозирований в ампулу /у - масса I мл воды при 20^0, приведенная к температуре взвешивания

4,4»5w В случав

• 5. Дата поверки ваносятся краской на поверхность отеклянного баллона е противоположной стороны от шкалы шприца ила на специальной бирке, а также вписывается в его паспорт (табл.З приложения) вместе со вначением ояредвлёнвого обьёна.

• Поверку производить не реже I раза в год.

f

Таблица 3

Гарши^игнив оаяжипльсмй

'MpeHTKpyCif OPCT1H^’*'O’tWMS $Я1ХйМ<?вйИЯ              *-*

в*дмия пввчоутймг «lUttlT!» я                             >в»< wneppbi?!

тп* я^я оад>*д»«и« nofp^         }г94бмм| »мвялуа1»и»«,<р«»^’'еу1и|сз:*

* IpftWiWRW S «•вТ!ЙвТ'?Т»Г<-! ’J Tft(3e»in«M«M ЛВСТ|Я«>П> ДИ/^*'•’*'»'■ • г?ск »иеплу1т*йи« гвтбялмммя •        tu

«аод* > »иг-’ду»«Е«в.
